Артикул: BFM2100

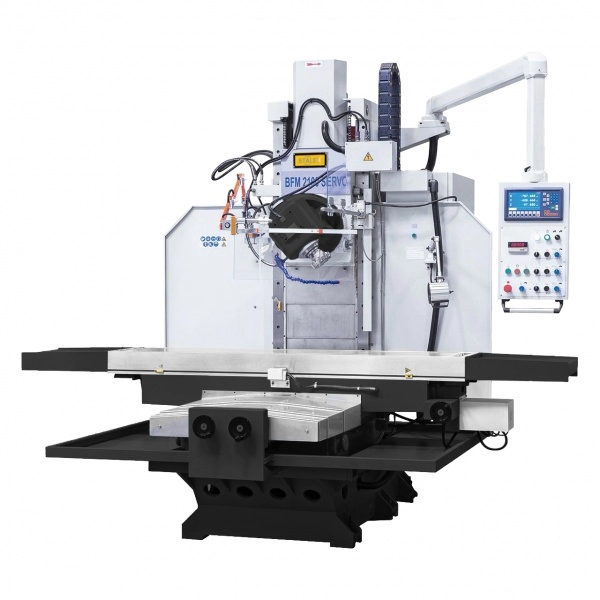

Универсально-фрезерный станок STALEX BFM2100 DRO

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 14091

Характеристики

Все характеристики

Мощность двигателя, кВт	11.0
Конус шпинделя	ISO50, 7:24
Напряжение питания, В	380
Размер стола, мм	2100х500

Бесконсольный универсально-фрезерный станок STALEX BFM2100 DRO

Описание

Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.

Комплект поставки:

Сервомоторы по осям X/Y/Z
ШВП по осям X/Y/Z
Электрический маховик для осей X/Y/Z
УЦИ по 3-м осям (Sino)
Фрезерная оправка ISO50/Ø40
Переходник ISO50/MT4
Оправка для горизонтального фрезерования ISO50/Ø32
Опора для горизонтальной оправки
Частотно-регулируемый привод подач
Автоподача по осям X/Y
Фундаментные болты (М16х450 мм 6 шт.)
Автоматическая смазка направляющих
Выносной пульт управления с УЦИ
Лампа освещения рабочей зоны
Телескопическая защита по осям Y/ Z
Система подачи СОЖ

Подробные характеристики

Параметры	BFM2100 Servo
Конус шпинделя	ISO50, 7:24
Размер стола	2100× 500 мм
Максимальная нагрузка на стол	1800 кг
Перемещение по осям X, Y	1500×650 мм
Т-образные пазы	4-20-100 мм
Расстояние между осью шпинделя и колонной	610 мм
Расстояние шпиндель/стол(вертикально)	0 – 650 мм
Расстояние шпиндель /стол(горизонтально)	8-660 мм
Диапазон оборотов шпинделя,2(Серводвигатель)	6-300/30-1500 об/мин
Поворот фрезерной головки	360º
Скорость подачи по X, Y (Бесступенчато)	2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато)	2,5-2500 мм/мин
Ускоренные подачи X/Y	6000 мм/мин
Ускоренное перемещение по оси Z	3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z	18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z	3,6 кВт
Мощность главного привода(сервомотор)	11,0 кВт
Системы СОЖ	0,9 кВт
Габариты станка(ДхШхВ)	3220x2420x2800 мм
Габариты упаковки	2900х2250х2900 мм
Вес нетто/брутто	7300/7500 кг
