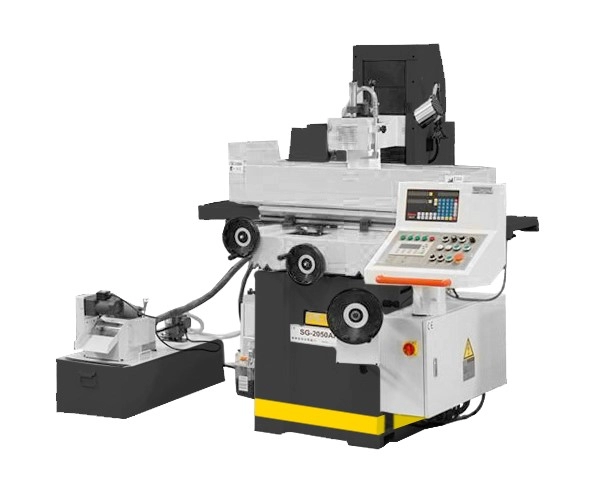

Плоскошлифовальный станок STALEX SG-2050AHD
Характеристики
| Мощность двигателя, кВт | 3.0 |
| Частота вращения шпинделя, об/мин | 2850 |
| Размер стола, мм | 200х500 |
| Диаметр шлифовального круга, мм | 200 |
Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
Изготовлен по стандартам CE
Подробные характеристики
|
Модель |
SG 2050 AHD |
|
Размер стола |
200х500 мм |
|
Т-образный паз |
1/14 мм |
|
Макс. длина продольного шлифования |
560 мм |
|
Макс. длина поперечного шлифования |
240 мм |
|
Макс. расстояние ось шпинделя-стол |
450 мм |
|
Размер электромагнитного стола |
200х460 мм |
|
Максимальная нагрузка на стол |
180 кг |
|
Скорость продольного перемещения стола, плавно |
7-25 м/мин |
|
Автоматическое перемещение стола |
0,1-8 мм/цикл |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
Автоподача вертикальная |
0,005/0,01/0,02/0,03/0,04/0,05 мм |
|
Ускоренное вертикальное перемещение |
480 мм/мин |
|
Вертикальное перемещение шпинделя за оборот маховика |
2 мм/об |
|
Цена деления нониуса вертикального перемещения |
0,005 мм |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Скорость поперечного перемещения стола |
0,5-8 мм/цикл |
|
Поперечный ход стола за оборот маховика |
4 мм/об |
|
Ускоренное поперечное перемещение стола |
990 м/мин |
|
Цена деления нониуса поперечного переем. |
0,02 мм |
|
ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя |
2850 об/мин |
|
Диаметр шлифовального круга |
200 мм |
|
Ширина шлифовального круга |
20 мм |
|
Отверстие шлифовального круга |
31,75 мм |
|
МОЩНОСТЬ |
|
|
Мощность шпинделя |
2,2 кВт |
|
Общая номинальная мощность |
3,0 кВт |
|
Двигатель СОЖ |
0,125 кВт |
|
Объем бака СОЖ |
50 л |
|
Объем бака гидросистемы |
70 л |
|
Мощность двигателя гидравлики |
0,75 кВт |
|
Двигатель вертикальной подачи |
0,5 кВт |
|
Габаритные размеры (ДхШхВ), мм |
2160х1650х1840 мм |
|
Масса нетто/брутто |
1640/1800 кг |
Комплектация
| Электромагнитный стол | |
| Шлифовальный круг с фланцами и съемником | |
| Балансировочный стенд с оправкой | |
| Система СОЖ с магнитным сепаратором | |
| Выносной пульт PLC Siemens | |
| УЦИ по 2-м осям | |
| Защита гидростанции | |
| Защитное ограждение стола | |
| Алмазный карандаш | |
| Электронный маховичок ручного перемещения по осям Y/Z | |
| Приспособление для параллельной правки | |
| Лампа местного освещения | |
| Защитный экран | |
| Регулировочные опоры | |
| Инструмент для обслуживания |
