TB-3

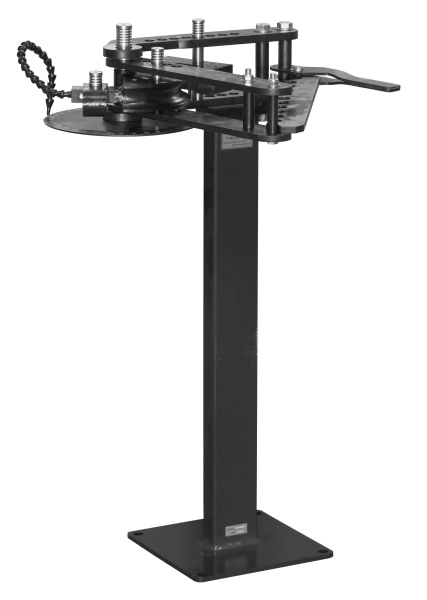

Трубогиб ручной универсальный STALEX
Характеристики
Максимальный угол гибки | 120° |
Максимальный угол гиба 0 - 120° (180° под заказ).
Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях.
Предназначен для небольшого производства, слесарной мастерской или кузни. Широко применяется в сантехнических работах. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Универсальный станок - позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката.
Описать станок можно в трех словах: мощный, компактный, мобильный. Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.
Тип профиля | Параметры обрабатываемых заготовок, мм | ||
---|---|---|---|
![]() |
Круг (труба) | Ø25,4мм (1'') х R штампа 76,2мм (3'') | |
Ø38,1мм (1-1/2'') х R штампа 127мм (5'') |
|||
Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') |
|||
Угол гибки |
до 120° (до 180° - под заказ) |
||
Габариты, мм |
980х340х360 |
||
Масса нетто/брутто, кг |
64/67 |
Максимальные допустимые толщины стенки трубы для стали Q235
Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества)
Оправка |
Толщина стенки |
Ø25,4мм (1'') х R штампа 76,2мм (3'') |
3 мм |
Ø38,1мм (1-1/2'') х R штампа 127мм (5'') |
3,5 мм |
Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') |
3,75 мм |
Наименование |
Артикул |
Гибочный штамп Ø25x25мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун) |
101615 |
Гибочный штамп Ø30x30мм, R114.3мм (4.5"), 120° для TB-3 (ролик/скоба/ползун) |
101616 |
Гибочный штамп Ø40x40мм, R177.8мм (7"), 120° для TB-3 (ролик/скоба/ползун) |
101613 |
Гибочный штамп Ø22мм, R76.2мм (3"), 120° для TB-3 (ролик/скоба/ползун) |
101622 |
Гибочный штамп Ø22мм, R76.2мм (3"), 180° для TB-3 (ролик/скоба/ползун) |
101618 |
Гибочный штамп Ø32мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун) |
101623 |
Гибочный штамп Ø32мм, R101.6мм (4"), 180° для TB-3 (ролик/скоба/ползун) |
101621 |
Гибочный штамп Ø40мм, R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун) |
101617 |
Гибочный штамп Ø44,45мм (1-3/4''), R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун) |
101614 |
