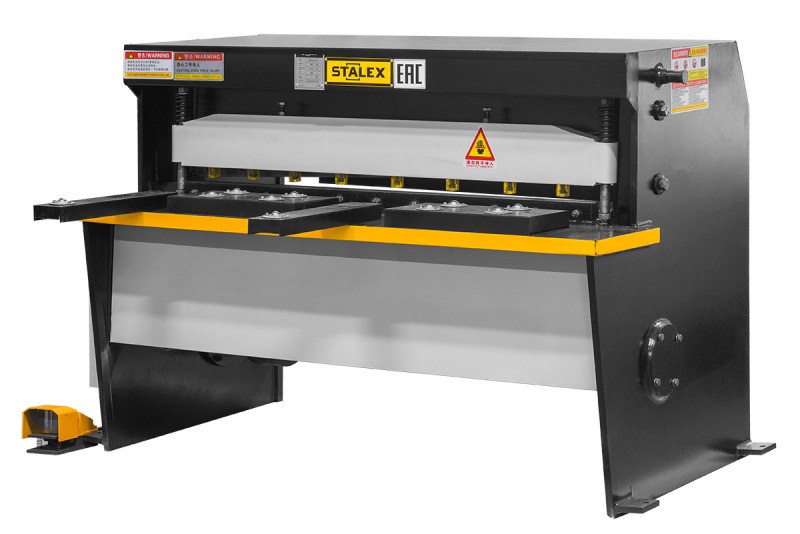

Гильотина электромеханическая Stalex SBJB 3x1300
Характеристики
| Максимальная толщина листа, мм | 3 |
| Максимальная рабочая длина, мм | 1300 |
| Мощность двигателя, кВт | 3 |
| Угол резки | 2°30’ |
Описание
Широко используются в производстве воздуховодов, комплектующих водосточных систем, доборных элементов кровли и строительстве.
Основное назначение - рубка листового материала в заготовительном производстве
Основное преимущество гильотины Stalex SBJB состоит в том, что в момент реза, давление на разрезаемый материал производится не по всей длине реза, что снижает требуемое усилие – благодаря косому подвижному ножу, двигающемуся в одной плоскости без изменения угла наклона. Гильотина имеет цельные (не сегментные) ножи – 1300/1500мм, каждый нож (верхний и нижний) – имеет по две режущие кромки.
Для удержания материала во время реза, гильотины Stalex SBJB имеют автоматический прижим для фиксации заготовки, который снижает эффект вытягивания материала из под ножа и рез получается ровнее.
Стальная станина обеспечивает долговечную и надежную эксплуатацию оборудования.
Гильотина оснащена задним упором с точной ручной регулировкой, что обеспечивает высокую повторяемость и точность реза.
На подающем столе станка есть направляющая для реза заготовки на 90 градусов.
Особенности:
- Автоматический прижим для фиксации заготовки
- Упор с механической регулировкой
- Стальная станина
- Управление при помощи ножной педали
- Макс. ширина листа 1300/1500 мм
- Гильотина имеет цельные (не сегментные) ножи – 1300/1500мм
- Каждый нож (верхний и нижний) – имеет по две режущие кромки
- Ножной рычаг (ножная педаль) позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
- Со станком штатно поставляется ножная педаль в защитном кожухе с электрическим кабелем и металлическими крепёжными элементами
Подробные характеристики
|
Наименование |
Гильотина электромеханическая Stalex SBJB 3x1300 |
|
Артикул |
100485 |
|
Толщина металла, мм (σв <400 Н/мм2) |
3 |
|
Мин. толщина метала, мм (σв <400 Н/мм2) |
0,4 |
|
Макс. ширина, мм |
1300 |
|
Кол-во режущих кромок на ножах |
2 |
|
Угол резки |
2°30’ |
|
Ход ножа, мм |
70 |
|
Ход автоматического прижима, мм |
20 |
|
Холостой ход, ед/мин |
28 |
|
Ход под нагрузкой, ед/мин |
5÷6 |
|
Мин. расстояние между столом и ножом, мм |
20 |
|
Максимальный ход заднего упора, мм |
350 |
|
Мощность, кВт |
3 |
|
Глубина стола до режущей кромки, мм |
380 |
|
Передние удлинители |
350 / 2шт (Глубина стола до реж. кромки с передними удлинителями: 380+350=730мм) |
|
Габариты упаковки, ДхШхВ мм |
2115х1500х1300 |
|
Габариты станка, ДхШхВ мм (без упаковки, без упоров) |
1900х1020х1200 |
|
Вес нетто/брутто, кг |
1000/1150 |
*Макс. толщина - указана для обычной стали с пределом прочности σв, который не должен превышать параметр σв <400 МПa (1 Н/мм2 = 1 MПa), для нержавеющих и труднообрабатываемых сталей не предназначена. Следует избегать резки материала с превышением толщины или с твердыми наплывами, шлаком, сварочными швами линией и прочими дефектами с чрезмерной твердостью.
