Артикул: 374104

Станок вальцовочный ручной STALEX W01-2х1250

Наличие уточняйте
Гарантия: 12 месяцев
Нашли дешевле? Снизим цену!
Наличие уточняйте
Артикул: 167

Характеристики

Все характеристики
Тип привода Механический
Максимальная толщина листа, мм 2.0
Максимальная рабочая длина, мм 1250
Диаметр валов, мм 60

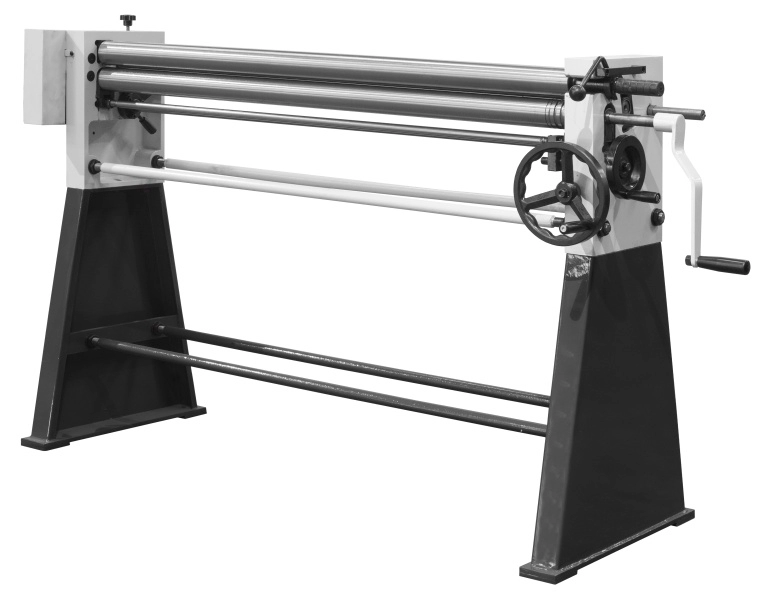

Станок вальцовочный ручной Stalex W01-2х1250
Станок вальцовочный ручной Stalex W01-2х1250
Станок вальцовочный ручной Stalex W01-2х1250

Описание


Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности
  • Продольный паз верхнего вала для заправки листа
  • Проточки для гибки прутка
  • Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
  • Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
  • Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
  • Литьевые чугунные боковые опоры
  • Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
  • Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
  • Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)

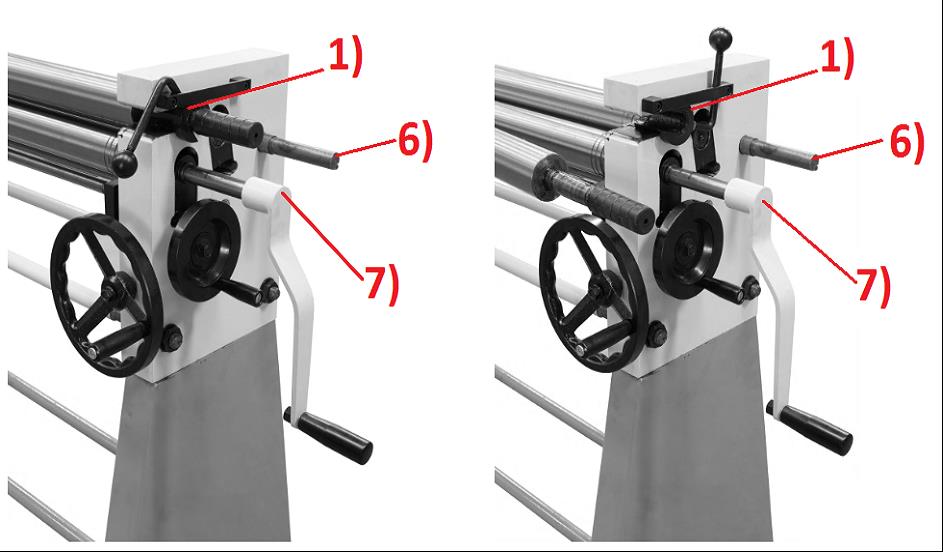

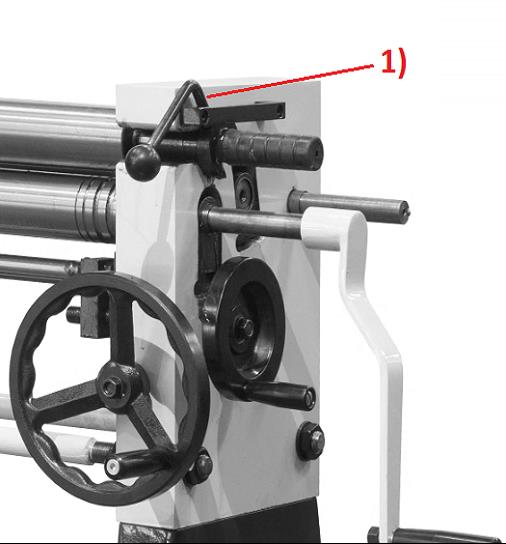

Рычаг фиксации верхнего вала

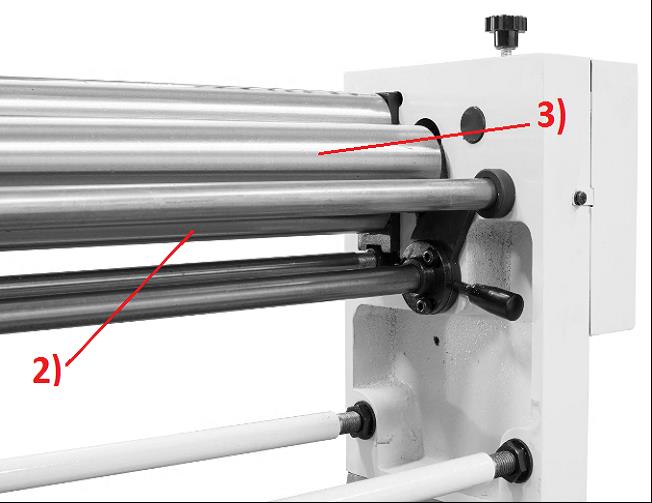

Нижний вал – предназначен для регулировки толщины листа



Задний Вал - предназначен для регулировки R получаемого на заготовки

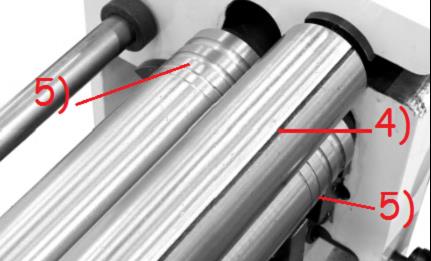

Продольный паз верхнего вала для заправки листа



Проточки для гибки прутка




Вал пониженной скорости для работы с макс. толщиной листа



Вал скорости вращения для работы с малыми и средними толщинами листа




Маховик перемещения заднего вала



Реечный механизм с синхронизирующей тягой




Маховик перемещения нижнего вала



Механизм привода ползуна с синхронизирующей тягой

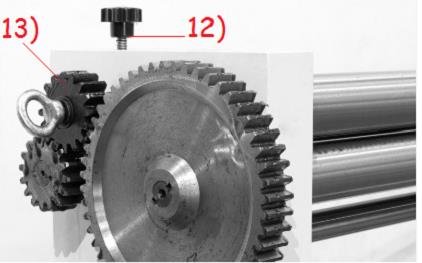

Стопорный винт



Переходной вал с шестерней

Подробные характеристики

Модель

STALEX W01-2x1250

Рабочая длина

1250 мм

*Макс. толщина

2 мм

Диаметр валов

60 мм

Вес нетто

223 кг

Размер упаковки

1800х500х690 мм

Вес брутто

260 кг



*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.


Описание
Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности
  • Продольный паз верхнего вала для заправки листа
  • Проточки для гибки прутка
  • Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
  • Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
  • Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
  • Литьевые чугунные боковые опоры
  • Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
  • Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
  • Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)




Рычаг фиксации верхнего вала




Нижний вал – предназначен для регулировки толщины листа



Задний Вал - предназначен для регулировки R получаемого на заготовки




Продольный паз верхнего вала для заправки листа



Проточки для гибки прутка




Вал пониженной скорости для работы с макс. толщиной листа



Вал скорости вращения для работы с малыми и средними толщинами листа




Маховик перемещения заднего вала



Реечный механизм с синхронизирующей тягой




Маховик перемещения нижнего вала



Механизм привода ползуна с синхронизирующей тягой




Стопорный винт



Переходной вал с шестерней

Характеристики

Модель

STALEX W01-2x1250

Рабочая длина

1250 мм

*Макс. толщина

2 мм

Диаметр валов

60 мм

Вес нетто

223 кг

Размер упаковки

1800х500х690 мм

Вес брутто

260 кг



*Максимально допустимая толщина при работе с цветными металлами – не более 2,0мм.
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 1,4мм
*Максимально допустимая толщина при работе с нержавеющей сталью – не более 1,0мм.
Минимально возможный Ø при работе с низкоуглеродистой сталью 1,4мм – не менее 210мм (т.к. это зависит не только от Ø валов, но и вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.
