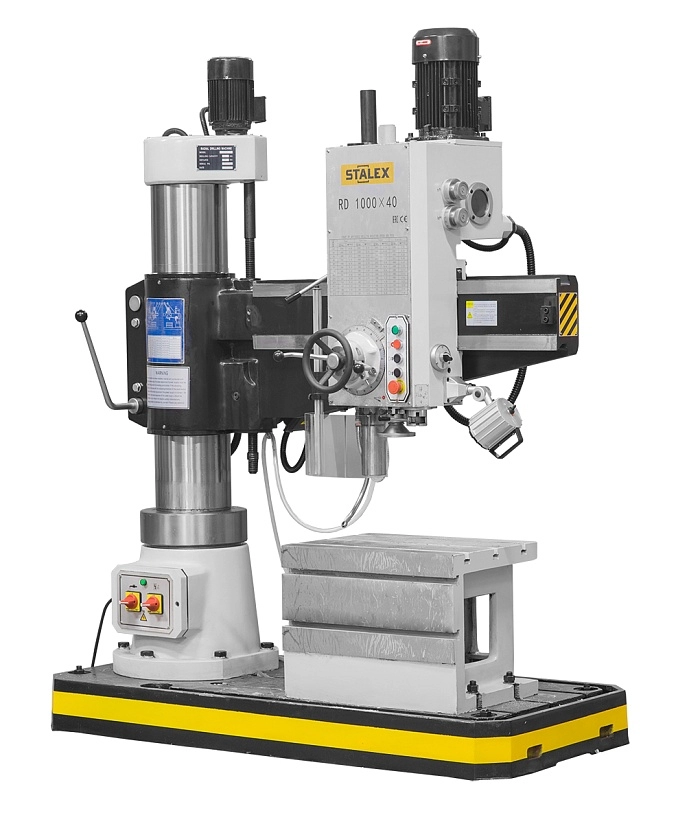

Станок радиально-сверлильный STALEX RD1000x40
Характеристики
| Мощность двигателя, кВт | 2.2 |
| Частота вращения шпинделя, об/мин | 32-2500 (16) |
| Конус шпинделя | MT-4 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 600x450x450 |
Описание

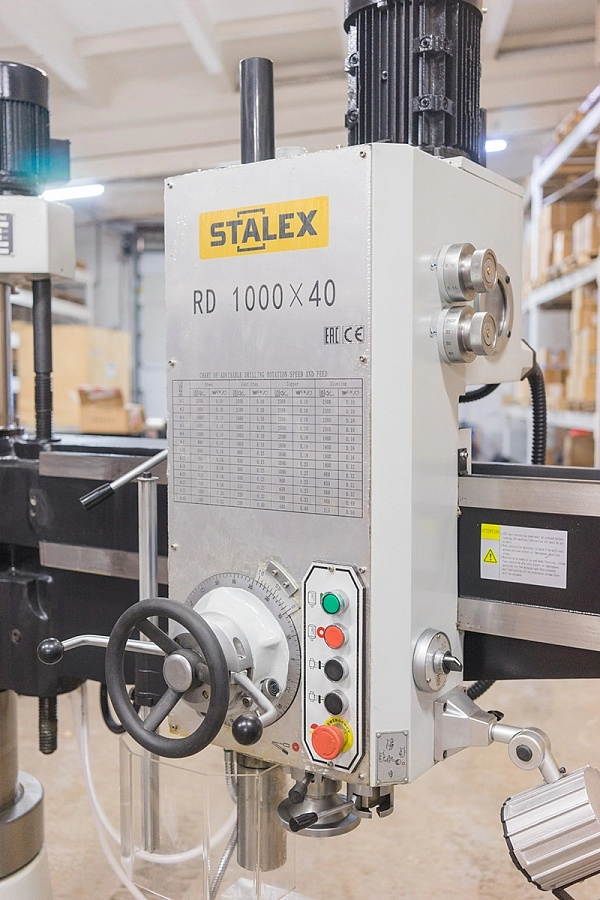

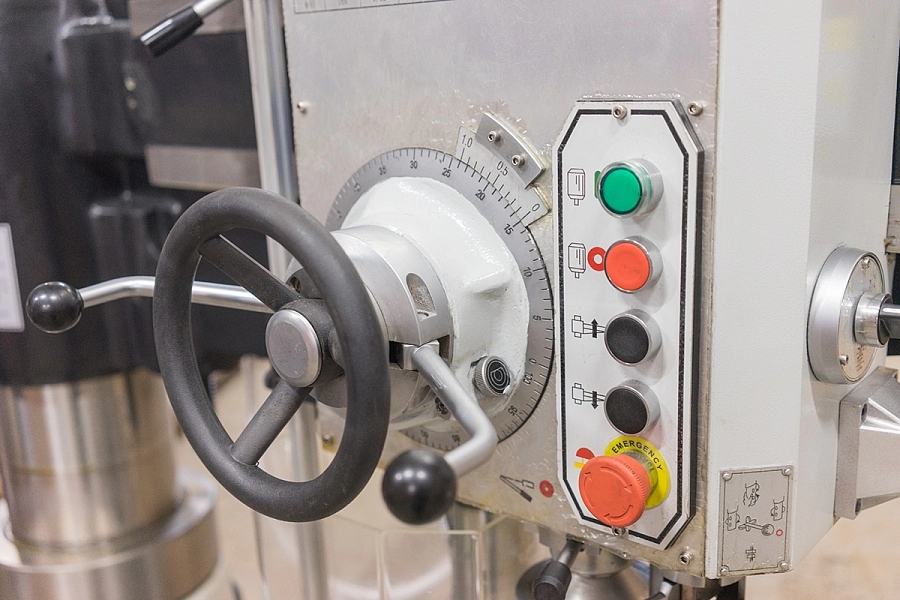

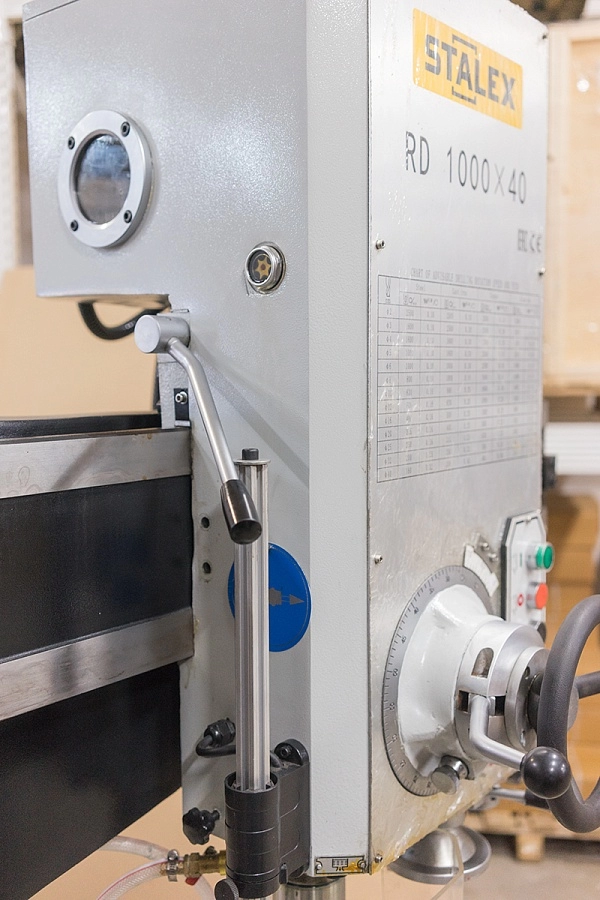

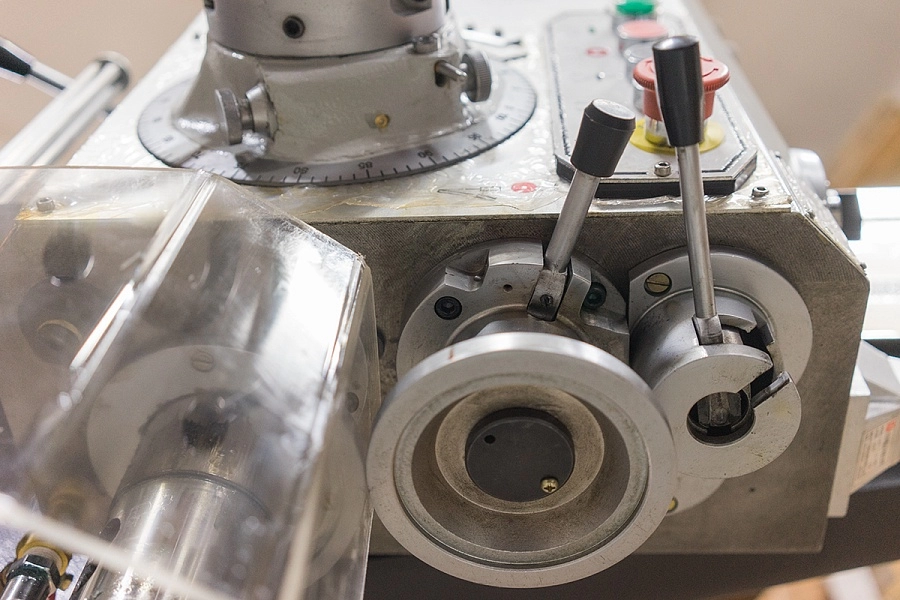

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
• Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
• Стойка разработана для жесткости и минимального отклонения;
• Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
• Консоль перемещается по шлифованной стойке, обеспечивающей легкий подъем, до концевого выключателя;• Двигатель имеет независимую систему защиты перегрузки;
• Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
• Концевые выключатели расположены в крайних точках перемещения консоли;

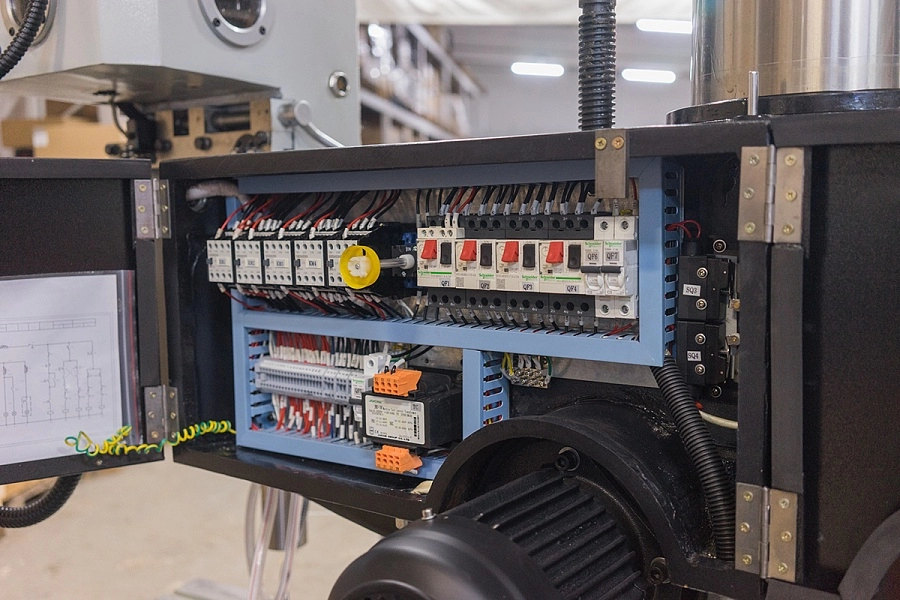

• Электрокомпоненты Siemens;
• Изготовлен по стандарту CE

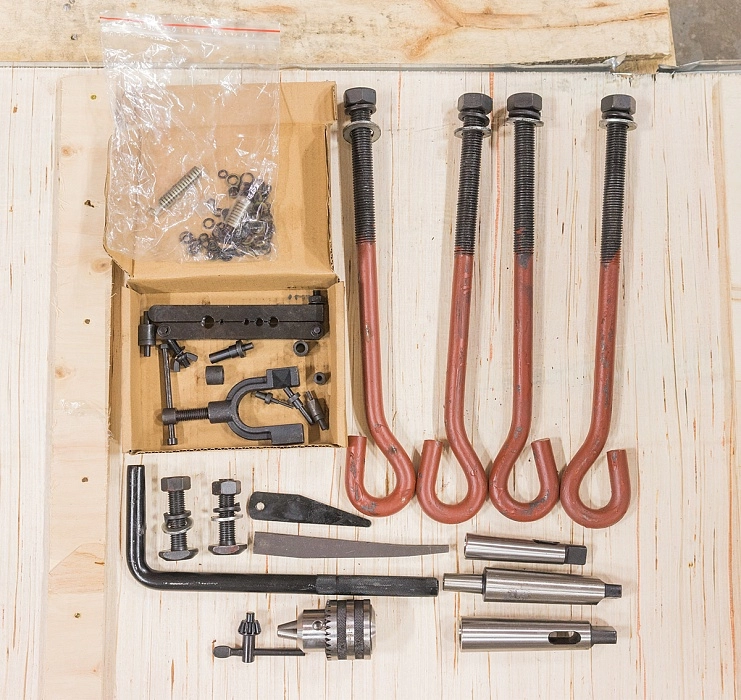

Комплект поставки:
• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
Подробные характеристики
|
|
STALEX RD-1000х40 |
|---|---|
|
Макс. Ø сверло, сталь: |
40мм |
|
Макс. Ø сверло, чугун: |
40 мм |
|
Макс. Ø растачивания, сталь / чугун: |
86 / 100 мм |
|
Макс. Ø резьбонарезания, сталь/чугун |
М27/М30 |
|
Диаметр стойки: |
240 мм |
|
Расстояние между шпинделем и стойкой (мин/макс): |
300 / 1000 мм |
|
Расстояние между шпинделем и основанием (мин/макс): |
220 / 1000 мм |
|
Рабочая зона стола (ДхШхВ): |
600х450х450 мм |
|
Конус шпинделя: |
MТ-4 |
|
Ход пиноли шпинделя: |
280 мм |
|
Диапазон вращения шпинделя,16 |
32-2500 об/мин |
|
Автоподача пиноли шпинделя,3 |
0,1-1,25мм/об |
|
Мощность двигателя: |
2,2 кВт |
|

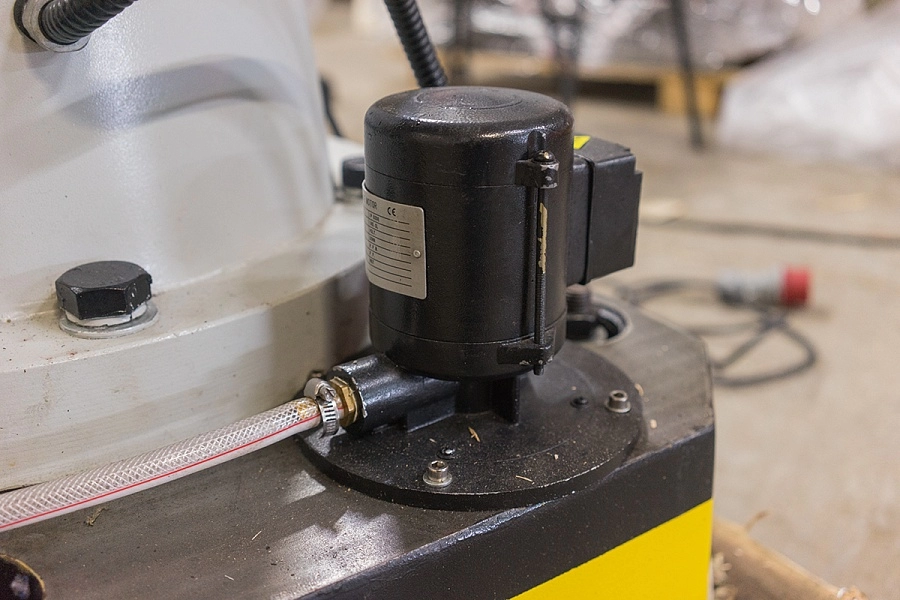

Мощность насоса СОЖ: |
0,37 кВт |
|
Размер основания: |
1710х800х160 мм |
|
Габаритные размеры (ДхШхВ): |
1760х800х2050 мм |
|
Габариты упаковки |
1870х970х2200 мм |
|
Масса: |
1830/1920 кг |
Комплектация
- Система подвода СОЖ
- Рабочий стол
- Набор анкерных болтов
- Рабочая лампа
- Ящик с инструментами
- Инструкция
