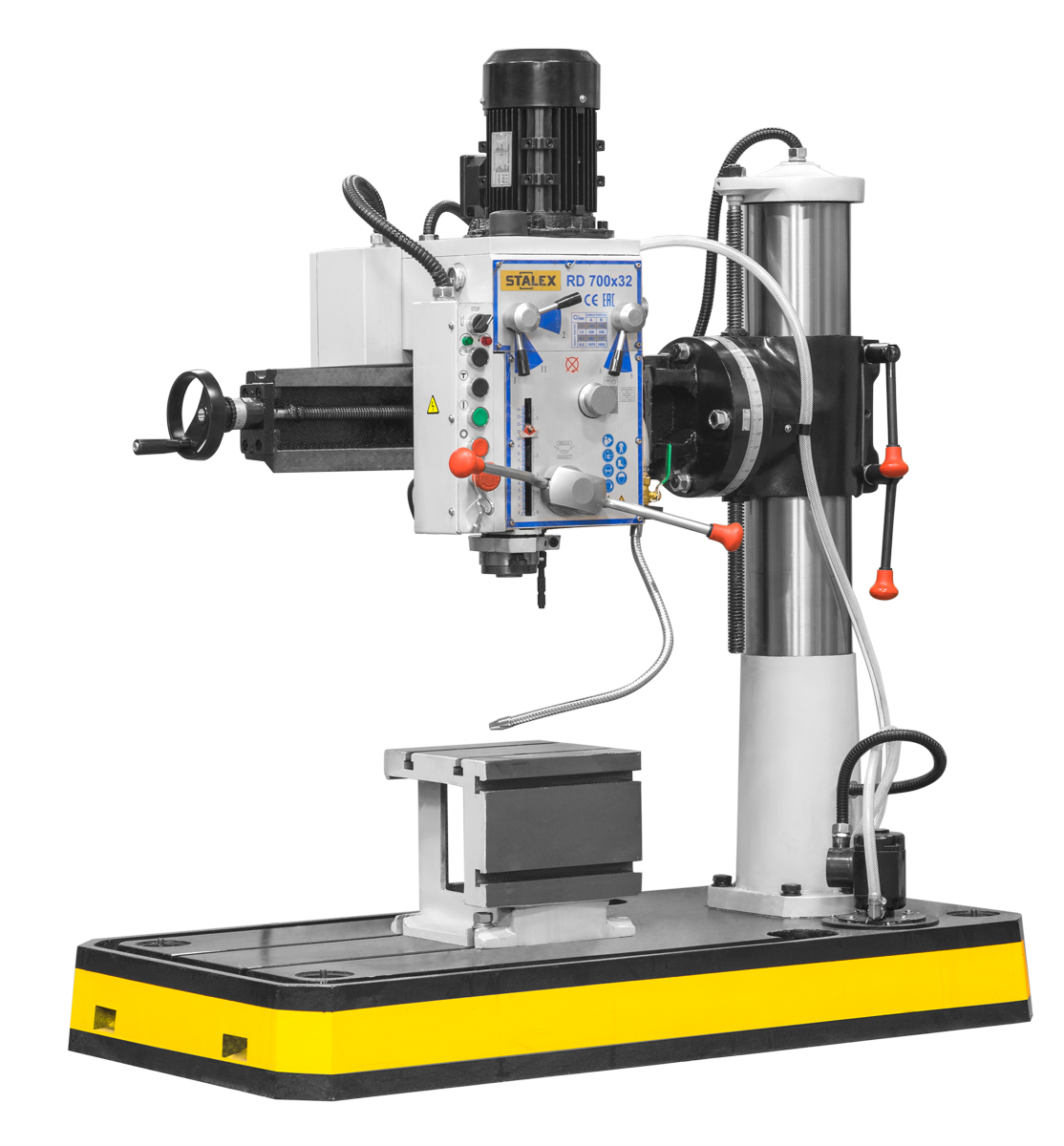

Радиально-сверлильный станок Stalex RD700x32
Характеристики
| Мощность двигателя, кВт | 1.1 |
| Макс. диаметр сверления (Ст. 3), мм | 32 |
| Макс. диаметр резьбонарезания | M16 |
| Частота вращения шпинделя, об/мин | 100-1600 (8) |
Описание
-

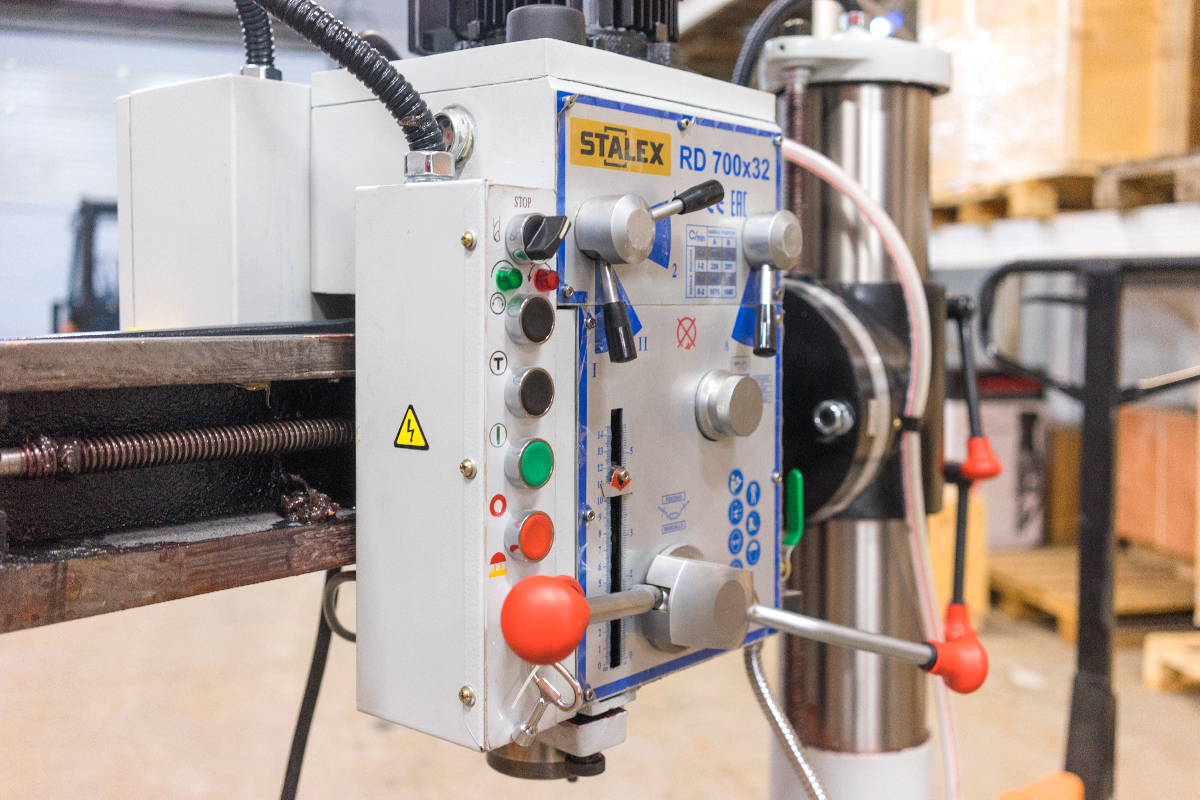

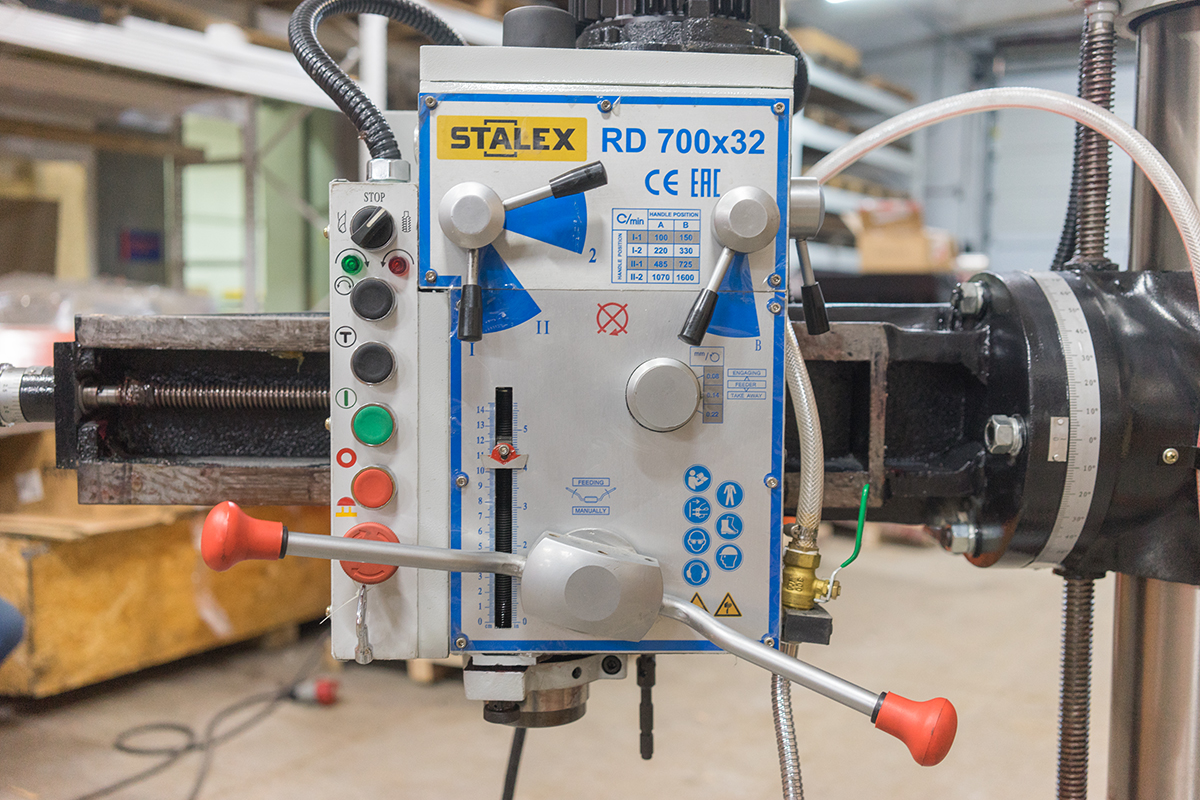

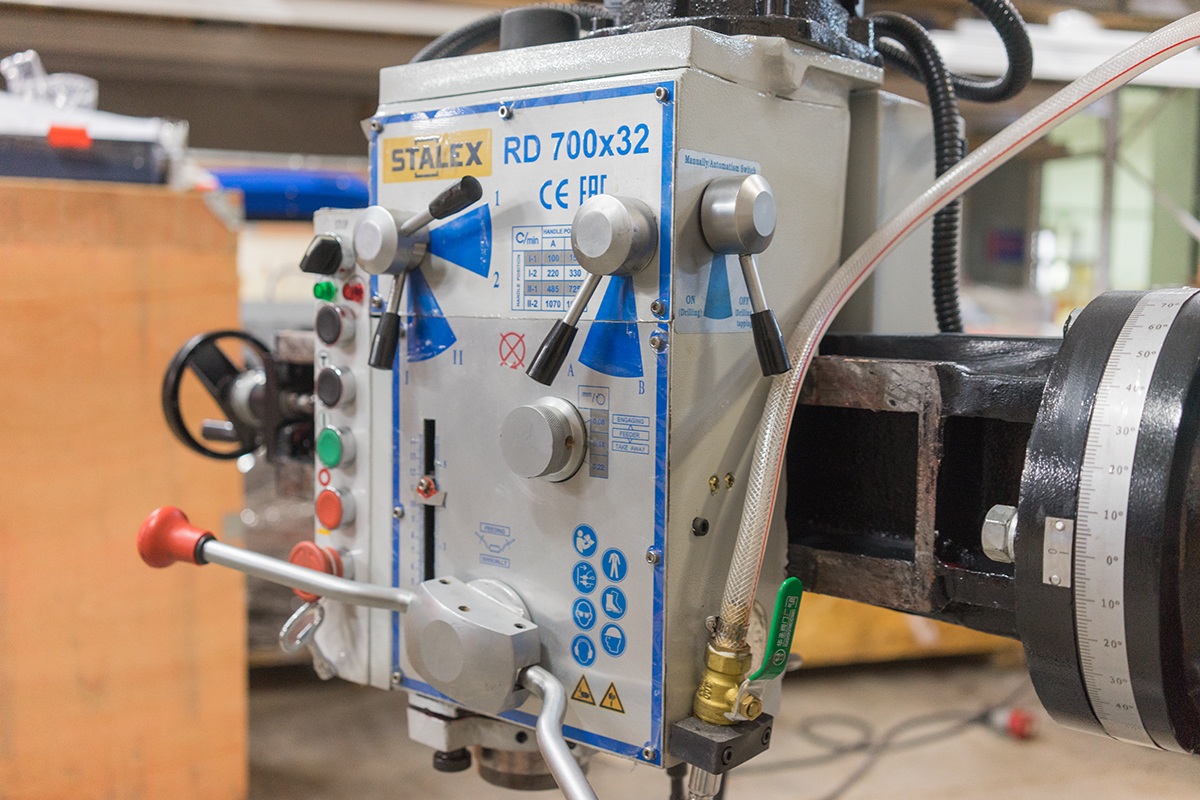

Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
-
Стойка разработана для жесткости и минимального отклонения
-
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
-

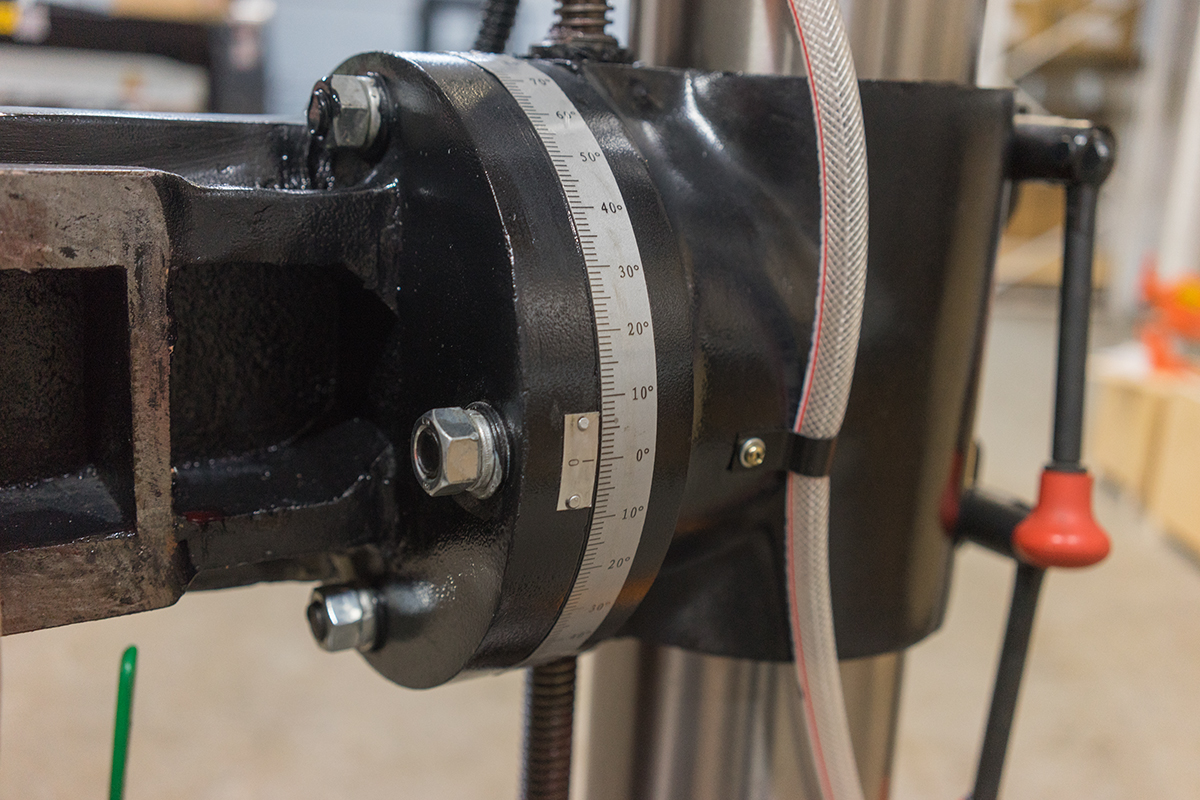

Наклон консоли ±45˚
-
Функция резьбонарезания
-
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
-
Бак СОЖ отлит в основании
-

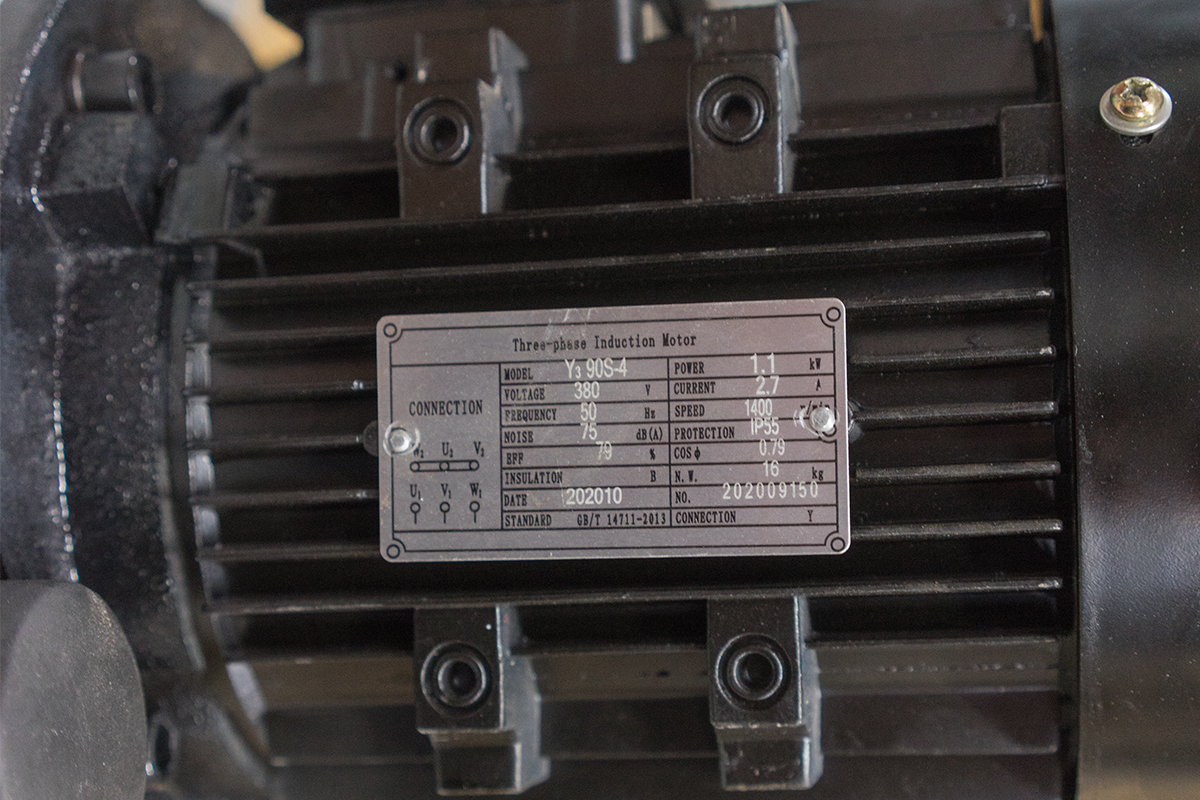

Двигатель имеет независимую систему защиты перегрузки
-
Система подвода СОЖ
-
Рабочий стол
-
Переходная втулка
-
Набор анкерных болтов
-
Рабочая лампа
-
Ящик с инструментами
-
Инструкция по эксплуатации
Подробные характеристики
|
Модель: |
RD700x32 |
|
Макс. Ø сверления, чугун/ сталь: |
32/25 мм |
|
Макс. Ø резьбонарезания: |
М20(чугун) М16(сталь) мм |
|
Диаметр стойки: |
150 мм |
|
Расстояние между шпинделем и стойкой (мин/макс): |
300 / 700 мм |
|
Поворот консоли |
360˚ |
|
Наклон консоли |
±45˚ |
|
Расстояние между шпинделем и основанием (мин/макс): |
275 - 680 мм |
|
Рабочая зона стола (ДхШхВ): мм |
250x250x250 |
|
Конус шпинделя: |
MТ-3 |
|
Ход пиноли шпинделя: |
130 мм |
|
Диапазон вращения шпинделя,8 |
100-1600 об/мин |
|
Автоподача пиноли шпинделя,3 |
0,08;0,14;0,23 мм/об |
|
Мощность двигателя: |
1,1 кВт, |
|
Мощность насоса СОЖ: |
0,37 кВт |
|
Размер основания, мм |
1200х650х155 мм |
|
Габаритные размеры (ДхШхВ): |
1235х625х1270 мм |
|
Габариты упаковки(ДхШхВ) |
1270х700х1370 мм |
|
Масса нетто/брутто |
500/540 кг |

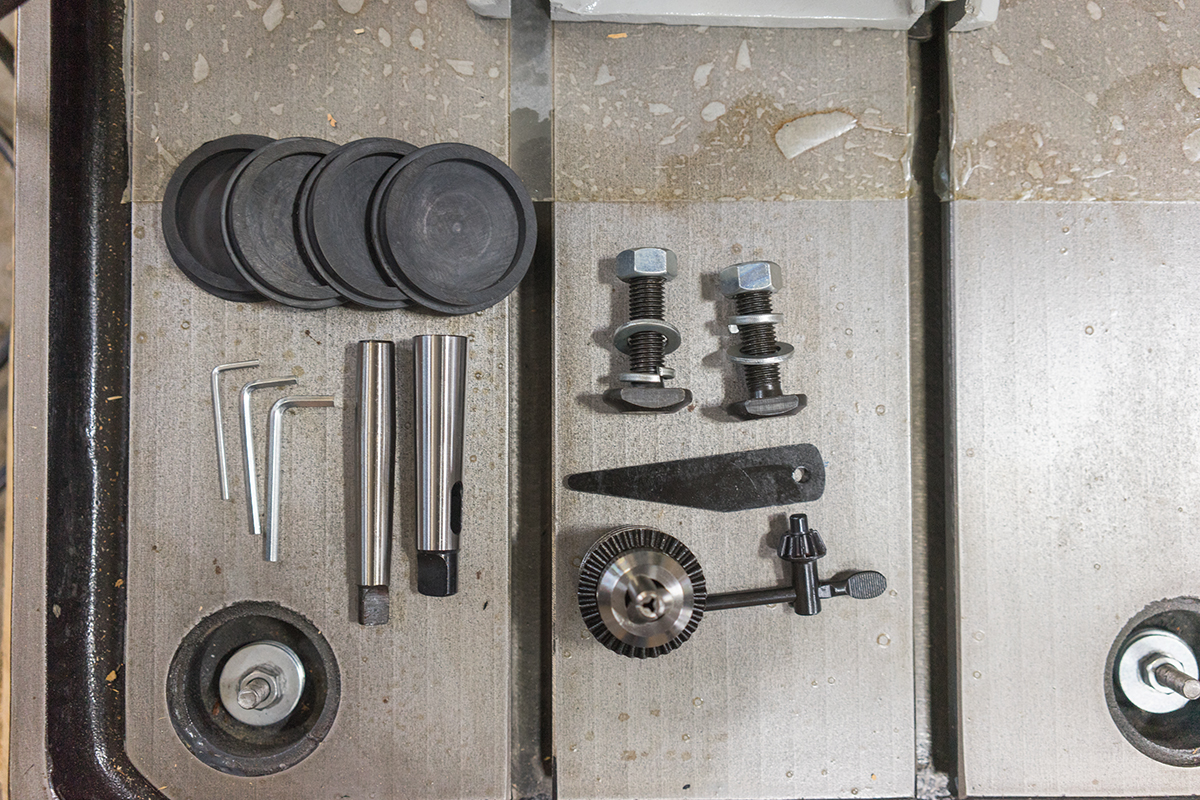

Комплектация
| Система подвода СОЖ | |
| Рабочий стол | |
| Переходная втулка | |
| Набор анкерных болтов | |
| Рабочая лампа | |
| Ящик с инструментами | |
| Инструкция по эксплуатации |
