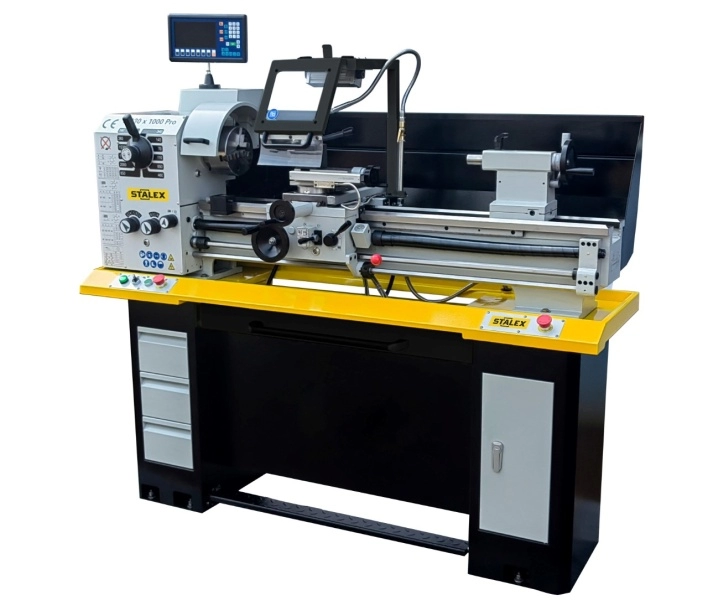

Станок токарный STALEX D330x1000 Pro
Характеристики
| Мощность двигателя, кВт | 1.8 |
| Диаметр обточки над станиной, мм | 330 |
| Диаметр обточки над поперечным суппортом, мм | 215 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 70-2000 |
Описание
- Шпиндель поддерживается прецизионными коническими подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Закаленные и отшлифованные направляющие станка
- Станок позволяет производить резьбонарезание.
- Электросхема с защитой от перегрузки
- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
Комплект поставки:
- Патрон 3-х кулачковый Ø160 мм
- 4-х кулачковый патрон Ø160 мм
- Планшайба
- УЦИ по 3-м осям
- Не вращающийся центр МТ-3
- Защита ходового вала
- LED лампа местного освещения
- Система подачи СОЖ
- Педаль экстренной остановки
- Поддон для стружки;
- Подвижный и неподвижный люнеты
- Документация
- Инструментальный ящик
|
|
Суппорт станка с продольной и поперечной автоподачей. Ходовой вал имеет защиту от попадания стружки |
||||
|
|
Направляющие станка отшлифованы закалены ТВЧ и имеют твердость 47-53 HRC |
||||
|
|

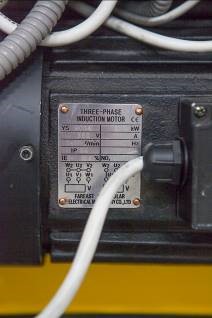

Мощный асинхронный двигатель, рассчитанный на продолжительную работу. |
||||
|
|
Поперечные салазки перемещаются по клиновым направляющим типа «ласточкин хвост» и регулируются при помощи клиновых планок. 4-х позиционный резцедержатель имеет шкалу для работы под разными углами. |
||||
|
|
3-х кулачковый патрон Ø160 мм |
||||
|
|

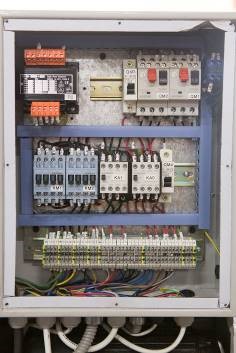

Электрокомпоненты Siemens
Станок изготовлен по стандартам СЕ |
||||
|
|
Планшайба |
||||
|
|

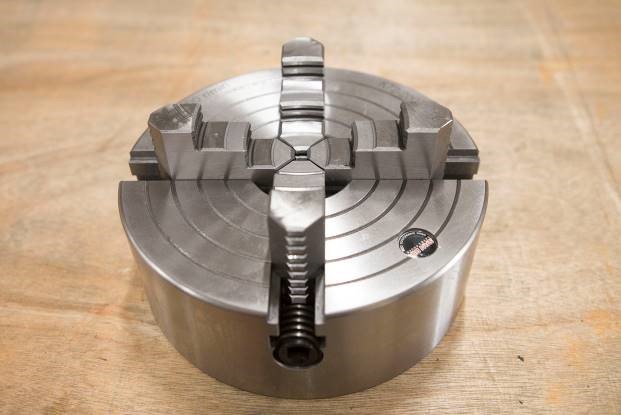

4-х кулачковый патрон Ø160 мм |
||||
|
|

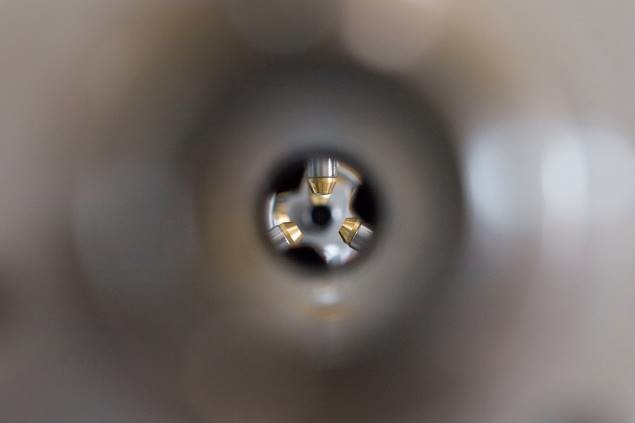

Проходное отверстие шпинделя Ø38 мм |
Подробные характеристики
|
Модель |
D330x1000 Pro |
|
Диаметр обработки над станиной, мм |
330 |
|
Диаметр обработки над суппортом, мм |
215 |
|
Расстояние между центрами, мм |
1000 |
|
Расстояние между направляющими, мм |
205 |
|
Максимальное сечение резцов, мм |
16х16 |
|
Диаметр отверстия шпинделя, мм |
38 |
|
Частота вращения шпинделя, об/мин(12) |
70—2000 |
|
Предел продольных рабочих подач, мм/об(15) |
0.05—0,50 |
|
Предел поперечных рабочих подач, мм/об(15) |
0.02—0.20 |
|
Метрическая резьба,18 |
0,25-5 мм |
|
Дюймовая резьба,13 |
6-96 TPI |
|
Торец шпинделя |
D1-4 |
|
Внутренний конус шпинделя |
MT5 |
|
Перемещение суппорта в поперечном направлении, мм |
185 |
|
Перемещение верхнего продольного резцедержателя, мм |
85 |
|
Мощность главного привода, кВт |
1,8 |
|
Диаметр пиноли задней бабки, мм |
32 |
|
Ход пиноли задней бабки, мм |
85 |
|
Конус пиноли задней бабки |
MT3 |
|
Масса станка (нетто), кг |
450 |
|
Габариты станка, мм |
1730х750х1400 |
|
Габариты упаковки, мм |
1850х760х1660 |
Комплектация
| Патрон 3-х кулачковый Ø160 мм; | |
| 4-х кулачковый патрон Ø160 мм | |
| Планшайба | |
| УЦИ по 3-м осям | |
| Не вращающийся центр МТ-3 | |
| Защита ходового вала | |
| LED лампа местного освещения | |
| Система подачи СОЖ | |
| Педаль экстренной остановки | |
| Поддон для стружки | |
| Подвижный и неподвижный люнеты | |
| Документация | |
| Инструментальный ящик |
