Артикул: C6256/1500

Токарно-винторезный станок STALEX C6256/1500 (Аналог токарного станка 1В625М)

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 13485

Характеристики

Все характеристики

Мощность двигателя, кВт	7.5
Диаметр обточки над станиной, мм	560
Диаметр обточки над поперечным суппортом, мм	355
Расстояние между центрами, мм	1500
Частота вращения шпинделя, об/мин	25-1600

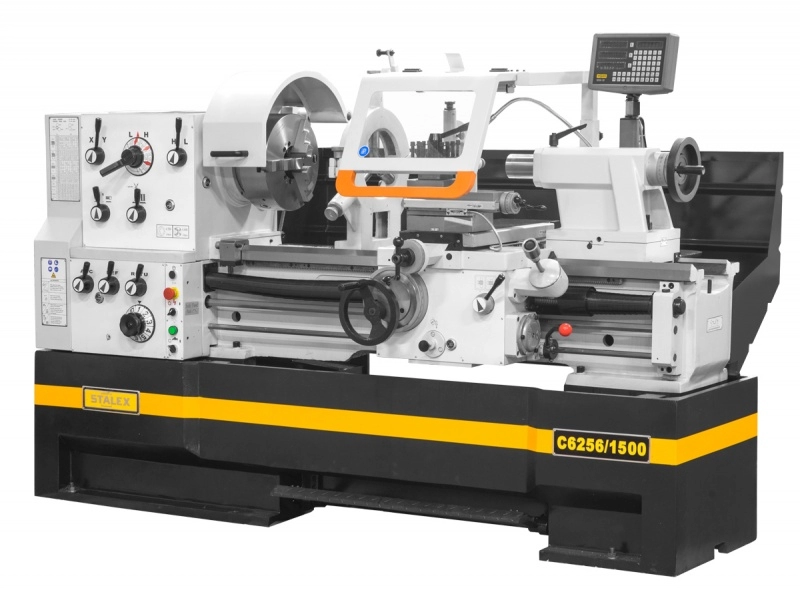

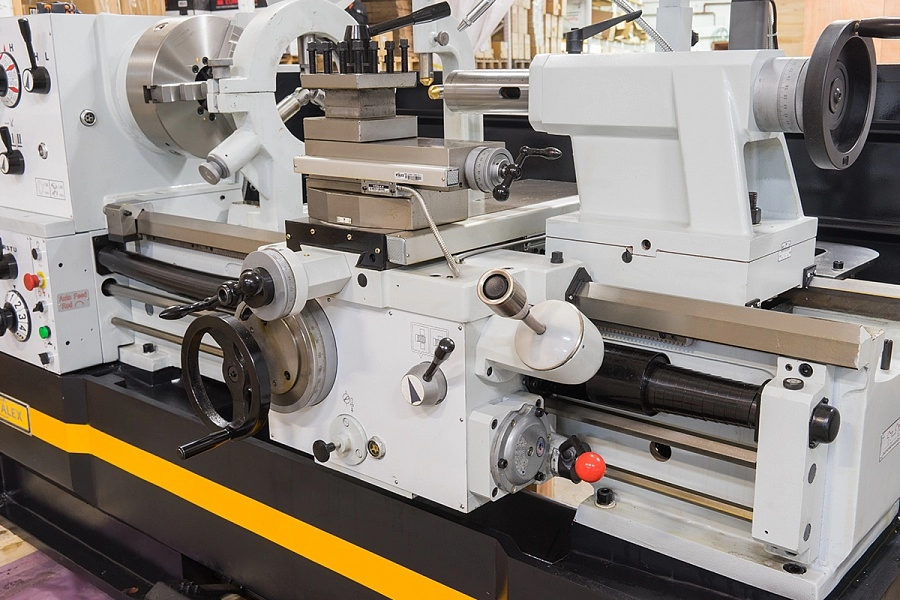

Станок токарно-винторезный STALEX C6256/1500

Описание

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;

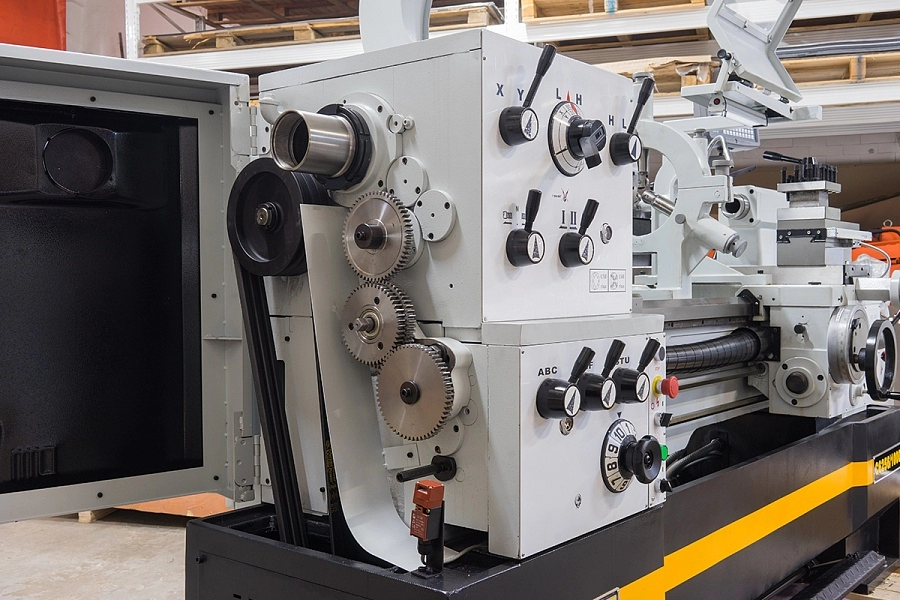

Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;

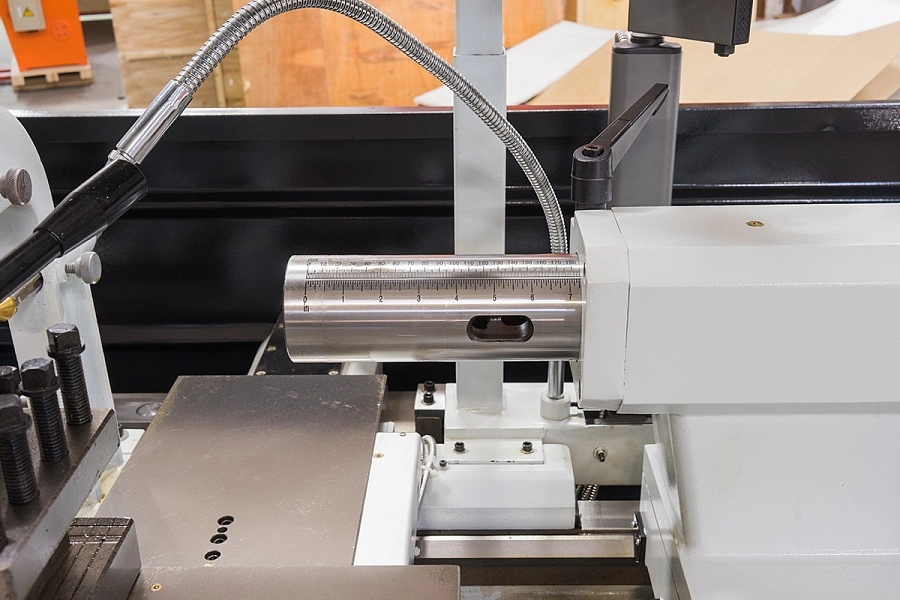

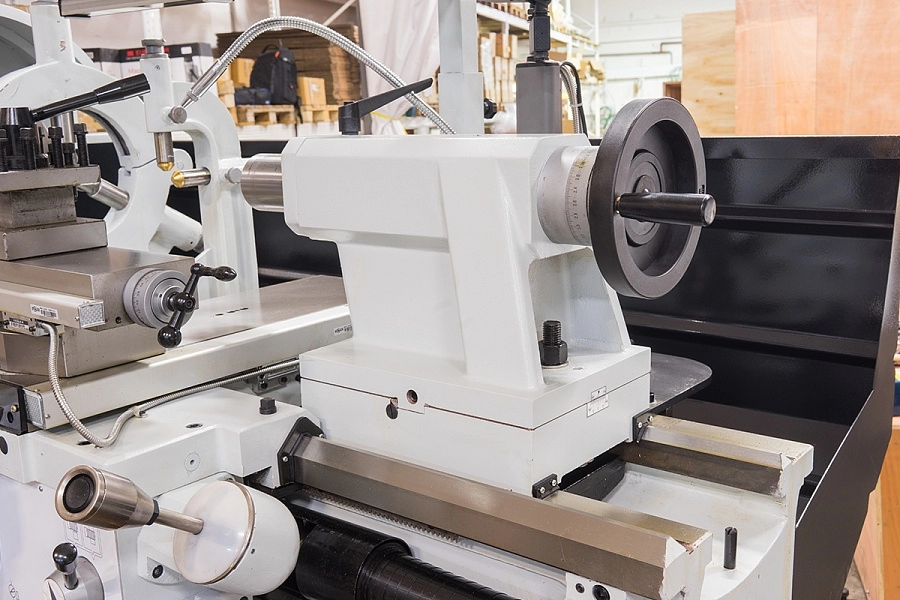

Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.
Изготовлен по стандарту СЕ ;

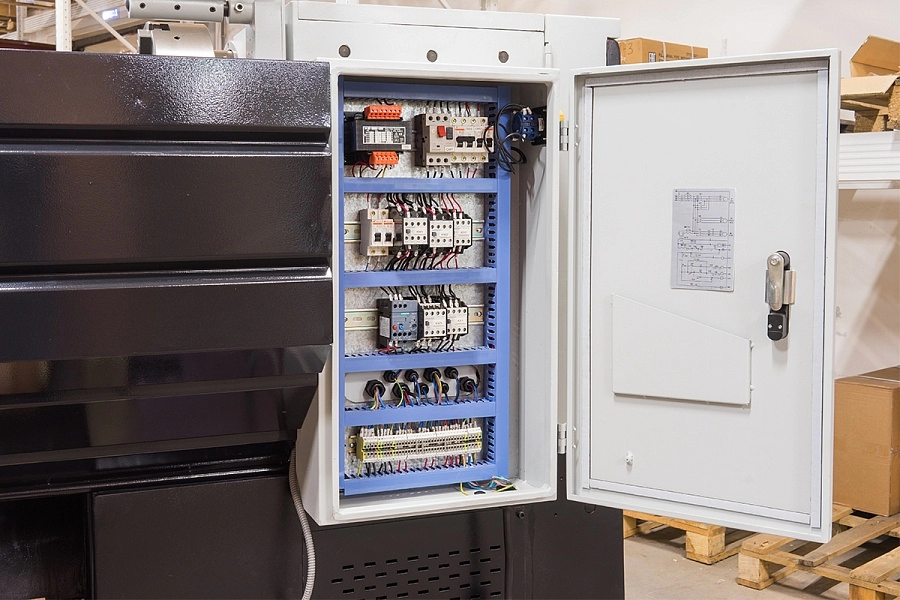

Электрокомпоненты Siemens.

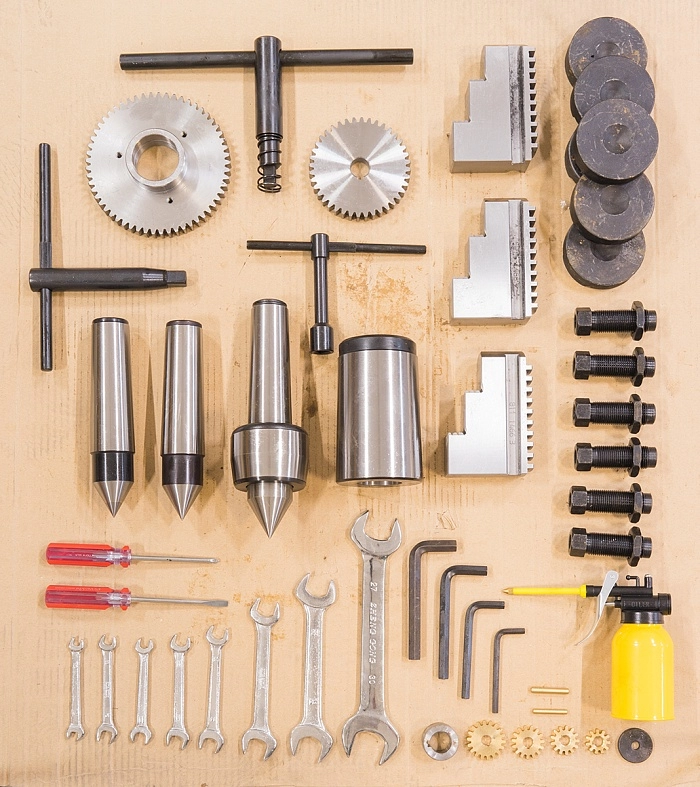

Комплект поставки:

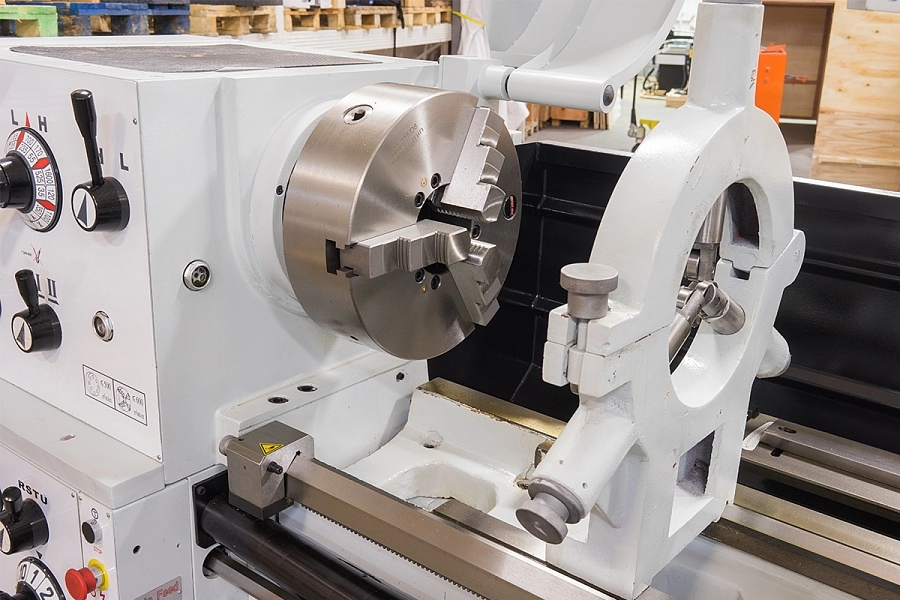

3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;

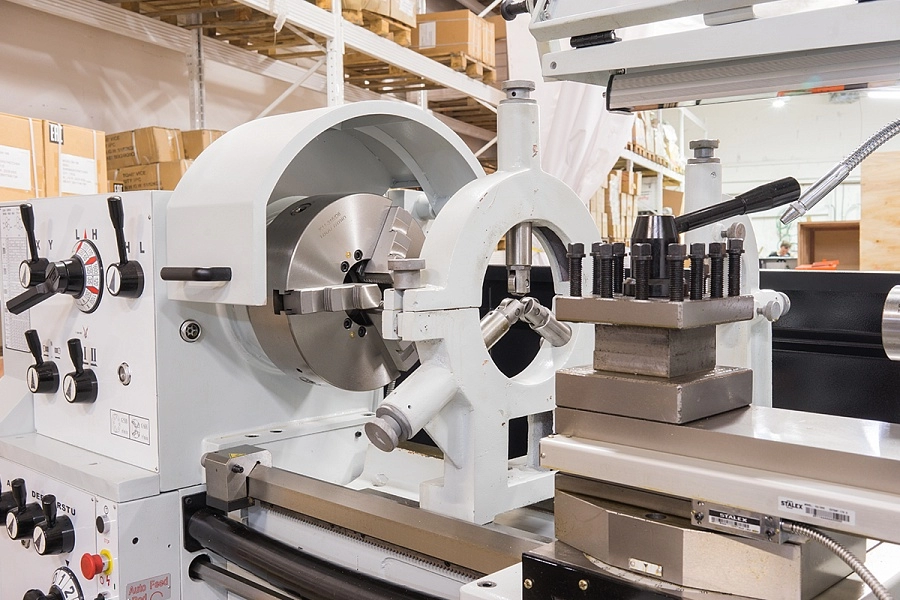

4-х позиционный резцедержатель;
4-х кулачковый патрон Ø350 мм;
Планшайба Ø 450 мм;

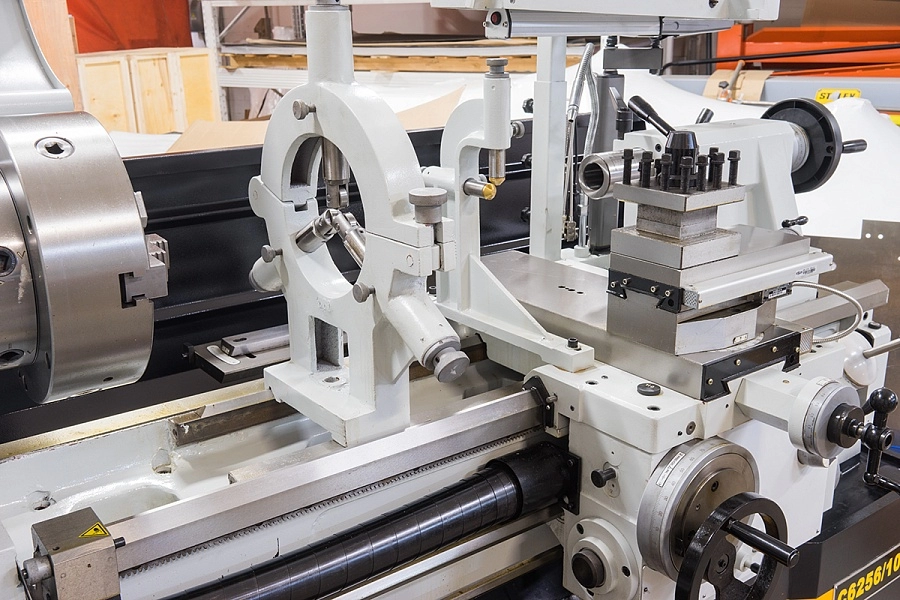

Подвижный люнет Ø16-95 мм

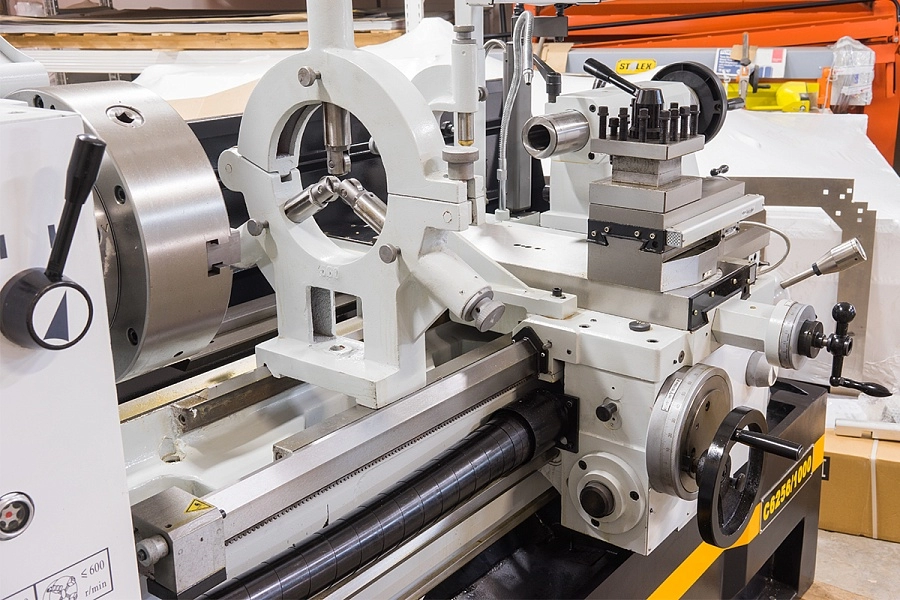

Не подвижный люнет Ø19-165 мм
Не вращающийся центр МТ-5
Вращающийся центр МТ-5
Переходная втулка МТ-5;

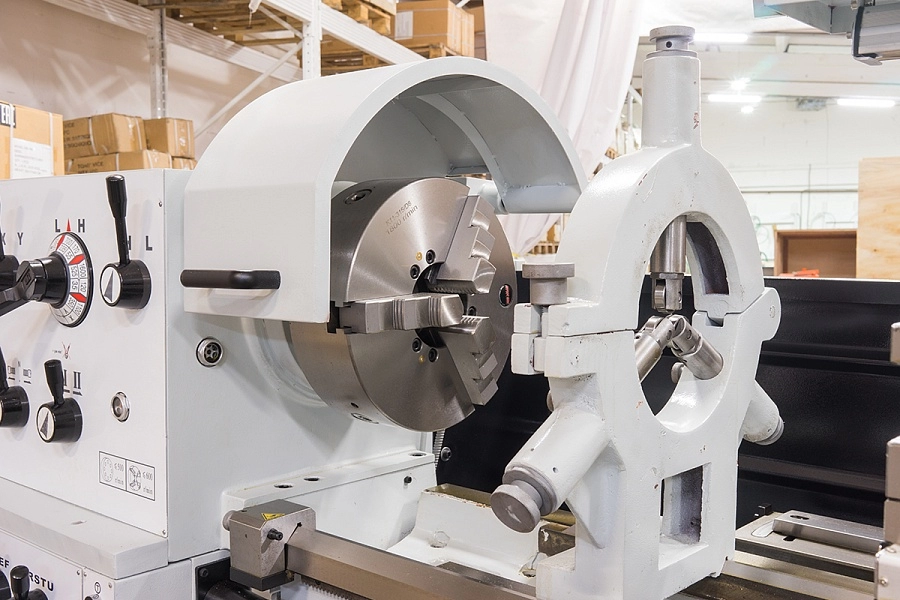

Защитный экран патрона с концевым выключателем;

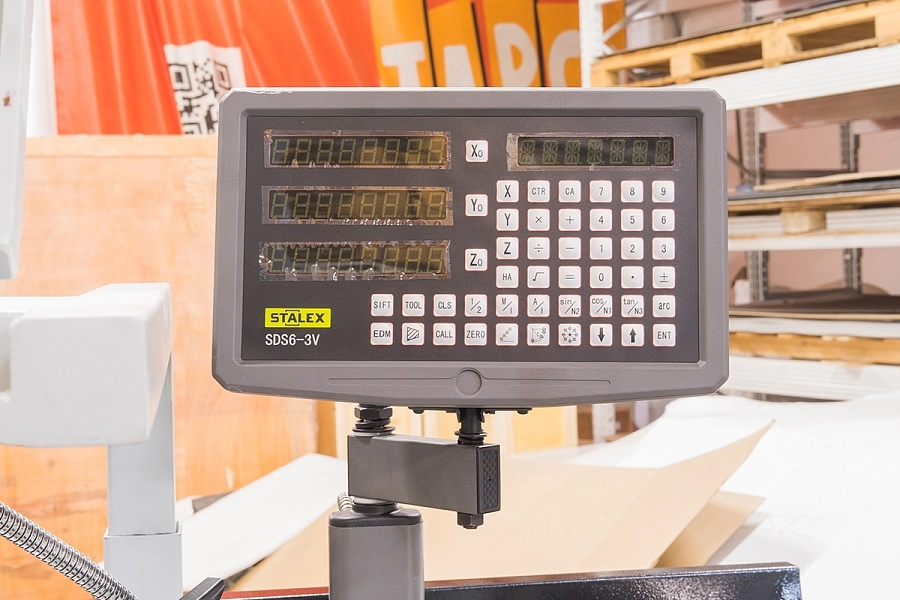

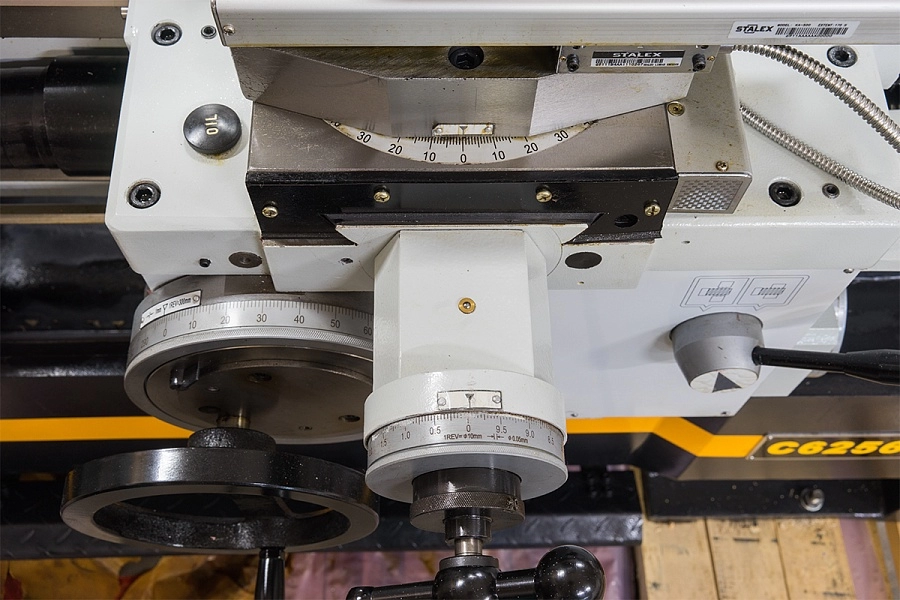

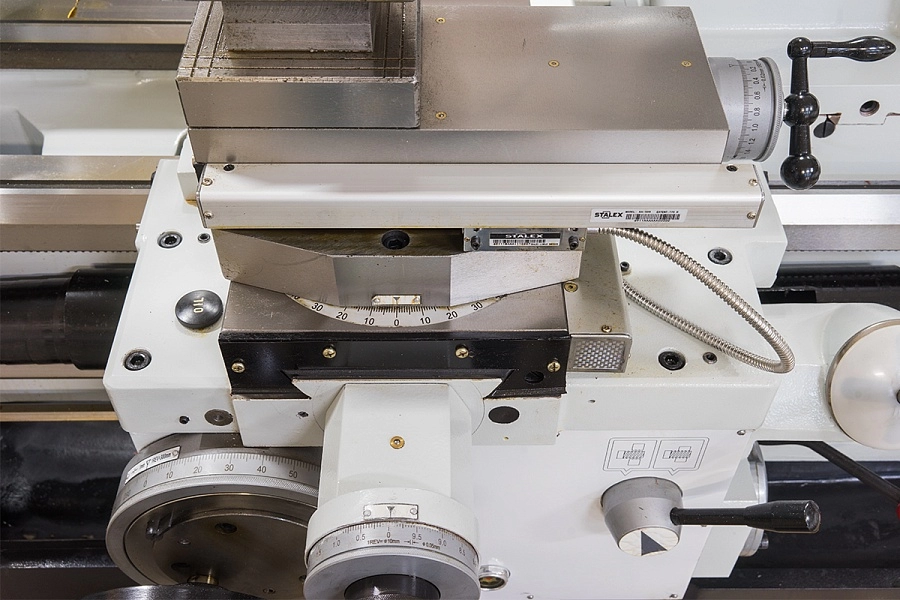

УЦИ по трем осям(Sino);

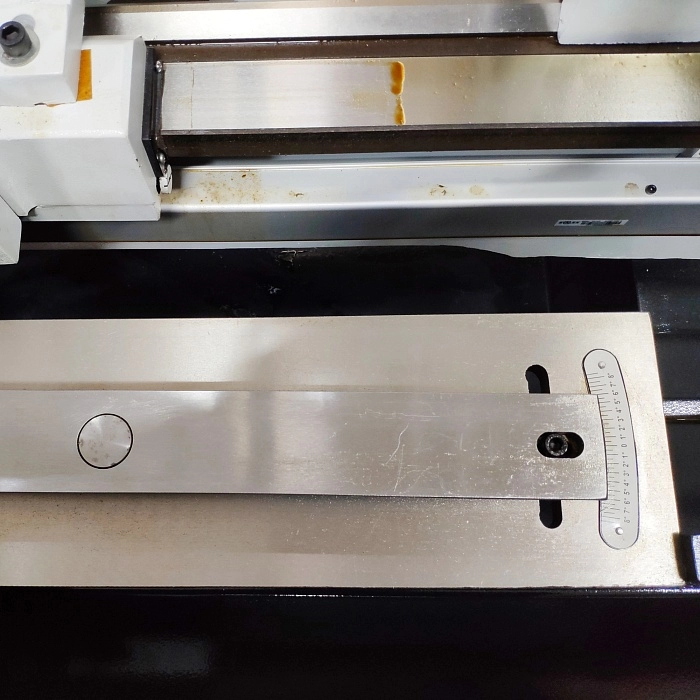

Конусная линейка;
Джойстик ускоренного перемещения по 2-м осям;
Регулируемые опоры станины;
Задняя защитная стенка;
Ножной тормоз шпинделя с концевым выключателем;
Система подвода СОЖ;
Лампа местного освещения LED;
Инструкция по эксплуатации
Инструмент для обслуживания в инструментальном ящике

Подробные характеристики

Модель:	C6256/1500
Диаметр обточки над станиной	560 мм
Макс. Æ вращения (съемный мостик)	785 мм
Æ обточки над поперечным суппортом	355 мм
Расстояние между направляющими	350 мм
Длина съемного мостика	170 мм
Расстояние между центрами	1500 мм
Частота вращения шпинделя, 12	25-2000 об/мин
Конус шпинделя	MТ-7
Присоединение шпинделя, Camlock	D1-8 (DIN55029)
Проходное отверстие шпинделя	80 мм
Продольная подача,35	0,059-1,646 мм/об
Поперечная подача,42	0,020-0,573 мм/об
Метрическая резьба, 47	0,2-14
Дюймовая резьба, 60	2-112 TPI
Питчевая резьба, 50	4-112 DP
Модульная резьба, 34	0,1-7MP
Максимальный размер инструмента	25х25 мм
Ход поперечного суппорта	316 мм
Ход верхнего суппорта	130 мм
Ускоренное перемещение суппорта в продольном направлении	4,5 м/мин
Ускоренное перемещение суппорта в поперечном направлении	1,9 м/мин
Конус пиноли задней бабки:	МТ-5
Ход пиноли задней бабки	180 мм
Максимальный крутящий момент	900N/m
Максимальное усилие резания	3700N
Максимальный вес заготовки в центрах	850 кг
Диаметр пиноли задней бабки	75 мм
Габаритные размеры	2840×1150×1460
Мощность главного привода	7,5 кВт
Мощность насоса СОЖ	0,13 кВт
Масса нетто/брутто	2285/2690 кг

Комплектация


3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон Ø350 мм
Планшайба Ø 450 мм
Подвижный люнет Ø16-95 мм
Не подвижный люнет Ø19-165 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям(Sino)
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Джойстик ускоренного перемещения по 2-м осям
