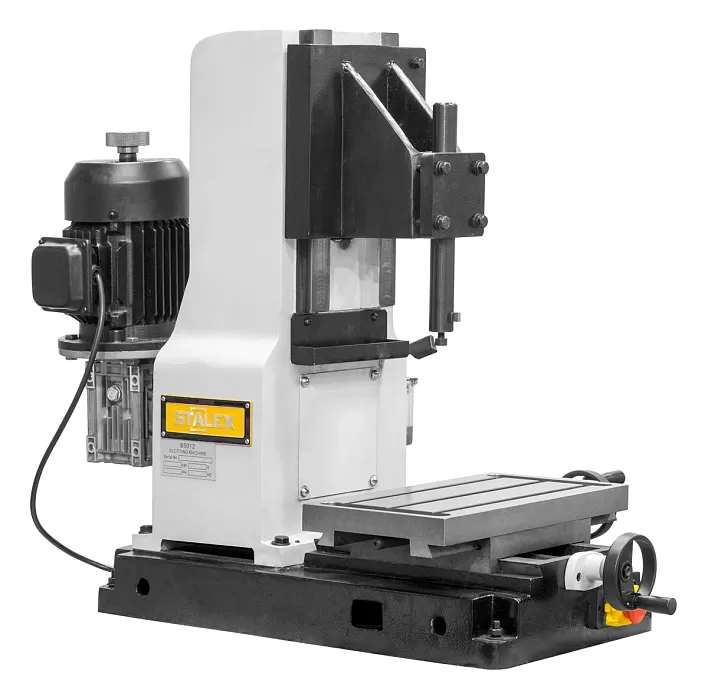

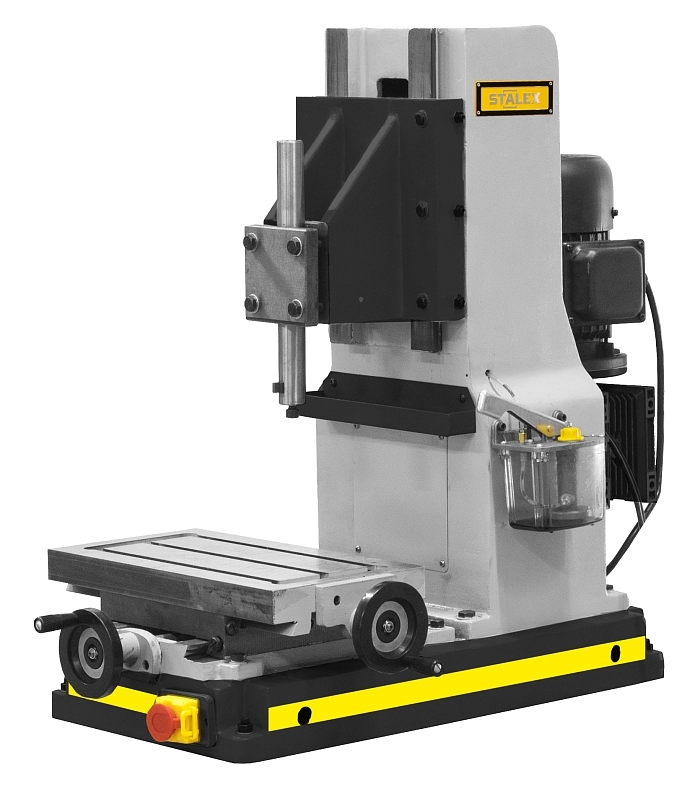

Долбежный станок STALEX B5012
Характеристики
| Мощность двигателя, кВт | 1.1 |
Описание
Станок B5012 используется для строгания паза в глухом отверстии, обработки прямоугольного (шлицевого) паза и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Подача заготовки не ограничена верхней колонной, станок идеально подходит для обработки шпоночного паза в отверстии больших деталей. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. По вертикальным направляющим колонны перемещается ползун, в нижней части которого находится резцедержатель. Для включения/выключения станка установлена кнопочная панель.
Подробные характеристики
|
|
STALEX B5012 |
|
Ширина паза в стандартной комплектации |
6 мм |
|
Макс. ход фрезы (ограничен ходом кривошипно-шатунного механизма) |
120 мм |
|

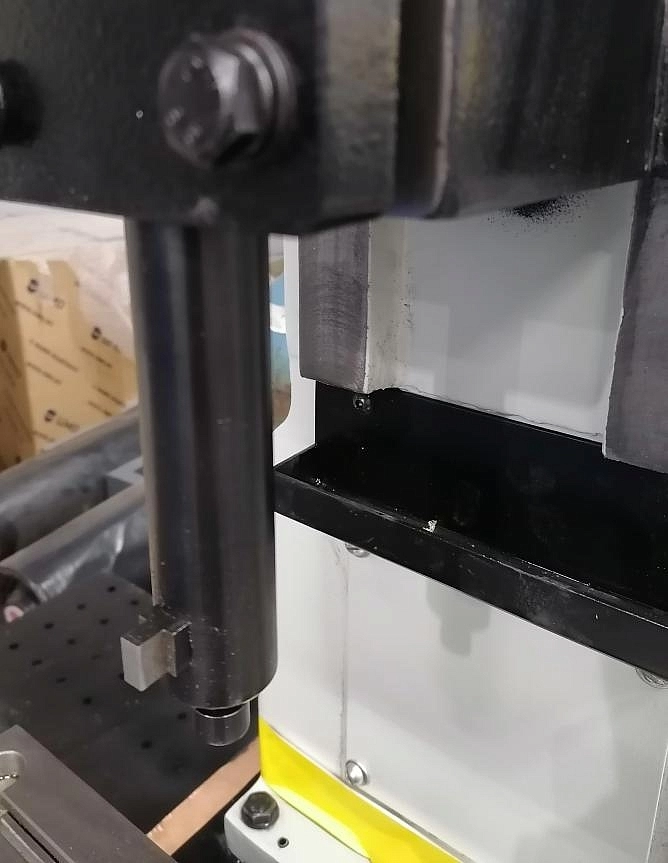

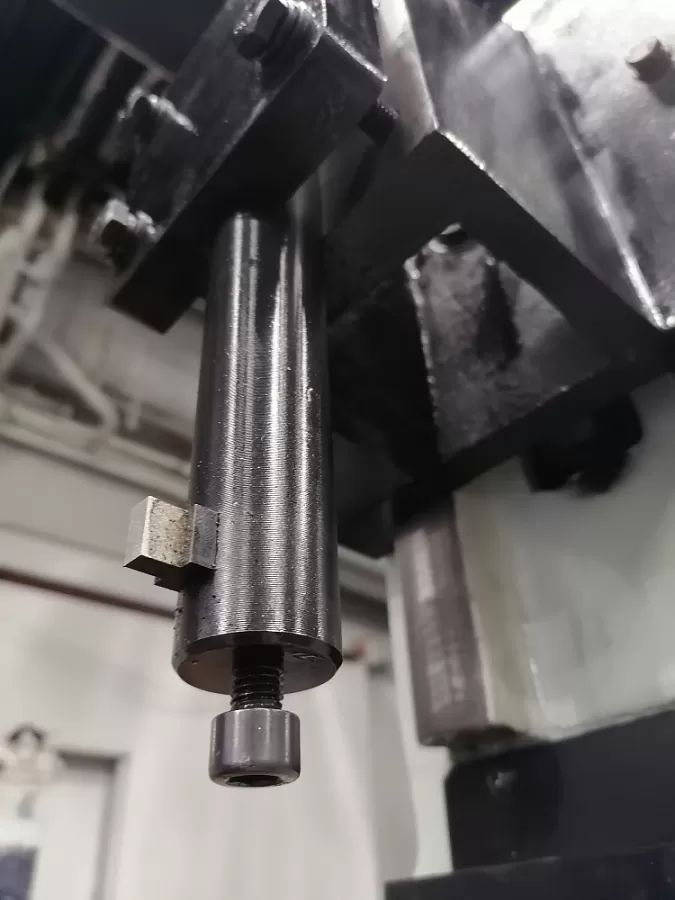

Диаметр оправки |
Ø 32 мм |
|
Длина оправки без крепёжного болта |
300 мм |
|
Длина с крепёжным болтом |
320 мм |
|
Оправка макс. вылет (с крепёжным болтом) |
200 мм |
|
Макс. ход подвижной пластины (головы) |
360 мм (250 мм от верхнего положения – вниз) |
|
Расстояние между осью инструмента и стенки колонны |
160 мм |
|
Расстояние между осью инструмента и направляющих подвижной пластины (салазки) |
135 мм |
|
Расстояние между осью инструмента и приёмной ванночки отработки масла |
120 мм |
|
Кол-во ударов (скорость) |
47 ударов/мин (47 об/мин) |
|

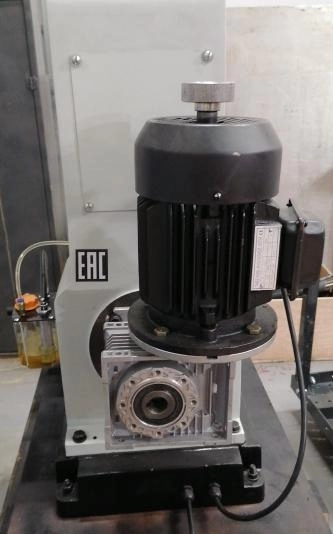

Привод |
Зубчатый редуктор |
|
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение |
3 паза, длиной 31 мм
12 мм
19 мм
+2 мм |
|

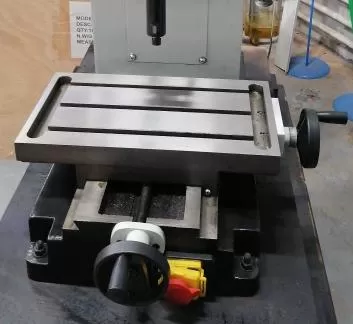

Рабочий стол |
400*220 мм |
|
Поперечный ход рабочего стола |
130 мм |
|
Продольный ход рабочего стола (фронтальное перемещение) |
50 мм |
|
Подача стола |
0,1 мм |
|

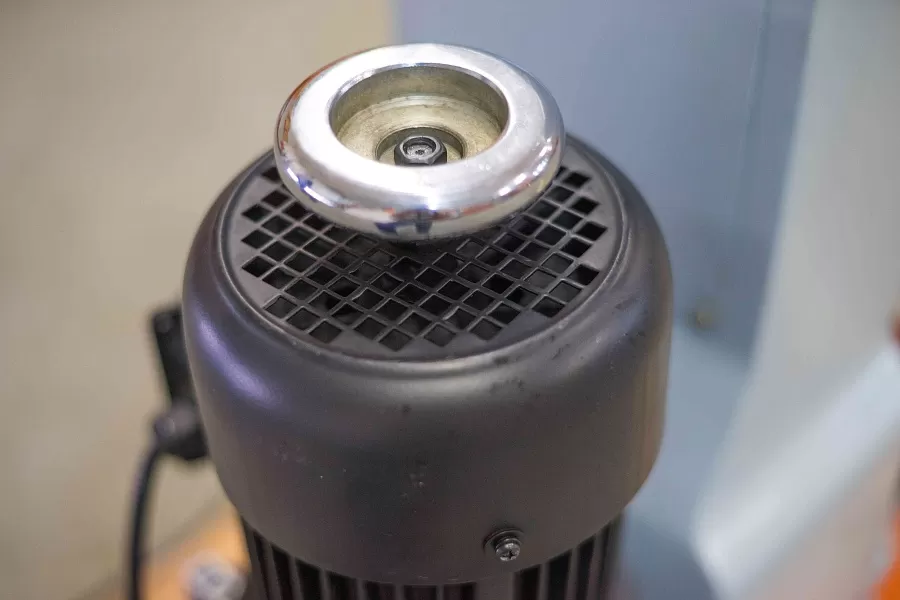

Двигатель |
380 В/50 Гц/1,1 кВт |
|
Габаритные размеры (ДхШхВ) |
1070*650*1000 мм |
|
Масса |
195/240 кг |
