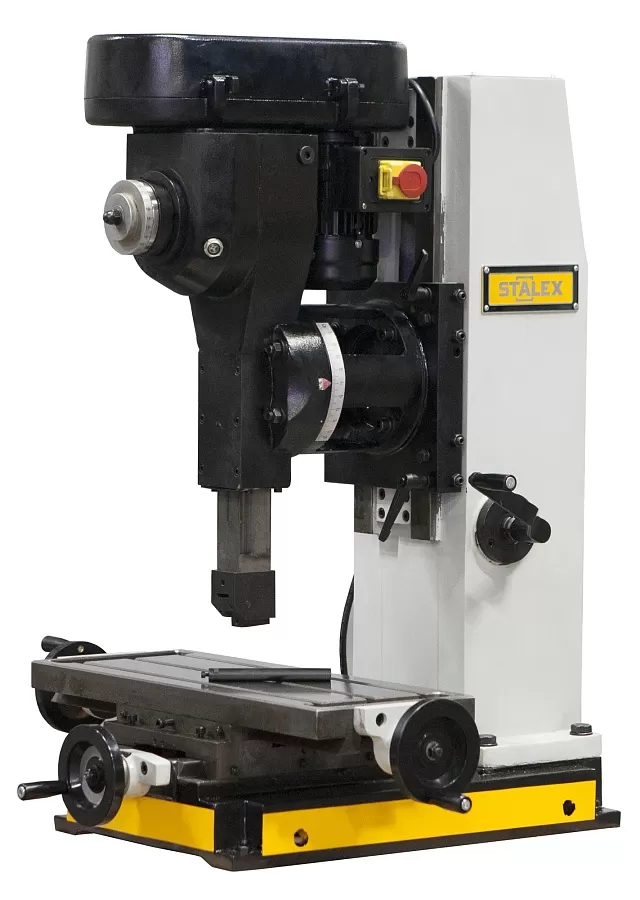

Долбежный станок STALEX B5013
Характеристики
| Мощность двигателя, кВт | 0.25 |
| Продольное перемещение стола, мм | 560 |
| Поперечное перемещение стола, мм | 190 |
| Макс. перемещение оправки, мм | 125 |
Описание

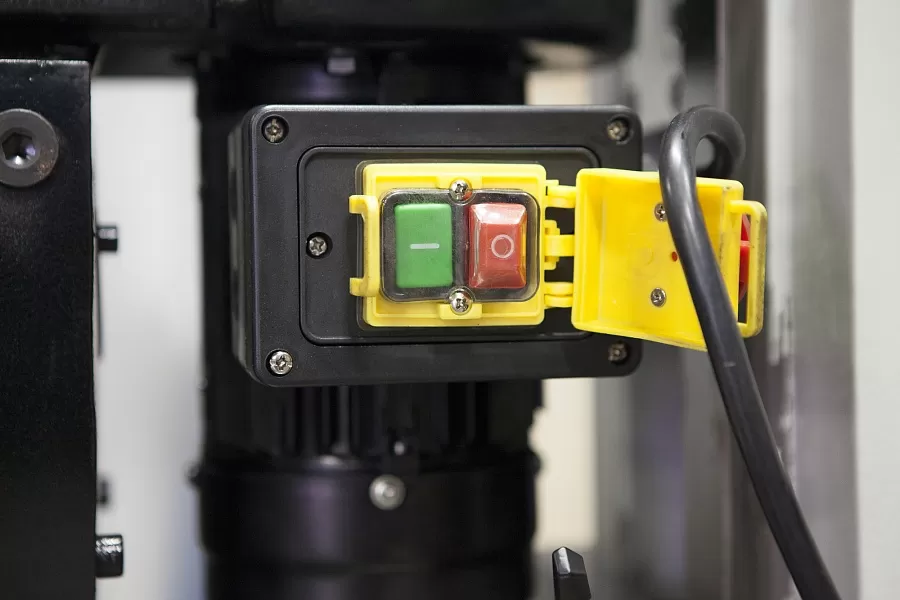

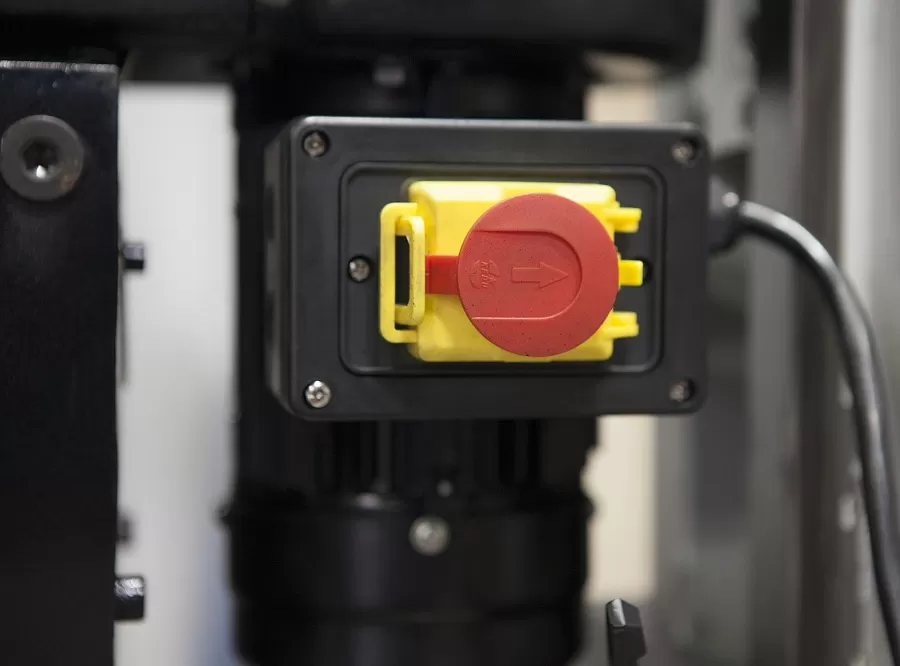

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
Особенности:
• Прочная стальная конструкция

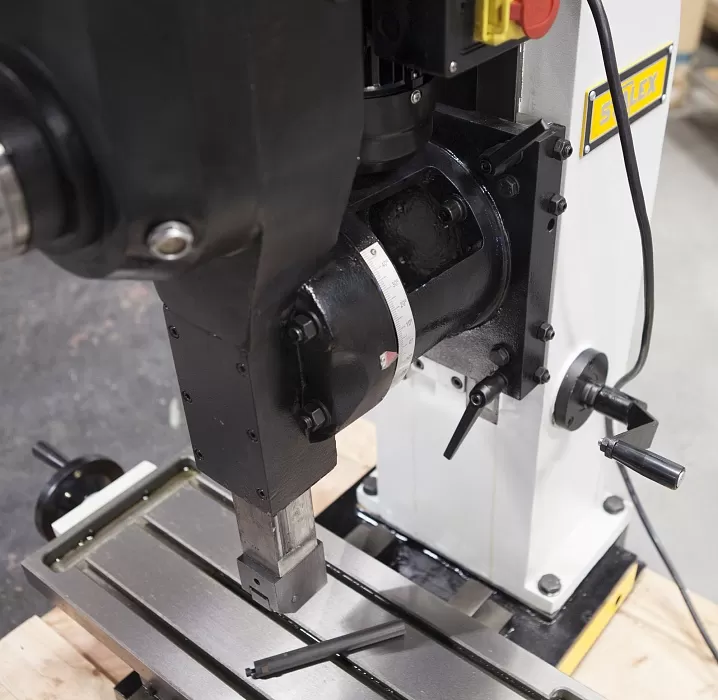

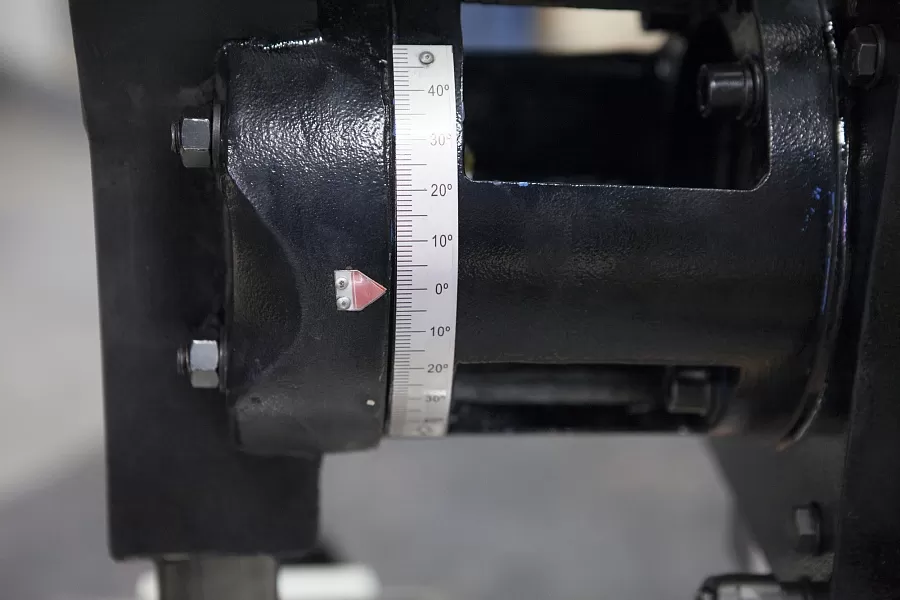

• Поворот головы станка на 90° (±45°) в обе стороны

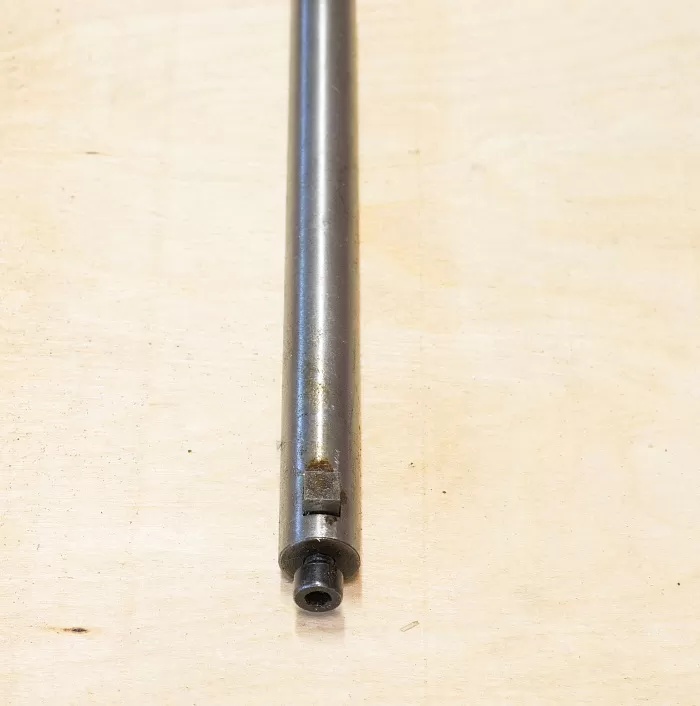

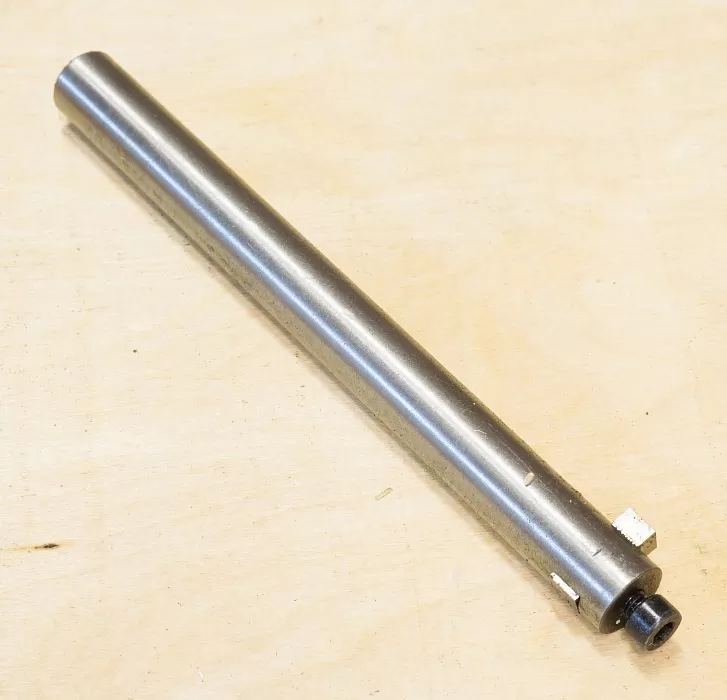

• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)

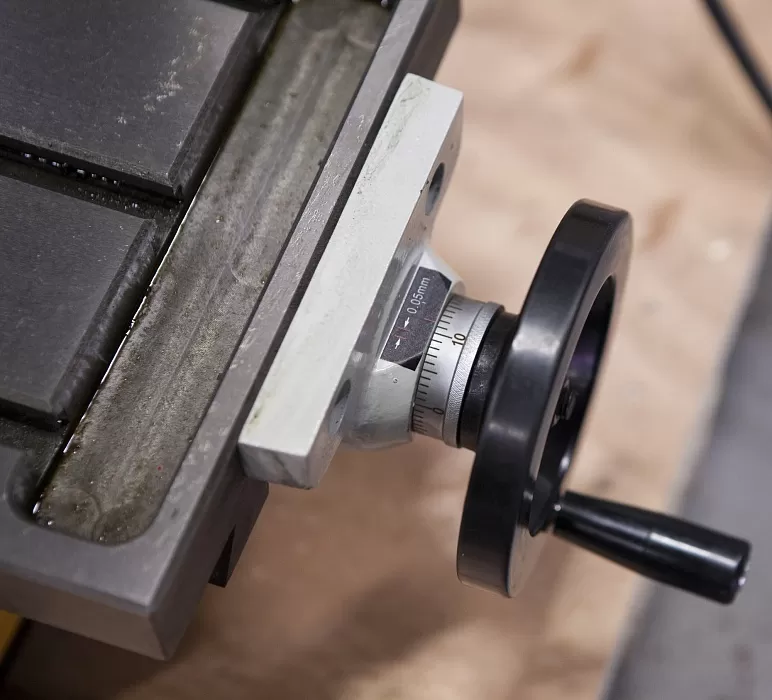

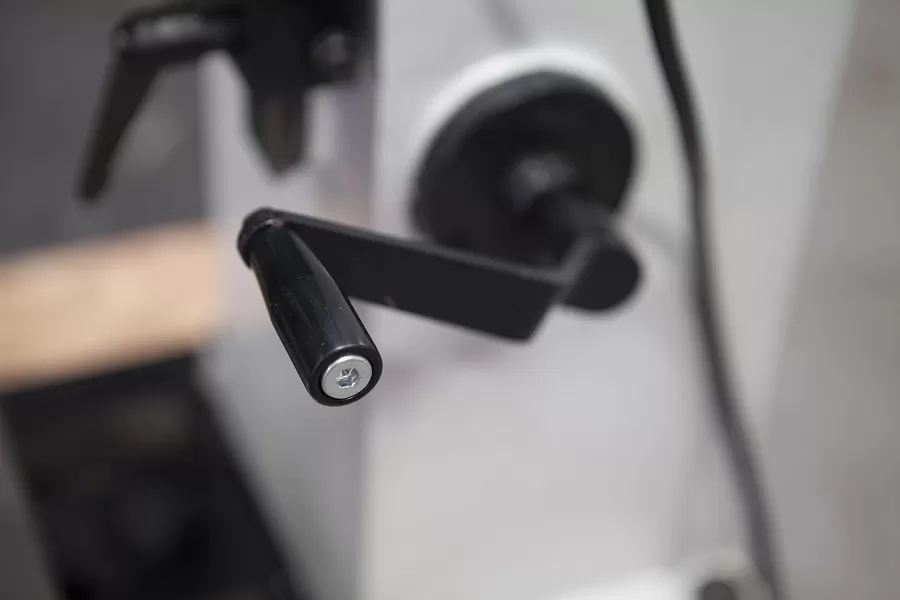

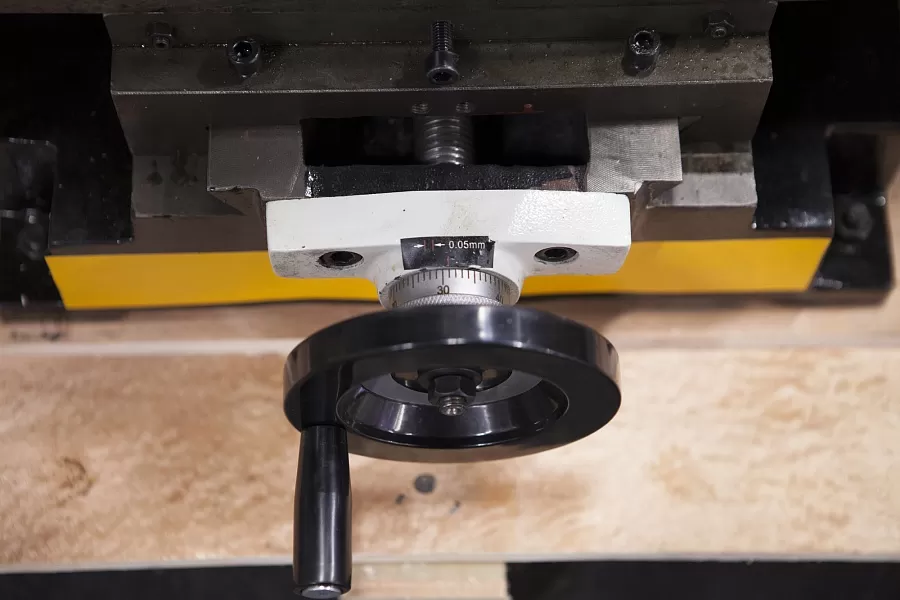

• Механическая регулировка продольного и поперечного перемещения рабочего стола
Подробные характеристики
|
|
STALEX B5013 |
|
Ширина паза в стандартной комплектации |
6 мм |
|
Макс. ход фрезы |
125 мм |
|
Ширина и глубина держателя фрезы |
50х63 мм |
|
Макс. ход подвижной пластины (головы) |
350 мм |
|
Расстояние между осью инструмента и стенки колонны |
236 мм |
|
Расстояние между осью инструмента и направляющих подвижной пластины (салазки) |
210 мм |
|
Кол-во ударов |
30-350 ударов/мин (6 ступеней) |
|

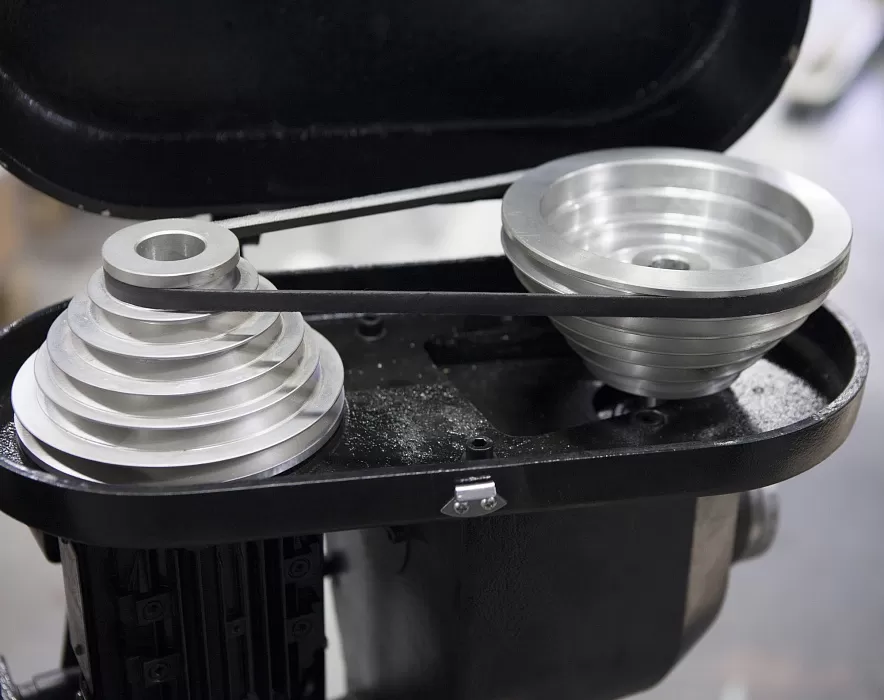

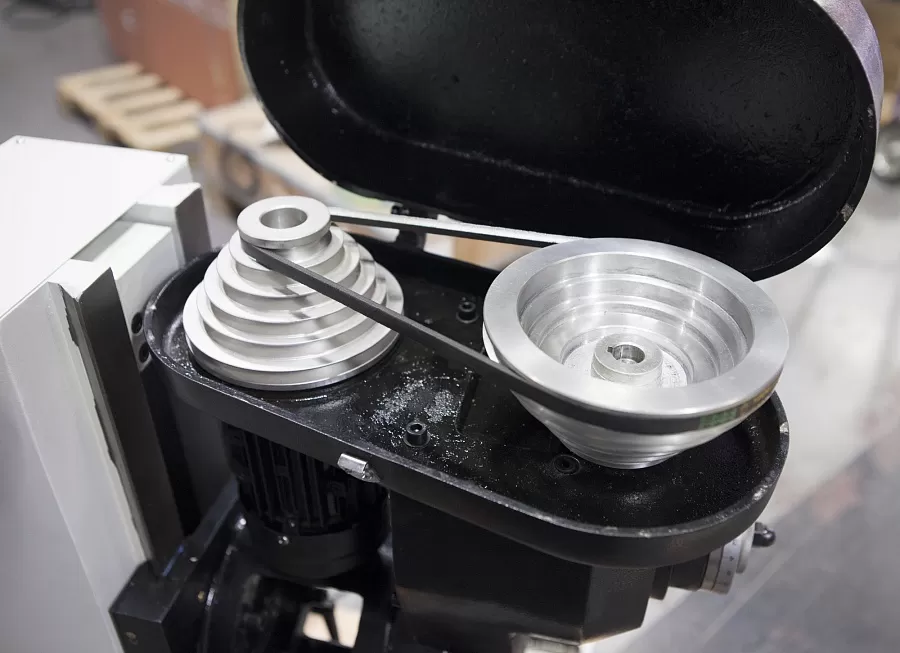

Привод |
клиноременная передача |
|
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение |
3 паза, длиной 49 мм 12 мм 19 мм +2 мм |
|

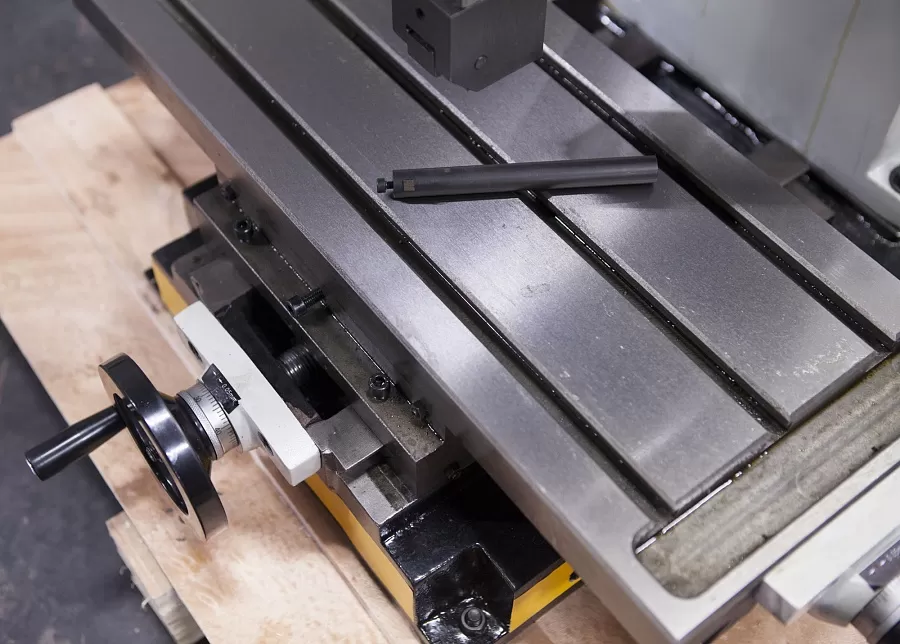

Рабочий стол |
600*240 мм |
|
Поперечный ход рабочего стола |
340 мм |
|
Продольный ход рабочего стола (фронтальное перемещение |
130 мм |
|

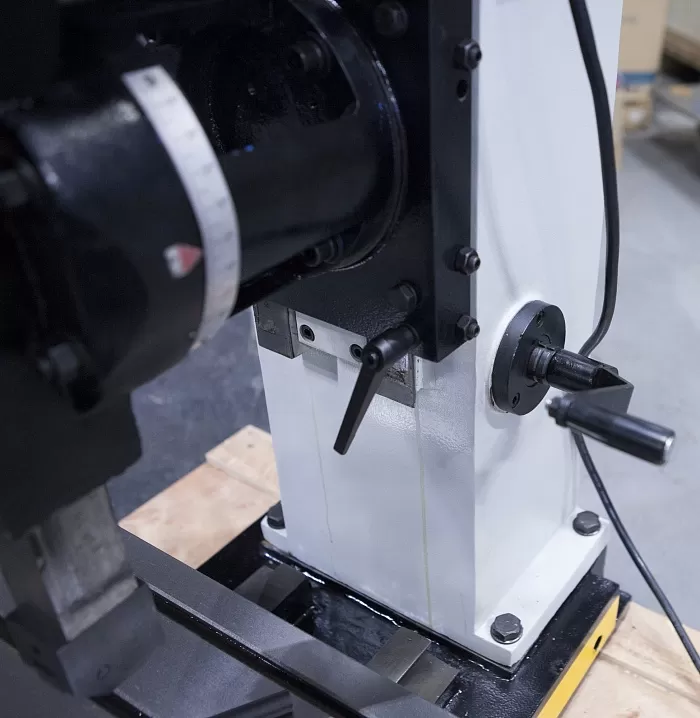

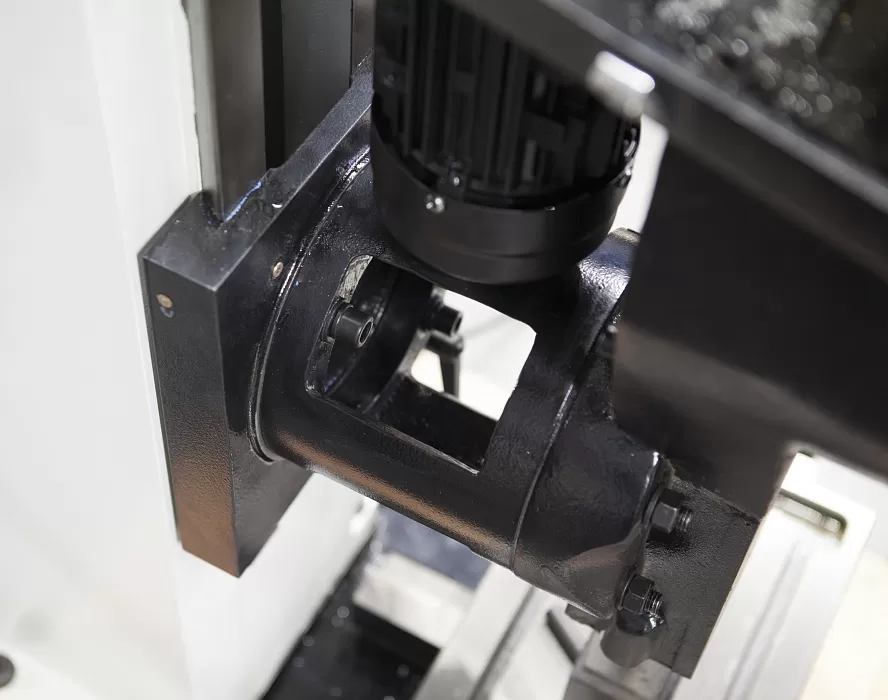

Поворот головы (Право и лево) |
90° (±45°) |
|
Двигатель |
380 В/50 Гц/0,25 кВт |
|
Габаритные размеры (ДхШхВ) |
1090*1120*790 мм |
|
Масса нетто/брутто |
330/380 кг |
