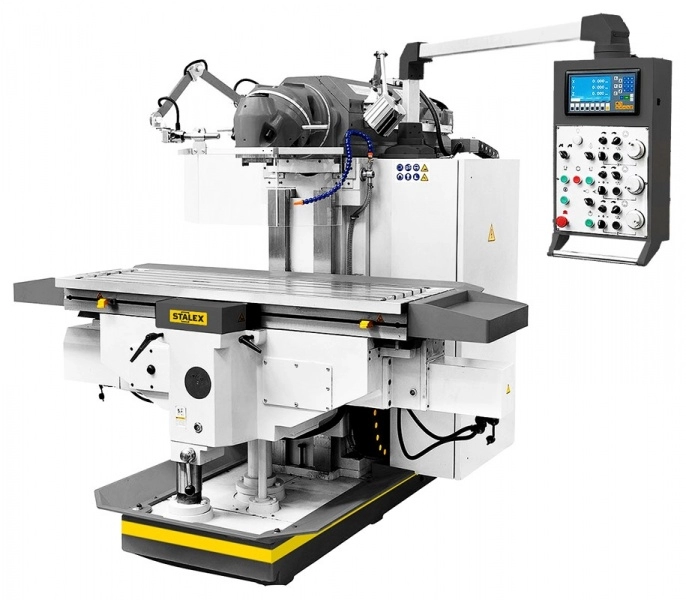

Широкоуниверсальный фрезерный станок STALEXMUF2000 Servo
Категория: Широкоуниверсальные фрезерные станки
- Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
o Широкоуниверсальный фрезерный ста-нок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фре-зерной головы без пиноли
o Автоматическая подача и ускоренное пе-ремещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
Комплект поставки
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
- Тех. характеристики
MUF2000 Servo Макс. диаметр торцевого фрезерования 150 мм
Макс. диаметр концевого фрезерования 40 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ Частота вращения шпинделя, 27 30-2050 об/мин
Конус шпинделя ISO50
Перемещение консоли
500 мм
Диапазон наклона головки ±360⁰
Расстояние ось шпинделя-консоль
45-745 мм
Расстояние шпиндель-стол
50-550 мм
ФРЕЗЕРНЫЙ СТОЛ Размер стола 2000х500 мм
Перемещение стола по оси XхYхZ
1400x700x500 мм
Автоматическое перемещение по осям X/Y (плавно)
10-1000 мм/мин
Автоматическое перемещение по оси Z (плавно)
5-500 мм/мин
Ускоренное перемещение по осям X/Y/Z (плавно)
2200/2200/1100 мм/мин
Макс. крутящий момент сервомоторов X/Y
18Nm
Макс. крутящий момент сервомотора ось Z
27Nm с тормозом
Мощность сервомоторов по осям X/Y
1,5 кВт
Мощность насоса СОЖ
0,9 кВт
Объем потока СОЖ
25 л/мин
Макс. нагрузка на стол
1800 кг
Т-образный паз/расстояние, 5 18 мм / 80 мм
Мощность двигателя(горизонт/верт) 7,5 кВт
Габаритные размеры 2625х2860х2100 мм
Масса
4500 кг
- Комплектация
Комплект УЦИ по трем осям(SINO) Автоподача стола по осям X/Y Электромотор подъема стола оси Z Зажимная тяга Система подвода СОЖ Поддон для сбора стружки Инструкция по эксплуатации Стандарт СЕ Электрокомпоненты Schneider electric -
Доставка и оплата
- Отзывы
o Широкоуниверсальный фрезерный ста-нок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фре-зерной головы без пиноли
o Автоматическая подача и ускоренное пе-ремещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
Комплект поставки
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
| MUF2000 Servo | |
|---|---|
| Макс. диаметр торцевого фрезерования |
150 мм |
| Макс. диаметр концевого фрезерования |
40 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 27 |
30-2050 об/мин |
| Конус шпинделя |
ISO50 |
|
Перемещение консоли |
500 мм |
| Диапазон наклона головки |
±360⁰ |
|
Расстояние ось шпинделя-консоль |
45-745 мм |
|
Расстояние шпиндель-стол |
50-550 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола |
2000х500 мм |
|
Перемещение стола по оси XхYхZ |
1400x700x500 мм |
|
Автоматическое перемещение по осям X/Y (плавно) |
10-1000 мм/мин |
|
Автоматическое перемещение по оси Z (плавно) |
5-500 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z (плавно) |
2200/2200/1100 мм/мин |
|
Макс. крутящий момент сервомоторов X/Y |
18Nm |
|
Макс. крутящий момент сервомотора ось Z |
27Nm с тормозом |
|
Мощность сервомоторов по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
1800 кг |
| Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
| Мощность двигателя(горизонт/верт) |
7,5 кВт |
| Габаритные размеры |
2625х2860х2100 мм |
|
Масса |
4500 кг |
| Комплект | |
|---|---|
| УЦИ по трем осям(SINO) | |
| Автоподача стола по осям X/Y | |
| Электромотор подъема стола оси Z | |
| Зажимная тяга | |
| Система подвода СОЖ | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации | |
| Стандарт СЕ | |
| Электрокомпоненты Schneider electric |
