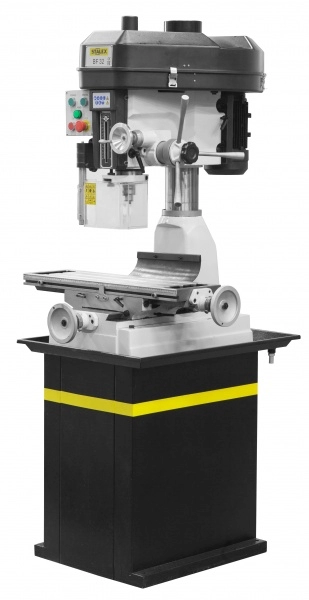

Сверлильно-фрезерный станок STALEX BF32
Характеристики
| Мощность двигателя, кВт | 1.5 |
| Макс. диаметр концевой фрезы, мм | 20 |
| Макс. диаметр сверления (Ст. 3), мм | 25 |
| Макс. диаметр торцевого фрезерования, мм | 76 |
Описание
Станок предназначен для фрезерования и сверления черных и цветных металлов, дерева и расщепляемых пластмасс.
-
Мощный двигатель, рассчитанный на непрерывную работу
-
Большой прецизионный крестовый стол
-
Возможность поворота головки на 360°в горизонтальной плоскости
-
Конические подшипники опор шпинделя
-
Точное перемещение пиноли шпинделя
-
Толстостенная чугунная стойка
-
Быстро регулируемый упор глубины сверления
-
Изготовлен по стандарту СЕ
-
Электрокомпоненты Siemens
Комплект поставки:
-
Зажимная тяга M12
-
Сверлильный патрон 1-13 мм с оправкой
-
Подставка с поддоном
-
Фрезерная оправка
-
Инструмент для обслуживания
-
Инструкция по эксплуатации
-
Список запасных частей
-
Сертификат точности
|
|

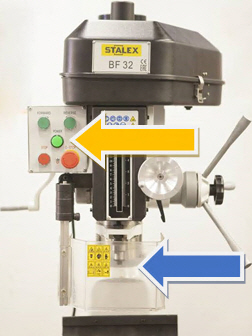

Удобный пульт управления с кнопкой экстренной остановки Защитный экран патрона. Предотвращает вылет стружки из зоны резания. |
|||
|
|

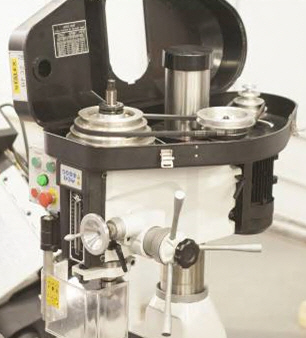

Вращение шпинделя происходит посредством клиноременной передачи. Таблица по смене скоростей находится на защитном кожухе. |
|||
|
|

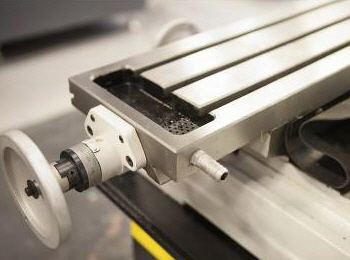

Конструкция станка предусматривает установку системы СОЖ |
|||
|
|

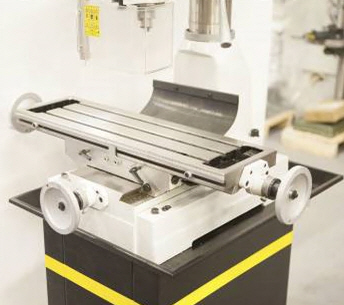

Стол станка перемещается по направляющим типа «ласточкин хвост» с возможностью регулировки зазора клиновыми планками. Станина станка выполнена из высококачественного серого чугуна, что предотвращает вибрацию в процессе работы. |
|||
|
|

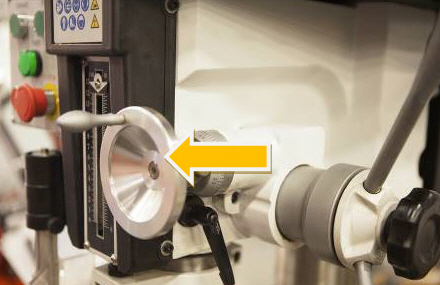

Маховик микроподачи |
Подробные характеристики
|
|
STALEX BF32 |
| Максимальный диаметр сверления (Чугун/Сталь) |
30/25 мм |
| Максимальный диаметр торцевого фрезерования |
76 мм |
| Максимальный диаметр концевой фрезы |
20 мм |
| Диапазон частоты вращения шпинделя, |
100-2080 Об/мин |
| Конус шпинделя |
MТ-3 |
| Вылет шпинделя |
395 мм |
| Поворот фрезерной головы на колонне |
360° |
| Ход пиноли шпинделя |
120 мм |
| Расстояние шпиндель-стол |
460 мм |
| Диаметр стойки |
115 мм |
| Размер стола |
730 х 210 мм |
| Перемещение стола, Х x Y |
500 х 175 мм |
| Т-образный паз, 3 |
14 мм |
| Напряжение питания |
380/50 В/Гц |
| Потребляемая мощность |
1,5 кВт |
| Габаритные размеры (ДхШхВ) |
950х760х1150 мм |
| Масса |
310 кг |
Комплектация
| Зажимная тяга M12 | |
| Сверлильный патрон 1-13 мм с оправкой | |
| Подставка с поддоном | |
| Фрезерная оправка | |
| Инструмент для обслуживания | |
| Инструкция по эксплуатации | |
| Список запасных частей | |
| Сертификат точности |
