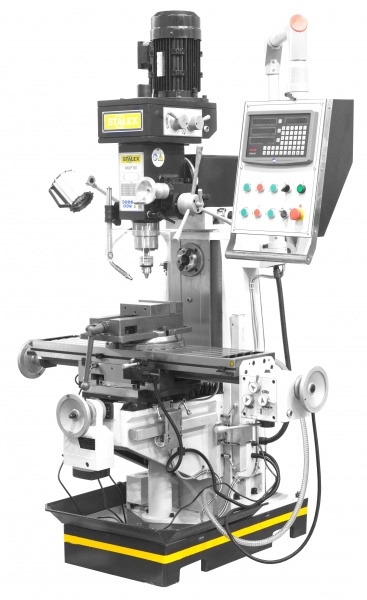

Универсально-фрезерный станок STALEX MUF50
Характеристики
Мощность двигателя, кВт | 1.5/2.2 |
Конус шпинделя | ISO40 |
Напряжение питания, В | 380 |
Размер стола, мм | 1000x240 |
Описание

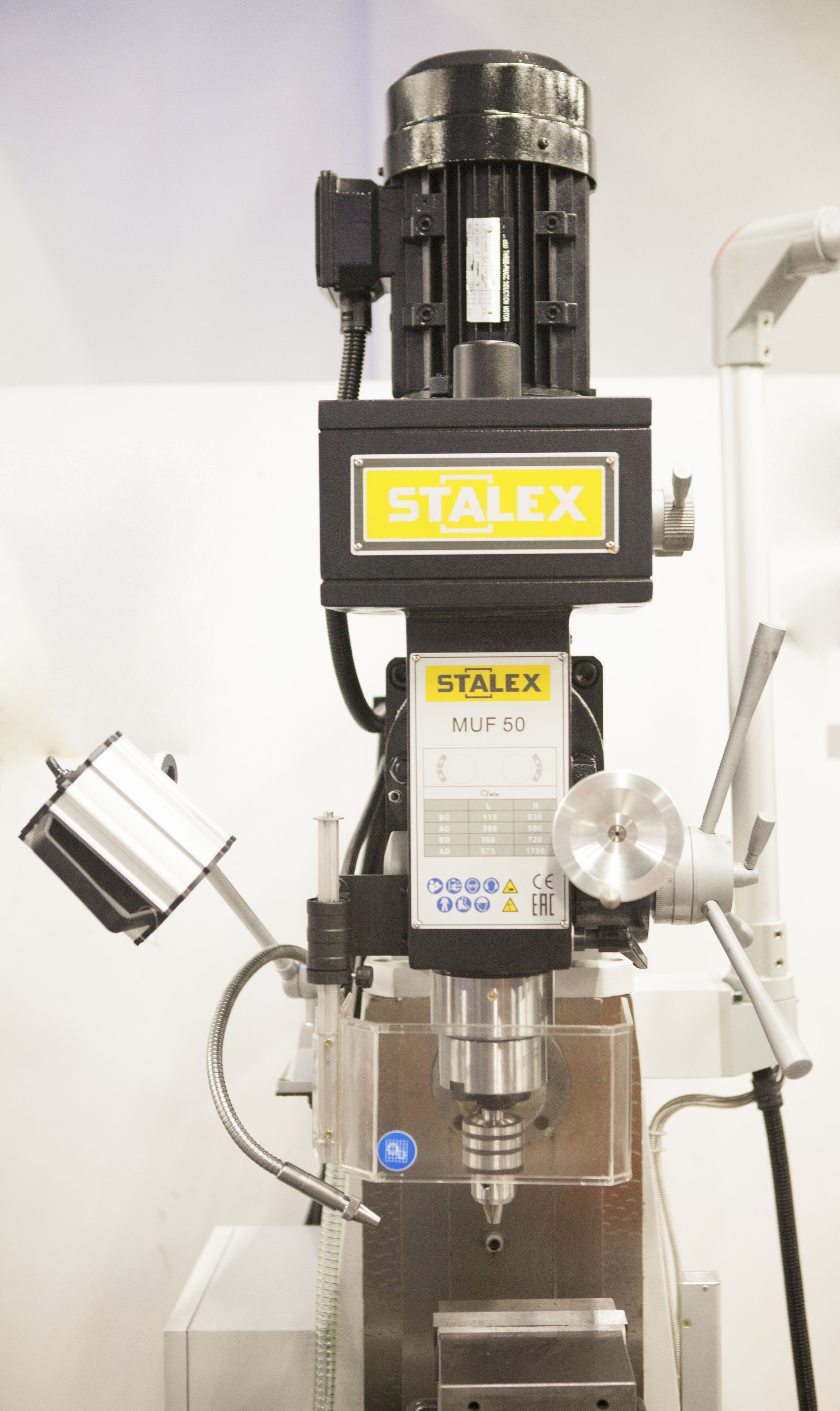

• Вертикальный и горизонтальный шпиндель
• Усиленные упорные подшипники шпинделя

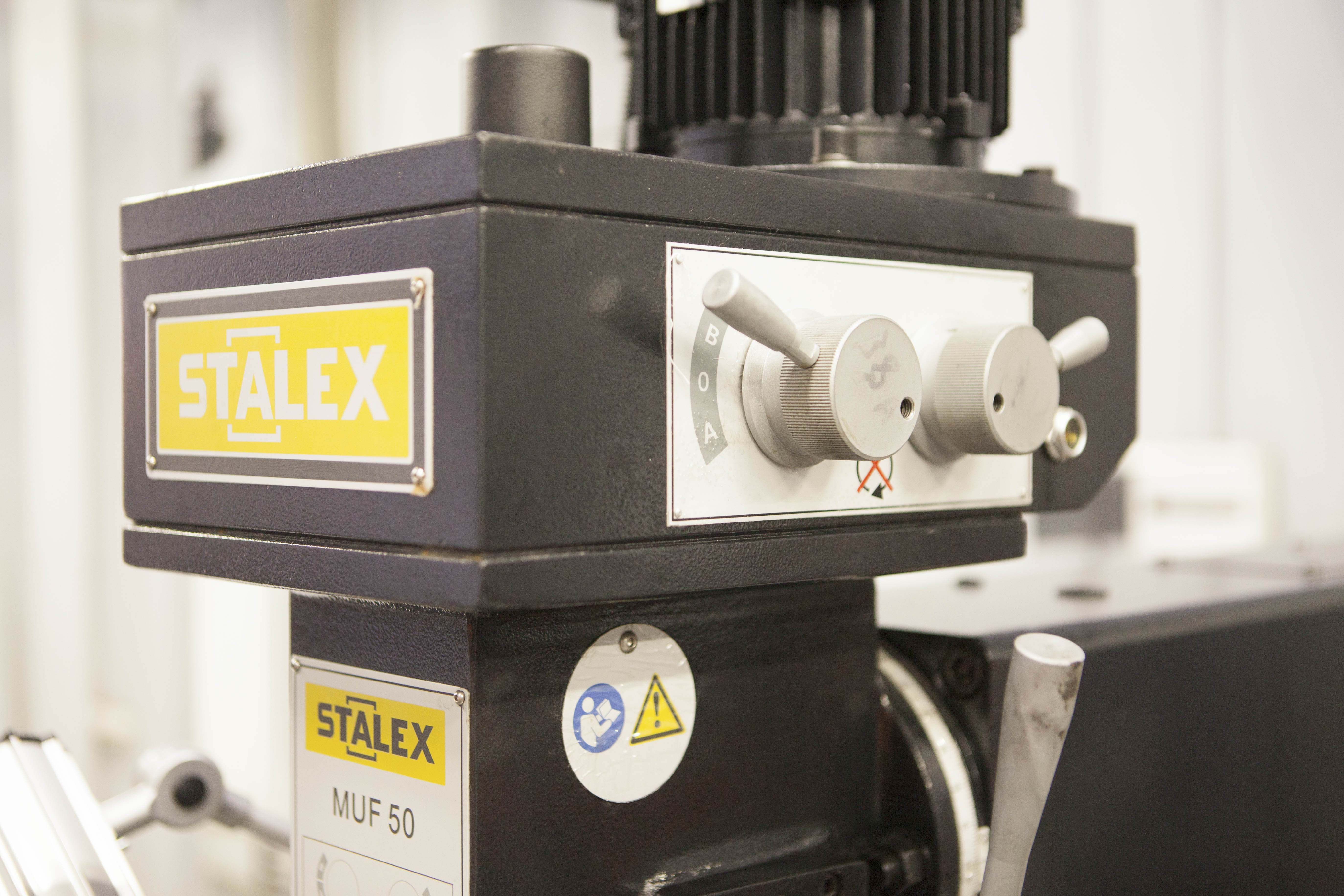

• Вращение вертикального шпинделя через редуктор с зубчатым приводом

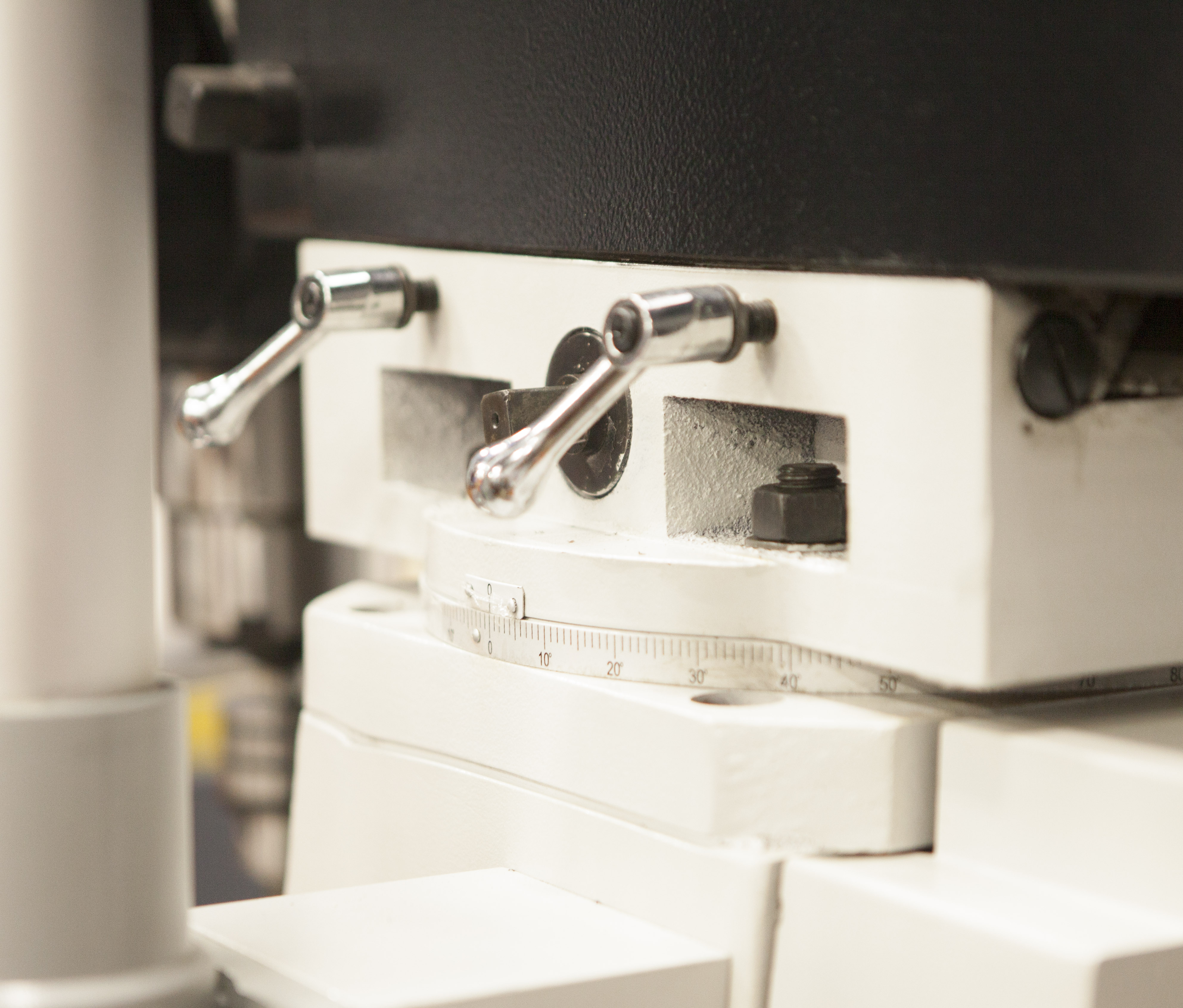

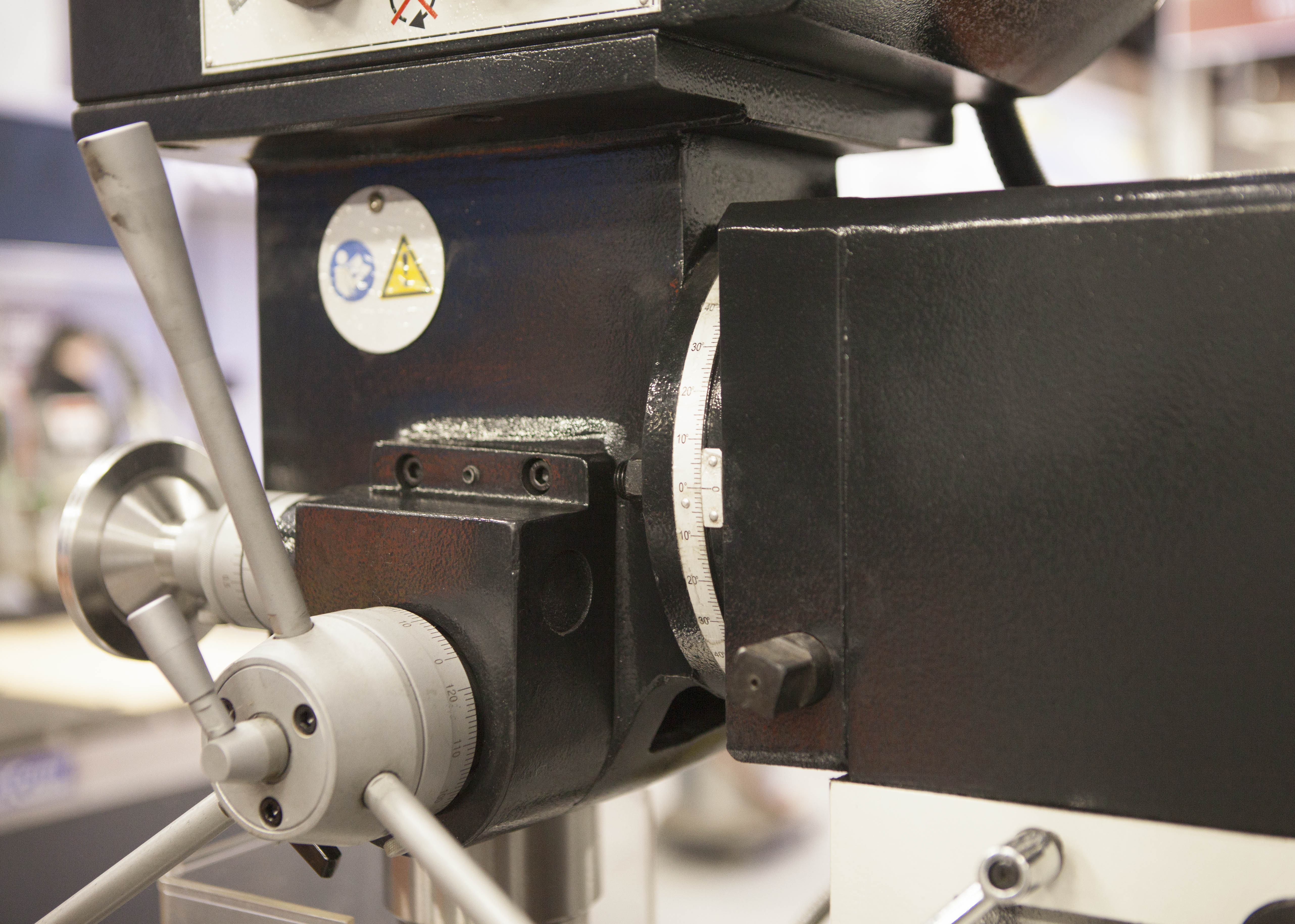

• Наклон фрезерной головки на угол ± 45° влево/вправо

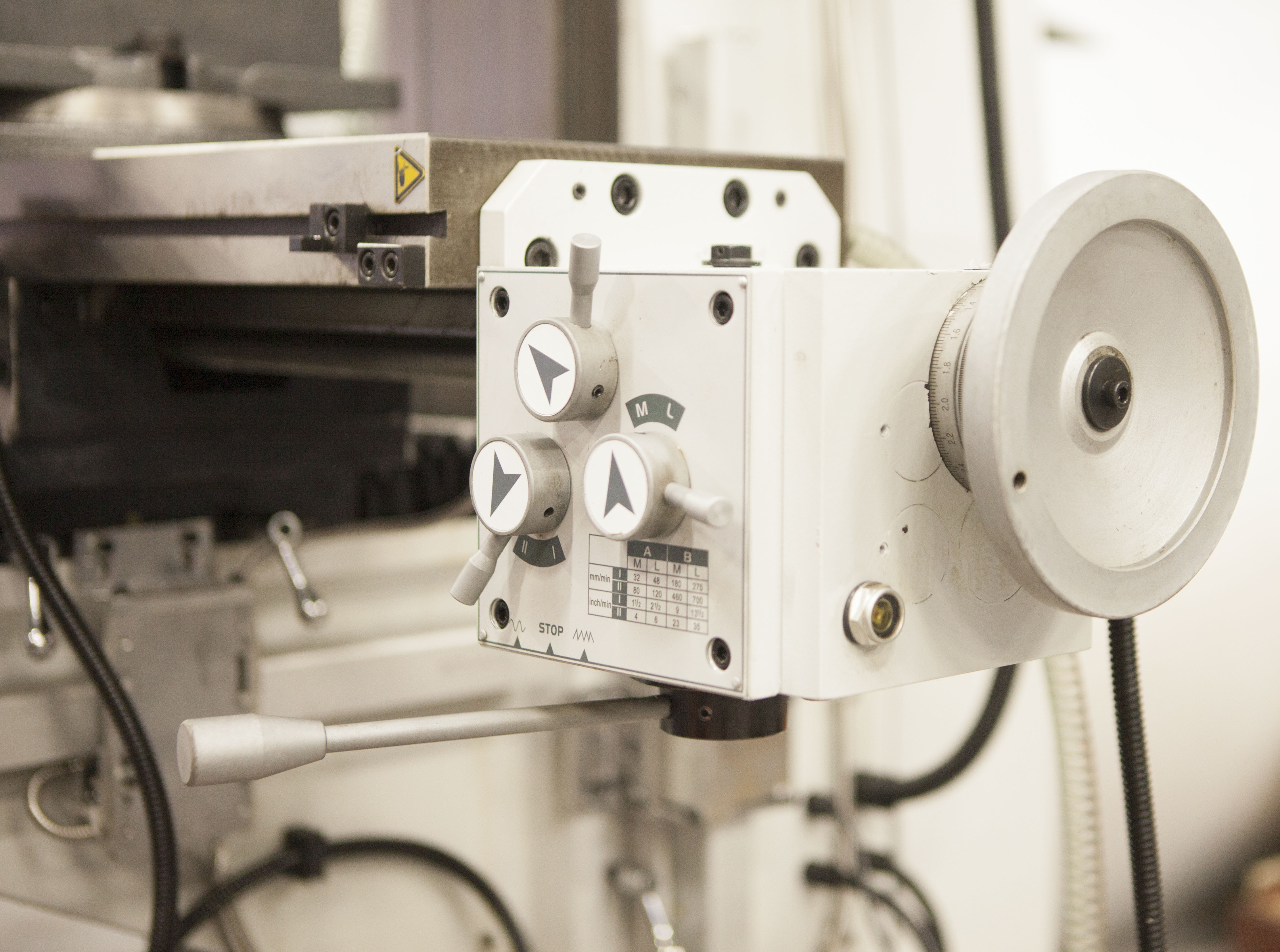

• Автоматическая подача по осям Х/Y
• Встроенное устройство подвода СОЖ
• Лампа местного освещение

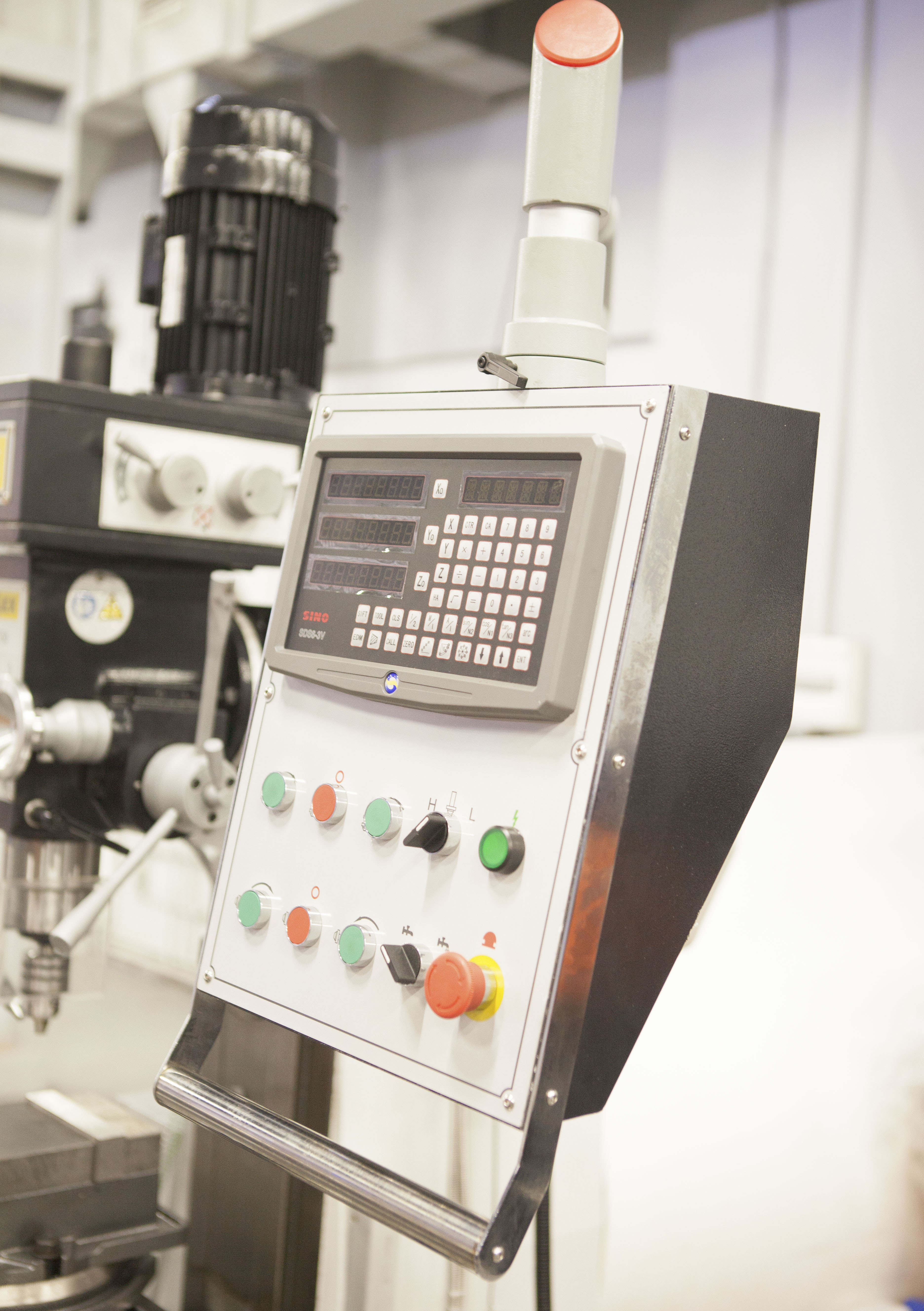

• УЦИ по 3-м осям
• Стандарт СЕ

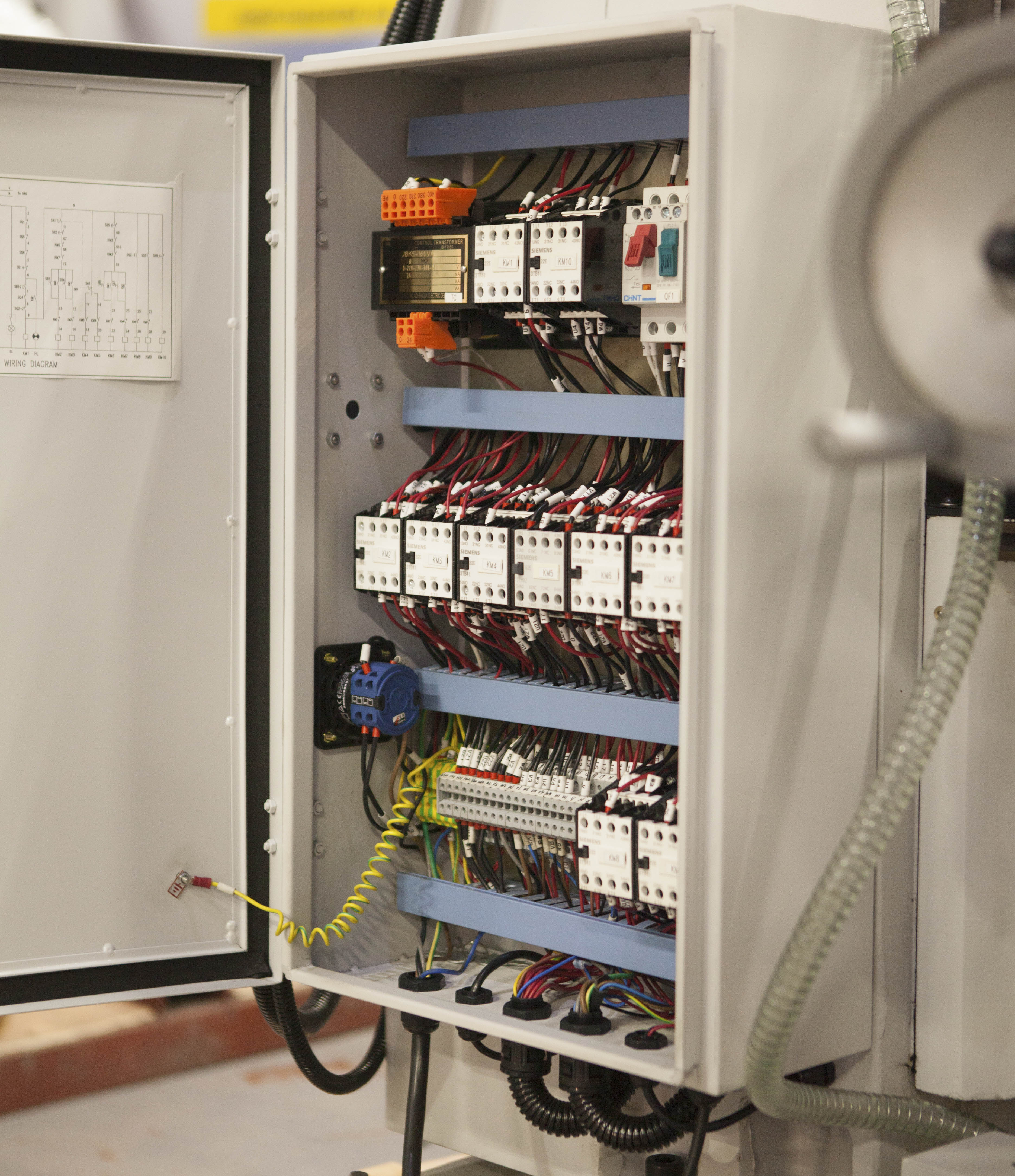

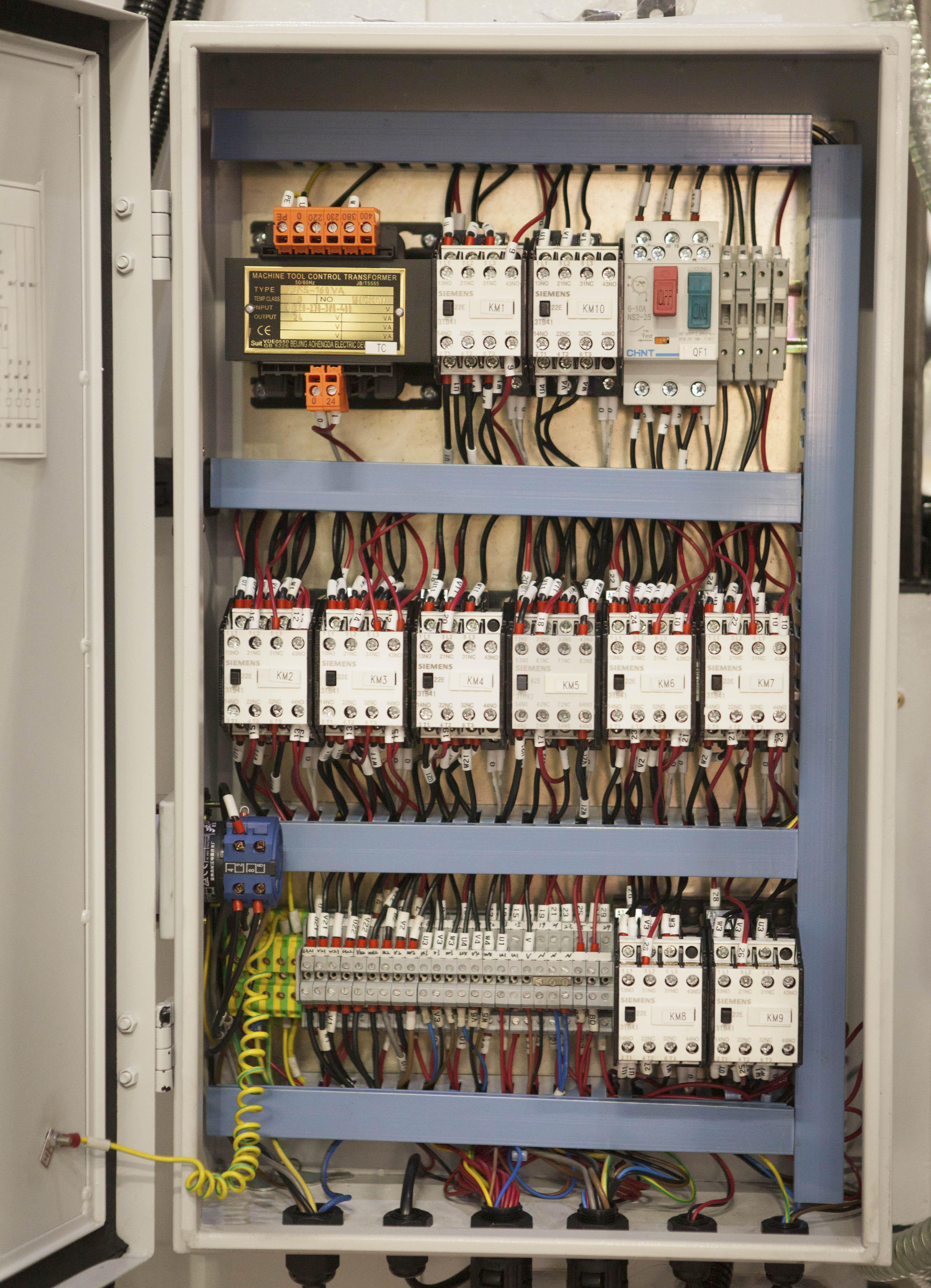

• Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) УЦИ по трем осям
3) Оправка сверлильного патрона
4) Цанговый патрон с набором цанг (4-16мм)
5) Зажимная тяга, 2 шт.
6) Оправка для горизонтального фрезерования.
7) Устройство подвода СОЖ
8) Тиски фрезерные, ширина губок 160 мм
9) Масляный поддон
10) Автоподача по осям X/Y
11) Лампа местного освещения LED
Подробные характеристики
|
MUF50 |
---|---|
Макс. диаметр сверления |
30 мм |
Макс. диаметр торцевого фрезерования |
100 мм |
Макс. диаметр концевого фрезерования |
25 мм |
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
Частота вращения шпинделя, 8 |
115-1750 об/мин |
Конус шпинделя |
ISO40 |
Ход пиноли шпинделя |
125 мм |
Диапазон наклона головки |
±45⁰ |
Расстояние шпиндель-стойка |
230-685 мм |
Расстояние шпиндель-стол |
0-390 мм |
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
Частота вращения шпинделя, 9 |
60-1350 об/мин |
Конус шпинделя |
ISO40 |
Расстояние шпиндель-стол |
0-390 мм |
ФРЕЗЕРНЫЙ СТОЛ | |
Размер стола |
1000x240 мм |
Максимальная нагрузка на стол |
100 кг |
Ход стола по оси Х x Y x Z |
580x180х320 мм |
Ускоренный ход стола по оси Х |
32-700 мм/мин |
Т-образные пазы, 3 |
16 мм |
Напряжение питания |
380 В |
Выходная мощность, вертик./горизонт. |
1,5 кВт |
Потребляемая мощность, вертик./горизонт. |
2,2 кВт |
Габаритные размеры |
1500х1430х2100 мм |
Масса |
980 кг |
Комплектация
Сверлильный патрон Ø16 мм | |
УЦИ по трем осям | |
Оправка сверлильного патрона | |
Цанговый патрон с набором цанг (4-16мм) | |
Зажимная тяга, 2 шт. | |
Оправка для горизонтального фрезерования. | |
Устройство подвода СОЖ | |
Тиски фрезерные, ширина губок 160 мм | |
Масляный поддон | |
Автоподача по осям X/Y | |
Лампа местного освещения LED | |
Инструмент для обслуживания |
