Вертикально-фрезерный станок STALEX X5040
Артикул: X5040
Категория: Вертикально-фрезерные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Изготовлен из высококачественного чугуна и стали
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматизированный ход стола X, Y, Z
- ШВП по осям X/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- УЦИ по 3- осям
- Изготовлен по стандарту СЕ
Комплект поставки
- Оправки ISO50/MT-4.
- Зажимная тяга М24х700 мм
- Оправка фрезерная ISO50.
- Цанговый патрон ISO50/ER32 с комплектом цанг
- Лампа местного освещения LED
- Тиски станочные 160 мм
- Инструмент для обслуживания
- Инструкция по эксплуатации
- Тех. характеристики
STALEX X5040
Размер стола, мм
1700×400
Кол-во Т-пазов, шт.
3
Размер Т-пазов, мм
18
Расстояние между Т-пазами, мм
90
Максимальная нагрузка на стол, кг
800
Наклон фрезерной головки
±45°
Продольное перемещение (ручное/авт.), мм
900/880
Поперечное перемещение (ручное/авт.), мм
315/300
Вертикальное перемещение (ручное/авт.), мм
385/365
Конус шпинделя
ISO50 7:24
Ход пиноли шпинделя, мм
85
Частота вращения шпинделя, об/мин
30-1500
Диапазон скоростей шпинделя
18
Расстояние от торца шпинделя до поверхности стола, мм
130-515
Расстояние от оси шпинделя до колонны, мм
450
Диапазон скоростей подачи продольной/поперечной, мм/мин
23-1180/18
Диапазон скоростей подачи вертикальной, мм/мин
8-394/18
Ускоренная подача продольная\поперечная по осям X/Y, мм/мин
2300
Ускоренная подача вертикальная по оси Z, мм/мин
770
Мощность двигателя горизонтального шпинделя, кВт
11
Мощность двигателя подачи, кВт
3
Мощность двигателя подачи СОЖ, кВт
0,125
Габаритные размеры (Д × Ш × В), мм
2560×2130×2300
Масса нетто, кг
4250
- Комплектация
Комплект Оправки ISO50/MT-4 Зажимная тяга М24х700 мм Оправка фрезерная ISO50 Цанговый патрон ISO50/ER32 с комплектом цанг Лампа местного освещения LED Тиски станочные 160 мм Инструмент для обслуживания Инструкция по эксплуатации -
Аксессуары
- Изготовлен из высококачественного чугуна и стали
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматизированный ход стола X, Y, Z
- ШВП по осям X/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- УЦИ по 3- осям
- Изготовлен по стандарту СЕ
Комплект поставки
- Оправки ISO50/MT-4.
- Зажимная тяга М24х700 мм
- Оправка фрезерная ISO50.
- Цанговый патрон ISO50/ER32 с комплектом цанг
- Лампа местного освещения LED
- Тиски станочные 160 мм
- Инструмент для обслуживания
- Инструкция по эксплуатации
|
|
STALEX X5040 |
|
Размер стола, мм |
1700×400 |
|
Кол-во Т-пазов, шт. |
3 |
|
Размер Т-пазов, мм |
18 |
|
Расстояние между Т-пазами, мм |
90 |
|
Максимальная нагрузка на стол, кг |
800 |
|
Наклон фрезерной головки |
±45° |
|
Продольное перемещение (ручное/авт.), мм |
900/880 |
|
Поперечное перемещение (ручное/авт.), мм |
315/300 |
|
Вертикальное перемещение (ручное/авт.), мм |
385/365 |
|
Конус шпинделя |
ISO50 7:24 |
|
Ход пиноли шпинделя, мм |
85 |
|
Частота вращения шпинделя, об/мин |
30-1500 |
|
Диапазон скоростей шпинделя |
18 |
|
Расстояние от торца шпинделя до поверхности стола, мм |
130-515 |
|
Расстояние от оси шпинделя до колонны, мм |
450 |
|
Диапазон скоростей подачи продольной/поперечной, мм/мин |
23-1180/18 |
|
Диапазон скоростей подачи вертикальной, мм/мин |
8-394/18 |
|
Ускоренная подача продольная\поперечная по осям X/Y, мм/мин |
2300 |
|
Ускоренная подача вертикальная по оси Z, мм/мин |
770 |
|
Мощность двигателя горизонтального шпинделя, кВт |
11 |
|
Мощность двигателя подачи, кВт |
3 |
|
Мощность двигателя подачи СОЖ, кВт |
0,125 |
|
Габаритные размеры (Д × Ш × В), мм |
2560×2130×2300 |
|
Масса нетто, кг |
4250 |
| Комплект | |
|---|---|
| Оправки ISO50/MT-4 | |
| Зажимная тяга М24х700 мм | |
| Оправка фрезерная ISO50 | |
| Цанговый патрон ISO50/ER32 с комплектом цанг | |
| Лампа местного освещения LED | |
| Тиски станочные 160 мм | |
| Инструмент для обслуживания | |
| Инструкция по эксплуатации |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |

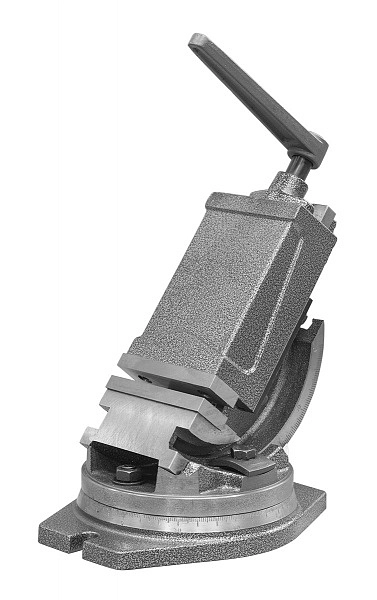

| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
