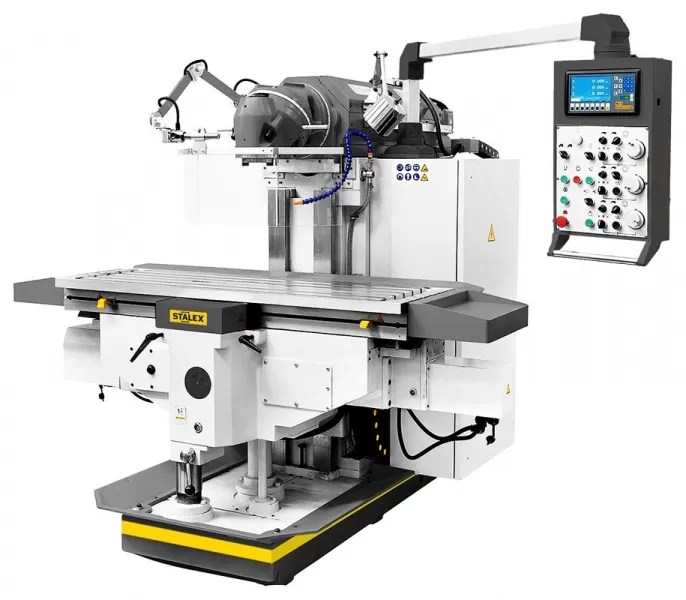

Широкоуниверсальный фрезерный станок STALEX MUF1600 Vario
Характеристики
| Мощность двигателя, кВт | 11.0 |
Описание
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Привод ШВП по осям X/Y/Z
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Бесступенчато регулируемая автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Высокая скорость ускоренных перемещений
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y/Z
- Все направляющие закалены и отшлифованы
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Sсhneider electric
Комплект поставки
- УЦИ по трем осям(SINO)
- Выносной пульт управления
- ШВП по осям X/Y
- Автоподача стола по осям X/Y
- LED рабочая лампа
- Электромотор подъема стола по оси Z
- Зажимная тяга.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Электрокомпоненты Schneider electric
Подробные характеристики
|
Модель |
MUF1600 Vario |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,2 |
30-390/390-2050 об/мин |
|
Конус шпинделя |
ISO50; 7:24 |
|
Перемещение консоли |
500 мм |
|
Диапазон наклона головки |
±360⁰ |
|
Расстояние шпиндель-стол |
50-550 мм |
|
Расстояние ось шпинделя-консоль |
45-745 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
1600х500 мм |
|
Перемещение стола по оси XхYхZ |
1200x700x500 мм |
|
Автоматическое перемещение по осям X/Y, (плавно) |
10-1000 мм/мин |
|
Автоматическое перемещение по оси Z, (плавно) |
5-500 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z, (плавно) |
2200/2200/1100 мм/мин |
|
Макс. крутящий момент сервомоторов X/Y |
18Nm |
|
Макс. крутящий момент сервомотора по оси Z |
27Nm с тормозом |
|
Мощность сервомоторов по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
1000 кг |
|
Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
|
Мощность двигателя(горизонт/верт) |
11 кВт |
|
Габаритные размеры(ДхШхВ) |
2625х2460х2100 мм |
|
Масса нетто |
4500 кг |
Комплектация
| УЦИ по трем осям(SINO) | |
| Автоподача стола по осям X/Y | |
| Электромотор подъема стола оси Z | |
| Зажимная тяга | |
| Система подвода СОЖ | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации | |
| Выносной пульт управления | |
| Электрокомпоненты Schneider electric | |
| ШВП по осям X/Y | |
| LED рабочая лампа |
