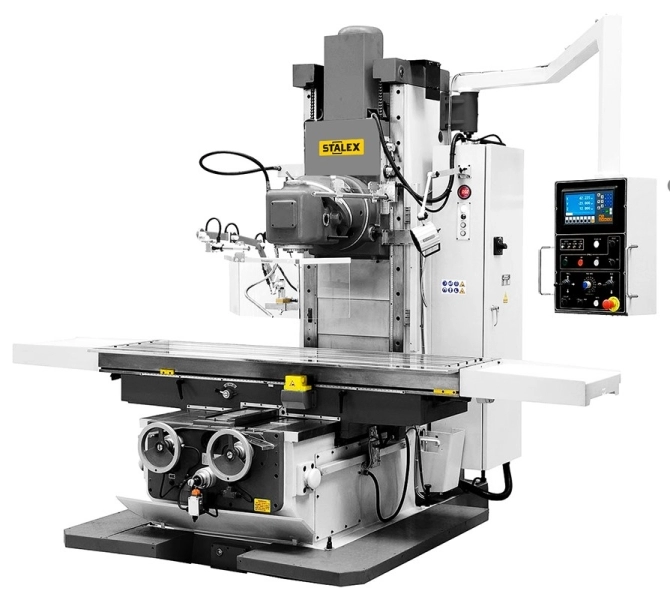

Бесконсольный универсально-фрезерный станок STALEX BFM2500 Servo

Описание

Бесконсольные универсальные фрезерные станки типа BFM2500 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении, позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.

Комплект поставки

Сервомоторы по осям X/Y/Z
ШВП по осям X/Y/Z
Электрический маховик для осей X/Y/Z
УЦИ по 3-м осям (Sino)
Машинные тиски 200 мм
Фрезерная оправка ISO50/Ø40
Переходник ISO50/MT4
Опора для горизонтальной оправки
Частотно-регулируемый привод подач(инвертер)
Автоподача по осям X/Y
Автоматическая смазка направляющих
Выносной пульт управления с УЦИ
Schneider Electric электрокомпоненты
LED лампа освещения
Телескопическая защита по осям Y/ Z
Система подачи СОЖ

Подробные характеристики

Параметры	BFM2500 Servo
Конус шпинделя	ISO50, 7:24
Размер стола	2500× 600 мм
Максимальная нагрузка на стол	2500 кг
Перемещение по осям X, Y	1800×700 мм
Перемещение по оси Z	680 мм
Т-образные пазы	5/20/100 мм
Расстояние между осью шпинделя и колонной	660 мм
Расстояние шпиндель/стол(вертикально)	10 – 680 мм
Диапазон оборотов шпинделя,2(Серводвигатель)	6-300/300-1500 об/мин
Поворот фрезерной головки	360º
Скорость подачи по X, Y (Бесступенчато)	2,5-3000 мм/мин
Скорость подачи по Z, (Бесступенчато)	2,5-2500 мм/мин
Ускоренные подачи по осям X/Y	6000 мм/мин
Ускоренное перемещение по оси Z	3000 мм/мин
Максимальный крутящий момент серводвигателя по осям X/Y/Z	18/18/23 Nm
Мощность сервомоторов по осям X/Y/Z	3,6 КВт
Мощность главного привода(серводвигатель)	15,0 кВт
Системы СОЖ	0,9 кВт
Габариты станка (ДхШхВ)	4380x2680x2800 мм
Габариты упаковки/вес	1)2550х2100х2250 мм 2)2850х2250х1400 мм
Масса станка	9000 кг

Комплектация


Сервомоторы по осям X/Y/Z
ШВП по осям X/Y/Z
Электрический маховик для осей X/Y/Z
УЦИ по 3-м осям (Sino)
Машинные тиски 200 мм
Фрезерная оправка ISO50/Ø40
Переходник ISO50/MT4
Опора для горизонтальной оправки
Частотно-регулируемый привод подач(инвертер)
Автоподача по осям X/Y
Автоматическая смазка направляющих
Выносной пульт управления с УЦИ
Schneider Electric электрокомпоненты
LED лампа освещения
Телескопическая защита по осям Y/ Z
Система подачи СОЖ
