Артикул: 102473

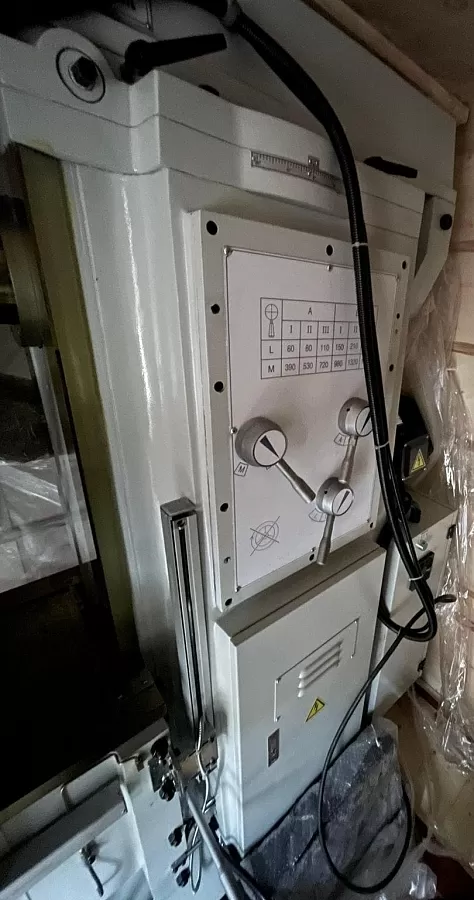

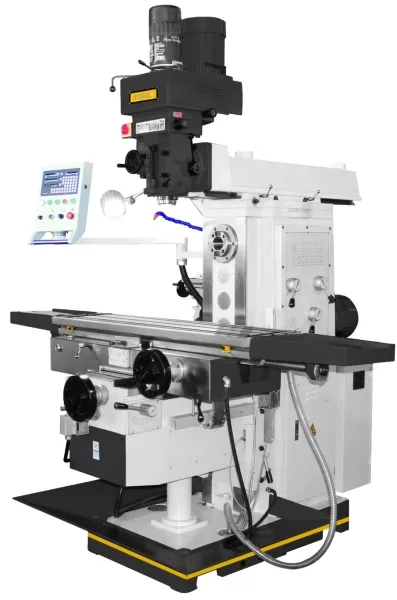

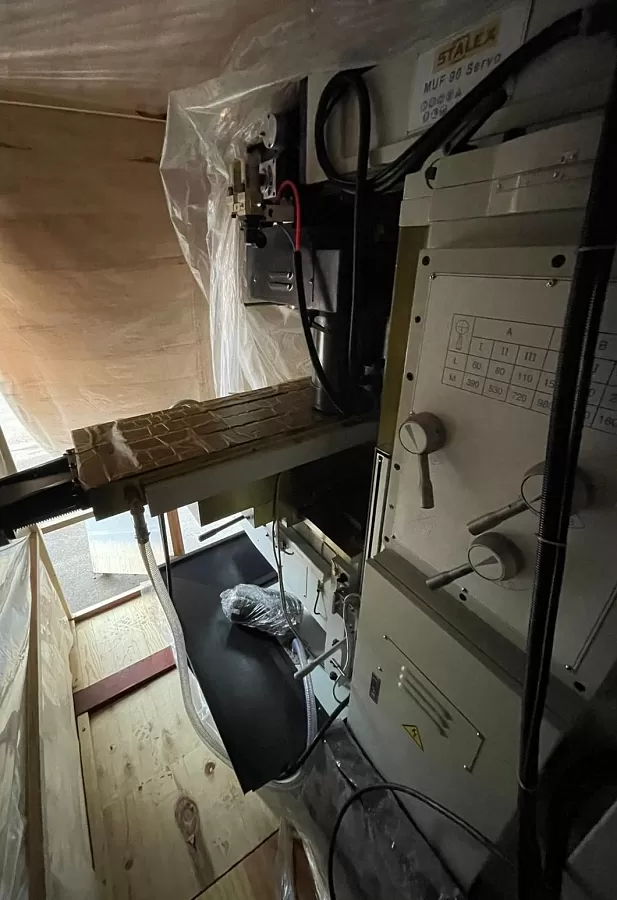

Универсально-фрезерный станок STALEX MUF90 Servo

3 475 500 ₽ -37%

2 169 000 ₽

В наличии

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

В наличии

Артикул: 32645

Характеристики

Все характеристики

Мощность двигателя, кВт

5.0/5.5

Универсально-фрезерный станок STALEX MUF90 Servo

Описание

Вертикальный и горизонтальный шпиндель
Усиленные упорные подшипники шпинделя
Автоматическая подача по осям Х/Y/Z
Вращение на шпиндель, передается посредством клиноременной передачи
Автоподача пиноли шпинделя
Серводвигатель перемещений по осям X/Y/Z
Пневмозажим инструмента
Пульт управления нового образца
Встроенное устройство подвода СОЖ
Лампа местного освещения
Изготовлен по стандарту СЕ
Электрокомпоненты Schneider Electric

Комплект поставки

Зажимная тяга, 2 шт.
Тиски 160 мм
Цанговый патрон с набором цанг ER32/ISO40
Оправка для горизонтального фрезерования.
LED лампа местного освещения
Система подачи СОЖ
Инструмент для обслуживания
УЦИ по трем осям

Подробные характеристики

Модель станка	MUF90 Servo
Размер стола	1600х360 мм
Перемещение стола по оси X	1300 мм
Перемещение стола по оси Y	320 мм
Перемещение стола по оси Z	450 мм
Диапазон рабочих подач по осям Х/ Y/ Z	30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z	1200/800/600 мм/мин
Т-пазы	3-18-80 мм
Конус шпинделя	ISO50 7:24(гор) ISO40 7:24(верт)
Ход пиноли шпинделя	127 мм
Автоподача пиноли шпинделя	0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол	180-630 мм
Поворот стола в горизонтальной плоскости	±45
Расстояние от оси горизонтального шпинделя до поверхности стола	0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли	245 мм
Перемещения консоли в горизонтальной плоскости	550 мм
Скорость вращения шпинделя	60-1800 об/мин (гор),12 65-4660 об/мин (верт),16
Мощность главного двигателя	5.0 (гор)/ 5.5(верт) кВт
Крутящий момент AC сервопривода оси X, Y, Z	15 Nм
Габаритные размеры упаковки	2500×2200×2500 мм
Объем бака СОЖ	55 л
Объем масла в горизонтальной коробке передач	14 л
Масса нетто/брутто	2850/3050 кг

Комплектация


Зажимная тяга	2 шт.
Тиски 160 мм
Цанговый патрон с набором цанг ER32/ISO40
Оправка для горизонтального фрезерования.
LED лампа местного освещения
Система подачи СОЖ
Инструмент для обслуживания
УЦИ по трем осям

Описание

Вертикальный и горизонтальный шпиндель
Усиленные упорные подшипники шпинделя
Автоматическая подача по осям Х/Y/Z
Вращение на шпиндель, передается посредством клиноременной передачи
Автоподача пиноли шпинделя
Серводвигатель перемещений по осям X/Y/Z
Пневмозажим инструмента
Пульт управления нового образца
Встроенное устройство подвода СОЖ
Лампа местного освещения
Изготовлен по стандарту СЕ
Электрокомпоненты Schneider Electric

Комплект поставки

Зажимная тяга, 2 шт.
Тиски 160 мм
Цанговый патрон с набором цанг ER32/ISO40
Оправка для горизонтального фрезерования.
LED лампа местного освещения
Система подачи СОЖ
Инструмент для обслуживания
УЦИ по трем осям

Характеристики

Модель станка	MUF90 Servo
Размер стола	1600х360 мм
Перемещение стола по оси X	1300 мм
Перемещение стола по оси Y	320 мм
Перемещение стола по оси Z	450 мм
Диапазон рабочих подач по осям Х/ Y/ Z	30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z	1200/800/600 мм/мин
Т-пазы	3-18-80 мм
Конус шпинделя	ISO50 7:24(гор) ISO40 7:24(верт)
Ход пиноли шпинделя	127 мм
Автоподача пиноли шпинделя	0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол	180-630 мм
Поворот стола в горизонтальной плоскости	±45
Расстояние от оси горизонтального шпинделя до поверхности стола	0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли	245 мм
Перемещения консоли в горизонтальной плоскости	550 мм
Скорость вращения шпинделя	60-1800 об/мин (гор),12 65-4660 об/мин (верт),16
Мощность главного двигателя	5.0 (гор)/ 5.5(верт) кВт
Крутящий момент AC сервопривода оси X, Y, Z	15 Nм
Габаритные размеры упаковки	2500×2200×2500 мм
Объем бака СОЖ	55 л
Объем масла в горизонтальной коробке передач	14 л
Масса нетто/брутто	2850/3050 кг

Комплектация


Зажимная тяга	2 шт.
Тиски 160 мм
Цанговый патрон с набором цанг ER32/ISO40
Оправка для горизонтального фрезерования.
LED лампа местного освещения
Система подачи СОЖ
Инструмент для обслуживания
УЦИ по трем осям
