Артикул: X5032A

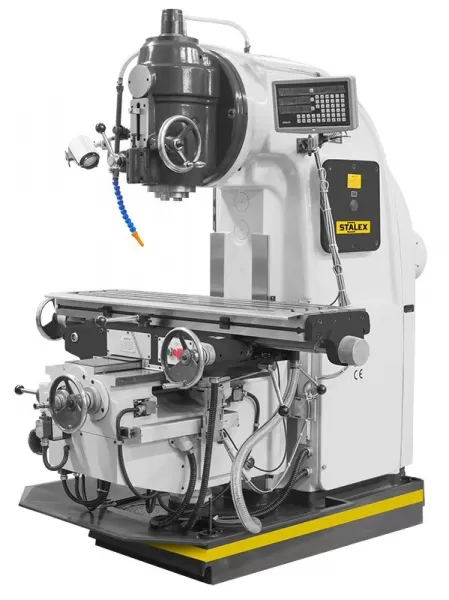

Вертикально-фрезерный станок STALEX X5032A DRO
Наличие уточняйте
Наличие уточняйте
Артикул: 1586
Характеристики
| Мощность двигателя, кВт | 7.5 |
| Конус шпинделя | ISO50 (7:24) |
| Напряжение питания, В | 380 |
| Размер стола, мм | 1320x320 |
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Изготовлен из высококачественного чугуна и стали
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматизированный ход стола X, Y, Z
o ШВП по осям X/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
Комплект поставки
1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям
o Изготовлен из высококачественного чугуна и стали
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматизированный ход стола X, Y, Z
o ШВП по осям X/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
Комплект поставки
1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям
Подробные характеристики
|
|
STALEX X5032A | |
|---|---|---|
| Конус шпинделя |
ISO 50 (7:24) |
|
| Частота вращения шпинделя, 18 |
30-1500 об/мин |
|
| Ход пиноли шпинделя |
70 мм |
|
| Диаметр отверстия шпинделя |
29 мм |
|
| Расстояние шпиндель-стол(мин/макс) |
60/410 мм |
|
| Расстояние шпиндель-стойка |
350 мм |
|
| Размер рабочего стола |
1320х320 мм |
|
| Перемещение стола по оси X, Y |
700х255 мм |
|
| Ускоренное перемещение стола X/Y/Z |
2300/1533/770 мм/мин |
|
| Диапазон скорости подачи стола: | ||
| Продольное, 18 |
23,5-1180 мм/мин |
|
| Поперечное, 18 |
15-786 мм/мин |
|
| Вертикальное, 18 |
8-394 мм/мин |
|
| Максимальный вертикальный ход стола (мех/ручной) |
330/350 мм |
|
| Максимальный поперечный ход стола(мех/ручной) |
255/240 мм |
|
| Максимальный продольный ход стола(мех/ручной) |
700/680 мм |
|
| Деление лимбаь |
0,05 мм |
|
| Продольное |
0,05 мм |
|
| Поперечное |
0,05 мм |
|
| Вертикальное |
0,05 мм |
|
| Пазы Т-образные |
3х18 мм |
|
| Расстояние между пазами |
70 мм |
|
| Диапазон поворота головки шпинделя |
± 45° |
|
| Общая мощность |
11 кВт |
|
| Мощность главного привода |
7,5 кВт |
|
| Мощность мотора перемещения X /Y/Z |
1,5 кВт |
|
| Двигатель насоса СОЖ |
0,125 кВт |
|
| Подача СОЖ |
22 л/мин |
|
| Максимальная нагрузка на стол |
500 кг |
|
| Габаритные размеры (ДхШхВ) |
1900х1670х1960 мм |
|
| Масса |
2800 кг |
|
Комплектация
| Цанговый патрон с набором цанг | 8 шт. |
| Оправка ISO50/MT4 | |
| Тиски фрезерные 160 мм | |
| Оправка ISO50 для торцевых фрез | |
| Лампа местного освещения | |
| Инструмент для обслуживания | |
| УЦИ по трем осям |
Аксессуары
Наличие уточняйте

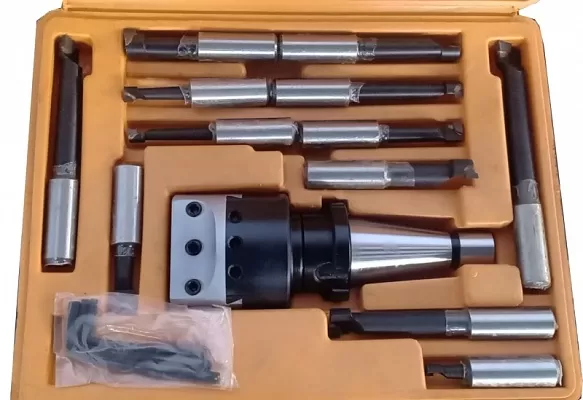

Расточная головка конус ISO50 (с набором расточных резцов из 12 шт.)
