Артикул: X5040

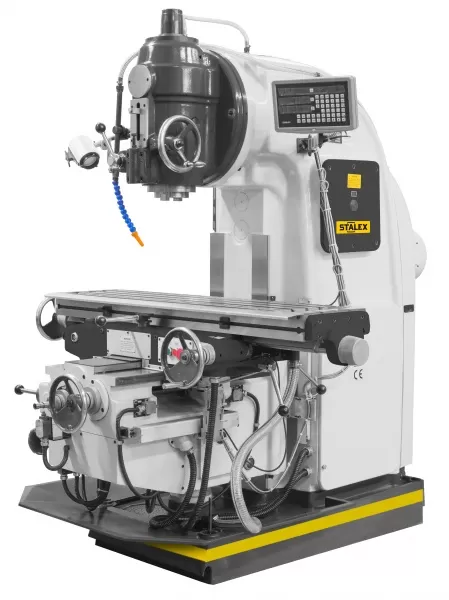

Вертикально-фрезерный станок STALEX X5040
Наличие уточняйте
Наличие уточняйте
Артикул: 12062
Характеристики
| Мощность двигателя, кВт | 7.5 |
| Макс. диаметр концевой фрезы, мм | 40 |
| Макс. диаметр сверления (Ст. 3), мм | 50 |
| Макс. диаметр торцевого фрезерования, мм | 100 |
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
Комплект поставки
- Изготовлен из высококачественного чугуна и стали
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматизированный ход стола X, Y, Z
- ШВП по осям X/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- УЦИ по 3- осям
- Изготовлен по стандарту СЕ
Комплект поставки
- Оправки ISO50/MT-4.
- Зажимная тяга М24х700 мм
- Оправка фрезерная ISO50.
- Цанговый патрон ISO50/ER32 с комплектом цанг
- Лампа местного освещения LED
- Тиски станочные 160 мм
- Инструмент для обслуживания
- Инструкция по эксплуатации
Подробные характеристики
|
|
STALEX X5040 |
|
Размер стола, мм |
1700×400 |
|
Кол-во Т-пазов, шт. |
3 |
|
Размер Т-пазов, мм |
18 |
|
Расстояние между Т-пазами, мм |
90 |
|
Максимальная нагрузка на стол, кг |
800 |
|
Наклон фрезерной головки |
±45° |
|
Продольное перемещение (ручное/авт.), мм |
900/880 |
|
Поперечное перемещение (ручное/авт.), мм |
315/300 |
|
Вертикальное перемещение (ручное/авт.), мм |
385/365 |
|
Конус шпинделя |
ISO50 7:24 |
|
Ход пиноли шпинделя, мм |
85 |
|
Частота вращения шпинделя, об/мин |
30-1500 |
|
Диапазон скоростей шпинделя |
18 |
|
Расстояние от торца шпинделя до поверхности стола, мм |
130-515 |
|
Расстояние от оси шпинделя до колонны, мм |
450 |
|
Диапазон скоростей подачи продольной/поперечной, мм/мин |
23-1180/18 |
|
Диапазон скоростей подачи вертикальной, мм/мин |
8-394/18 |
|
Ускоренная подача продольная\поперечная по осям X/Y, мм/мин |
2300 |
|
Ускоренная подача вертикальная по оси Z, мм/мин |
770 |
|
Мощность двигателя горизонтального шпинделя, кВт |
11 |
|
Мощность двигателя подачи, кВт |
3 |
|
Мощность двигателя подачи СОЖ, кВт |
0,125 |
|
Габаритные размеры (Д × Ш × В), мм |
2560×2130×2300 |
|
Масса нетто, кг |
4250 |
Комплектация
| Оправки ISO50/MT-4 | |
| Зажимная тяга М24х700 мм | |
| Оправка фрезерная ISO50 | |
| Цанговый патрон ISO50/ER32 с комплектом цанг | |
| Лампа местного освещения LED | |
| Тиски станочные 160 мм | |
| Инструмент для обслуживания | |
| Инструкция по эксплуатации |
