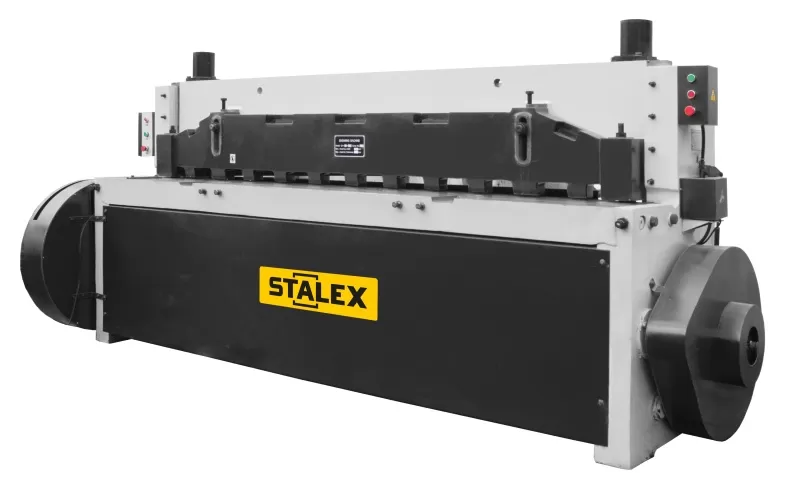

Гильотина электромеханическая STALEX Q11 8x2500
Характеристики
| Максимальная толщина листа, мм | 8.0 |
| Мощность двигателя, кВт | 11.0 |
Описание
Особенности:
• Станок оснащен качественными долговечными ножами (материал ножей 9CrSi)
• Простая и быстрая регулировка зазора между ножами
• Верхний и нижний нож имеют четырехстороннюю заточку
• Надёжная и простая конструкция, движение ножа производится от электродвигателя через роторный привод
• Предварительный прижим материала перед моментом резки (прижимные пальцы не имеют резиновой вставки, на моделях работая при толщине более 4мм)
• Передние удлинители поддержки листа – 400мм (3шт)
• Ширина рабочего стола до линии реза – 410мм
• Расстояние от заднего упора до линии реза (съёмный упор) – 500мм
• Задний упор для точного позиционирования заготовки, имеет счётчик длины
• Конструкция станка позволяет работать с более низким потреблением энергии
• Высокая скорость резки - до 37 циклов/минуту (в зависимости от толщины и материала)
• Широко используется для работы с листом средней и максимальной величины
• Тип муфты – механический
• Боковой упор для фиксации листа по 90°
• Ножная педаль для удобной фиксации и резки листа
|
|
Упор для листа 90° |
|
|
Ножная педаль |
|
|
Комплектация к станку (инструкция/маслёнка/щуп) |
|
|
Узел регулировки зазора между ножами + стопоры |
|
|
Ребро жёсткости при нагрузке на удар |
Подробные характеристики
|
Наименование |
Q11-8х2500 |
|
|
Артикул |
ед. изм. |
386006 |
|
*Толщина металла сталь σв ≤400МПа |
мм |
2,0-8,0 |
|
Марка стали (режущие ножи) |
|
9CrSi – Сталь инструментальная легированная |
|
Твердость (режущие ножи) |
|
HRC45-50 |
|
Кол-во режущих кромок на верхнем и нижнем ноже |
|
по 4 режущие кромки |
|
Размеры ножей |
мм |
толщина/высота/длина: 80 мм/20 мм/2000 мм |
|
Прочность обрабатываемого материала |
Н/мм² |
≤ 400 |
|
Максимальная длина реза |
мм |
2500 |
|
Угол резки |
|
1,42° |
|
Максимальное число резов в минуту |
циклов /минуту |
37 |
|
Количество непрерывных циклов резки с макс. нагрузкой (циклов/мин) |
циклов /минуту |
10 |
|
Мощность двигателя |
кВт |
11 |
|
Передние удлинители поддержки листа |
мм |
400 (3 шт.) |
|
Ширина рабочего стола до линии реза |
мм |
410 |
|
Механический задний упор |
мм |
500 |
|
Размер упаковки |
мм |
3900x2270x2440 |
|
Масса нетто/брутто |
кг |
6800/7150 |
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 3,5 мм (с пределом прочности σв <600 MРa).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
