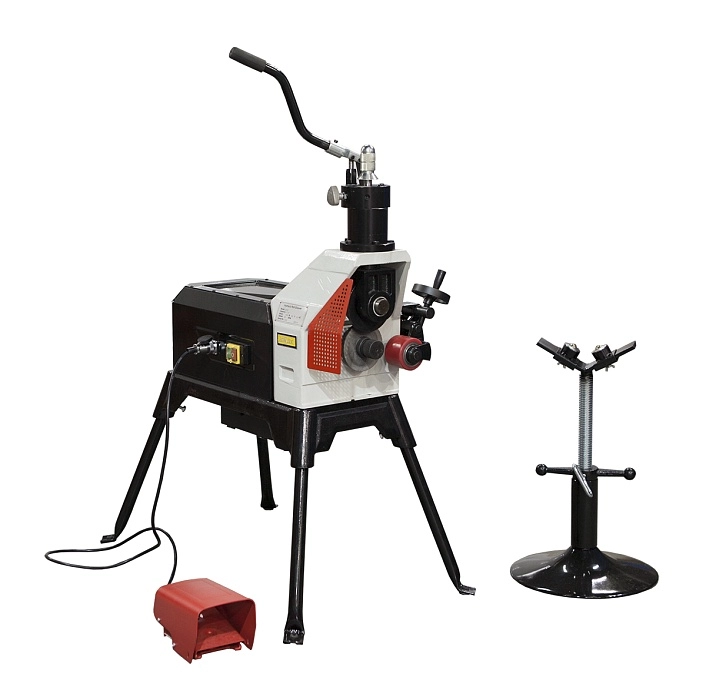

Желобонакатный станок STALEX G12D
Характеристики
| Мощность двигателя, кВт | 1.1 |
| Частота вращения, об/мин | 24 |
| Размеры трубы, мм | 33,5-325 |
Описание

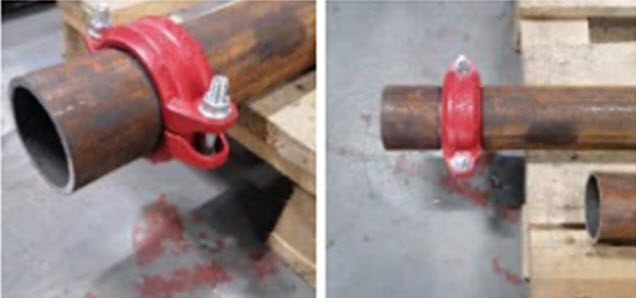

Для пазовых соединений с помощью специальных хомутов или муфт (называются «грувлок»). Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. Быстрое обучение работы со станком. Ролик производит накатку желоба, путём вдавливания во внутрь. Регулируется только глубина желобка, остальные параметры стандартизированы (такие как расстояние от края трубы и ширина желобка) и зависят от диаметра трубы.
- Низкий уровень шума при работе станка.
- Легко продавливает материал трубы путем продавливания ролика в трубу.
- Отсутствие абразивной пыли, стружки, искр, или открытого пламени.
- Быстрая накатка желобков на стальных трубах с минимальным шумом (тихая работа), быстрый монтаж получаемых изделий.
- Корпус станка защищен от образования коррозии.
- Станки нашли широкое применение в операциях с последующим соединением труб, без дополнительных операций – таких как резьбовое соединение/сварное соединение.
- Прочная и надёжная конструкция для применения в цеху или на объекте (применяются при монтаже трубопроводных систем), для систем водо и теплоснабжения.
Стандартная комплектация:
- Станок Stalex
- Одностоечная опора для труб
- Оснастка для накатки желобков (4 комплекта роликов)
- Ножной переключатель (педаль)
- Кейс с инструментом
 |

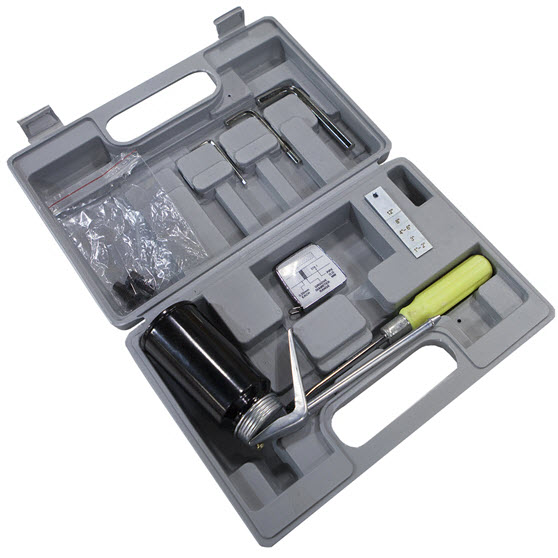

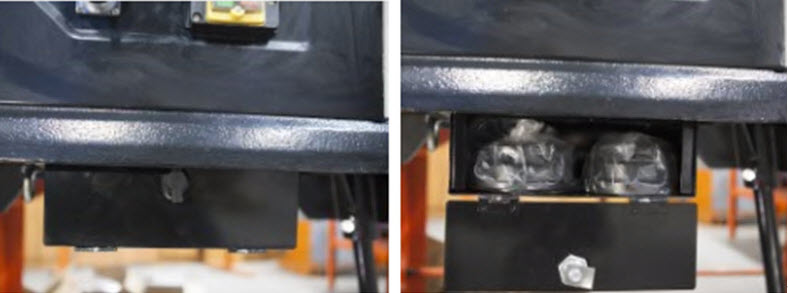

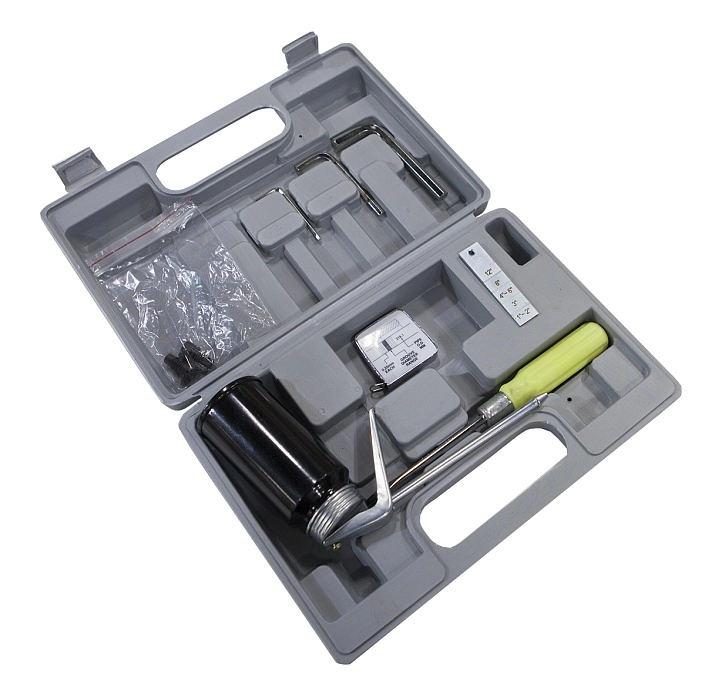

Кейс: 1) Маслёнка – 1шт 2) Шаблон – 1шт 3) Отвертка – 1шт 4) Шестигранник – 3шт 5) Мерная лента – 1шт 6) Регулировочный винт – 2шт |
||||
|
|

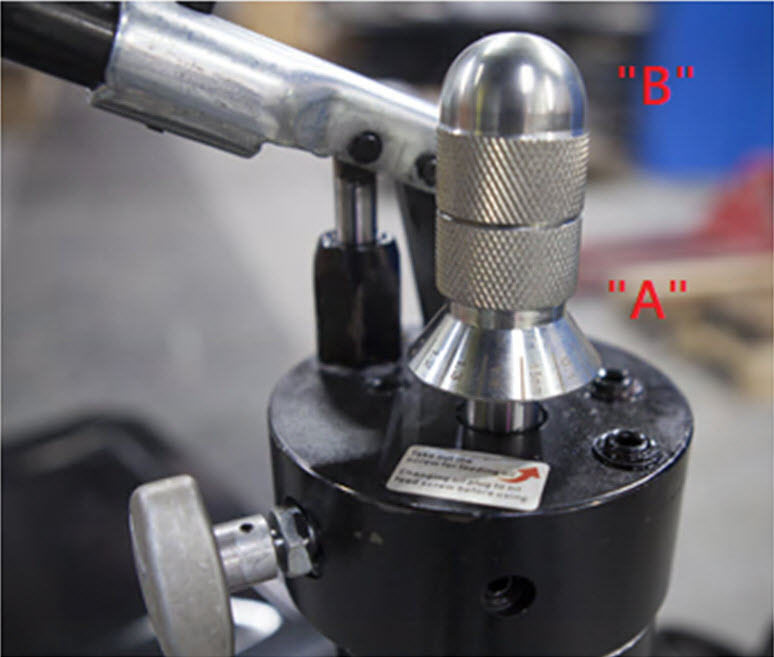

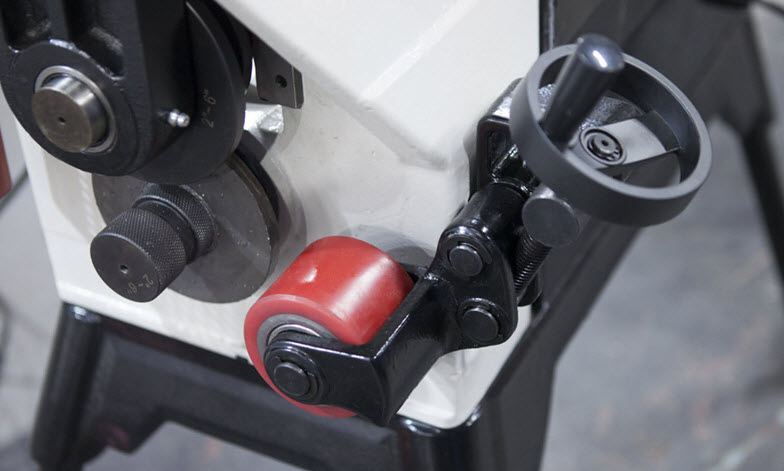

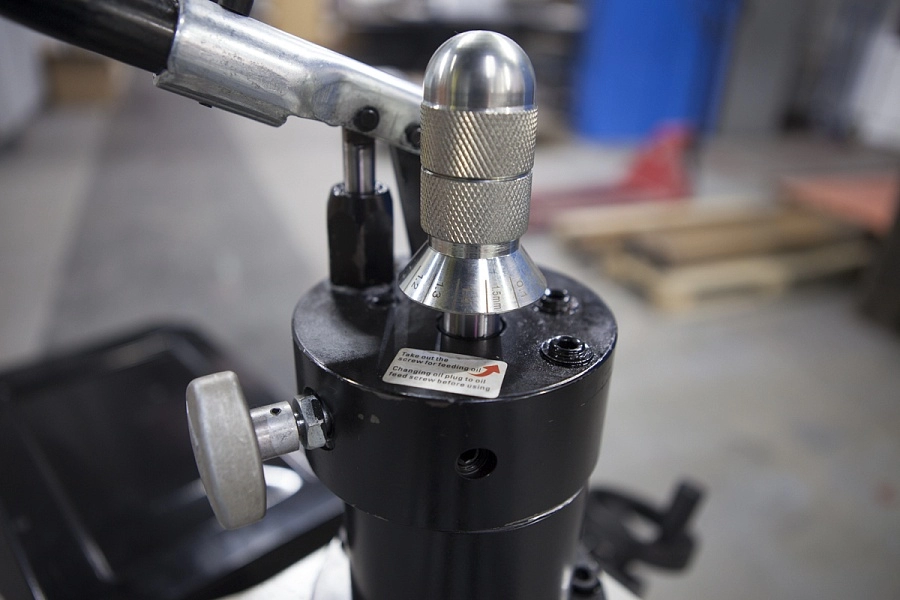

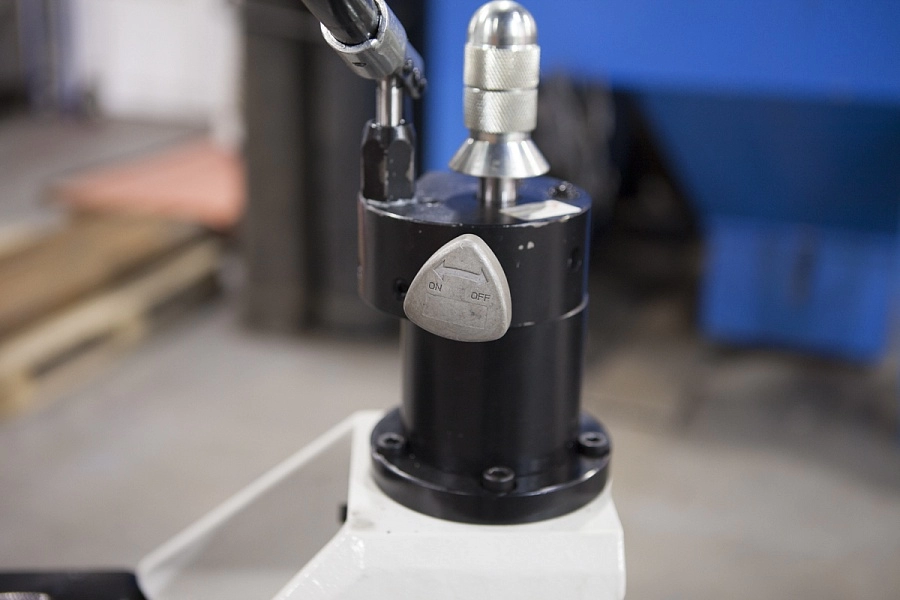

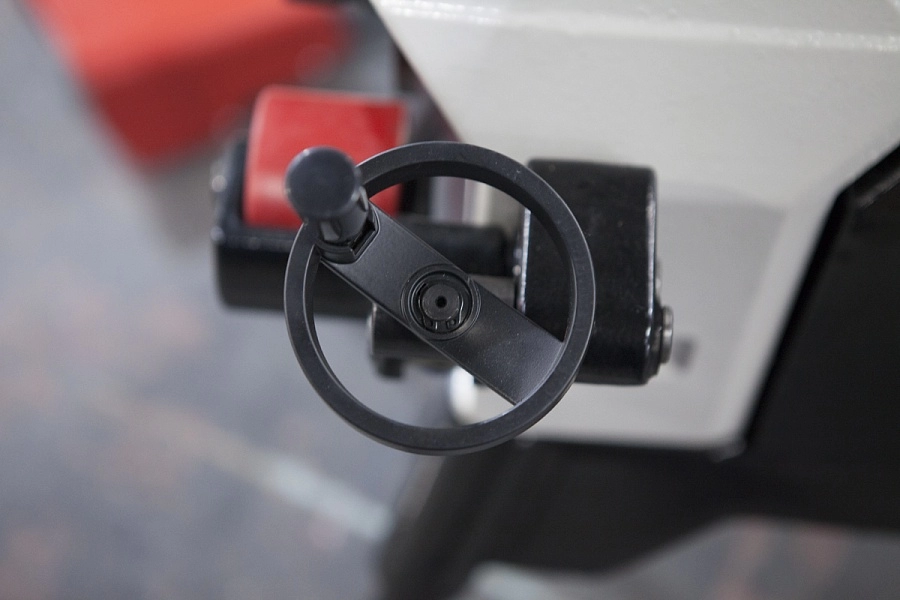

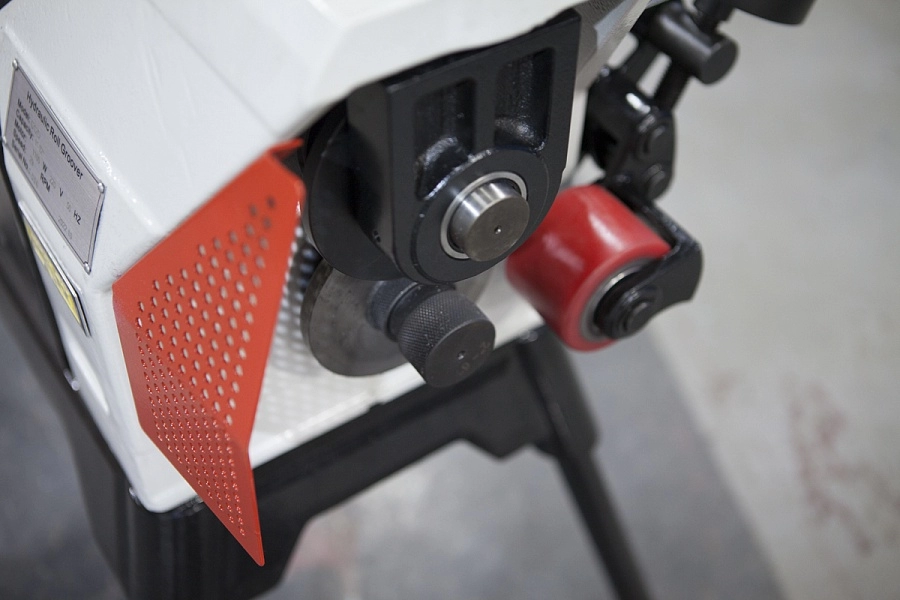

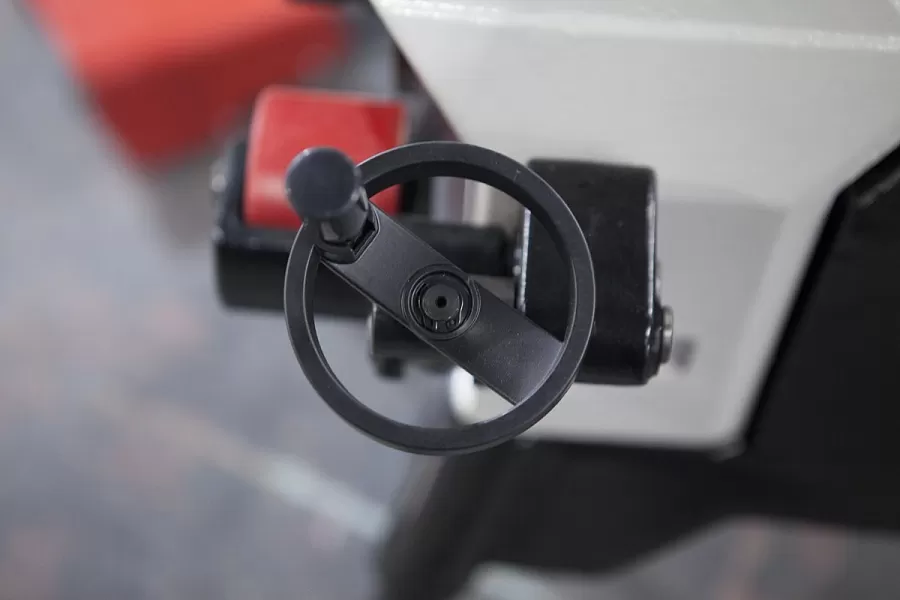

1) маховик «В» 2) маховик «А» 3) ручка выключения

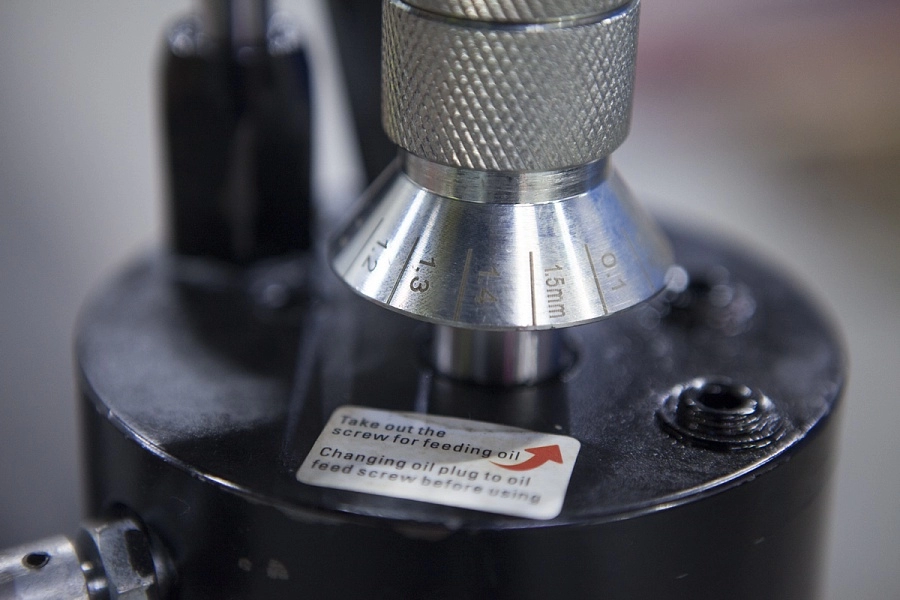

На маховике «А» размещена шкала расчёта глубины, по которой можно регулировать глубину без шаблона (например, при утере шаблона).
|
||||
 |

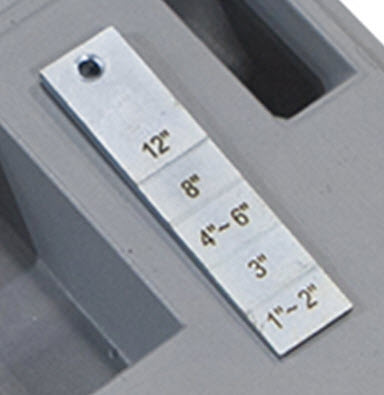

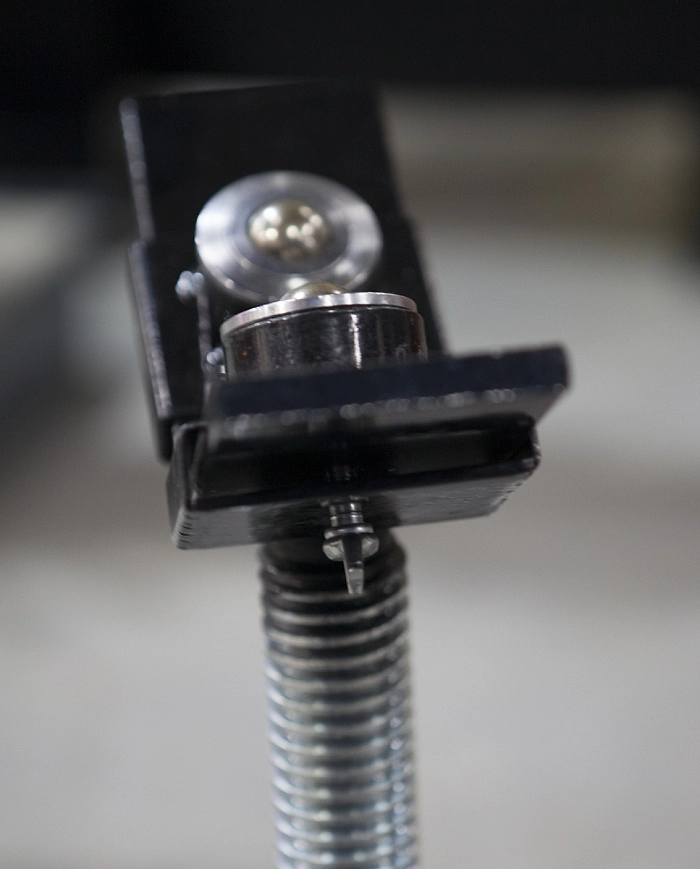

Шаблон |
||||
 |

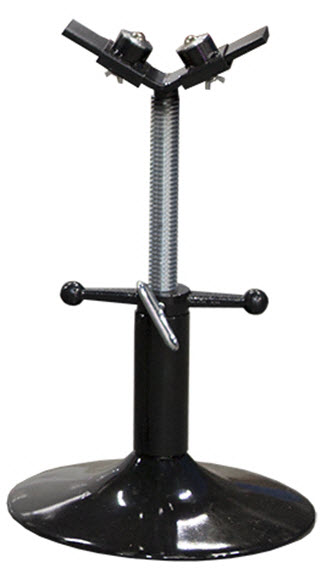

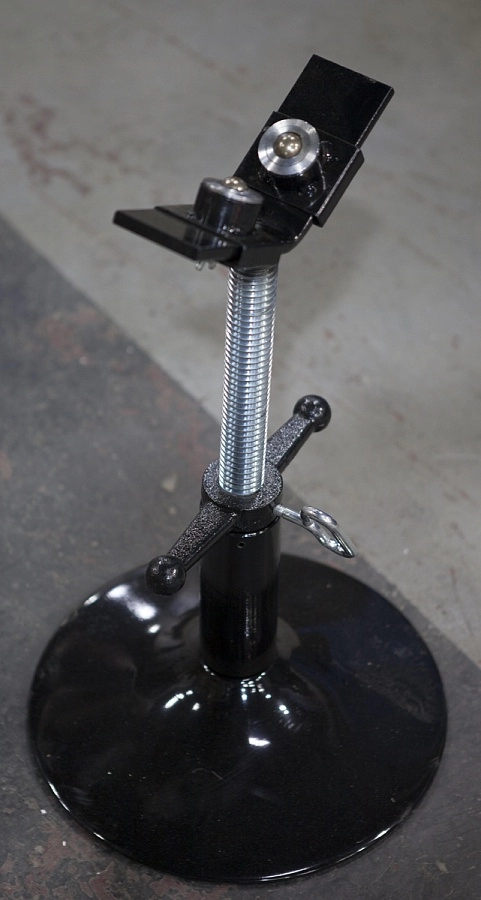

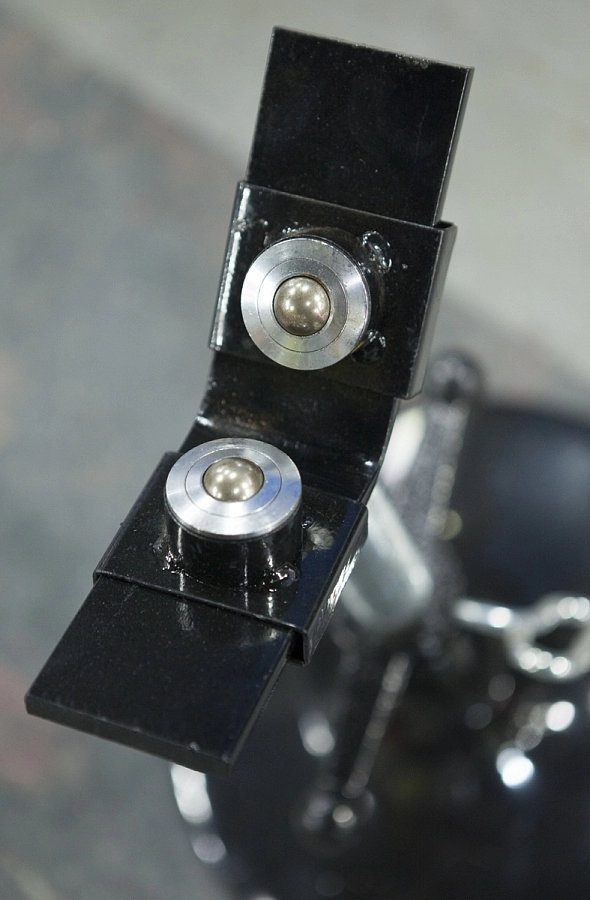

Одностоечная опора для труб Используется для предотвращения повреждения оснастки для накатки желобков Неправильная поддержка трубы приводит к сокращению срока службы оснастки для накатки желобков. При резке труб диаметром 8 дюймов или более следует использовать дополнительные опоры.
|
||||
 |

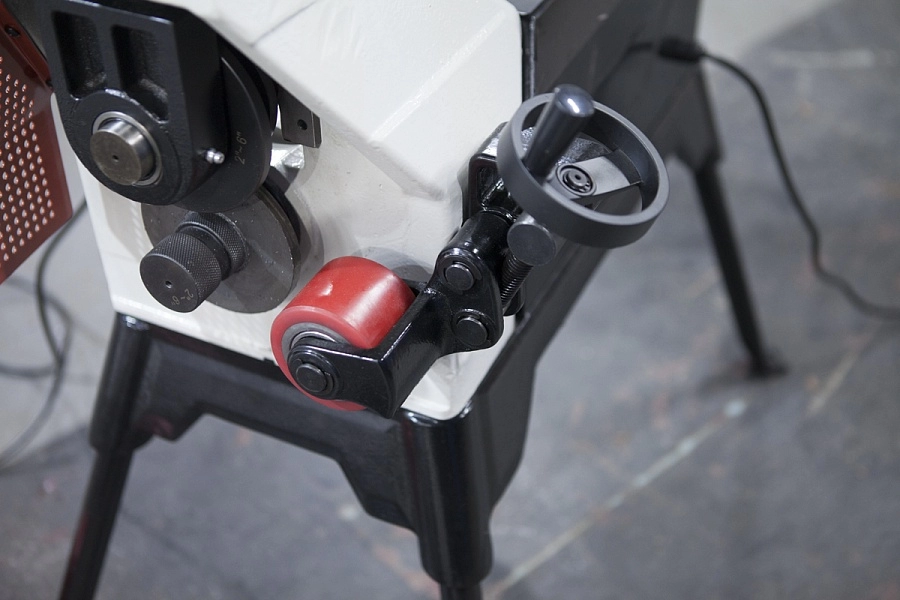

Узел поддержки труб крупного диаметра |
||||
|

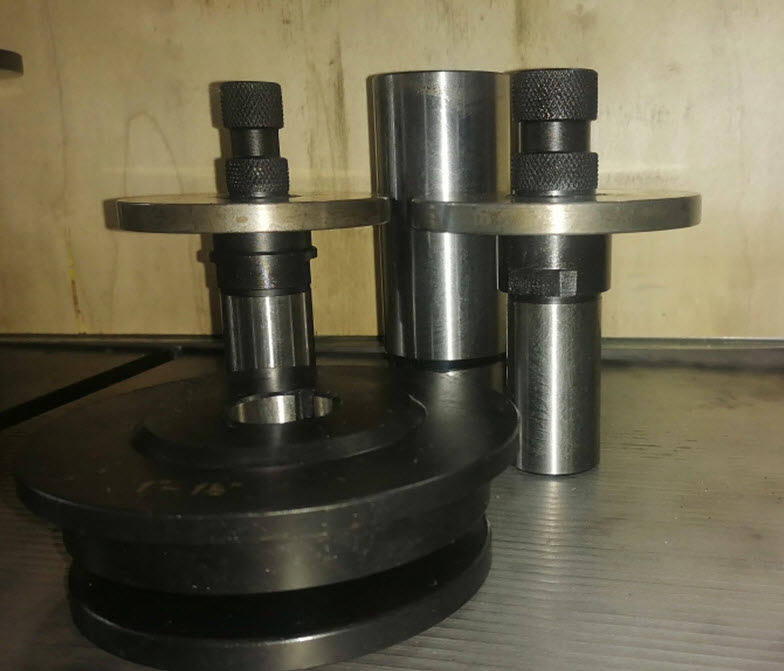

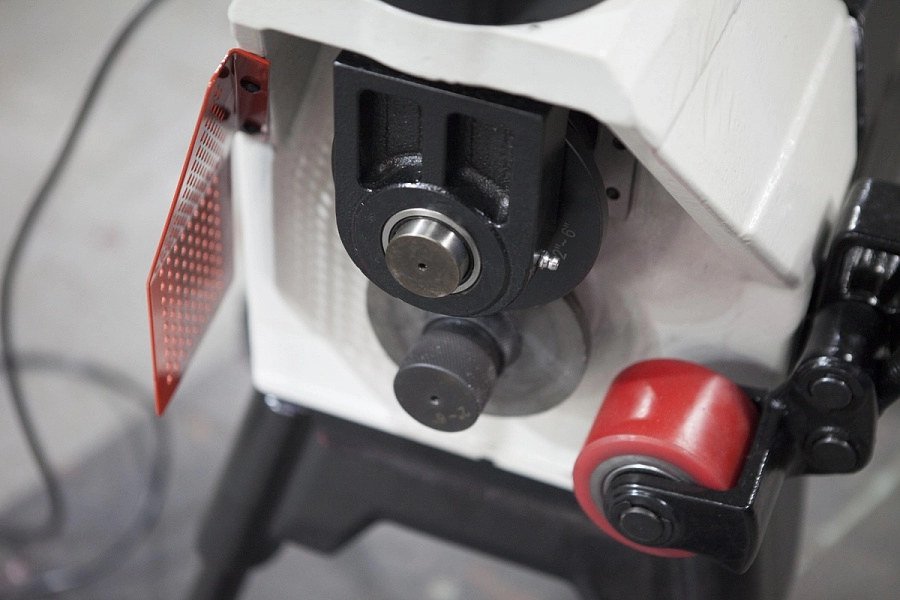

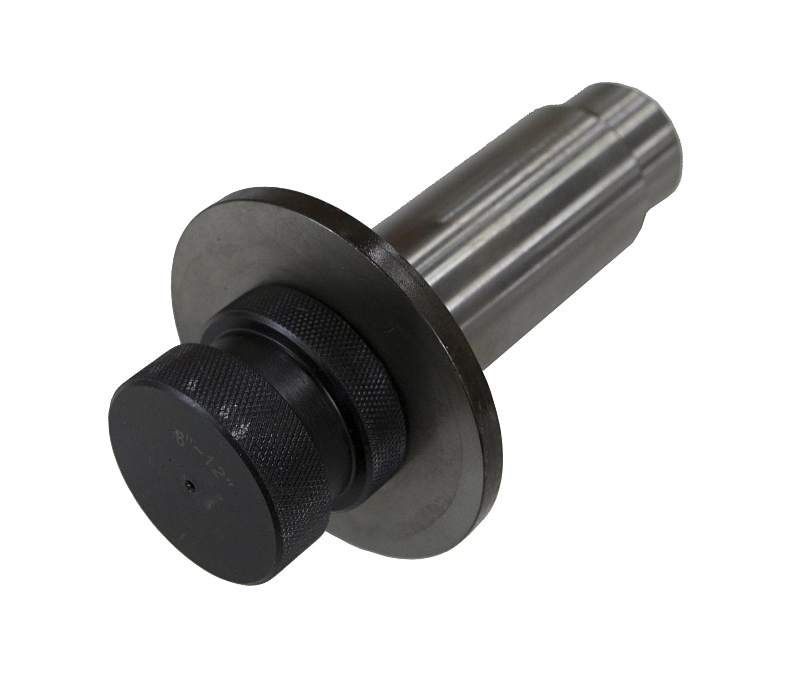

4 комплекта верхних накаточных роликов и нижних ведущих роликов |
|||||
 |

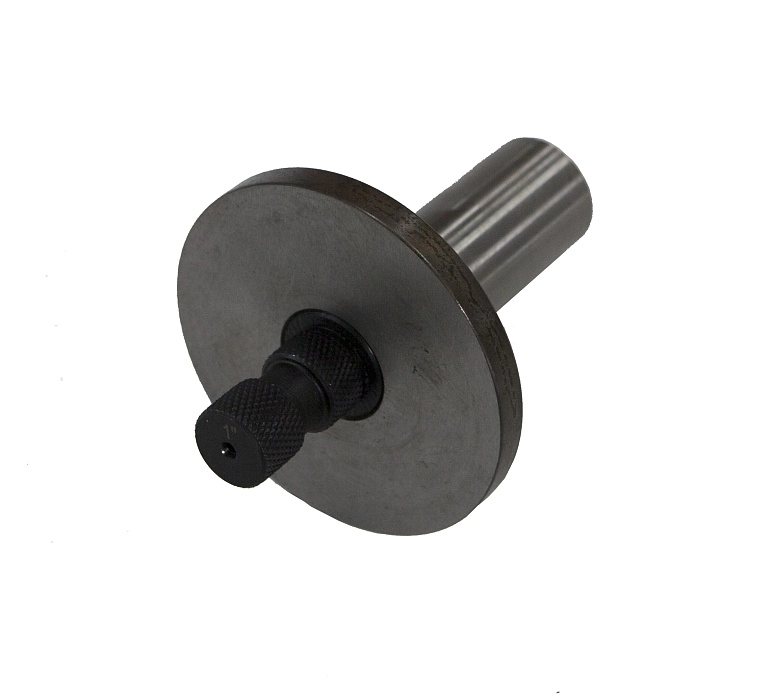

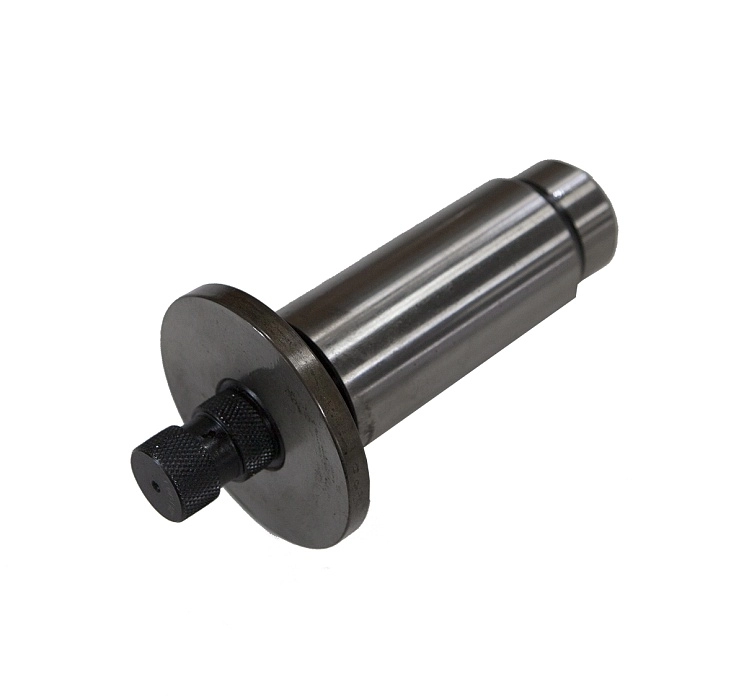

2 комплекта состоят из: 1) верхний накаточный ролик 1ʺ (без стандартного хвостовика) – 1шт 2) верхний накаточный ролик 1 1/4ʺ~ 1 1/2ʺ (без стандартного хвостовика) – 1шт 3) универсальный стандартных хвостовик – 1шт 4) нижний ведущий ролик 1 ~ 1 1/2ʺ – 1шт
|
||||
 |

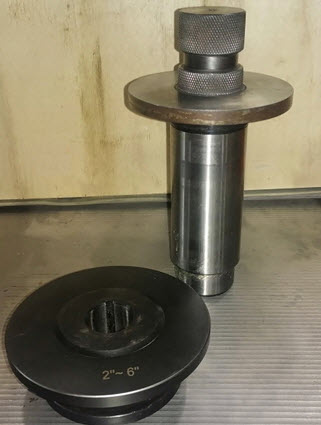

3ий комплект состоит из: 1) верхний накаточный ролик 2ʺ~ 6ʺ– 1шт 2) нижний ведущий ролик 2ʺ~ 6ʺ – 1шт
|
||||
 |

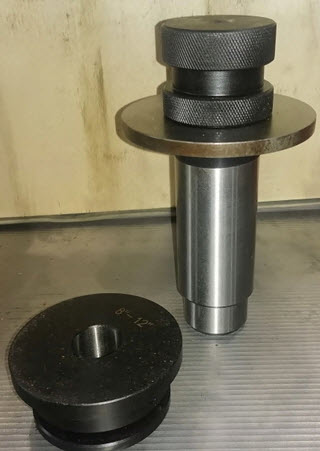

4ый комплект состоит из: 3) верхний накаточный ролик 8ʺ~ 12ʺ– 1шт 4) нижний ведущий ролик 8ʺ~ 12ʺ – 1шт
|
||||
 |

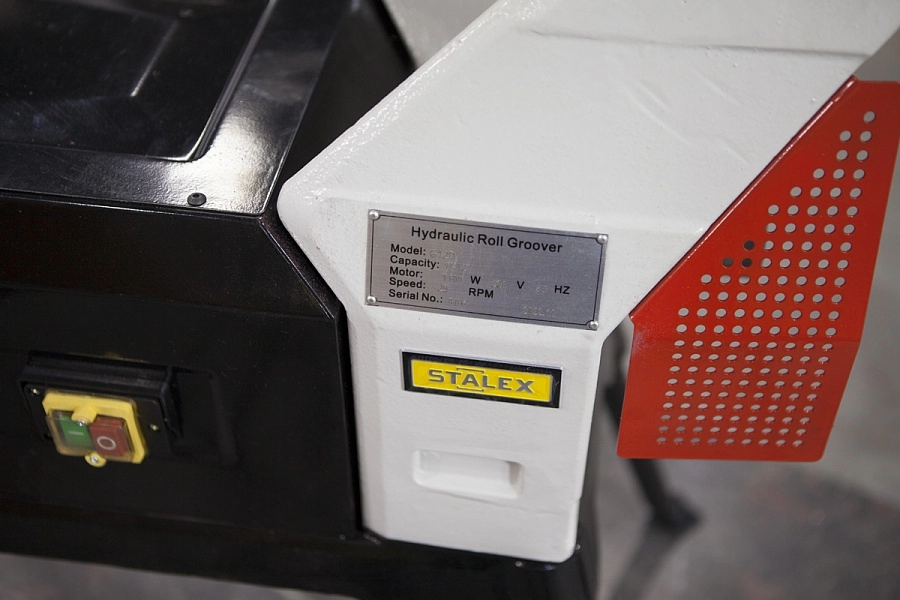

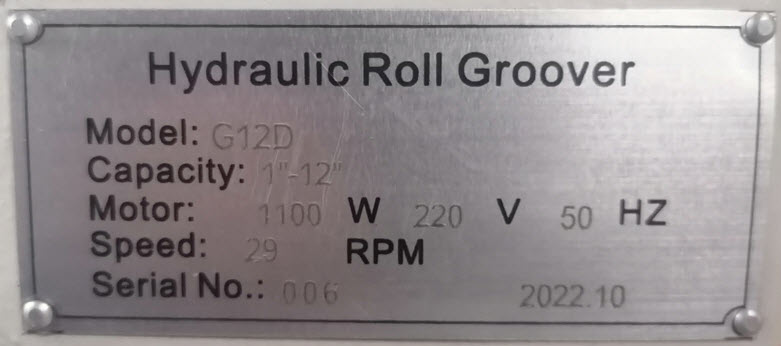

Шильдик |
||||
 |

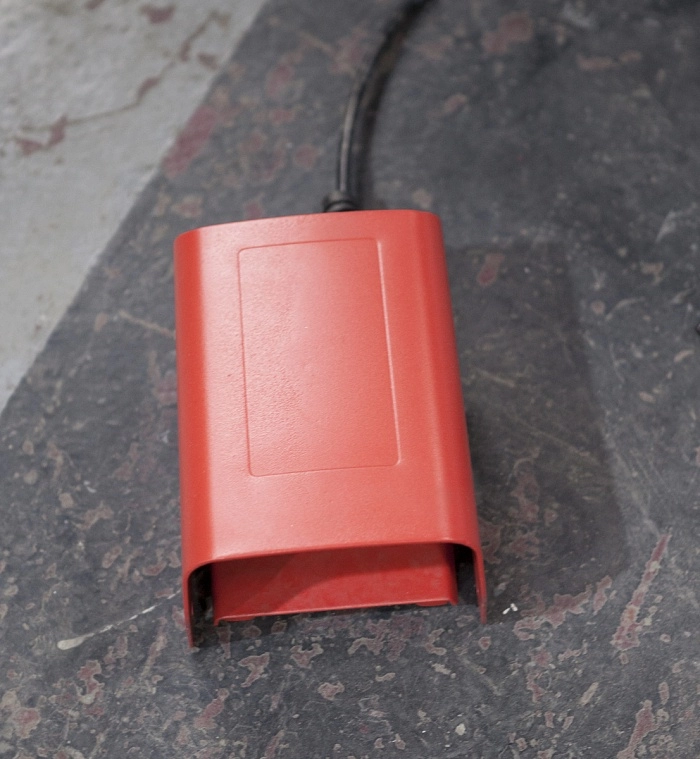

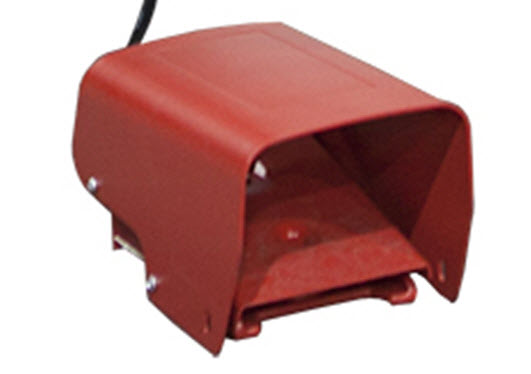

Ножной переключатель (педаль)
|
||||
|
|

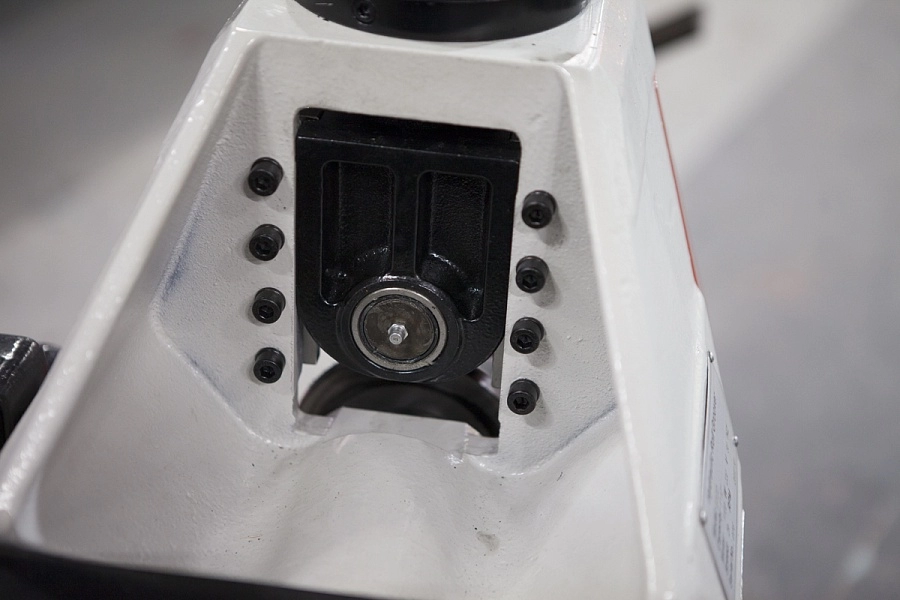

Размещение 2ух нижних ведущих ролика в станке |
||||
|
|

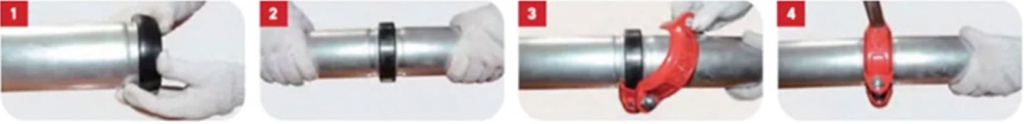

Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. |
||||
 |
|||||
Подробные характеристики
|
Модель |
Желобонакатный станок STALEX G12D |
|
Артикул |
G12D |
|
Мощность двигателя |
1100 Вт |
|
Скорость вращения шпинделя |
24 об/мин |
|
Питание |
1фаза, 220 вольт 50Гц |
|
Размеры труб в дюймах |
1"-12" (условный проход трубы) |
|
Размеры труб в мм |
Ø33,5-325мм (фактический наружный диаметр трубы) |
|
Регулируемая одностоечная опора |
1шт |
|
Ножной переключатель |
+ |
|
* 4 комплекта верхних накаточных роликов и нижних ведущих роликов |
1"-6" сортамент 10 и сортамент 40 |
|
6"-8" сортамент 10 и сортамент 40 8"-12" сортамент 10 |
|
|
Габариты (ДхШхВ) |
850х500х850мм |
|
Масса станка нетто/брутто |
134/154кг |
Комплектация
| Станок | |
| Трубодержатель | |
| Оснастка для накатки желобков | |
| Ножной переключатель |
