Артикул: 388016-1PH

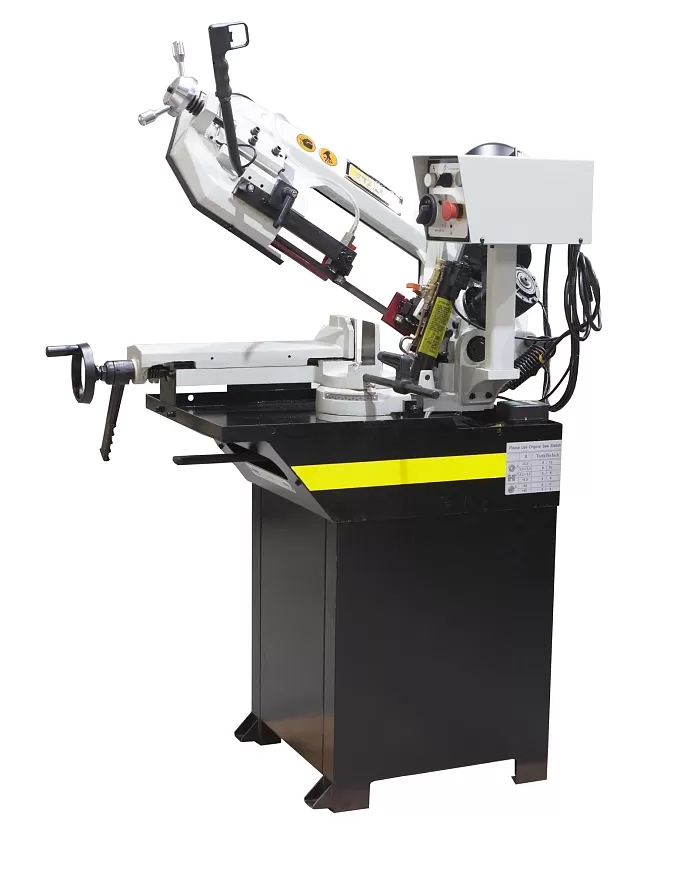

Ленточнопильный станок с гидроразгрузкой Stalex BS-170G 220 В

141 950 ₽

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 37092

Характеристики

Все характеристики

Мощность двигателя, кВт	1.1
Угол поворота	от 0° до 60°
Скорость движения полотна, м/мин	84
Макс. размер круглого профиля, 90°, мм	170
Макс. размер прямоугольного профиля, 90°, мм	170x200

Ленточнопильный станок Stalex BS-170G 220 В

Описание

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G(220В) позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BS-170G(220В):

Поворотный стол с возможность поворота 0°…+45°…+60º
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 84 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42

Основные элементы cтанка Stalex BS-170G(220В):

Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

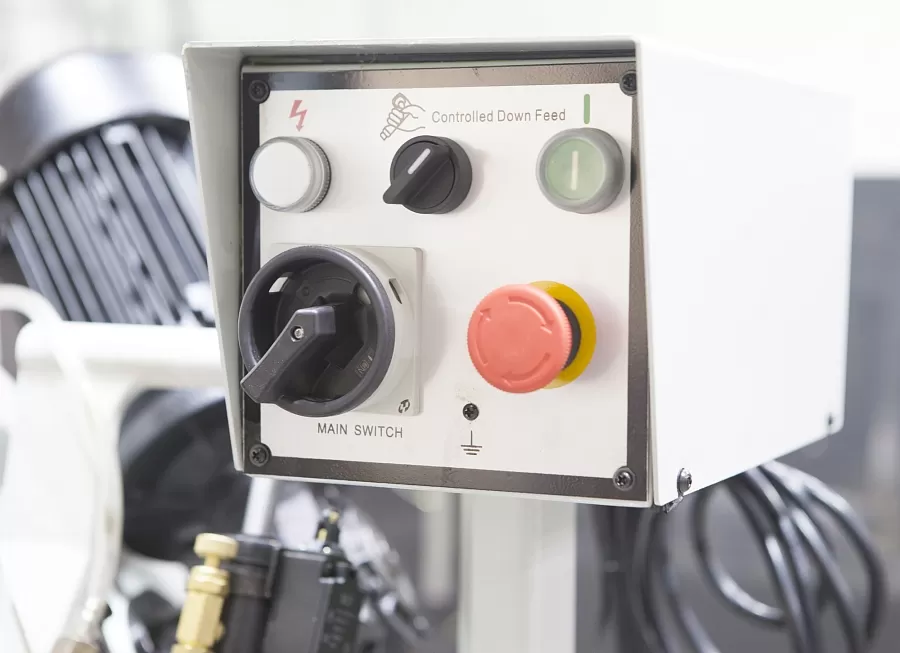

Панель управления

- Индикатор включения станка

- Переключатель режима работы (автоматическое и с контролем подачи вниз)

- Кнопка включения станка

- Переключатель скорости резания и выключения станка

- Общая кнопка стоп

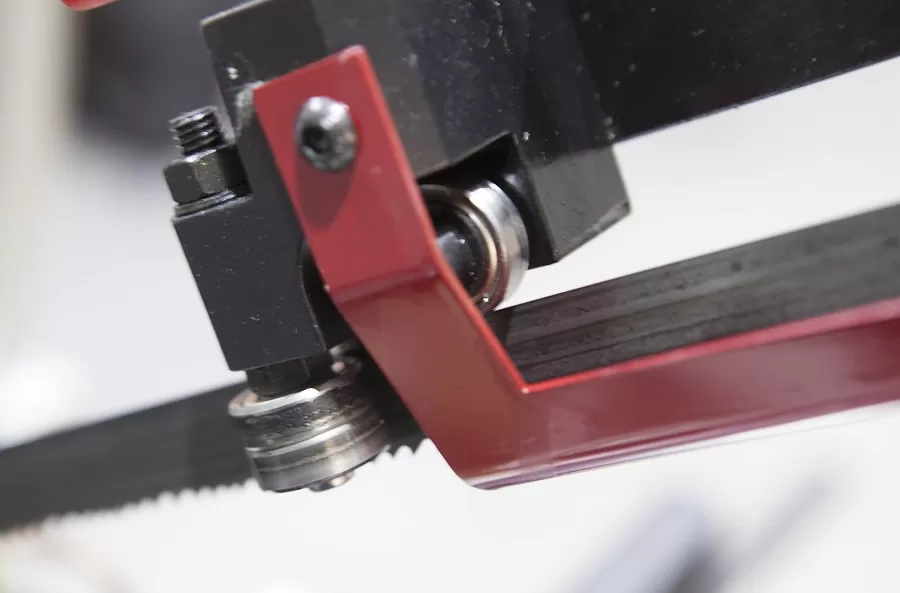

Подвижная направляющая с роликовыми подшипниками натяжения полотна.

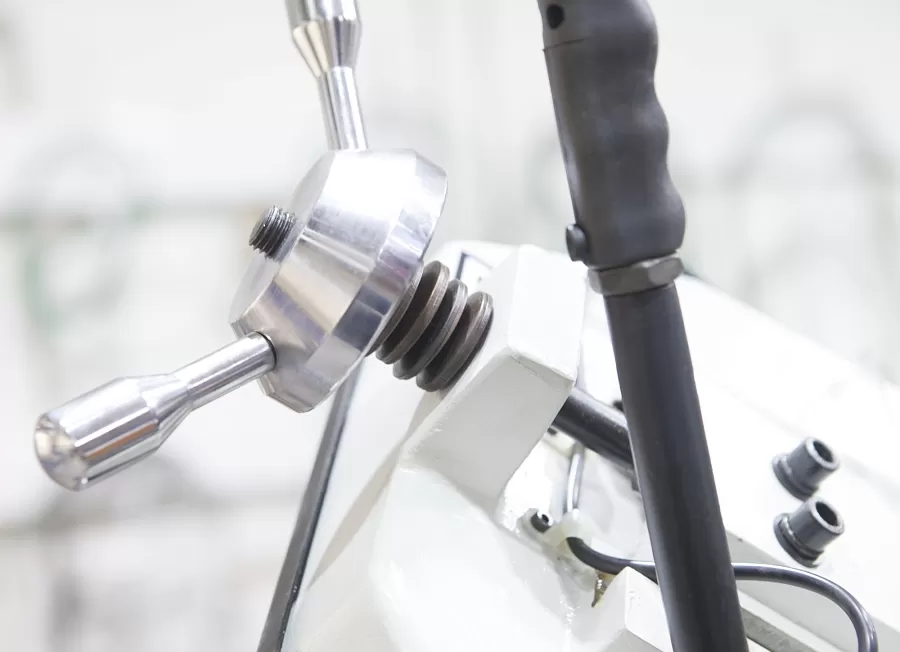

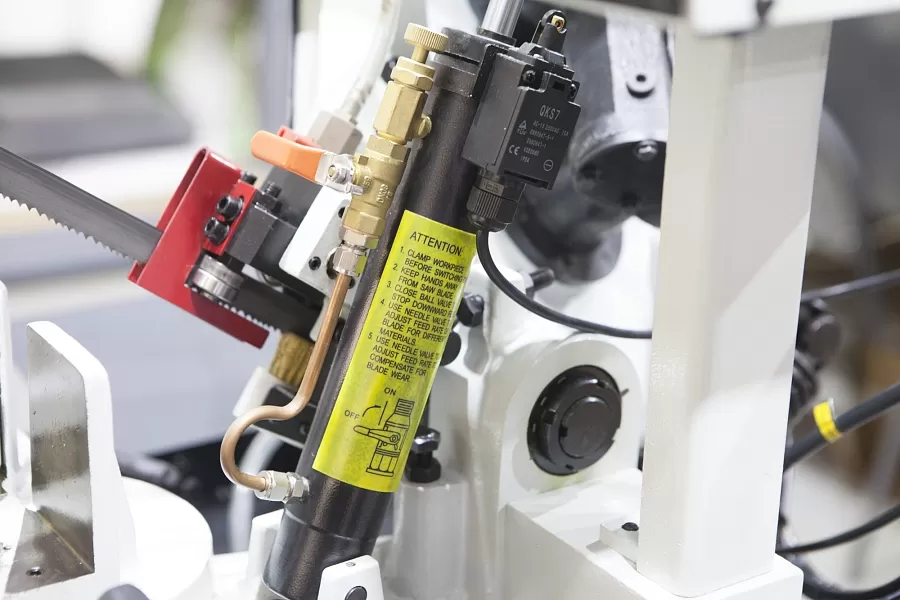

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.

Датчик выключения станка в нижнем положении рамы.

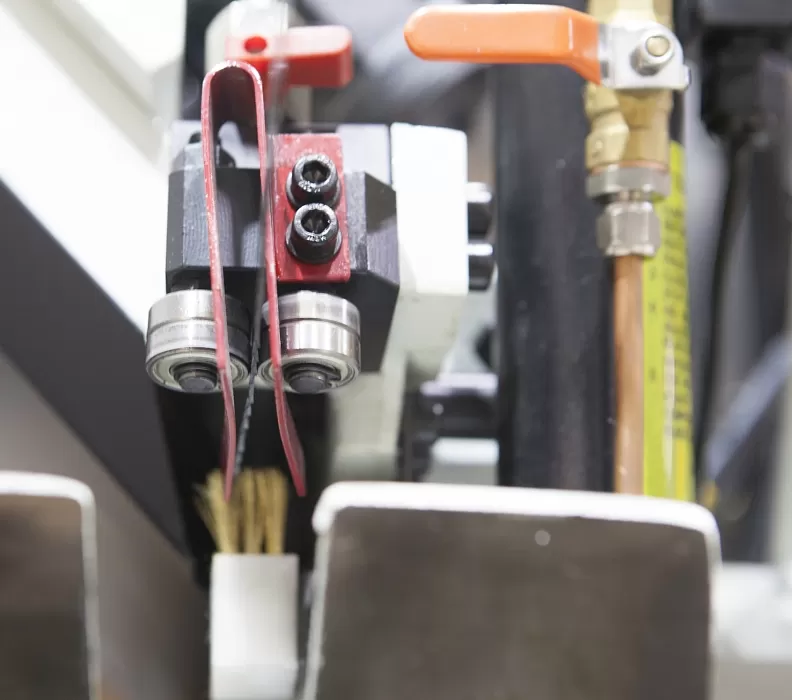

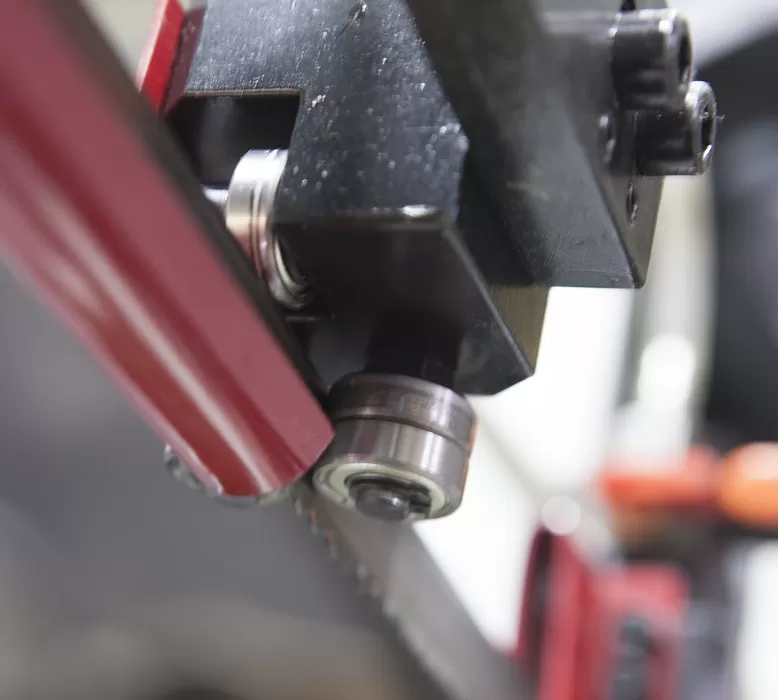

Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

Механическая щётка для очистки полотна.

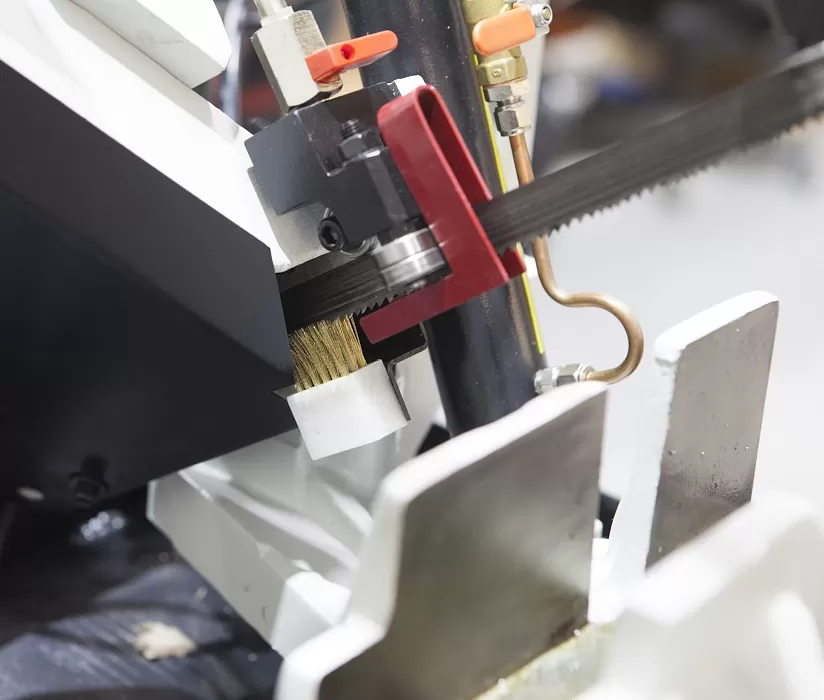

Неподвижная направляющая с роликовыми подшипниками натяжения полотна.

Механическая щётка для очистки полотна.

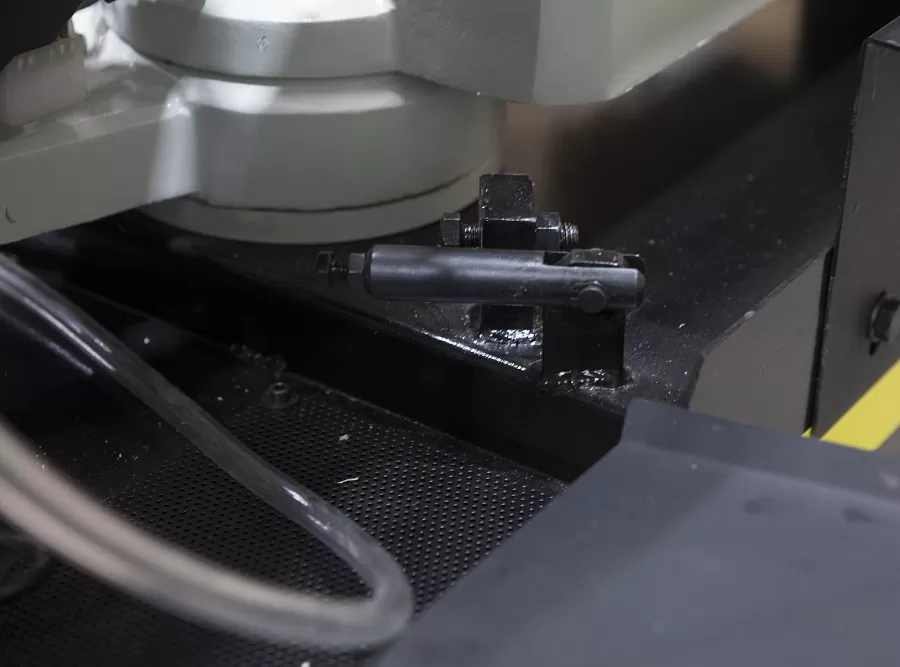

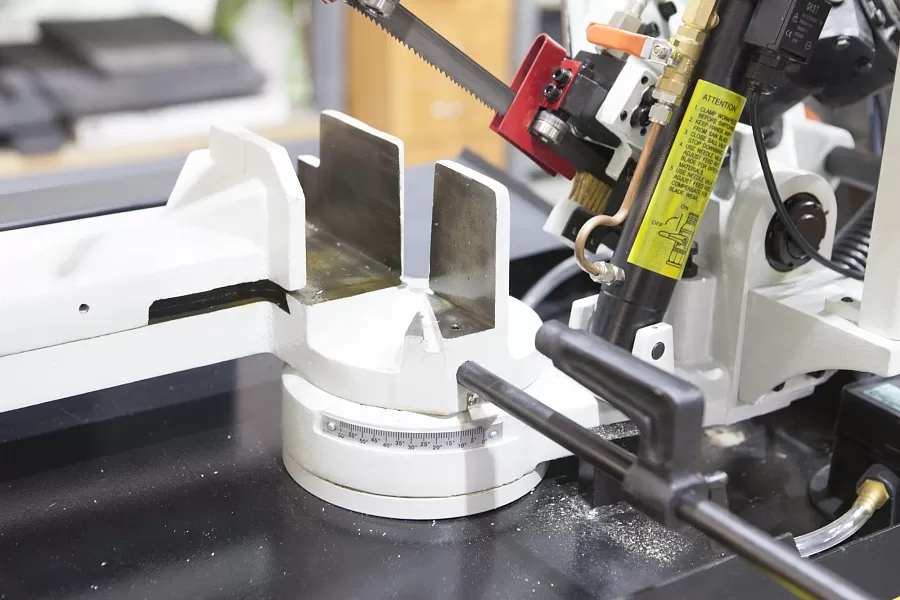

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале

Мерный упор

Механическая щётка для очистки полотна

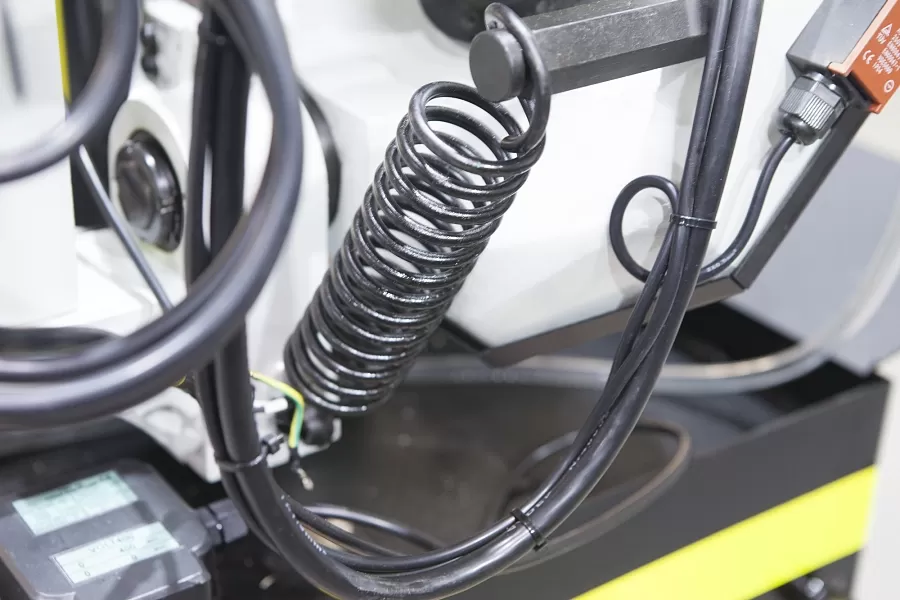

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

Зубчатый привод

Датчик отключения станка при снятом кожухе рамы

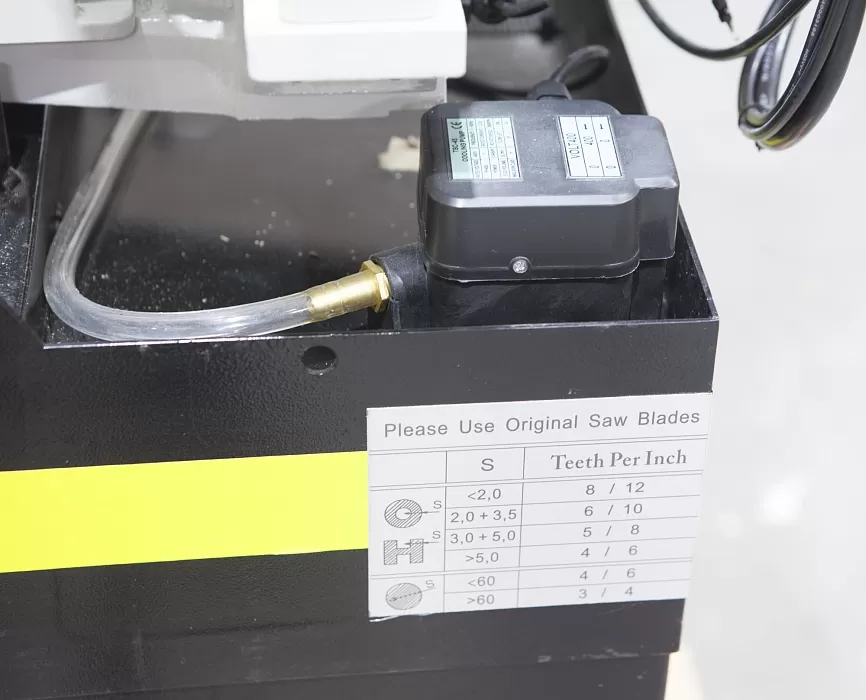

Помпа СОЖ

Тиски с ручным зажимом, и рычагом быстрой доводки

Маховик ручного натяжения ленты

Мерный упор

Маховик ручного натяжения ленты

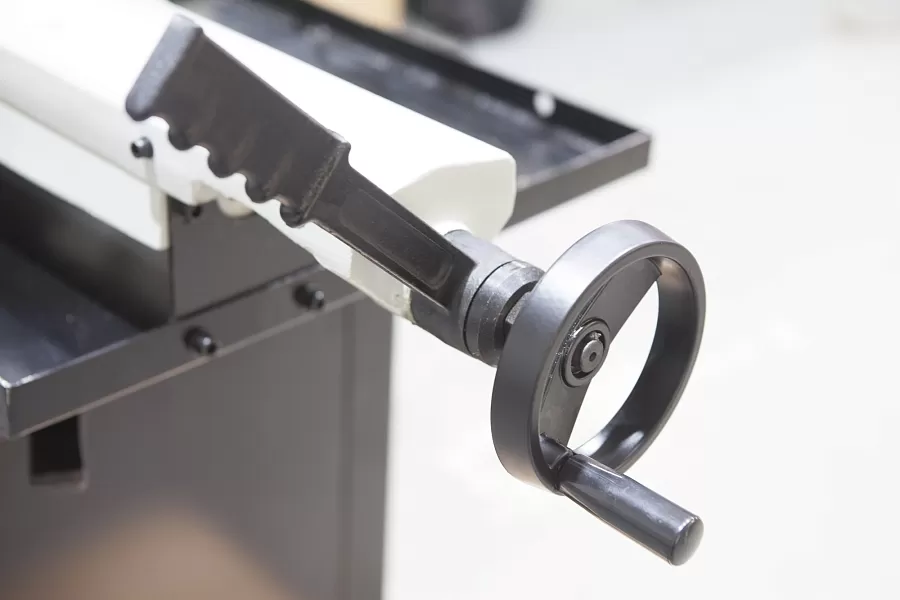

Маховик тисков и рычаг быстрой доводки

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника.

Подробные характеристики

Модель	Stalex BS-170G 220В
Артикул	388016-1PH
Мощность двигателя	1.1 кВт (220В)
Привод	зубчатый
Скорость резания	84 м/мин
Рабочая зона	+90°	+45°	+60°
	170	120	70
	170x200	110х110	60x60
Угол разворота рамы
Размер полотна	20х0,9х2085 мм.
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной (+ рычаг быстрой доводки)
Размер упаковки	1250х720х1000 мм
Упаковка	фанерный ящик, отгружается одним местом
Масса нетто/брутто	173/225 кг
Производство	Китай
Гарантия	1 год

Комплектация


Станок
Полотно (установлено на станке)
Мерный упор
Инструмент
Инструкция
