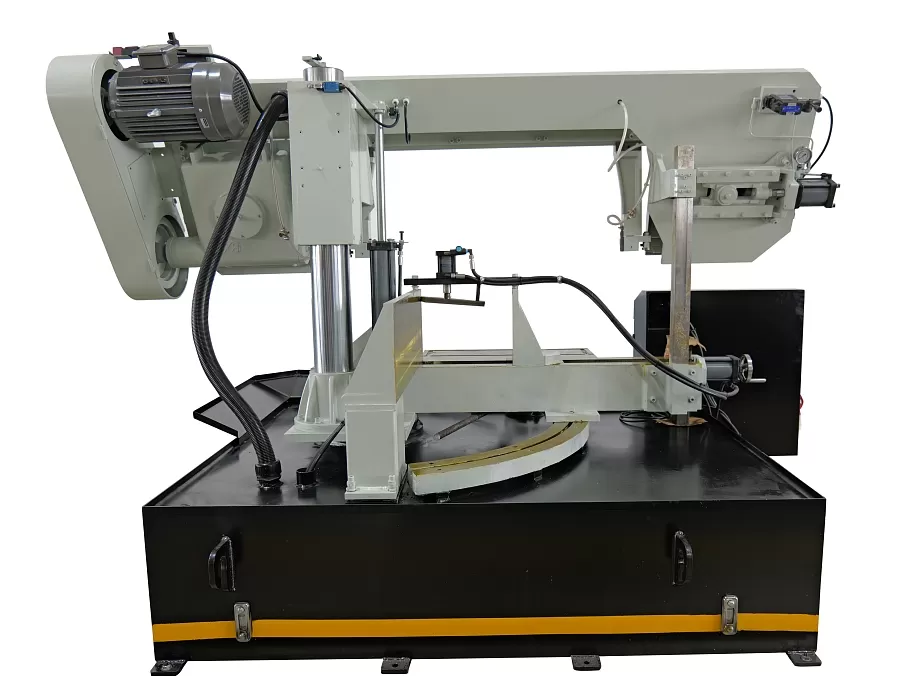

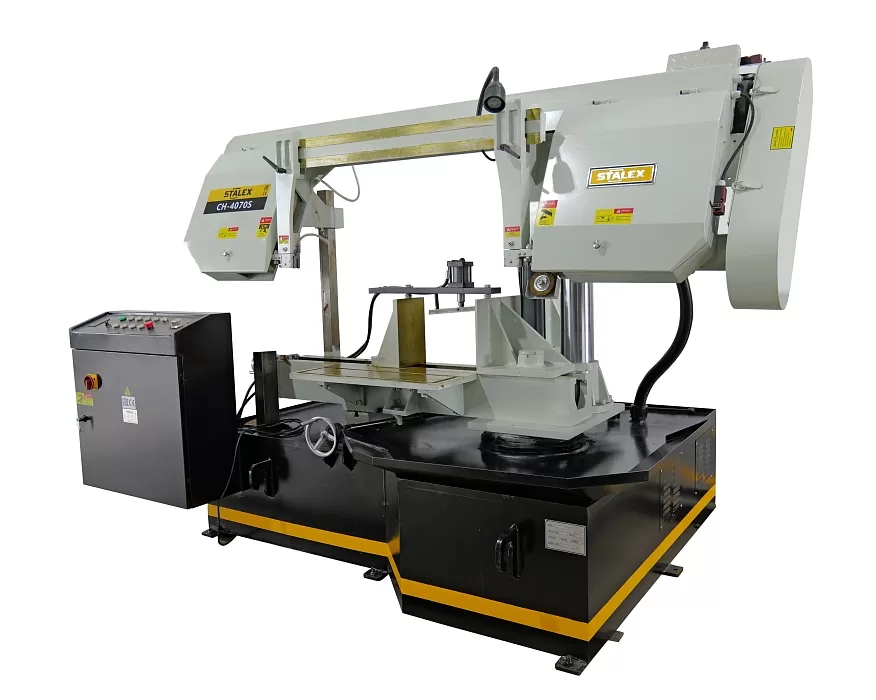

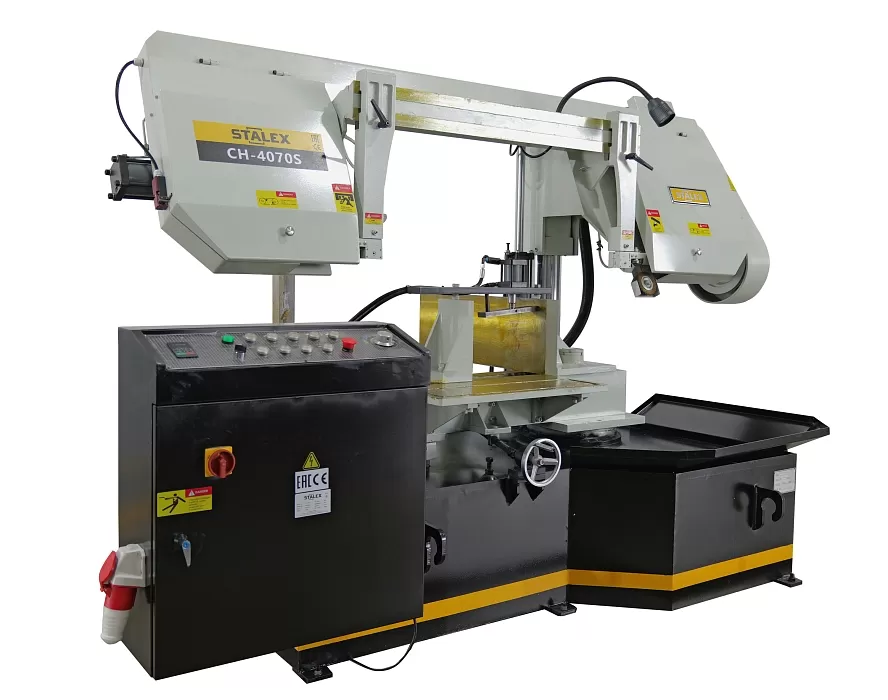

Полуавтоматический ленточнопильный станок Stalex CH-4070S
Характеристики
| Мощность двигателя, кВт | 4.0 |
| Угол поворота | от 0° до +45° |
| Скорость движения полотна, м/мин | 20-80 |
| Макс. размер круглого профиля, 90°, мм | 400 |
| Макс. размер прямоугольного профиля, 90°, мм | 700х400 |
Описание
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга Ø 400 мм и сечением квадратной заготовки 700x400 мм при 90° и Ø400 мм 400х400 мм при 45̊ градусах.
Колонные ленточнопильные станки имеют вертикальную стойку (колонну), по которой перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.

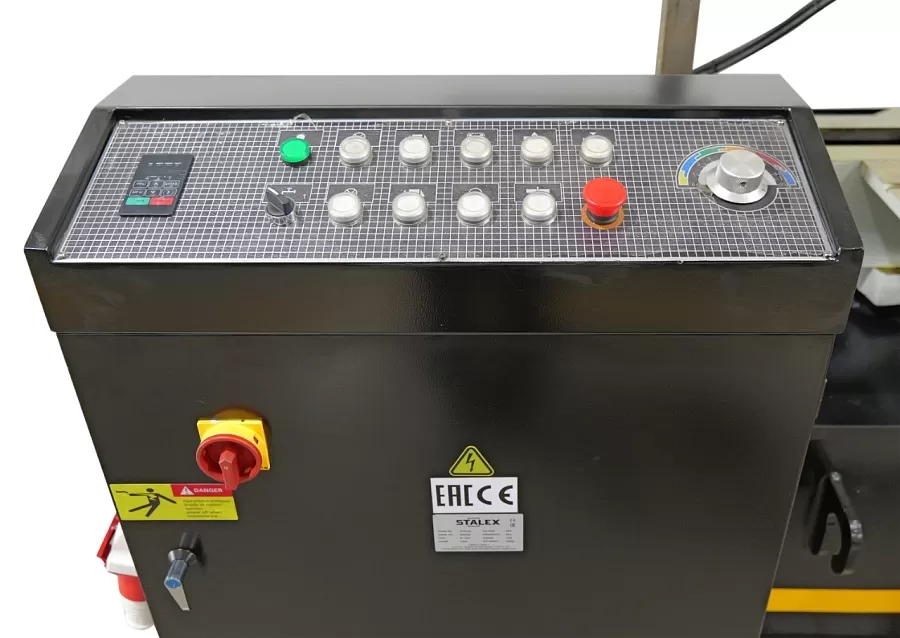

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы

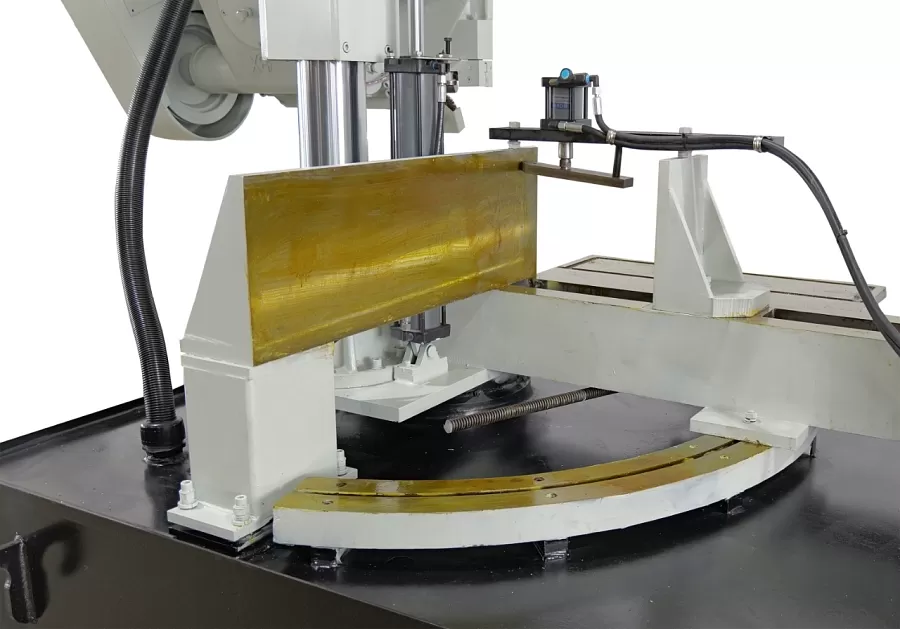

- Угол пиления заготовок 90/45°.
- Движение рамы – автоматическое
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

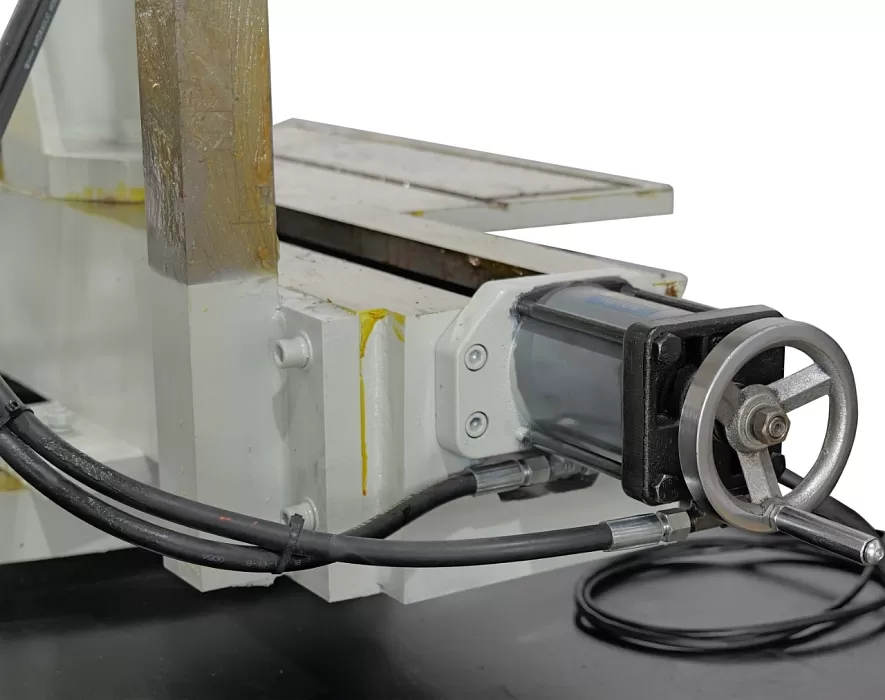

- Тиски гидравлические

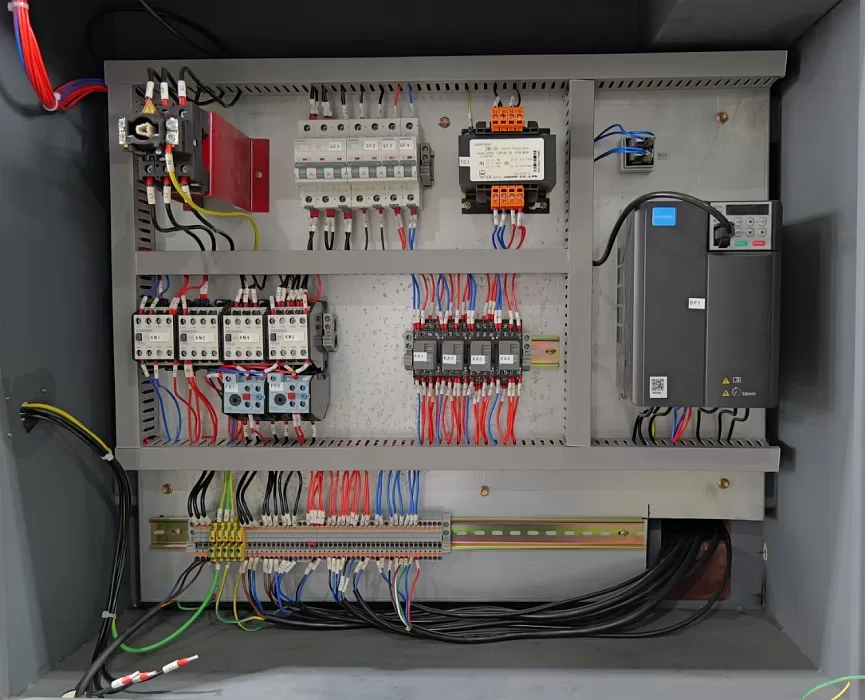

- Плавная регулировка скорости(инвертор)

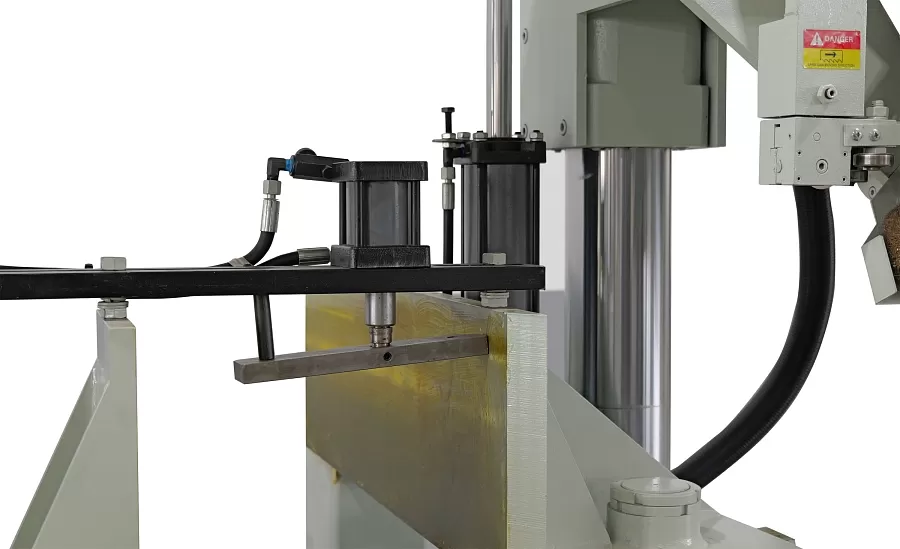

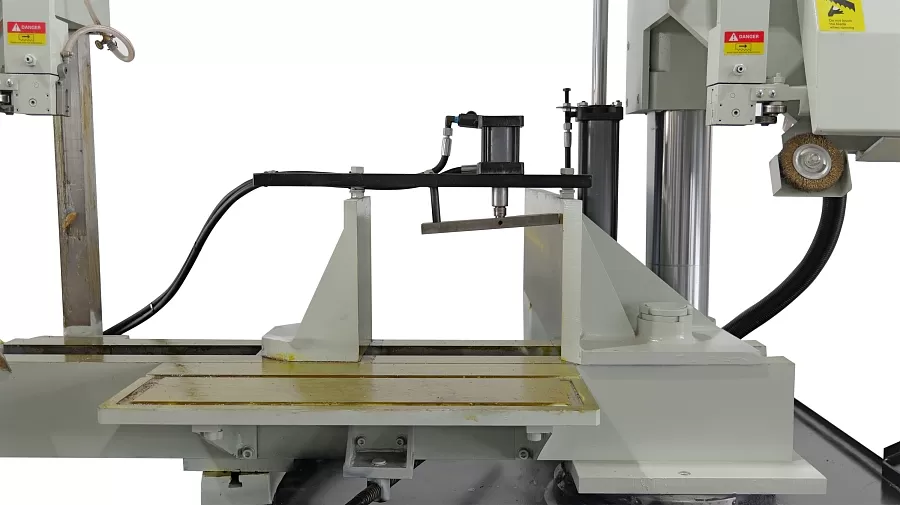

- Прижим для пакетной резки

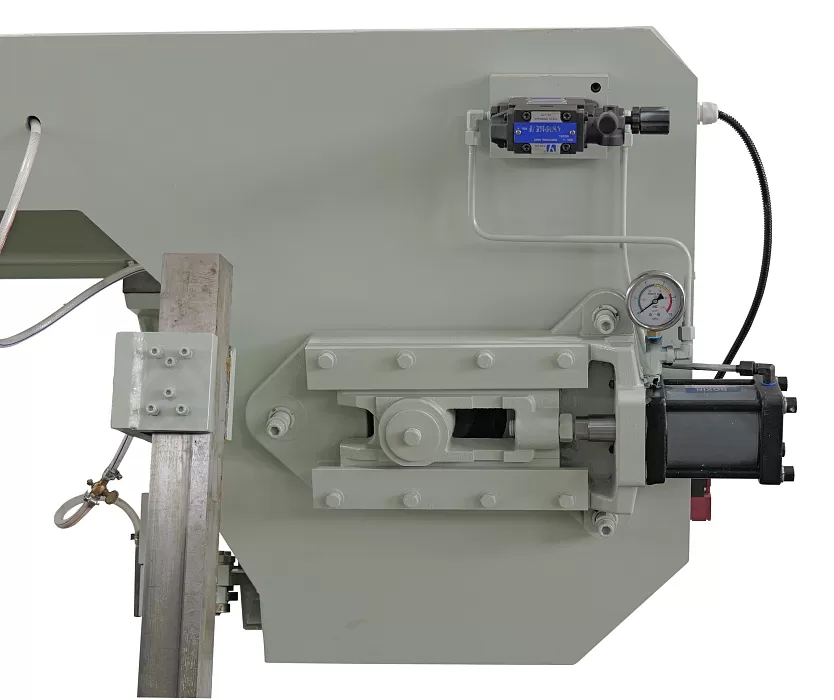

- Гидравлическое натяжение полотна
Стандартная комплектация:
- Ленточное полотно 41х1,25х5500 мм установлено на станке
- Роликовая опора длиной 1 метр (совмещена с гидравлическими тисками)
- Инструкция по эксплуатации
- Двойные гидравлические тиски
- Механическая дисковая щётка
- Лампа для освещения рабочей зоны
- Прижим для пакетной резки
- Гидравлическое натяжение полотна
- Плавная регулировка скорости(инвертор)
Подробные характеристики
|
Модель |
Stalex СH-4070S |
| Артикул |
102992 |
|

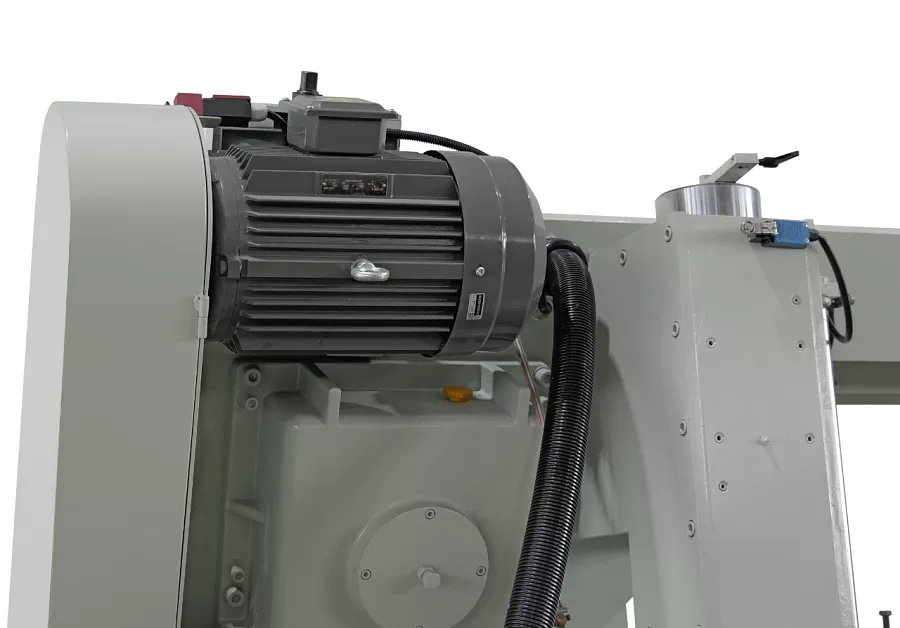

Мощность главного двигателя |
4,0 кВт (380В, 50 Гц, 3-х фазный) |
|
Мощность гидравлической станции |
1,1 кВт |
|
Мощность системы СОЖ |
0,06 кВт |
|
Вращение пилы |
90/45 градусов |
|
Скорость резания |
20-80 м/мин |
|
Рабочая зона |
90° / 45° |
|
|
400 мм |
|
|
700х400 / 400х400 мм |
|
Размер ленточного полотна |
41х1,25х5500 мм |
|
Рабочая высота стола |
770 мм |
|
Подача заготовки |
ручная |
|
Тип привода |
Зубчатый(редуктор) |
|
*Объём гидравлического бака |
40 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
Объём бака СОЖ |
30 л |
|
Общие размеры станка (ДхШхВ) |
2800х1940х2000 мм |
|
Упаковка станка |
один железный поддон фанерный ящик |
|
Габариты упаковки |
2900х2050х2250 |
|
Вес нетто/брутто |
2400/2550 кг |
Комплектация
| Ленточное полотно 41х1,25х5500 мм установлено на станке | |
| Роликовая опора длиной 1 метр (совмещена с гидравлическими тисками) | |
| Инструкция по эксплуатации | |
| Двойные гидравлические тиски | |
| Механическая дисковая щётка | |
| Лампа для освещения рабочей зоны | |
| Прижим для пакетной резки | |
| Гидравлическое натяжение полотна | |
| Плавная регулировка скорости(инвертор) |
