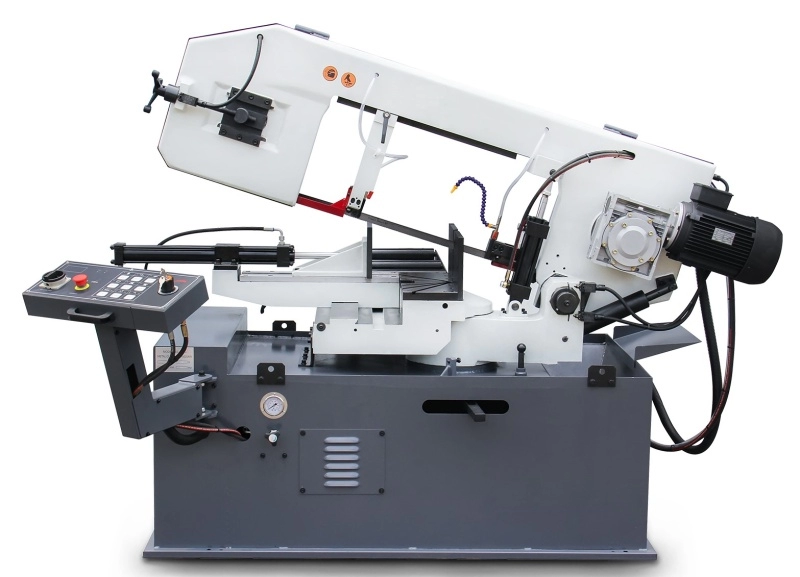

Полуавтоматический ленточнопильный станок Stalex BS-460G SERVO
Характеристики
| Мощность двигателя, кВт | 3,7 |
Описание
- компактные и гибкие сенсорные клавиши
- новый дизайн
- консольная выносная панель
- плавная регулировка скорости
- мощность двигателя 3,7кВт
- размер полотна – 34х1,1 длина 3960мм
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
|
|
Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. |
||||
|
|

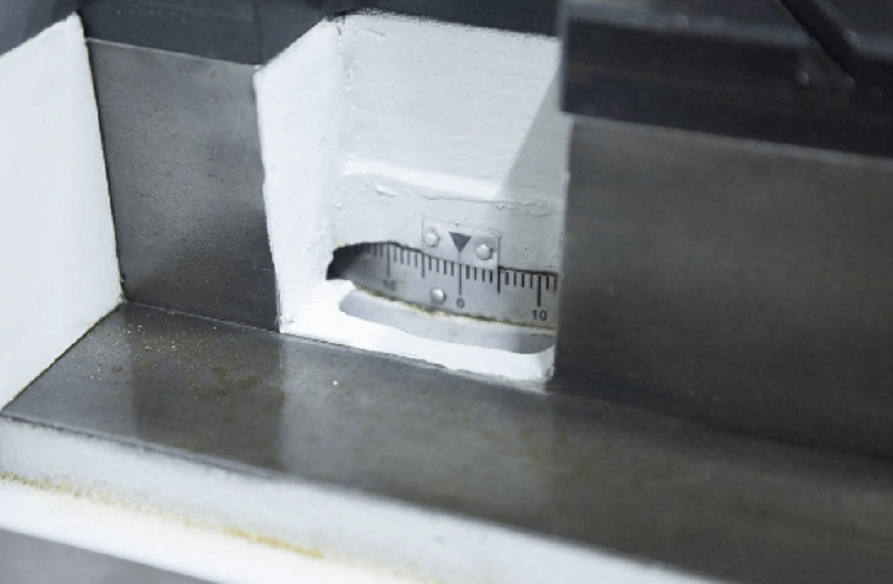

В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°. |
||||
|
|

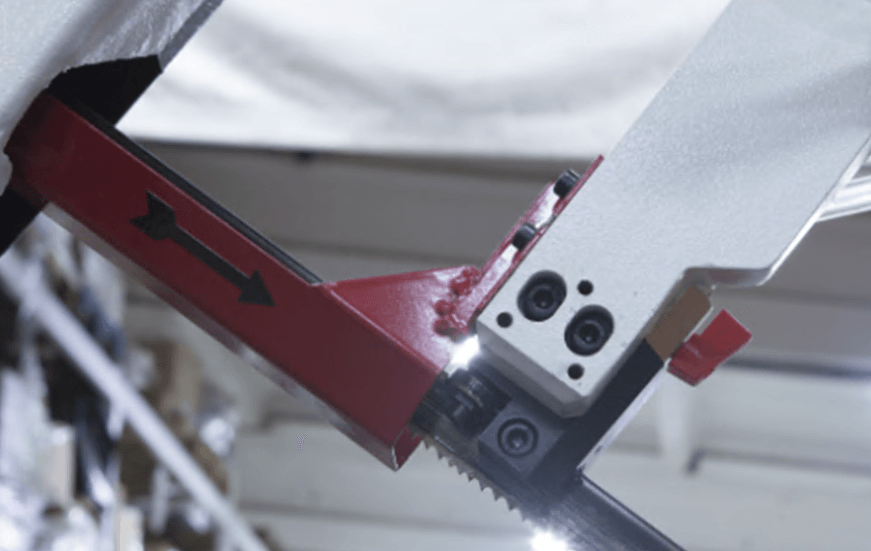

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. |
||||
|
|

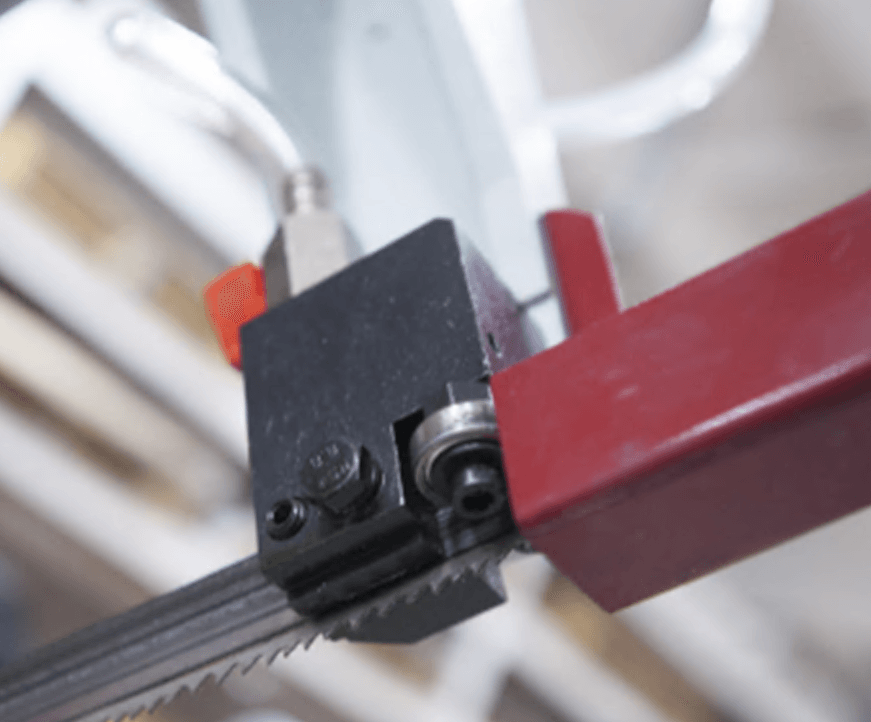

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. |
||||
|
|

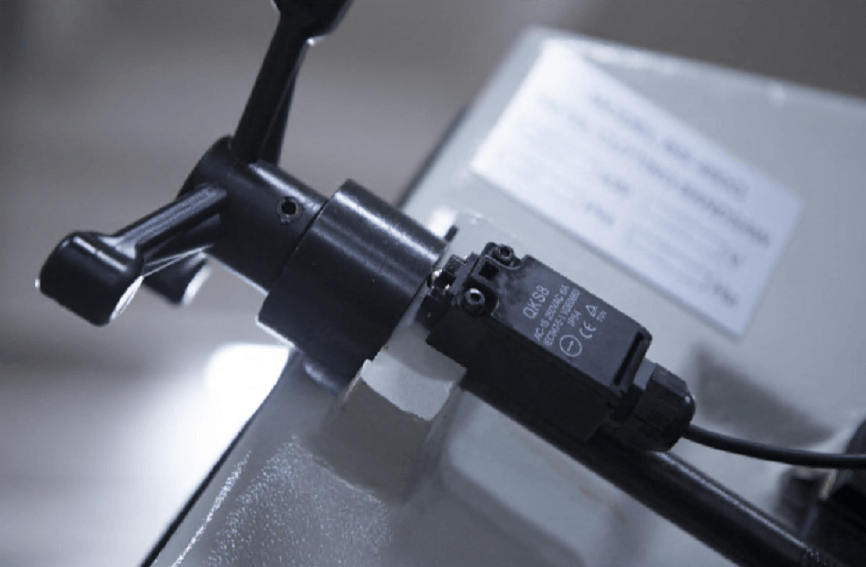

Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. |
||||
|
|

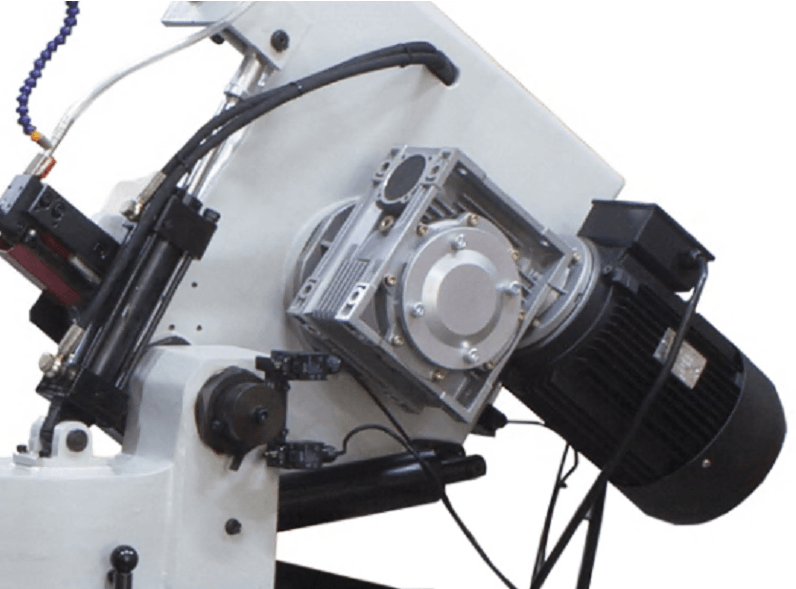

Зубчатый привод |
||||
|
|

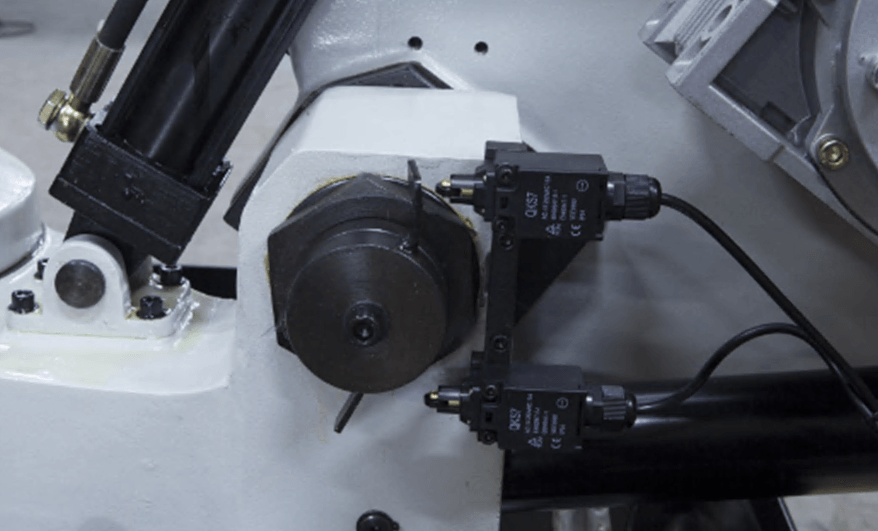

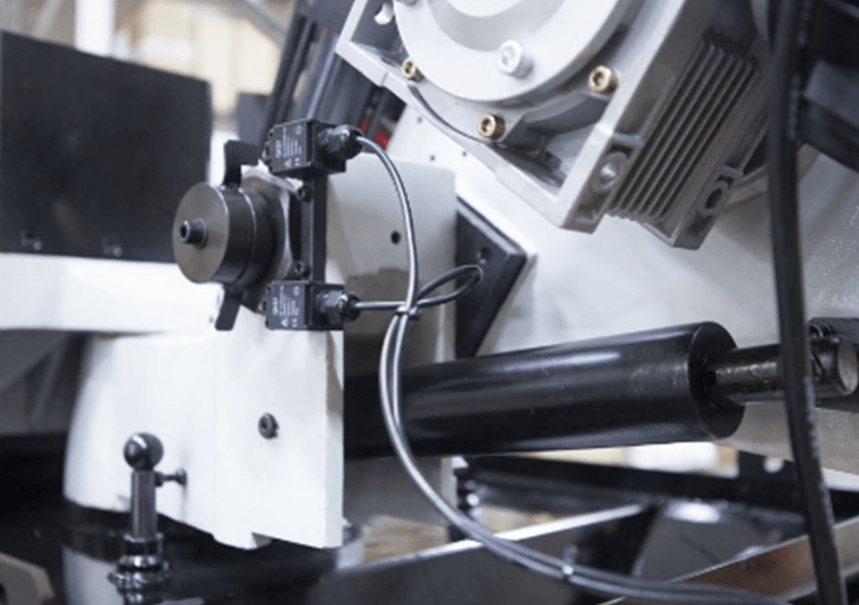

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. |
||||
|
|
Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
|
||||
|
|

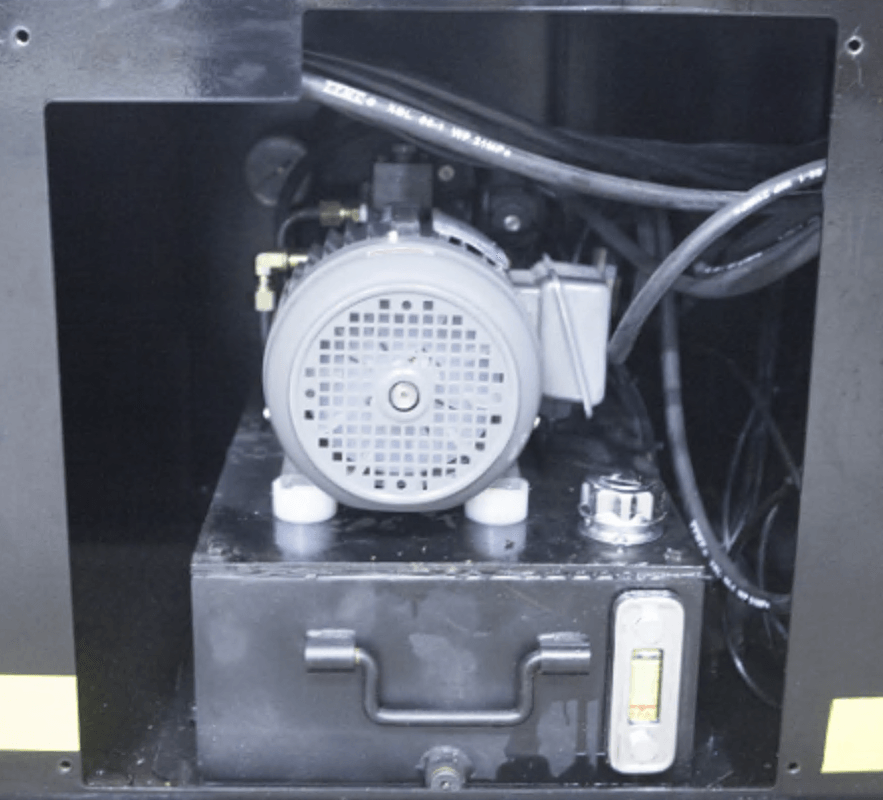

Гидростанция |
||||
|
|

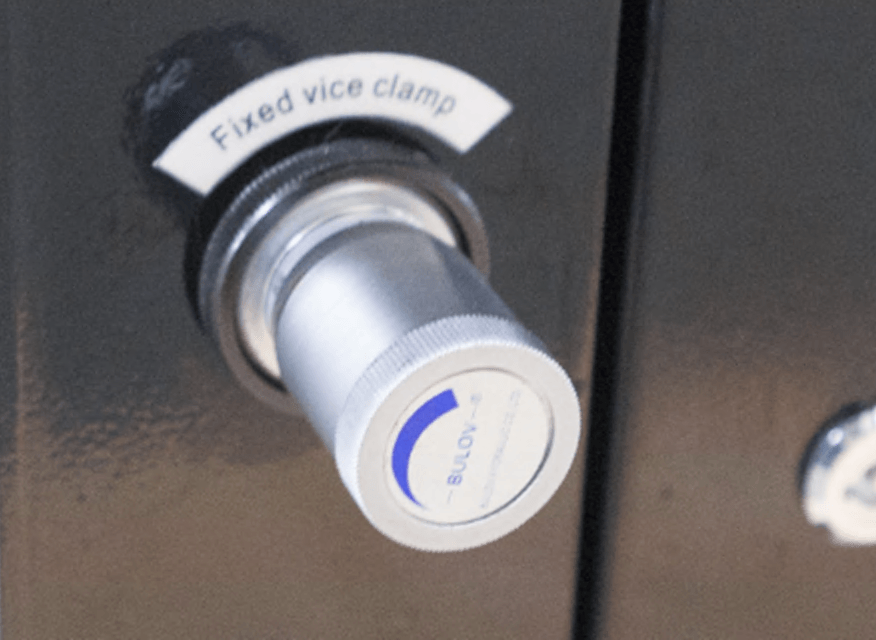

Регулировка гидравлических тисков, отвечает за усилие зажатия тисков. |
||||
|
|

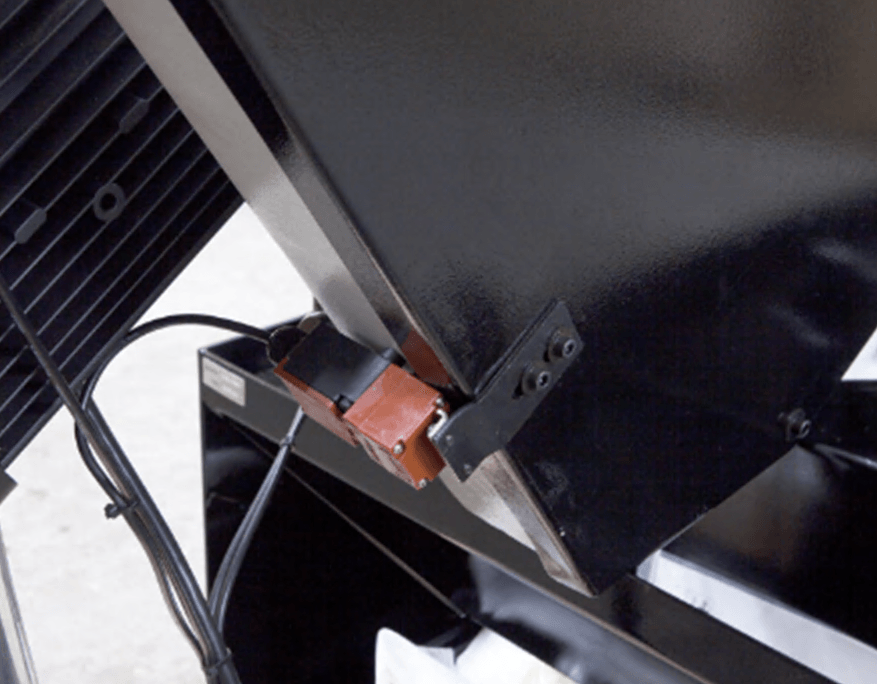

Предохранительный датчик при снятии заднего кожуха рамы. |
Подробные характеристики
|
Наименование |
Stalex BS-460G-JC SERVO |
||
|
Артикул |
388125-JC/3.7kW |
||
|
Мощность двигателя |
3,7 кВт (3-х фазный) термозащита перегрузки двигателя |
||
|
Скорость двигателя |
300-1500 об/мин |
||
|
Мощность гидравлической станции |
0,75 кВт |
||
|
Мощность охлаждающего насоса |
45 Вт |
||
|
Вращение пилы |
От -45 до +60 градусов |
||
|
Привод |
зубчатый (червячная передача) |
||
|
Скорость резания |
19-94 м/мин |
||
|
Рабочая зона |
+90° |
±45° |
+60° |
|
|
330 |
305 |
205 |
|
|
460х250 |
305х250 |
205х250 |
|
Угол разворота рамы |
|
||
|
Рабочая высота стола |
850 мм |
||
|
Объём гидравлического бака |
20 л |
||
|
Объём бака СОЖ |
30 л |
||
|
Габариты ленты |
34х1,1х3960 мм |
||
|
Размер упаковки |
2310х1070х1630 мм |
||
|
Масса нетто/брутто |
750/830 кг. |
||
|
Страна производитель |
Китай |
||
|
Гарантия |
12 месяцев |
||
