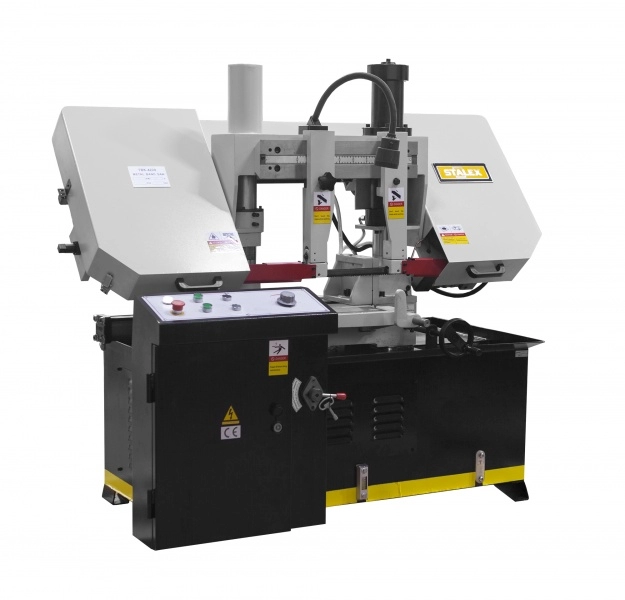

Станок полуавтоматический двухколонный STALEX TBK-4228

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1)      зажим заготовки – переключатель работы тисков

2)      запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»

3)      отжим тисков – переключатель работы тисков

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- регулируемый упор - 240 мм

- мобильная стойка с роликом

Основные элементы

- Угол пиления заготовок 90°.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

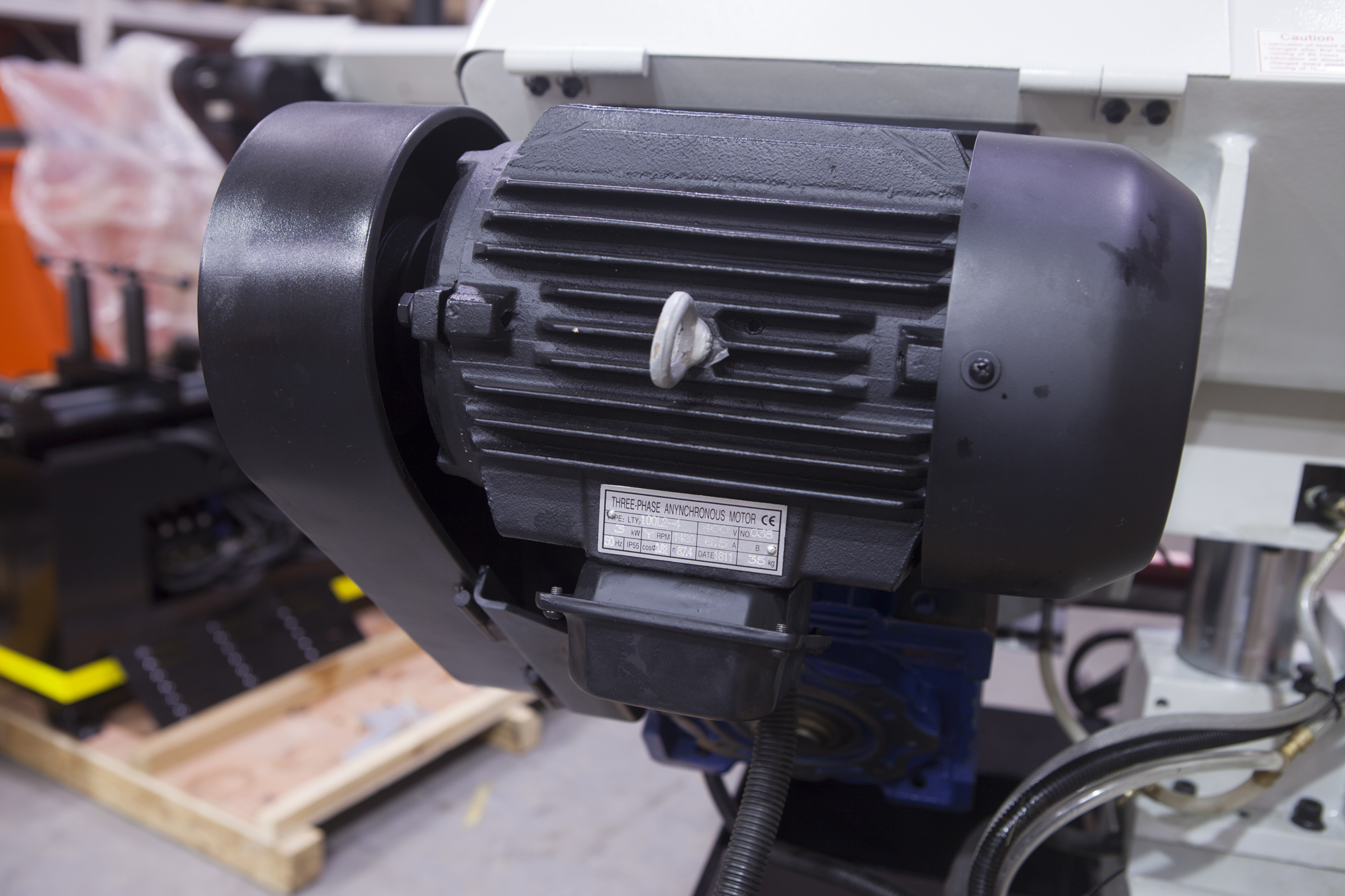

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

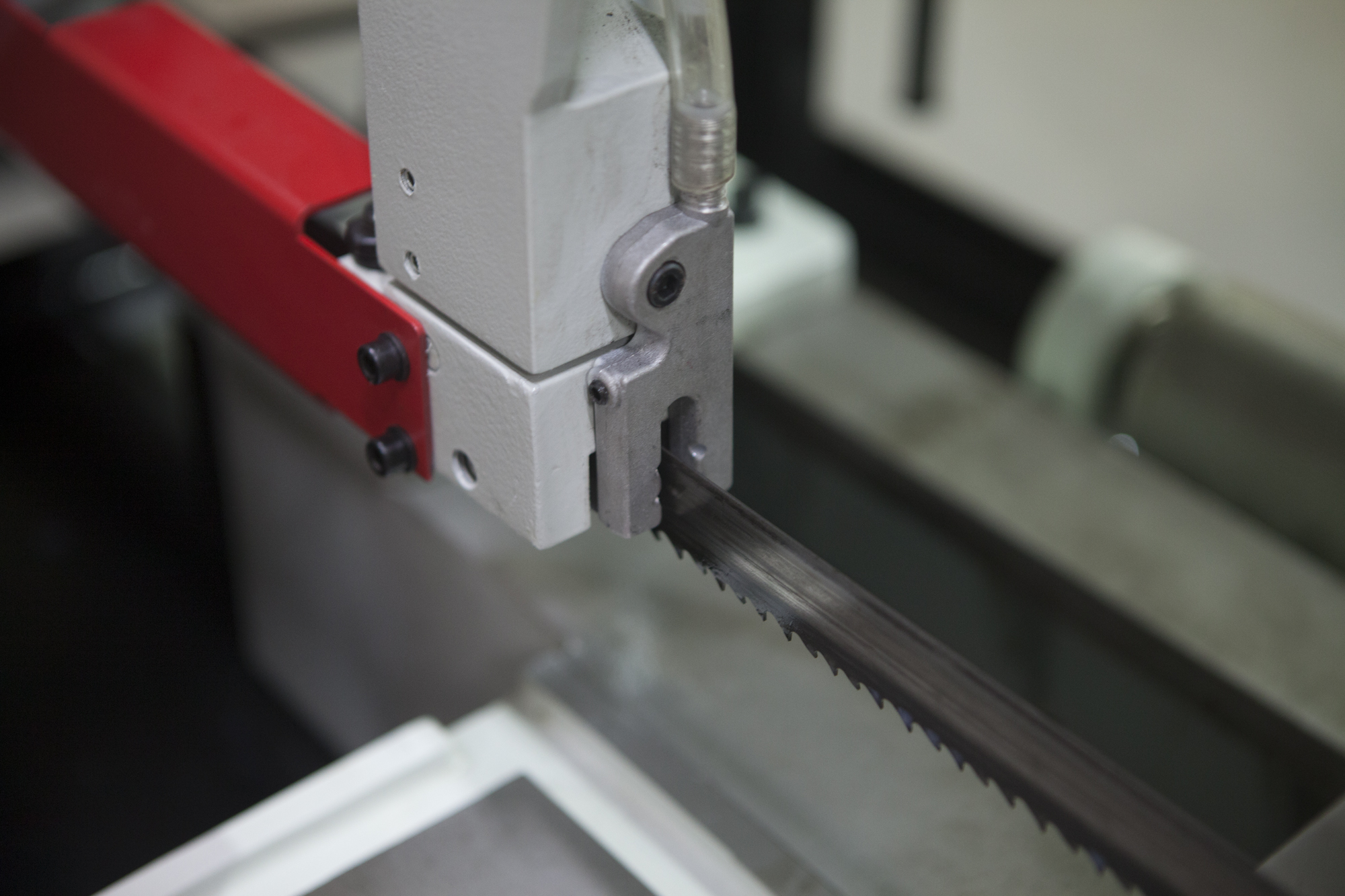

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

- Тиски гидравлические с возможностью быстрого зажима заготовок

- 3 скорости вращения полотна

- Подсветка зоны резания

- Клиноременной привод

- Автоматическое отключение при завершении резки

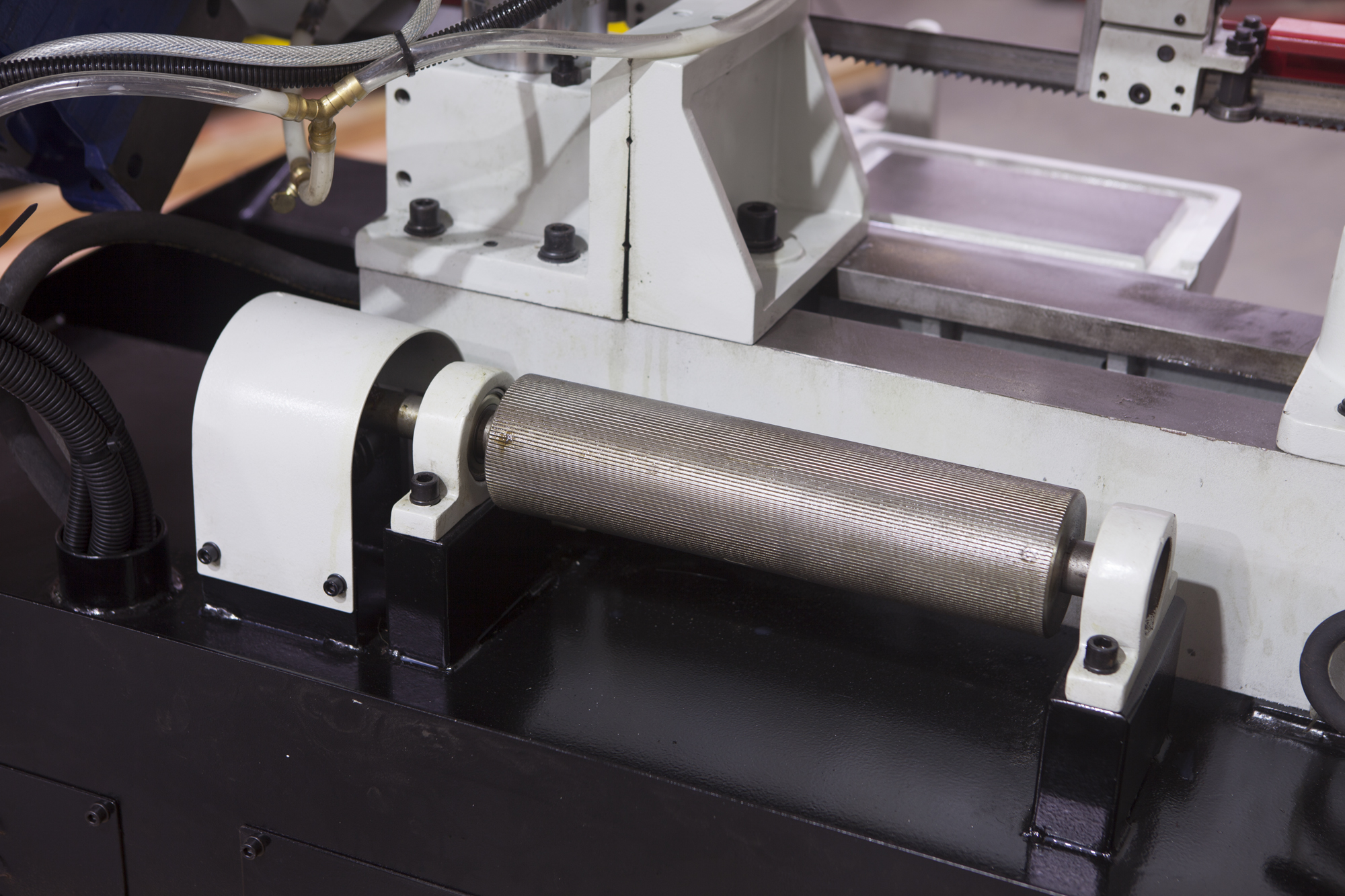

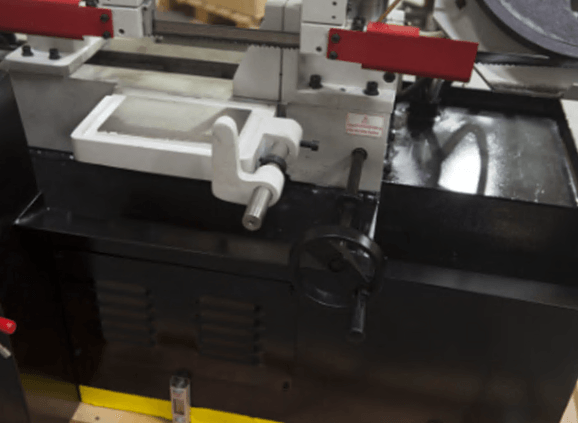

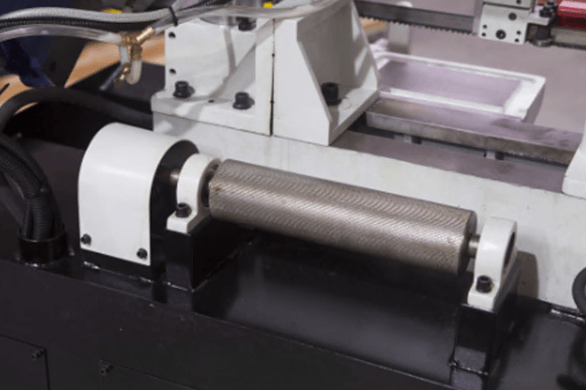

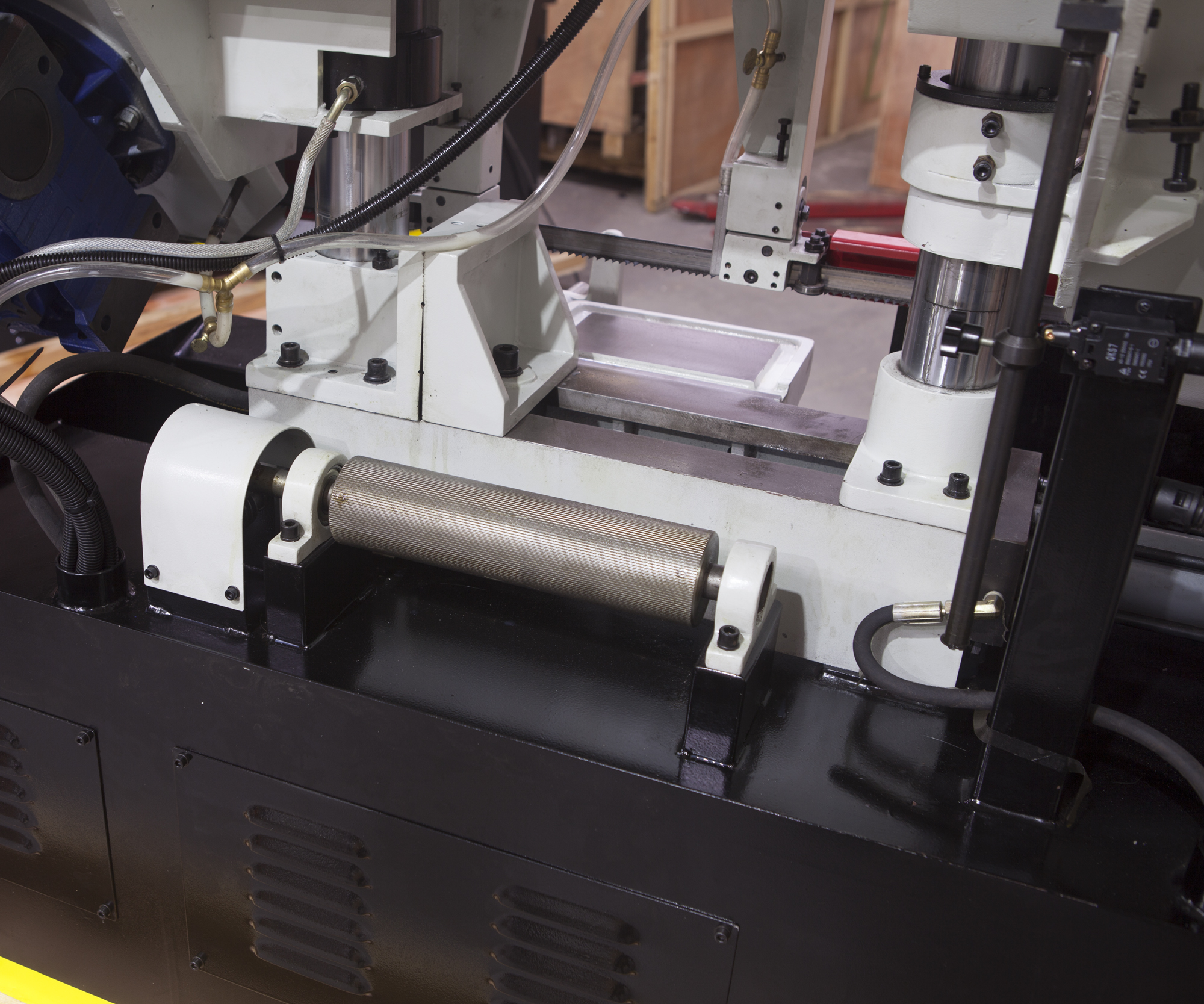

						Вспомогательный стол с роликом подачи

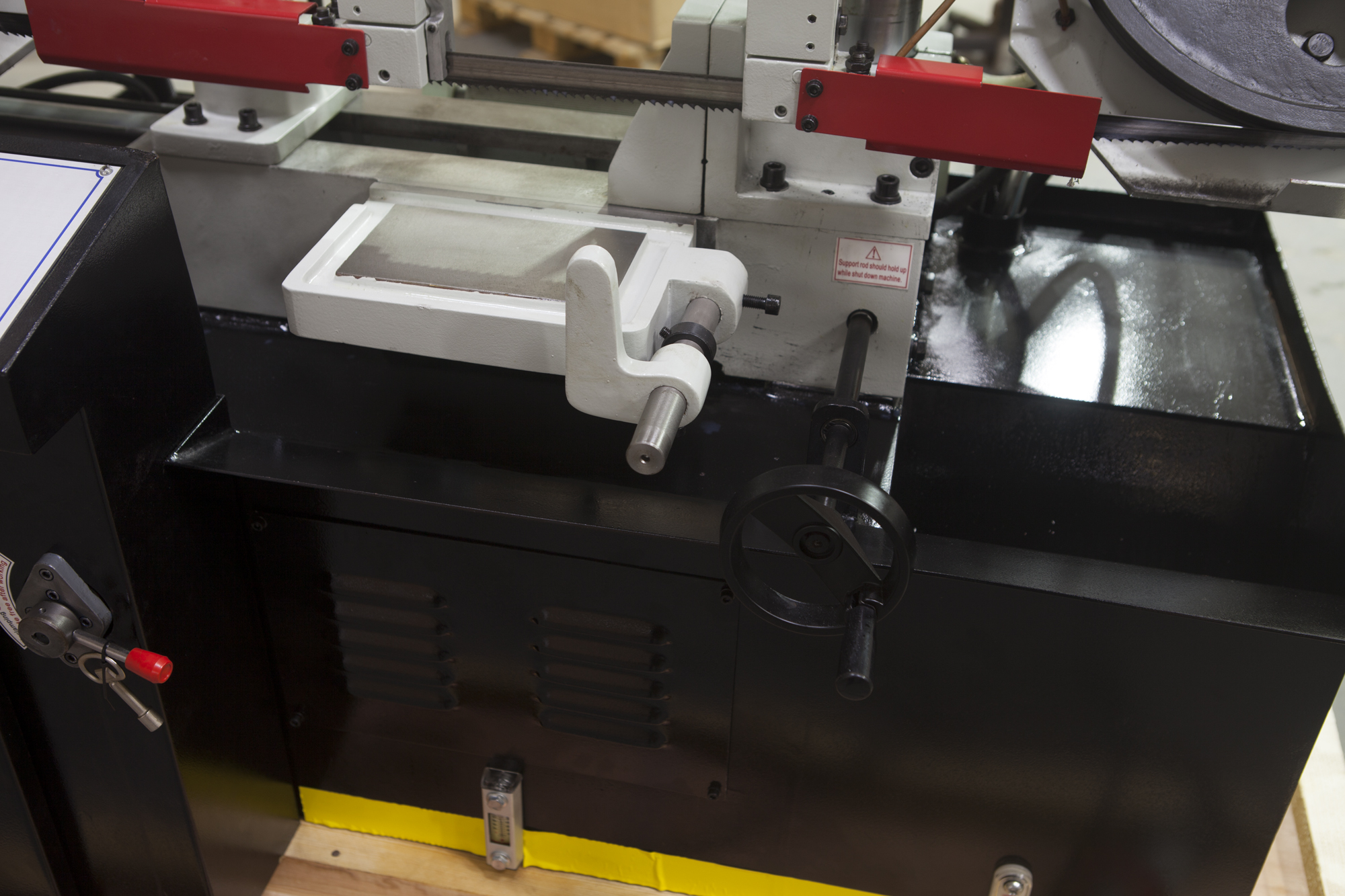

						Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

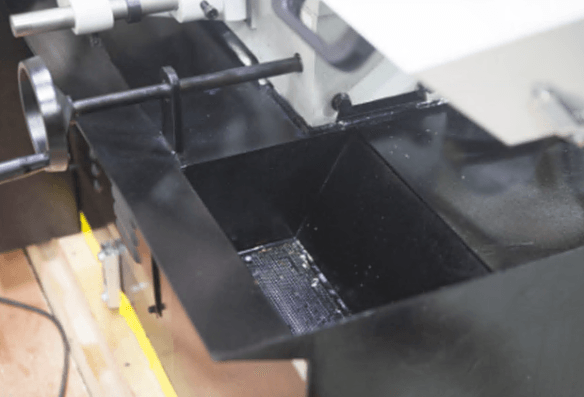

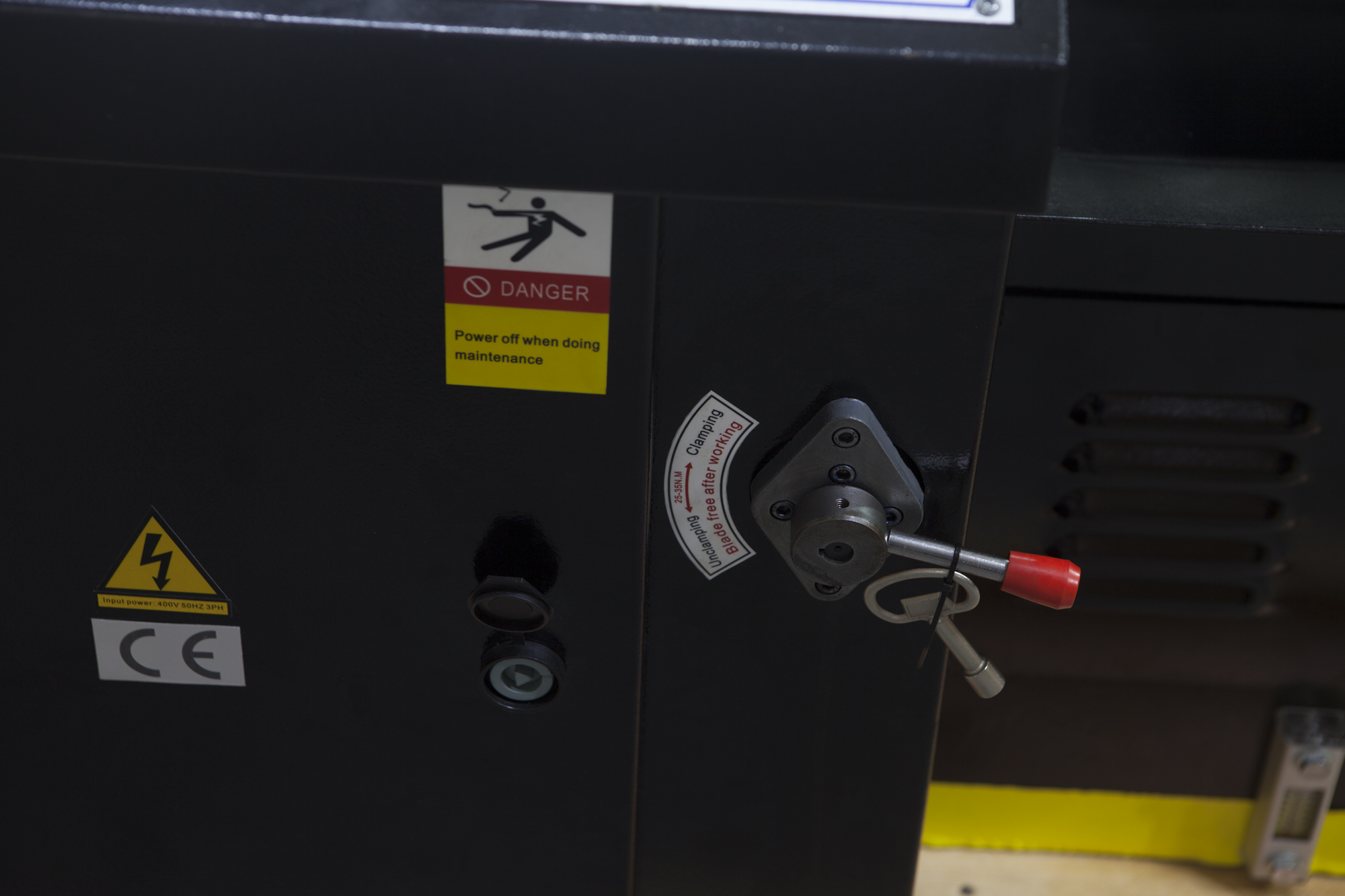

						В тумбе станка размещён бак для стружки и слива СОЖ

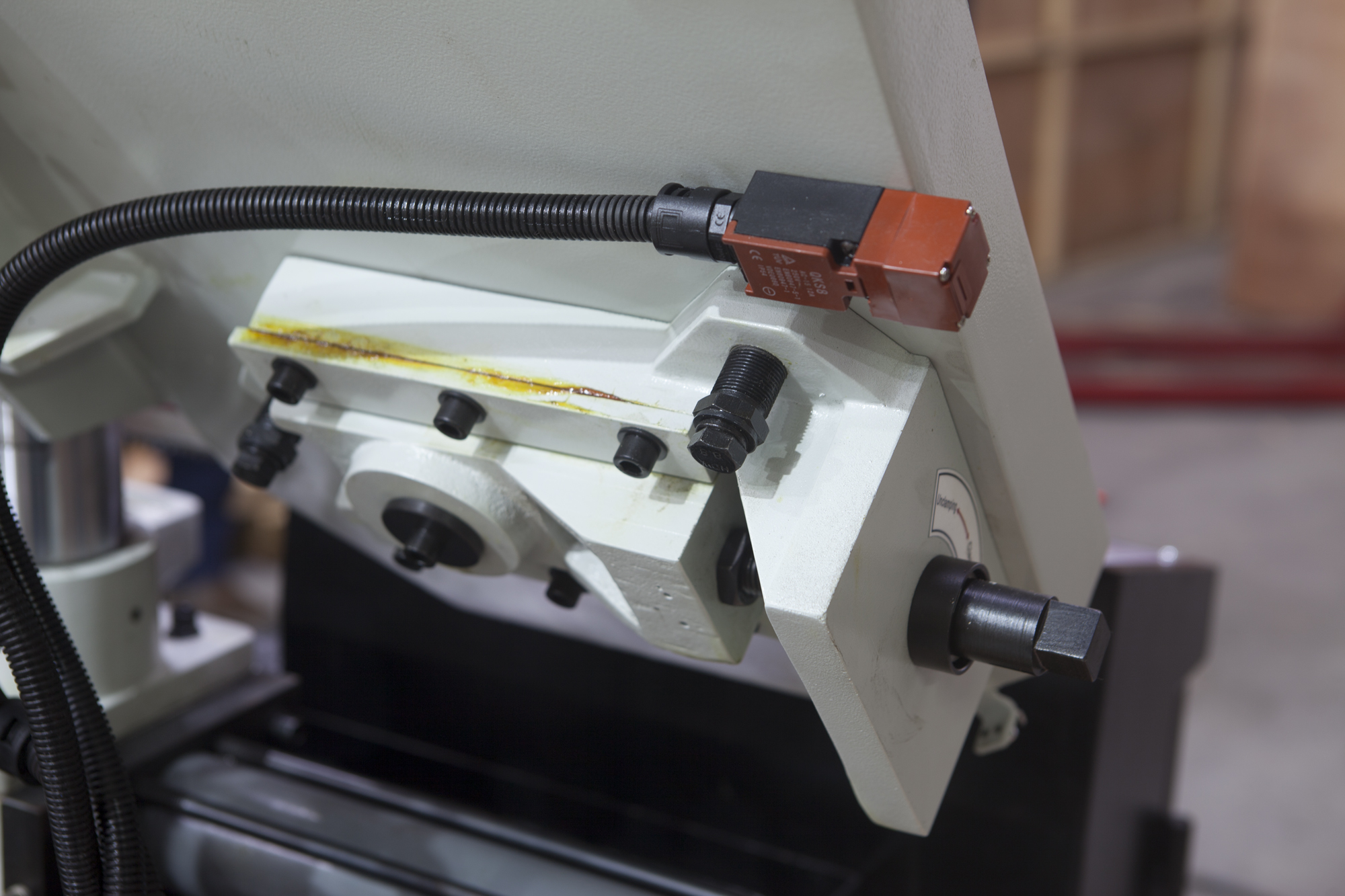

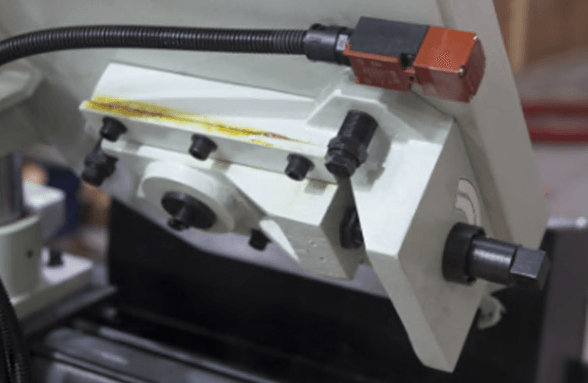

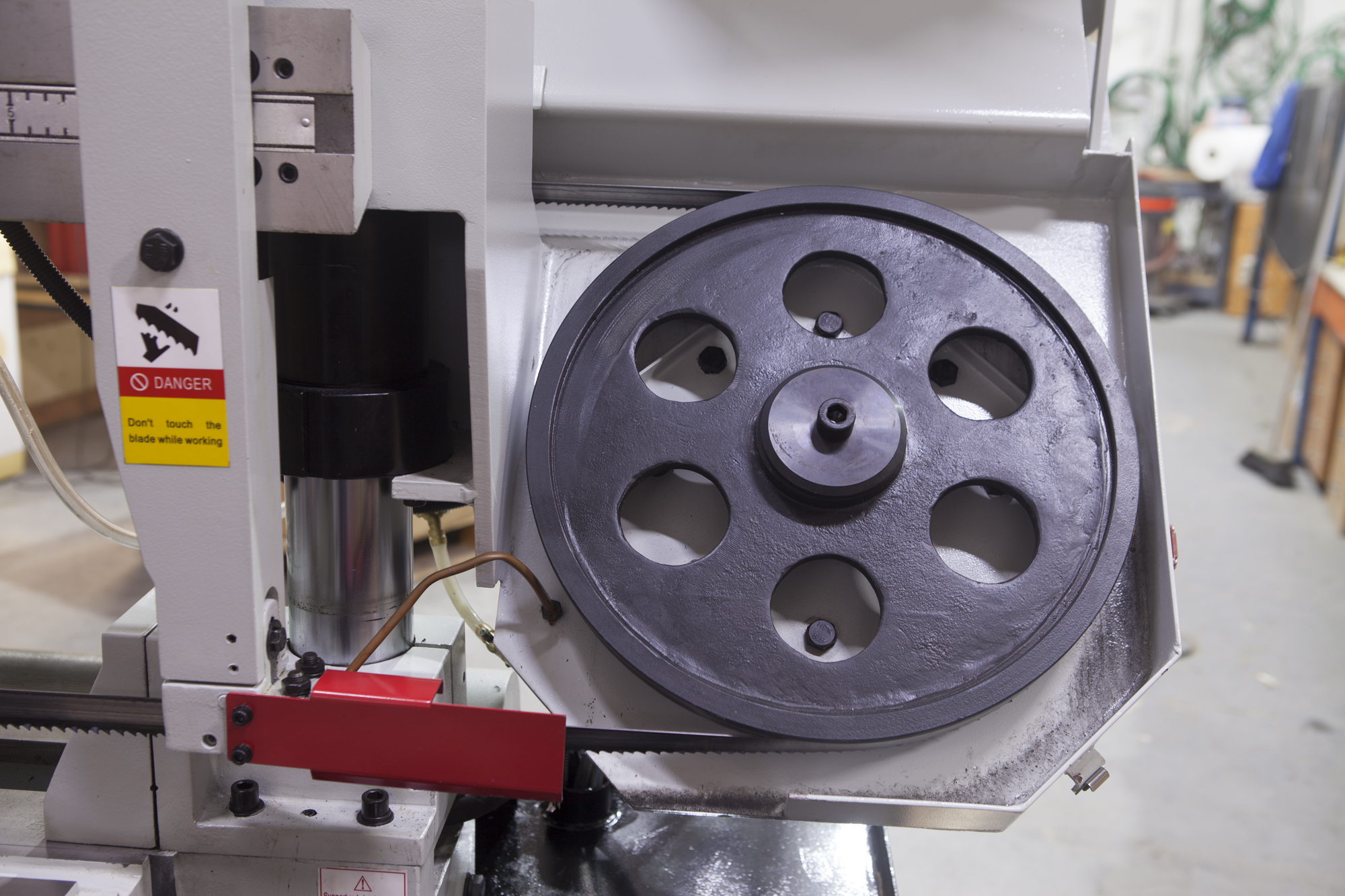

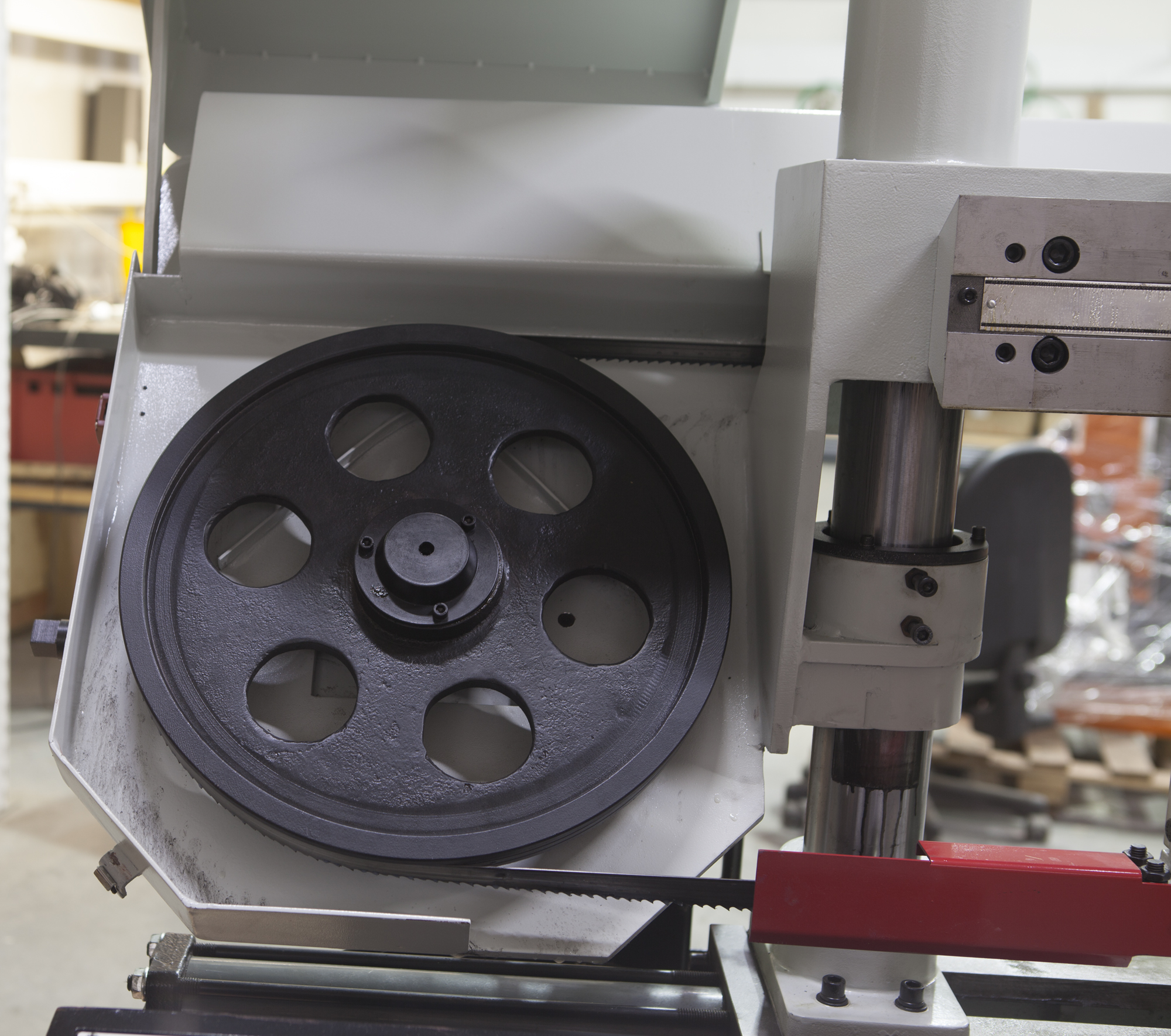

						Механическое натяжение
						Рычаг регулировки натяжения полотна

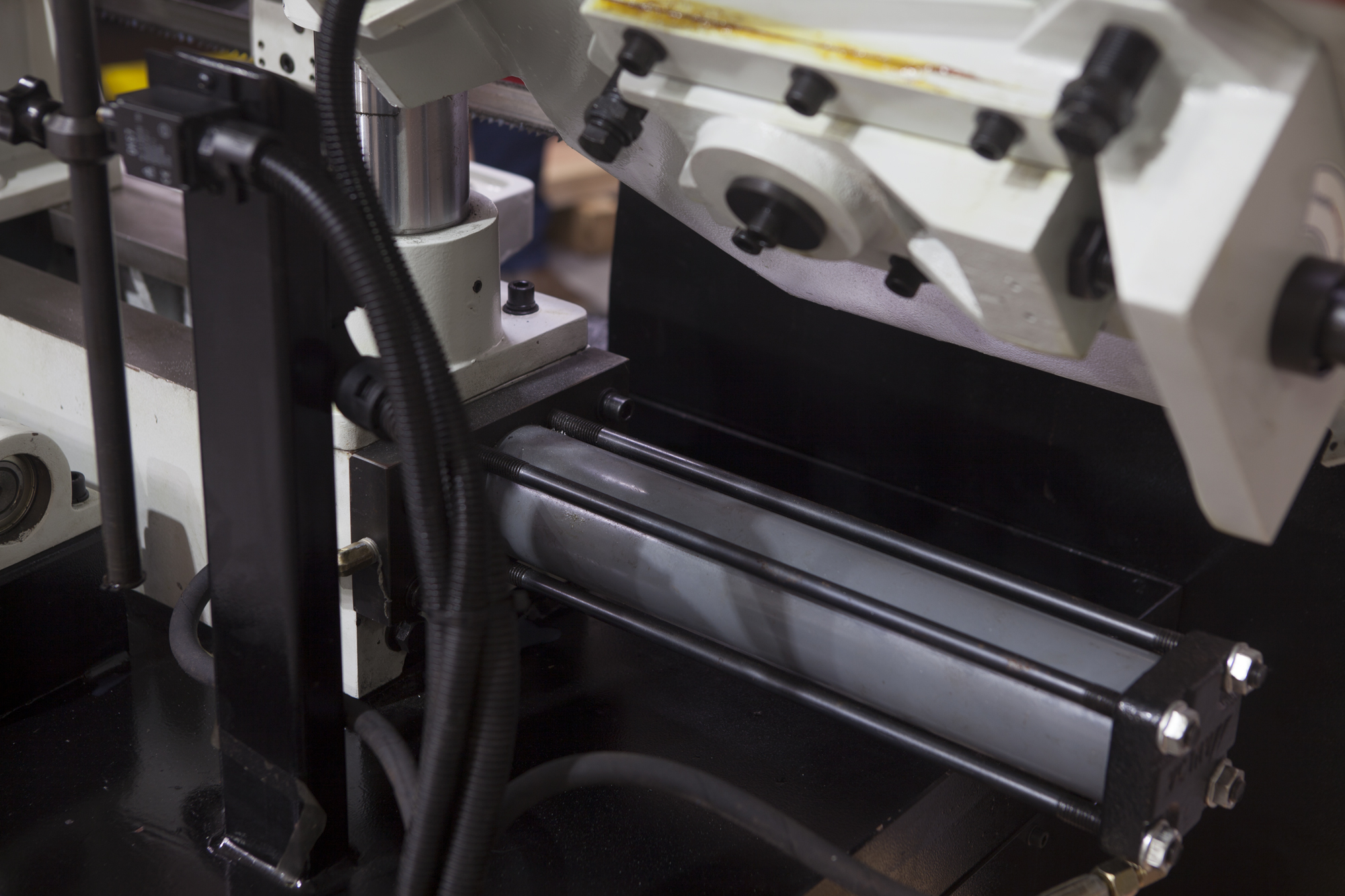

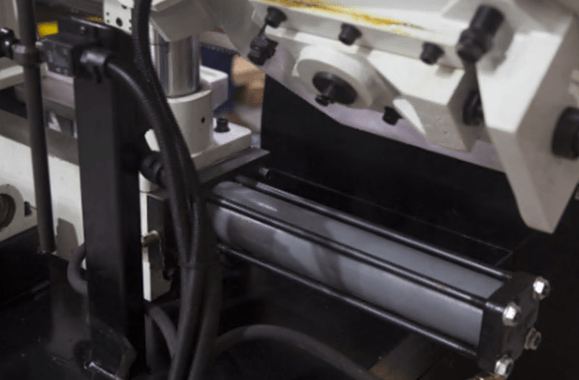

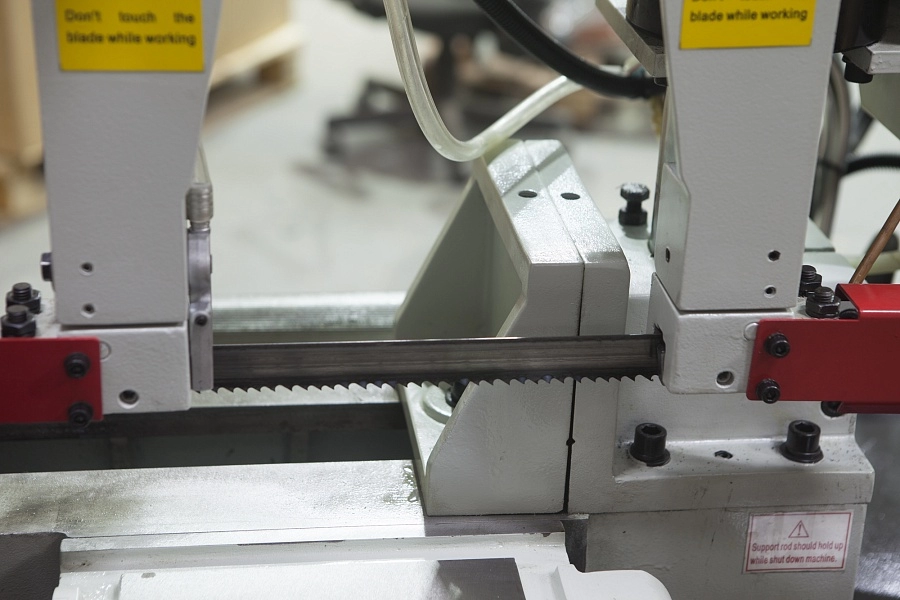

						Гидравлические тиски

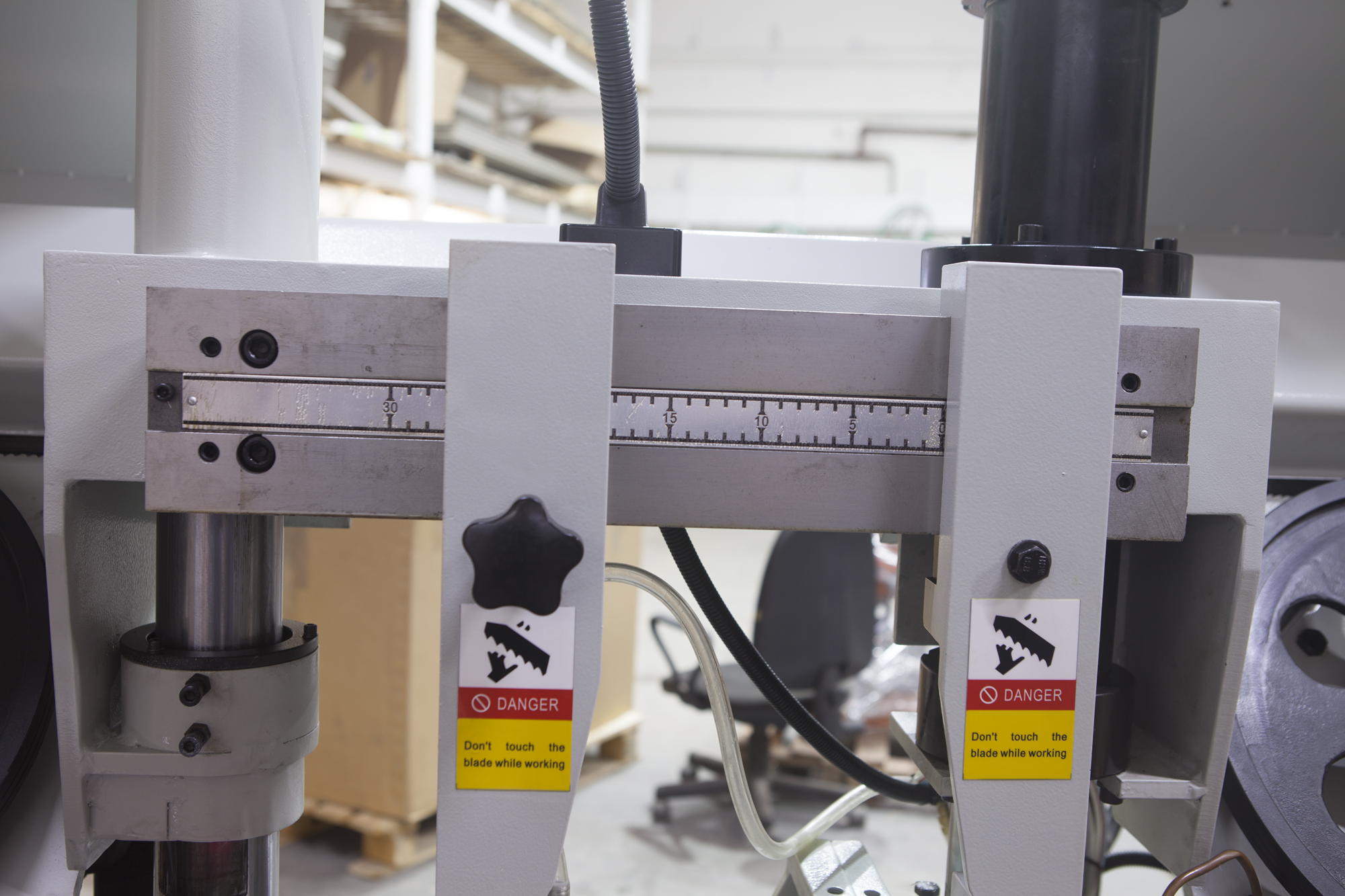

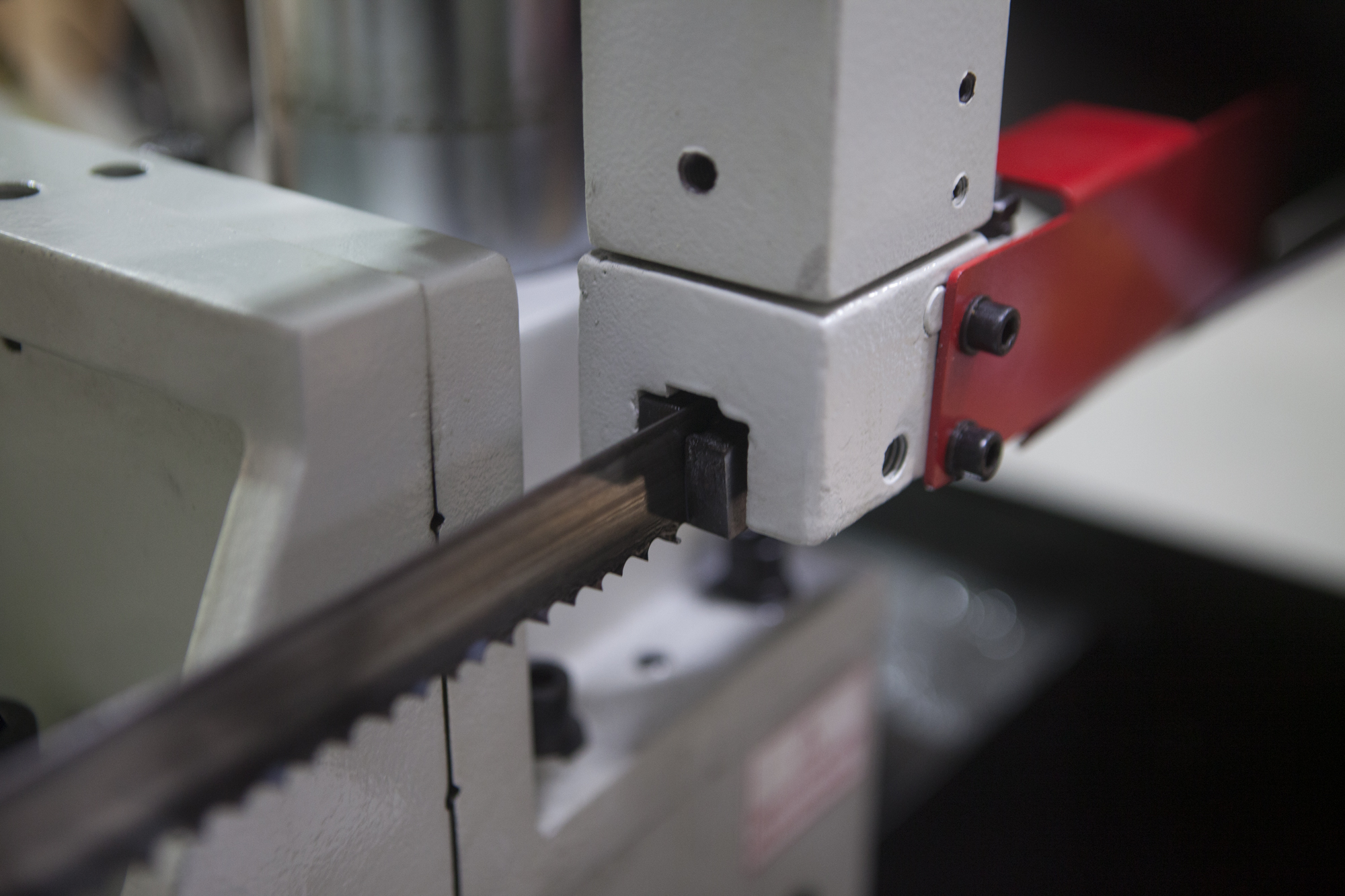

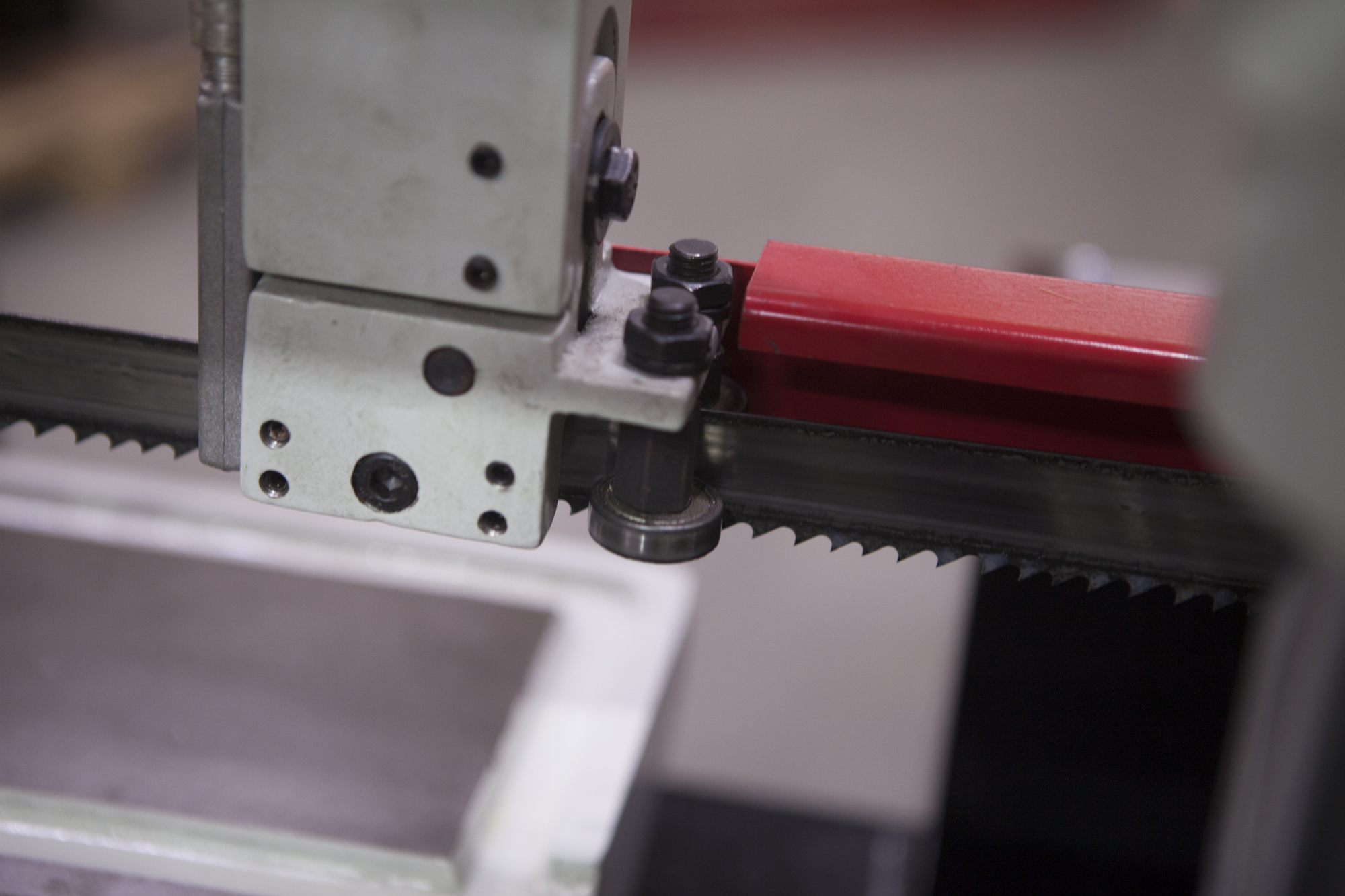

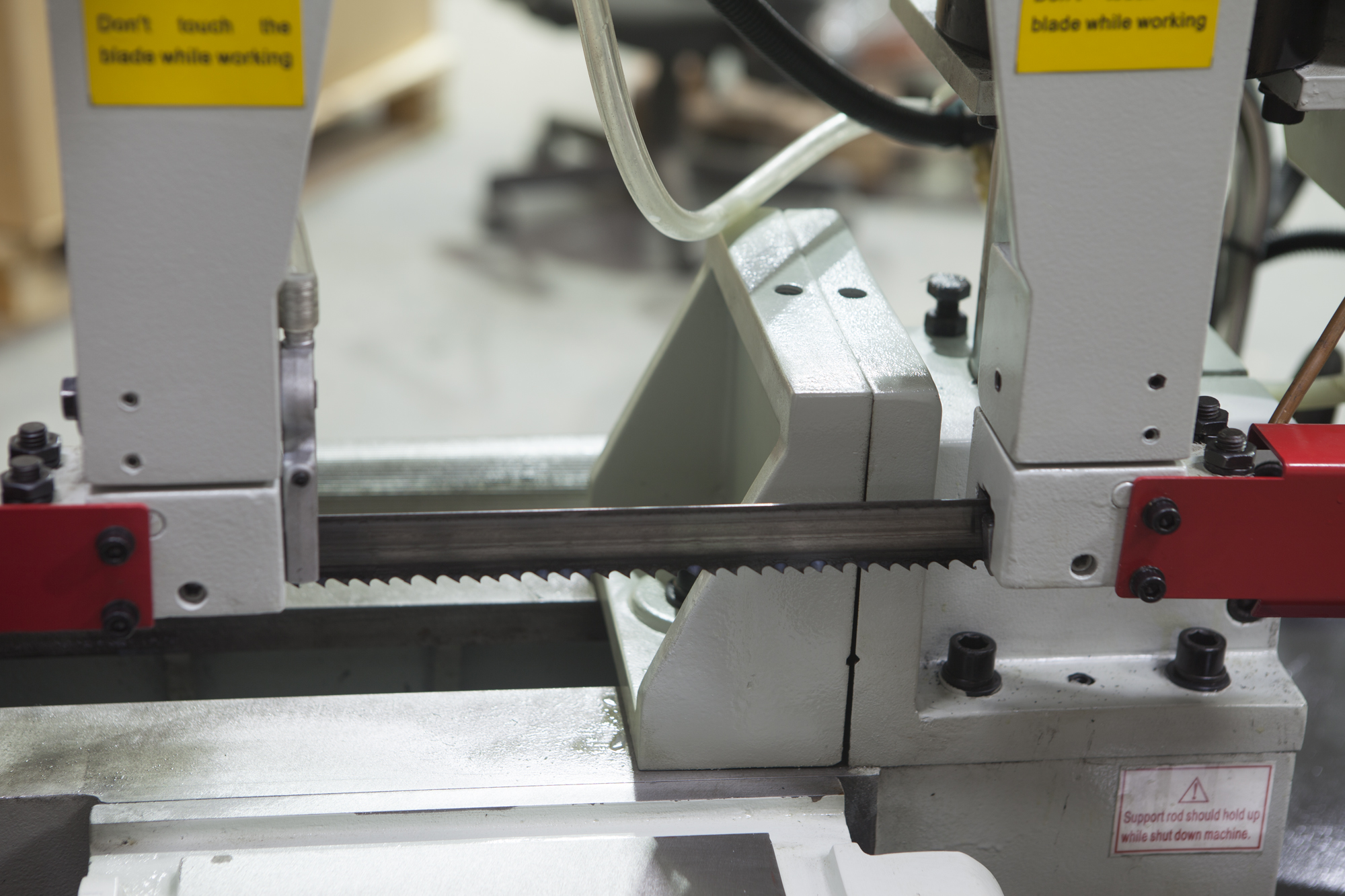

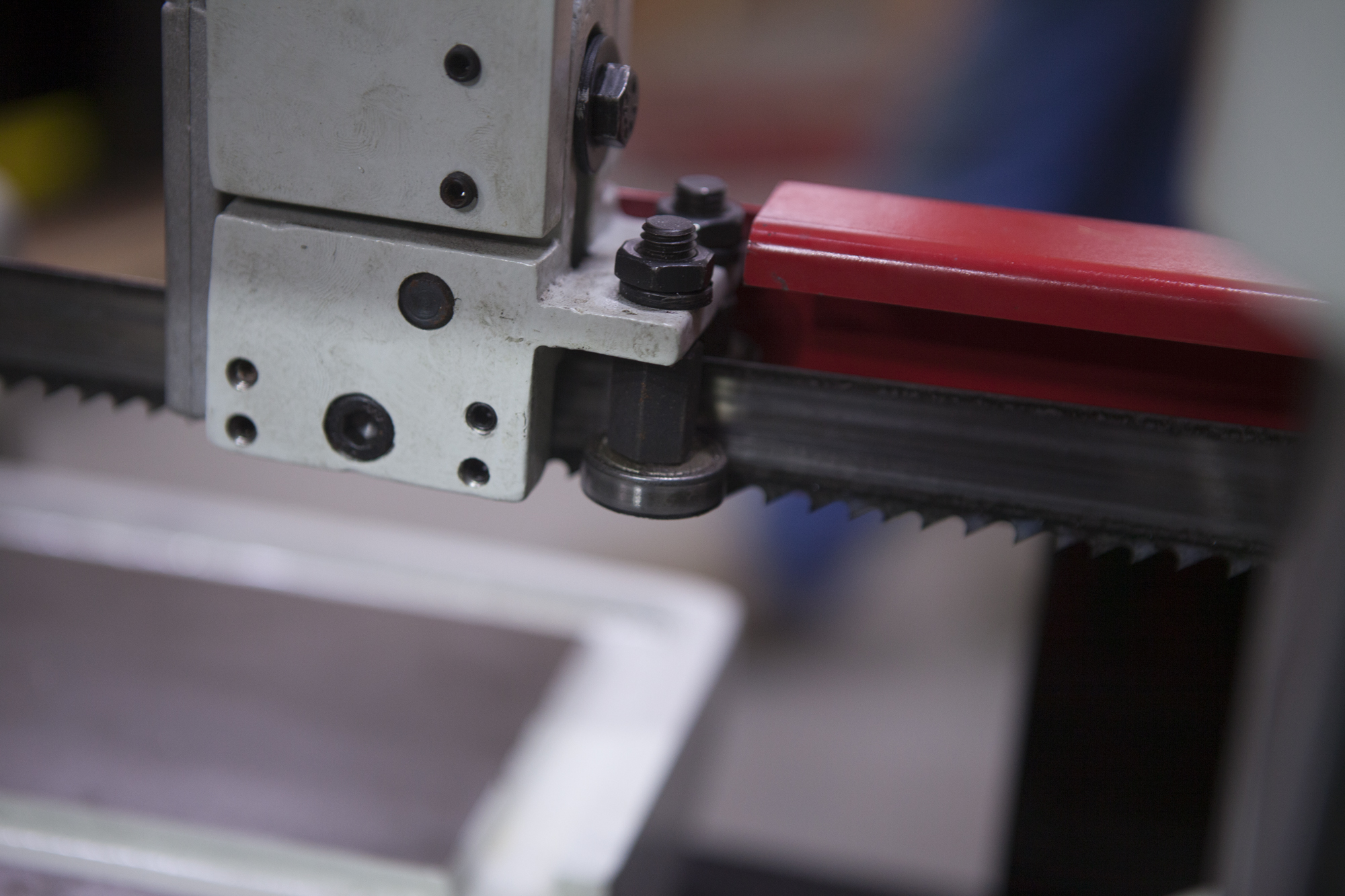

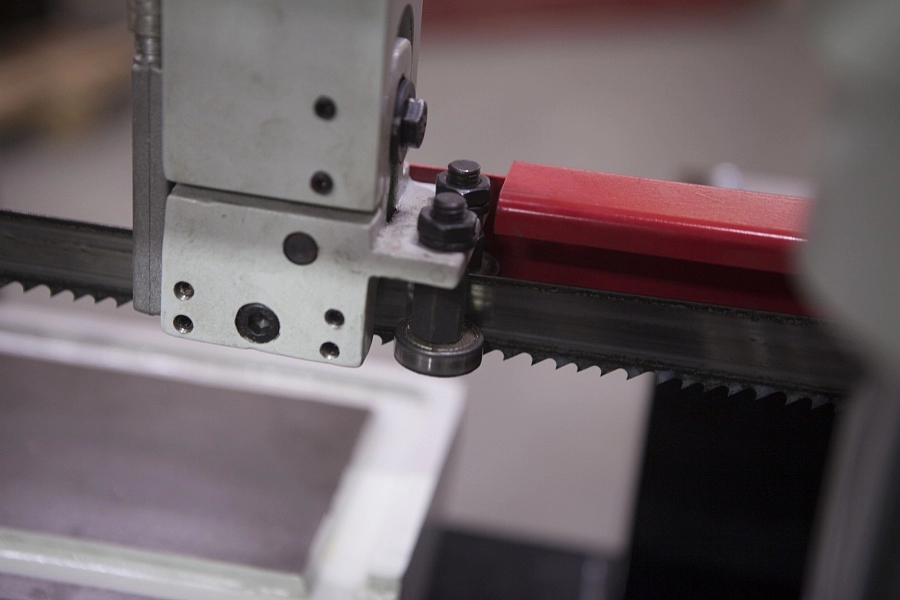

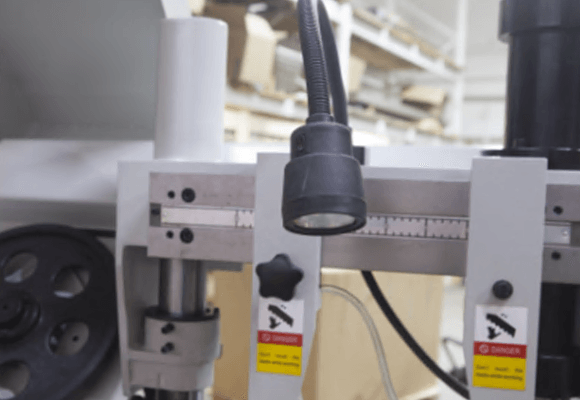

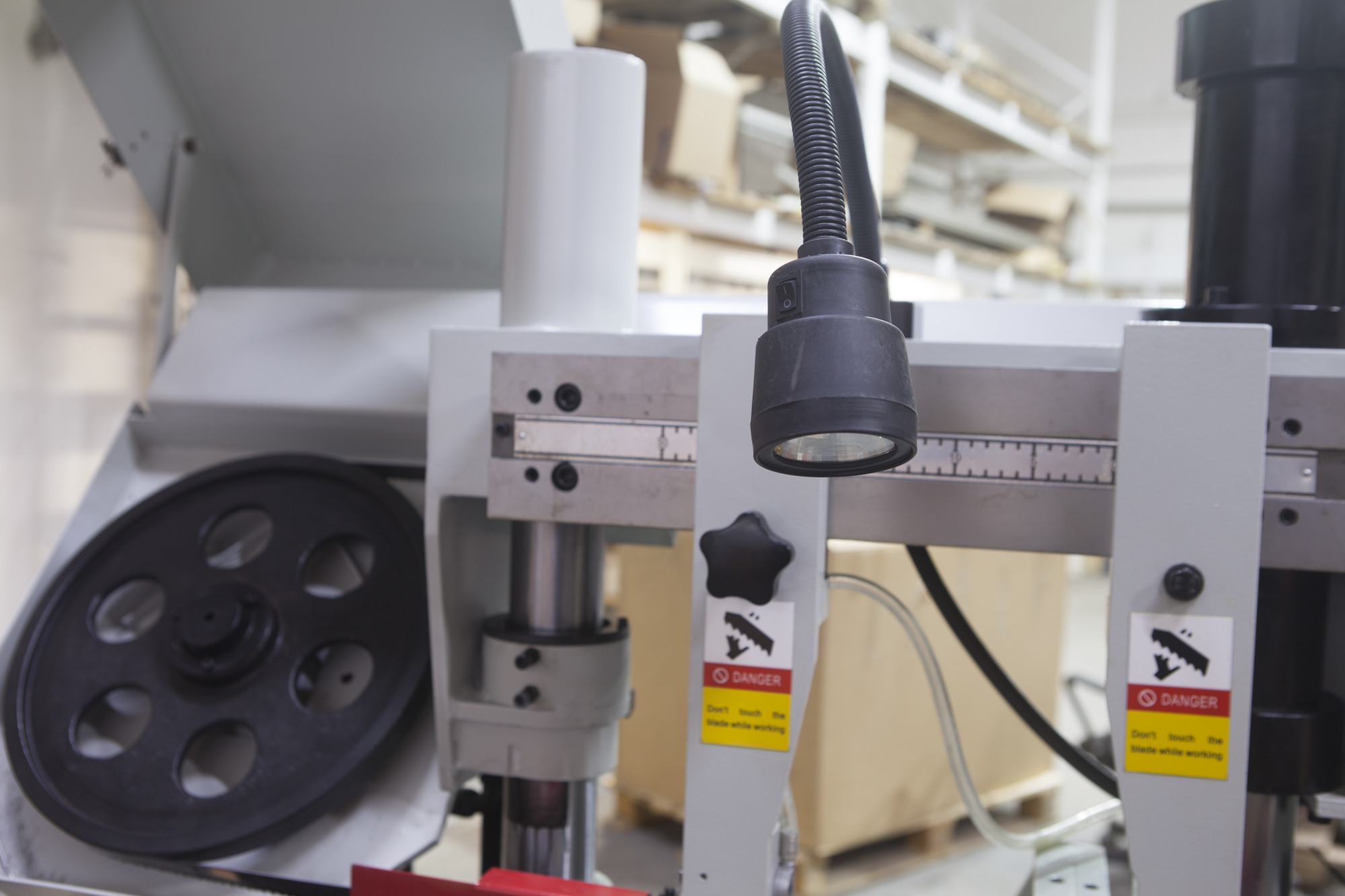

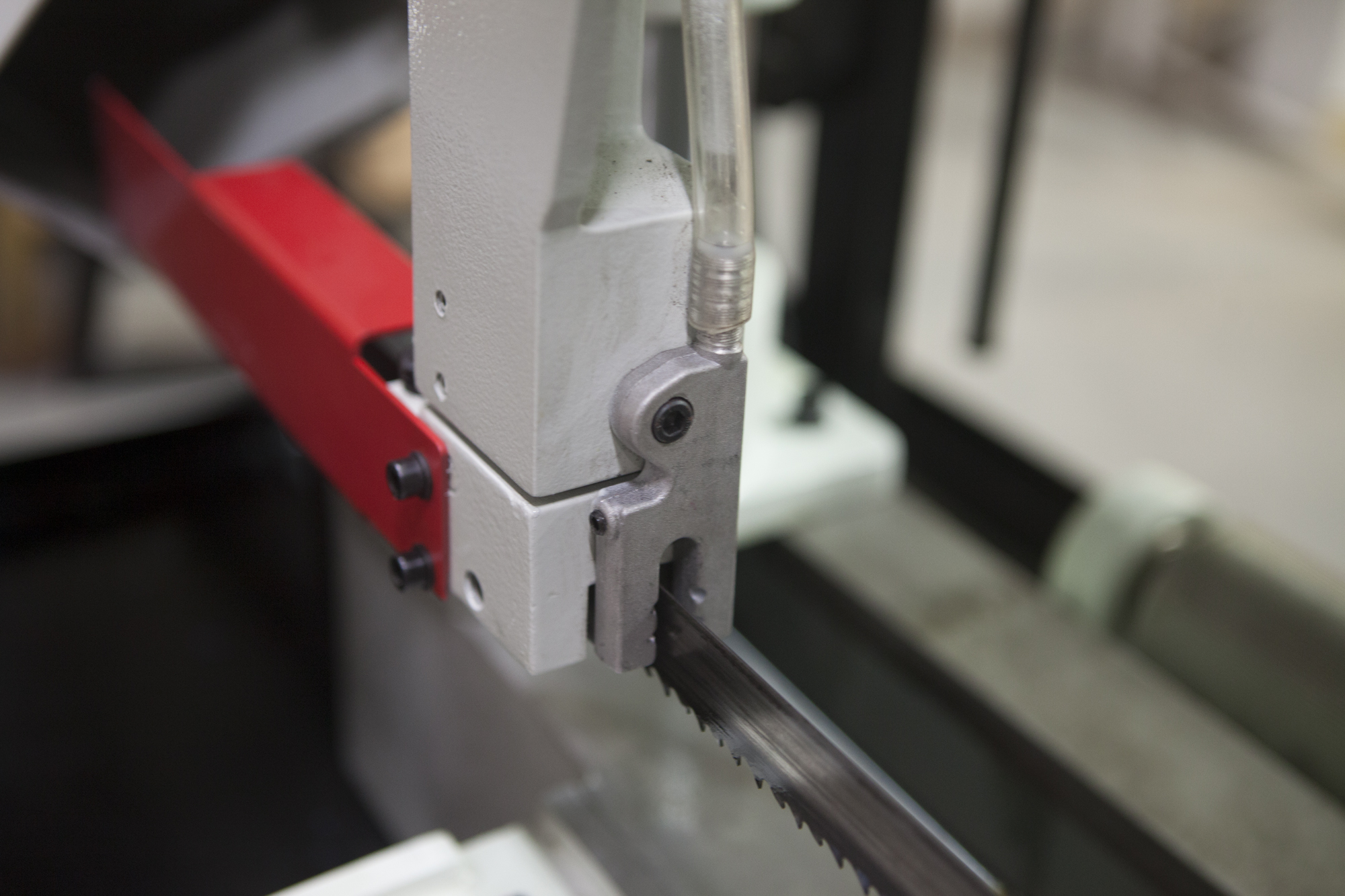

						Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. Лампа освещения

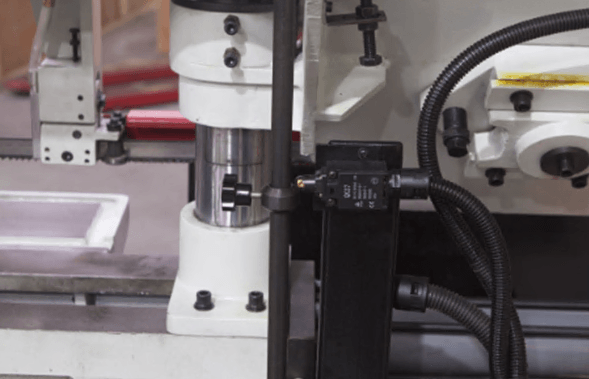

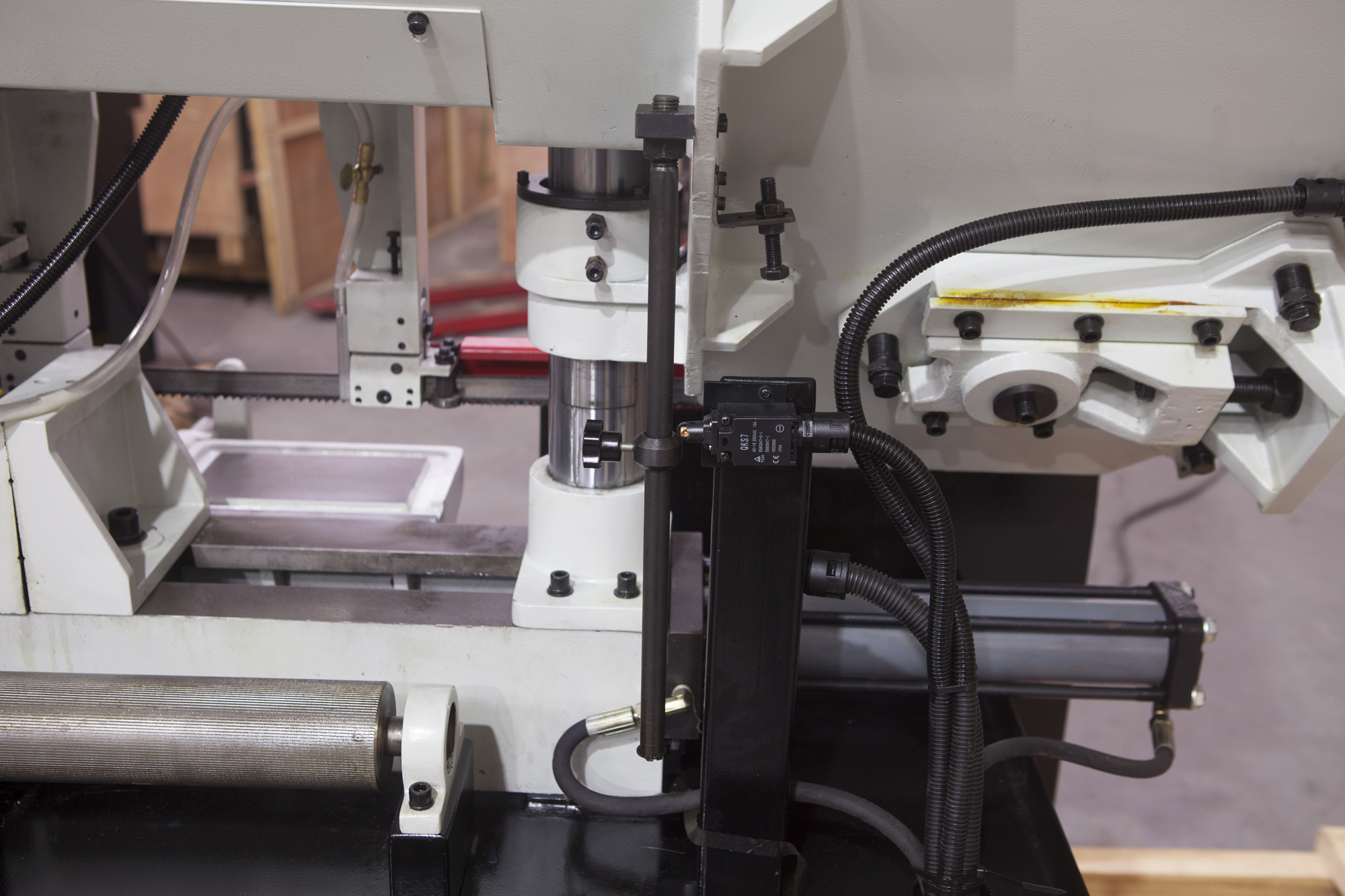

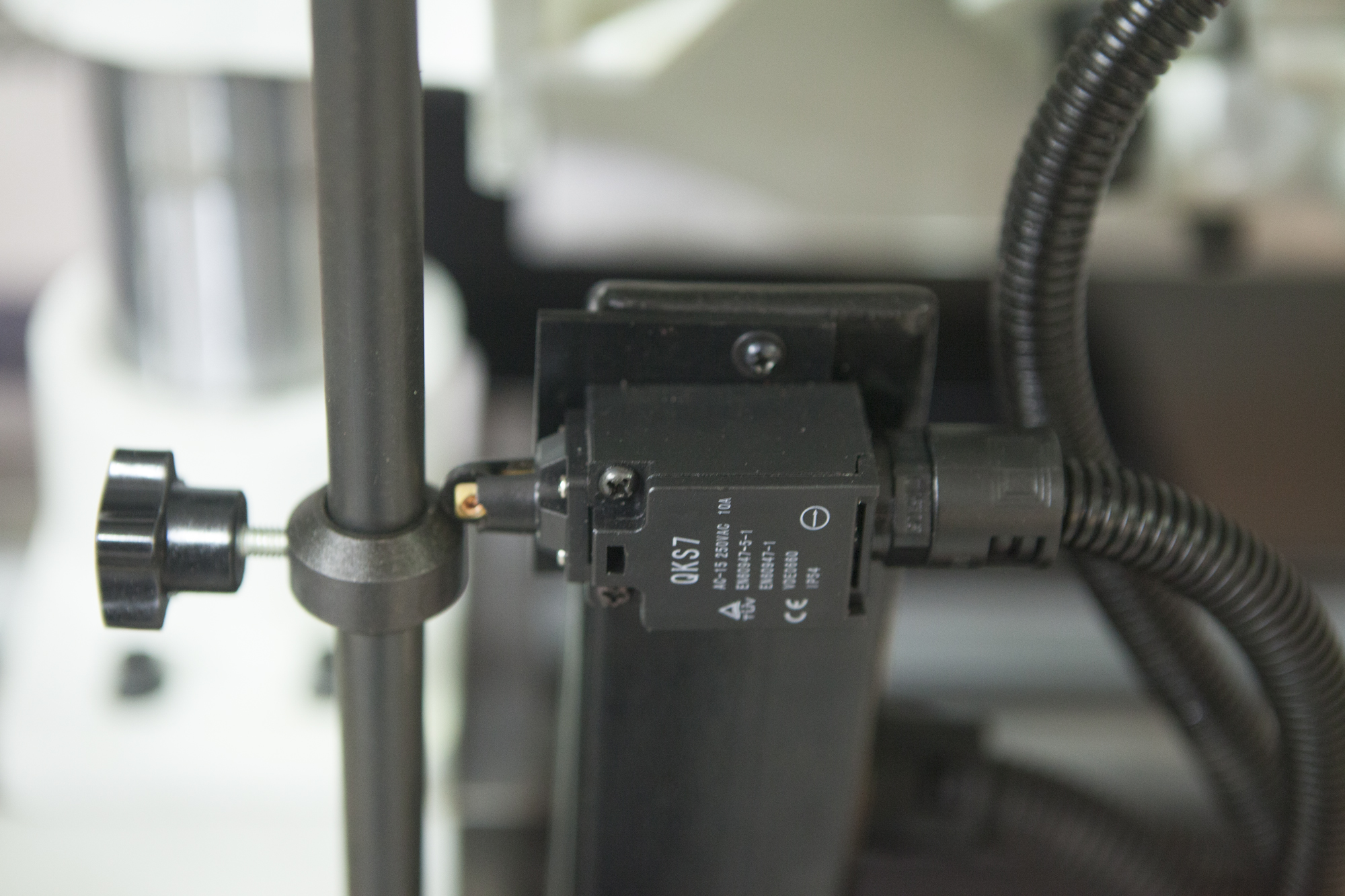

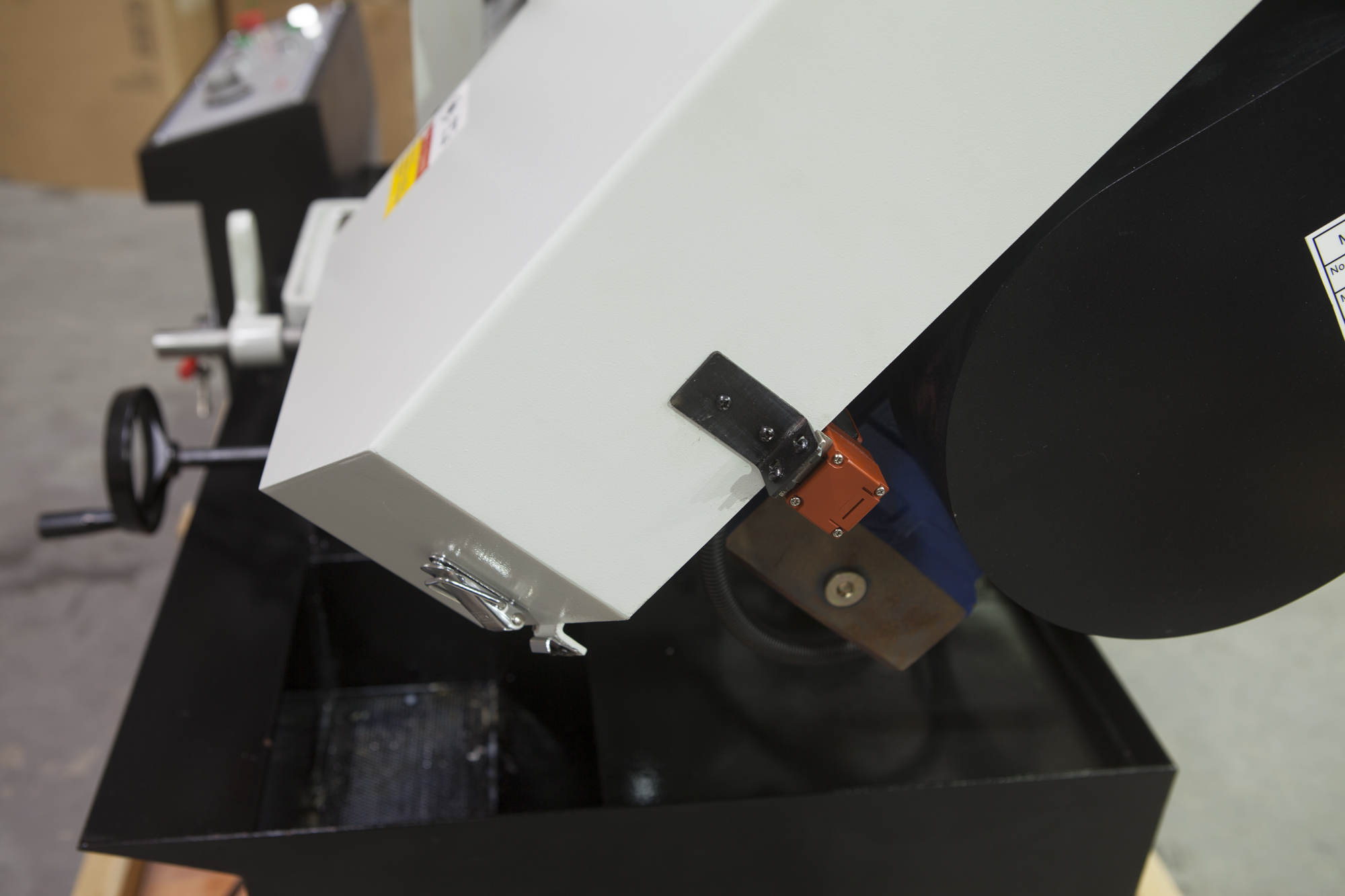

						Концевики на подъём и опускание

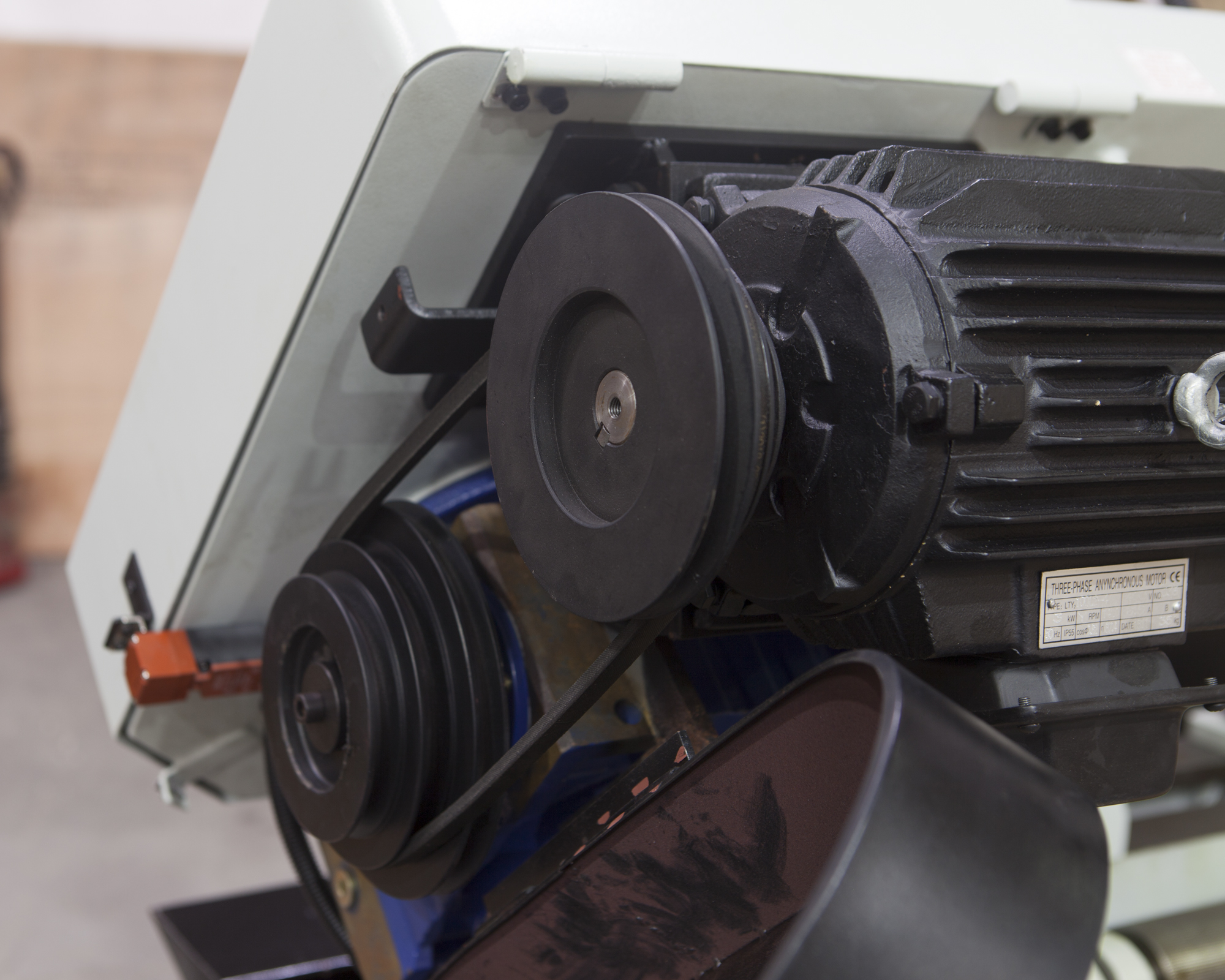

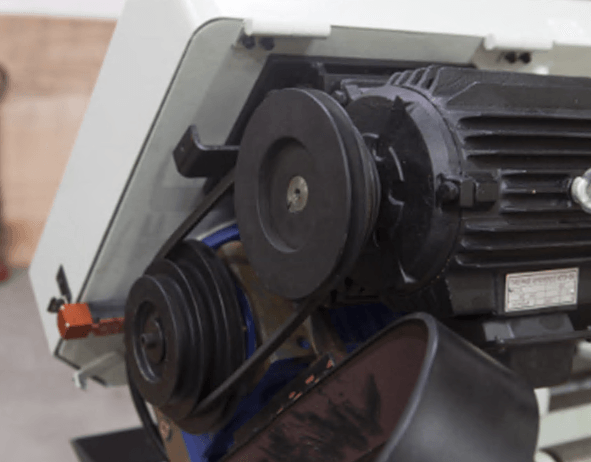

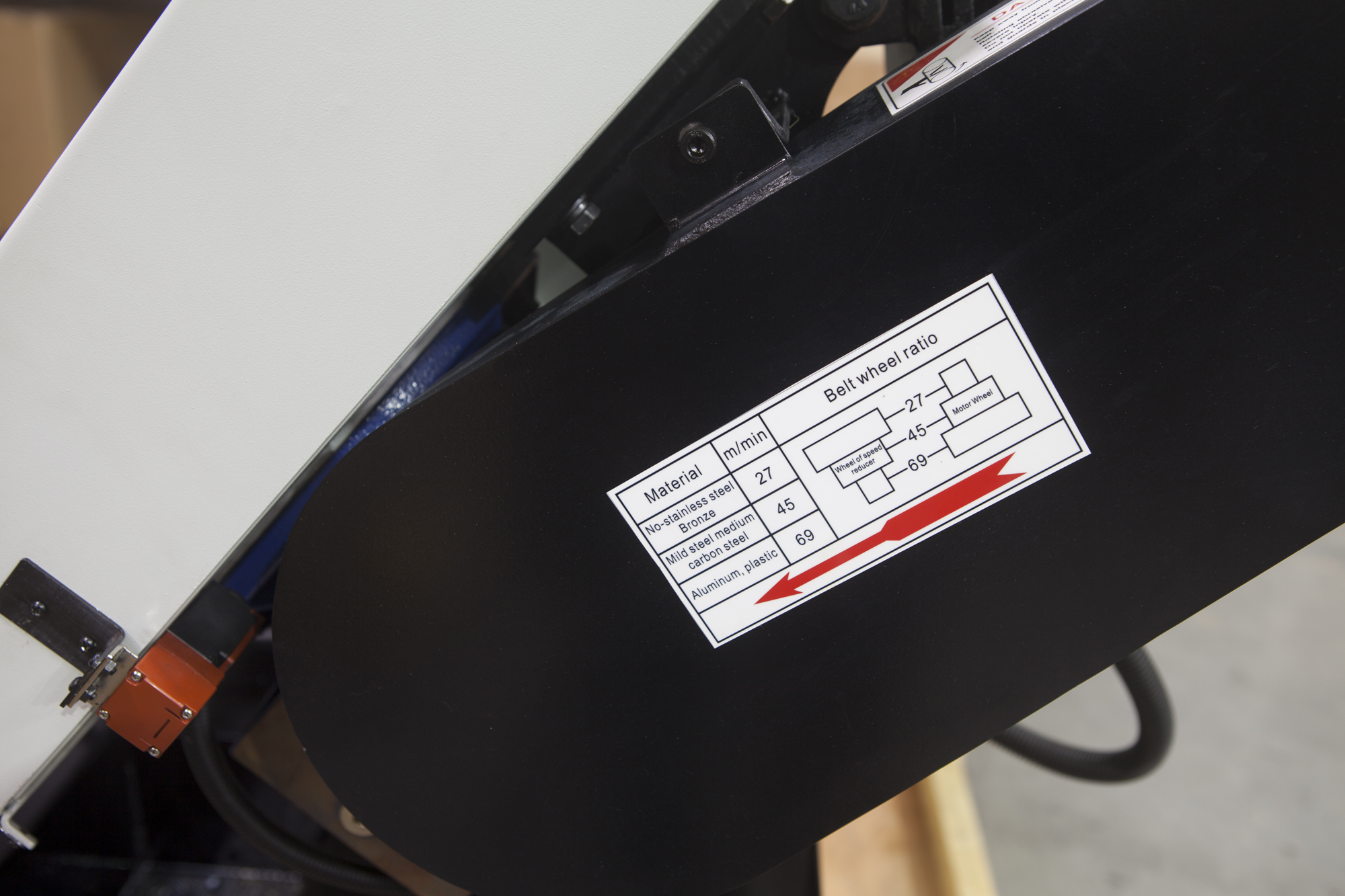

						Редуктор комбинированный (зубчатый + клиноременной)

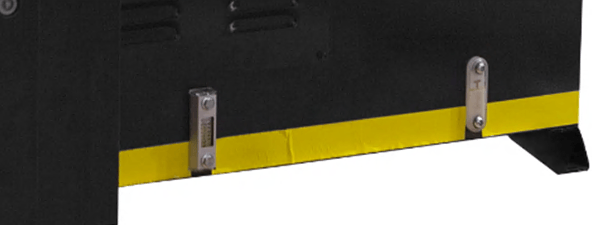

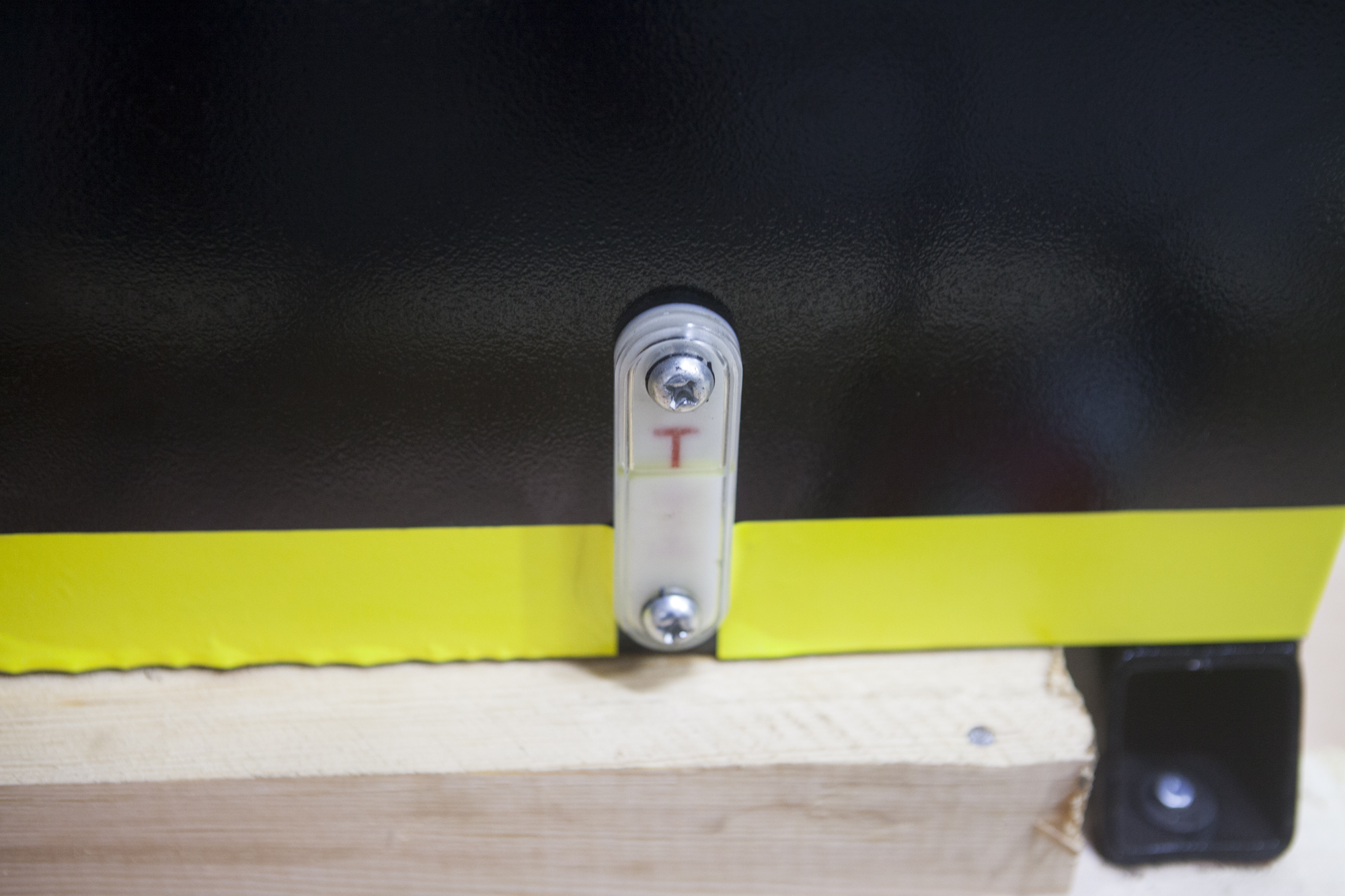

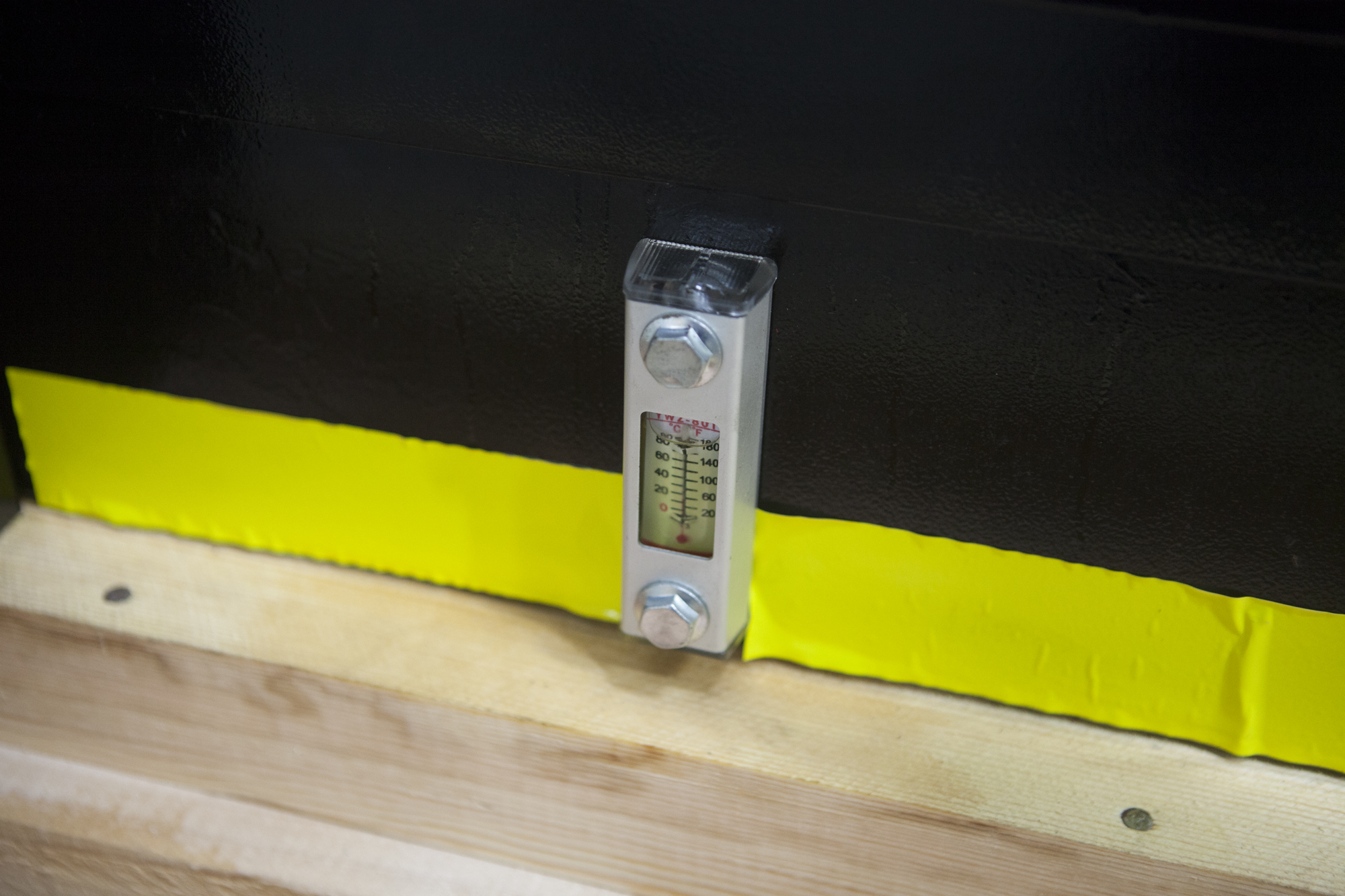

						Уровень и температура масла Уровень СОЖ

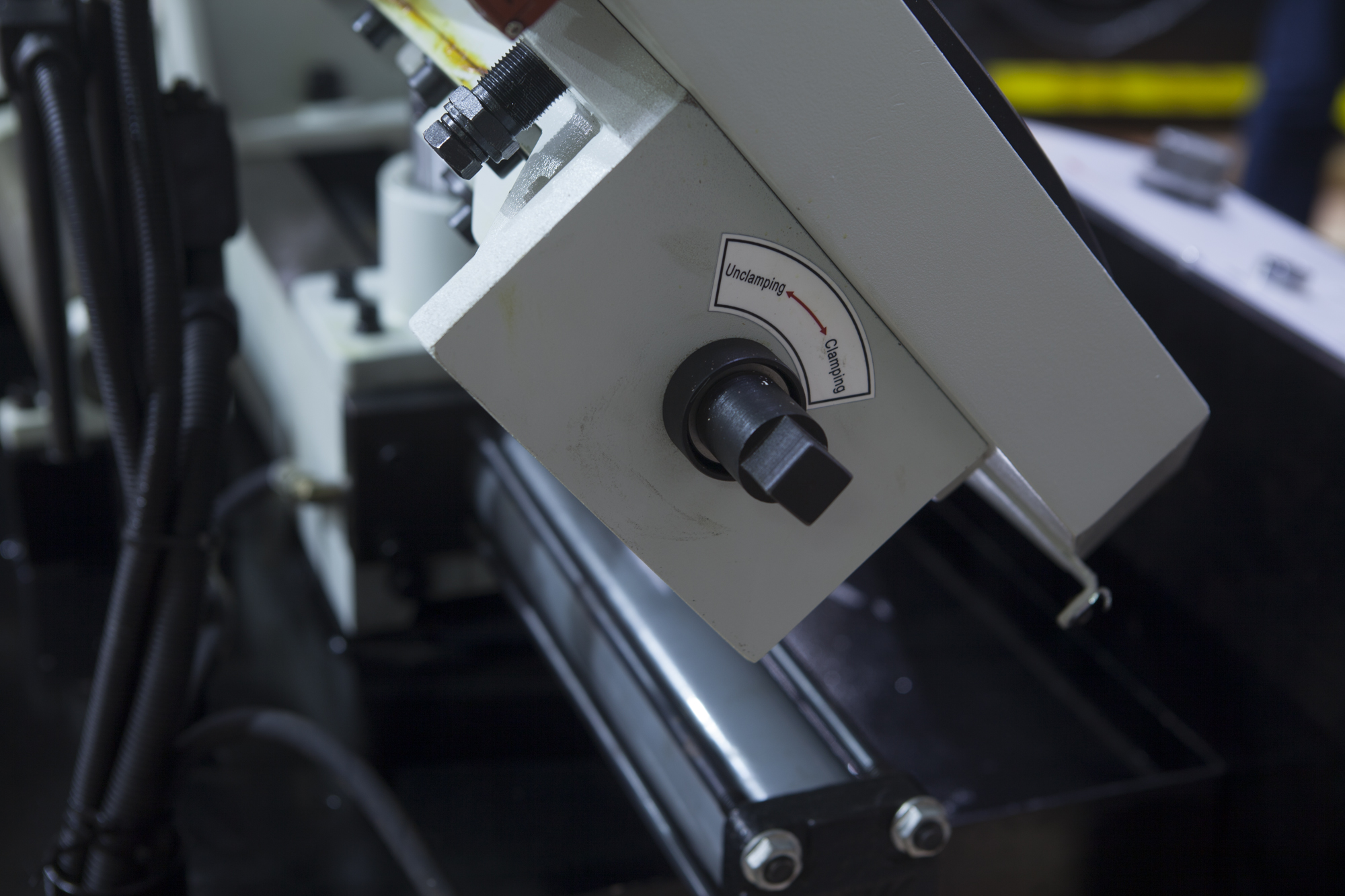

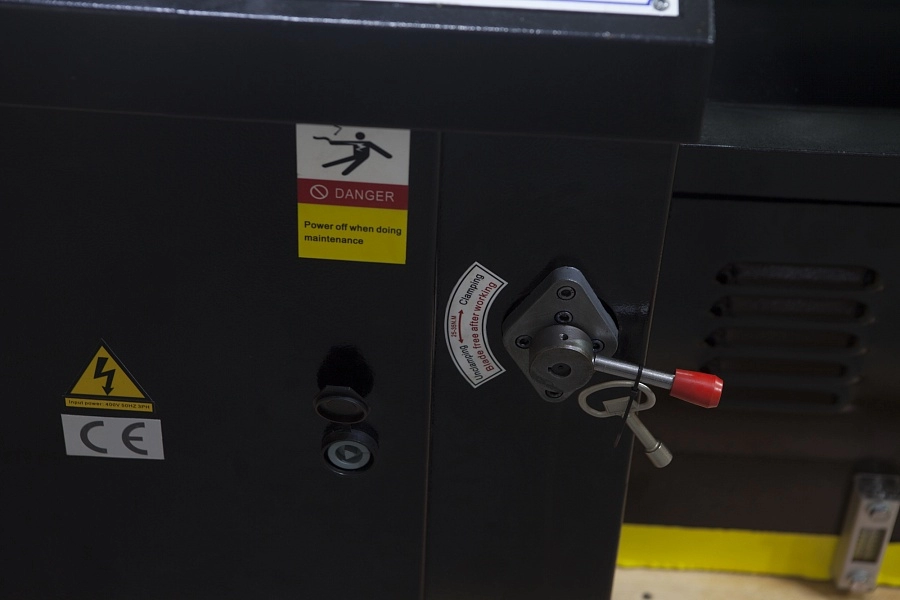

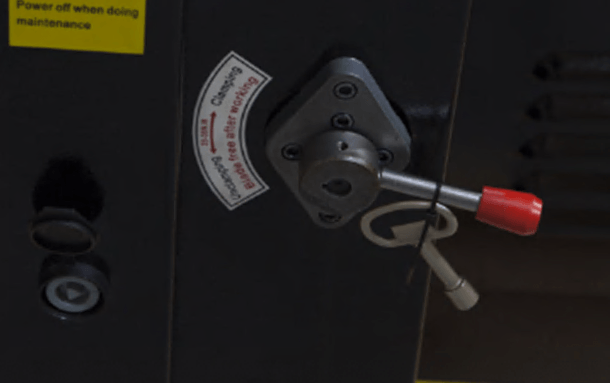

						Переключатель работы тисков
						Пульт станка: Кнопка СТОП Индикация включения станка Кнопка «запуска вращения полотна» Кнопка «включения гидростанции» Кнопка «движение рамы вверх» Кнопка «движение рамы вниз» Маховик регулировки опускания рамы

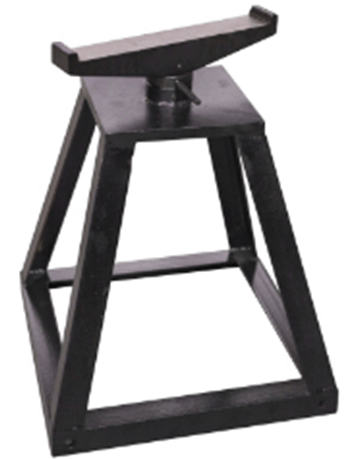

						Дополнительная стойка для длинных заготовок
