Полуавтоматический ленточнопильный станок Stalex H-5033
Характеристики
| Мощность двигателя, кВт | 4.0 |
| Угол поворота | 0° |
| Скорость движения полотна, м/мин | 20-80 |
| Макс. размер круглого профиля, 90°, мм | 330 |
| Макс. размер прямоугольного профиля, 90°, мм | 500x330 |
Описание
Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell.
- Мощный двигатель для эффективной резки - 4 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

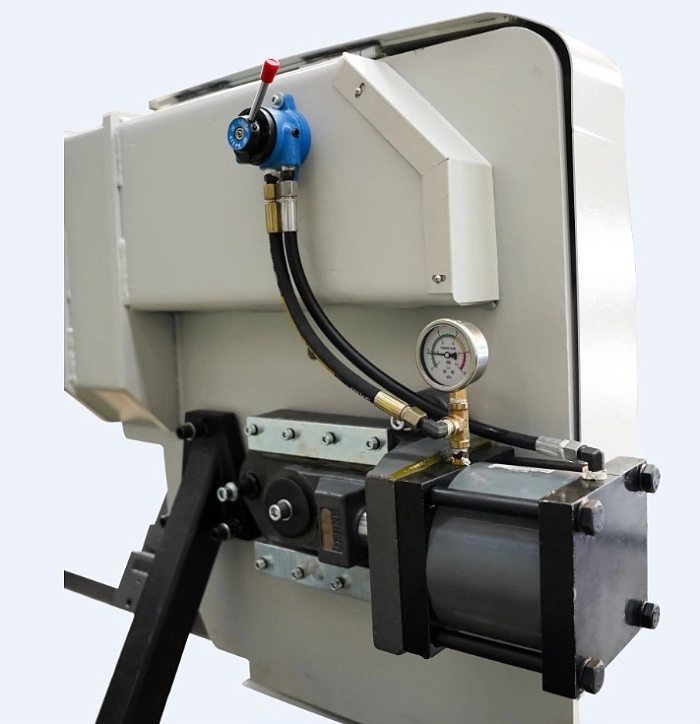

- Гидравлическое натяжение ленточнопильного полотна
- Моторизированная дисковая щётка для удаления стружки
- Лазерный луч
- Прижим пакетной резки (гидравлический) – опционально
|
|

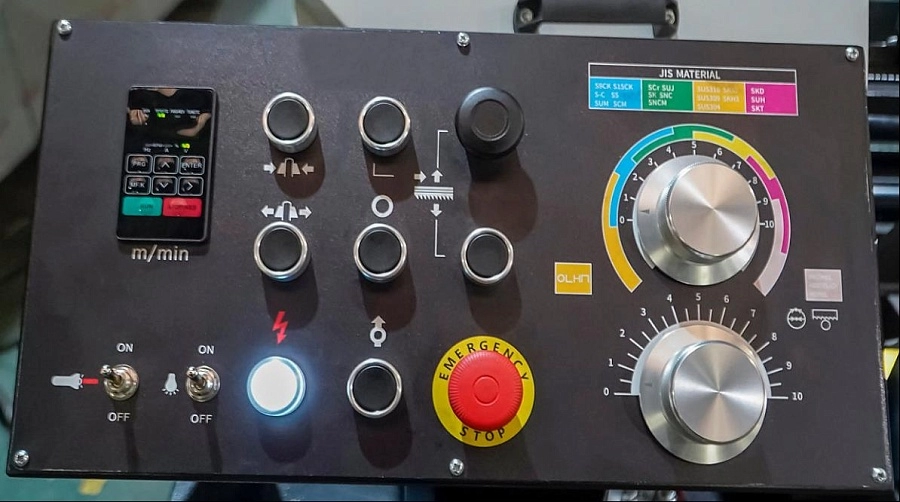

Панель станка для управления и программирования режимов резания |
||||
|
|
|
||||
|
|
|
||||
|
|
|
Подробные характеристики
|
Наименование |
H-5033 |
|
Стандарт CE |
+ |
|
Мощность главного двигателя |
4 кВт (380В, 50 Гц, 3-х фазный) |
|

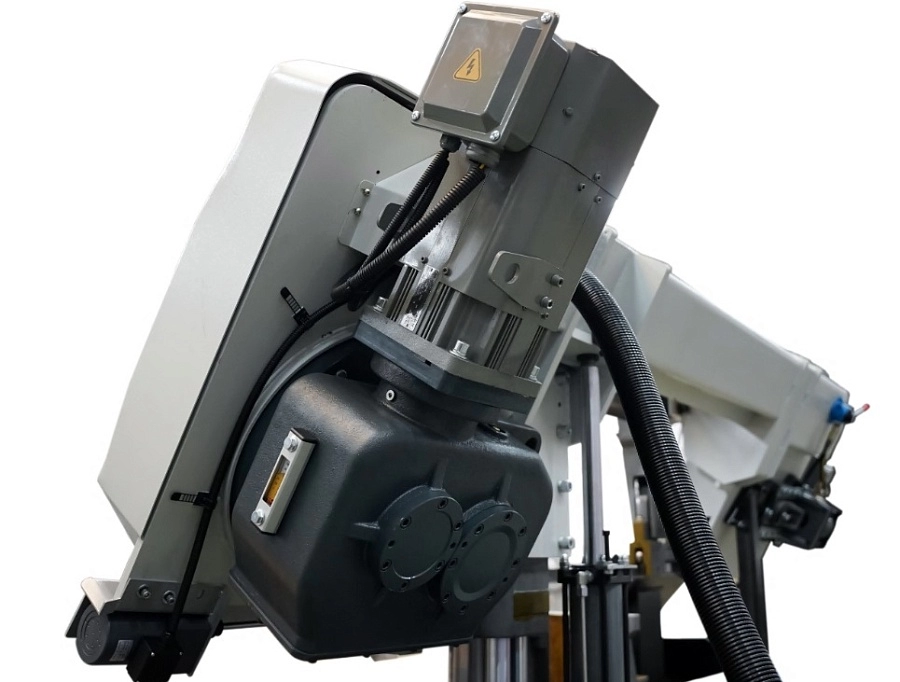

Двигатель с регулируемой частотой вращения |
+ |
|
Зубчатый привод |
+ |
|
Мощность гидравлической станции |
1,1 кВт |
|
Мощность системы СОЖ |
0,09 кВт |
|
Вращение пилы |
90 градусов |
|
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
|
Тиски |
гидравлические |
|
Скорость резания |
20-80 м/мин (инвентор) |
|
Моторизированная дисковая щётка для удаления стружки |
+ |
|
Двойной гидравлический клапан управления подачей вниз |
+ |
|
Гидравлическое натяжение ленточного полотна |
+ |
|
Лазерный луч |
+ |
|
Рабочая зона |
90° |
|
|
0-330 мм |
|
|
500 х 330 мм |
|
Объем гидравлического бака |
40 л |
|
Объем бака для охлаждающей жидкости |
75 л |
|
Рабочая высота стола (от пола до основания тисков) |
666 мм |
|
Габариты ленточного полотна |
34х1,1х4220 мм |
|
Размер станка (ДхШхВ) |
1300х2500х1500 мм |
|
Вес машины |
≈ 1400 кг |
|
На станок возможно дополнительно установить гидравлический прижим для пакетной резки. При установке прижима для пакетной резки – макс. высота рабочей зоны уменьшается в 2 раза |
|||
|
|
500 х 165 мм |
||
Комплектация
| Ленточнопильный станок | |
| Ленточнопильное полотно, установленное на станке |
