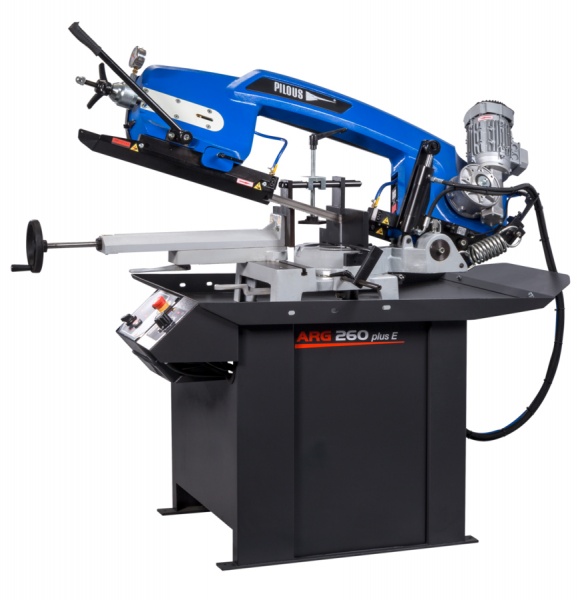

Станок ленточнопильный ручной с гидроразгрузкой PILOUS ARG 260 Plus E
Категория: Ленточнопильные станки с гидроразгрузкой
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Инновационная версия всеми известного, уже 25 лет производимого модельного ряда станков ARG 250 с совершенно новым, уникальным дизайном пильной рамы станка. Максимальный диаметр заготовок увеличен с 250 до 260 мм. Современная концепция пильной рамы с углублениями и шкивами увеличенного диаметра. Увеличенный диаметр шкивов позволяет снизить нагрузку на ленточное полотно при изгибе. Все это гарантирует максимальную жесткость всей системы, длительный срок службы ленточного полотна и высочайшую точность пиления.
В полостях пильной рамы скрыта вся электропроводка и СОЖ, которые, тем самым, защищены от повреждения. Новая концепция пильной рамы заметно упрощает процесс замены ленточного полотна, а также очистки внутренних полостей рамы: просто откиньте задний кожух на петлях, который останется в зафиксированном положении. Кроме нового дизайна пильной рамы был выполнен ряд других технических улучшений, которые повышают качество и комфорт обслуживания, одновременно продлевая срок службы станка. На станке – новый рычаг для подъема пильной рамы с регулировкой высоты, обеспечивающий более удобное управление. В качестве опции – щетка для очистки ленточного полотна с синхронизированным приводом от ведущего колеса.Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема или опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.
Поворотный стол исключает возможность пропила его рабочей поверхности.
Особенности:
-
Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
-
Современный дизайн рамы позволяет распиливать заготовки больших размеров;
-
Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
-
Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
-
Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
-
Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
-
Бесшумный и необслуживаемый червячный мотор-редуктор;
-
Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 35 и 70 м/мин;
-
Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
-
Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка.
Упор для выставления заготовок длиной 250 мм.
Цикл пиления:
1) Установка заготовки в тиски
2) Кнопка пуск на пульте управления (полотно вращается в раме станка)
3) Маховик настройки скорости опускания рамы (настроить подачу)

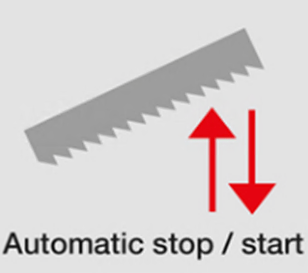

4) После резки заготовки, станок отключается в нижнем положении рамы
5) Поднятие оператором рамы станка на необходимую высоту и установка новой заготовки в тисках
При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).
Дополнительные опции:

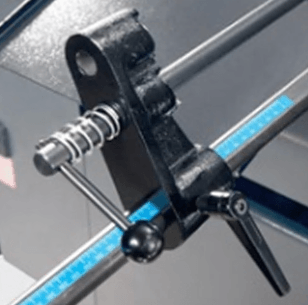

Упор DR для выставления заготовок со шкалой, длинной 250 мм (в стандартной комплектации).
Упор для выставления заготовок со шкалой, длинной 500 мм (заказывается дополнительно).

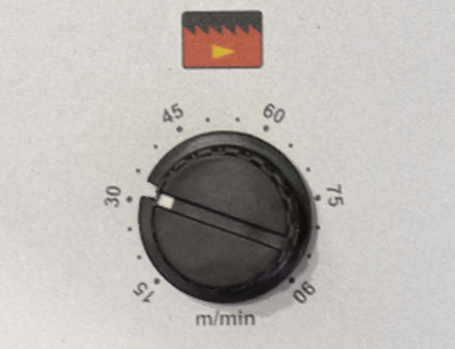

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала (заказывается дополнительно).
Тиски - зажим заготовки.

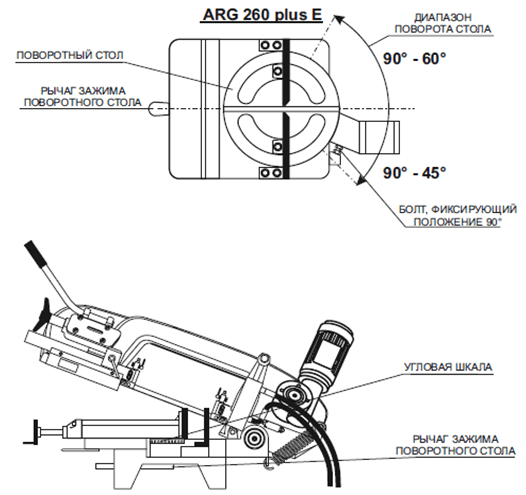

Конструкция поворотного механизма позволяет при повороте рамы поворачивать основание нулевого реза (благодаря чему на основание не будет дополнительных распилов механизма).

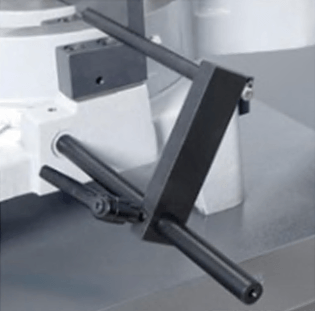

Рычаг быстрого зажима – предназначен для быстрого зажатия/освобождения однотипных заготовок, альтернатива гидравлическим тискам (в стандартной комплектации).

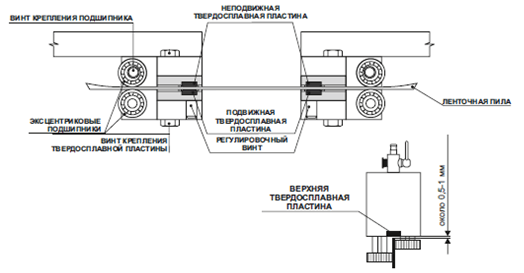

Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации).

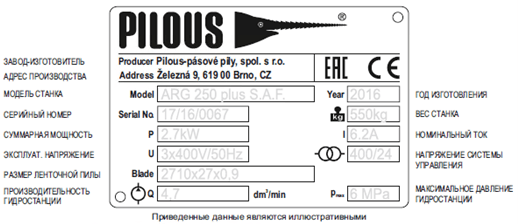

Заводская табличка

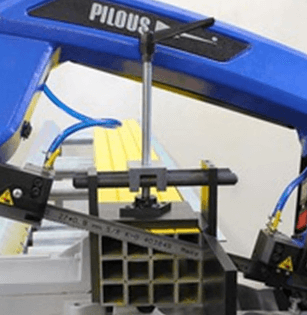

Прижим ручной VP 235 Plus / VP 260 Plus E.
Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно).
Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка.

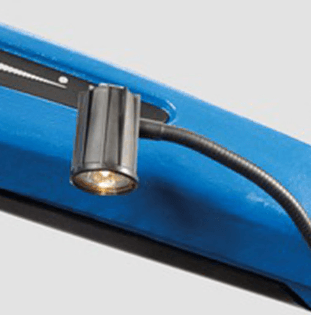

Лампа галогенная LA 50.
Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно).

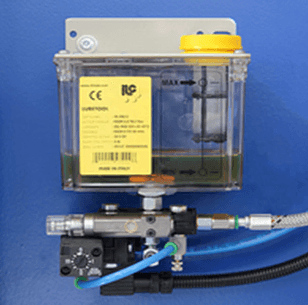

Распыление масляного тумана MM.
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).

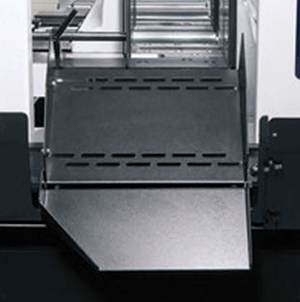

Раздающий лоток KL.
Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно).

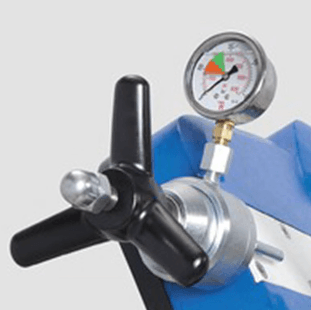

Индикатор натяжения ленты CD.
Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).

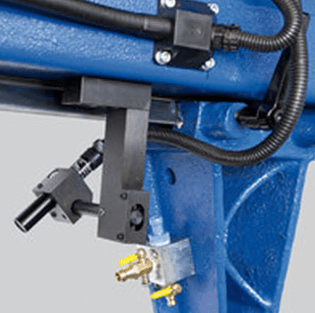

Лазерный указатель линии реза LS.
Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).

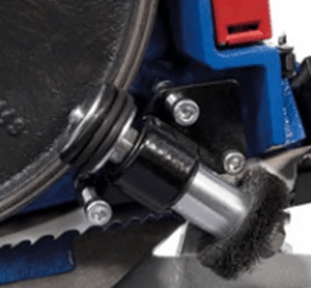

Щетка для снятия стружки KDM. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно).
Автоматическое опускание рамы c заданной скоростью.
В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно.
В данной опции дроссельный клапан оборудован дополнительным электрическим клапаном, который остается в заданном положении даже после подъема рамы, что исключает необходимость заново устанавливать нужную вам скорость. Данная опция исключает ошибку с правильной установки скорости резания, увеличивает срок службы ленточного полотна и упрощает работу при пакетной резке. (заказывается дополнительно).Рольганги
-
- Тех. характеристики
Наименование
ARG 260 Plus Е
Главный двигатель
400 В, 50 Гц, 0,9/1,4 кВт
Мотор помпы СОЖ
400 В, 50 Гц, 0,05 кВт
Скорость резания
35/70 м/мин
Привод
зубчатый
Рабочая зона
+90°
-45°
+45°
+60°
260
180
200
125
240
160
185
105
300 x 185
190 x 105
185 x 195
125 x 105
Угол разворота рамы
Размер полотна
2880х27х0.9 мм
Подача пильной рамы
собственный вес с гидрорегулировкой
Зажим заготовки
ручной (+ рычаг быстрой доводки)
Высота стола тисков
900 мм
Объем бака СОЖ
15 л
Габаритные размеры (мин.)
1690 x 750 x 1430 мм
Габаритные размеры (макс.)
1980 x 1510 x 2040 мм
Масса
310 кг
Производство
Чехия
Гарантия
1 год
-
Аксессуары
Инновационная версия всеми известного, уже 25 лет производимого модельного ряда станков ARG 250 с совершенно новым, уникальным дизайном пильной рамы станка. Максимальный диаметр заготовок увеличен с 250 до 260 мм. Современная концепция пильной рамы с углублениями и шкивами увеличенного диаметра. Увеличенный диаметр шкивов позволяет снизить нагрузку на ленточное полотно при изгибе. Все это гарантирует максимальную жесткость всей системы, длительный срок службы ленточного полотна и высочайшую точность пиления.
В полостях пильной рамы скрыта вся электропроводка и СОЖ, которые, тем самым, защищены от повреждения. Новая концепция пильной рамы заметно упрощает процесс замены ленточного полотна, а также очистки внутренних полостей рамы: просто откиньте задний кожух на петлях, который останется в зафиксированном положении. Кроме нового дизайна пильной рамы был выполнен ряд других технических улучшений, которые повышают качество и комфорт обслуживания, одновременно продлевая срок службы станка. На станке – новый рычаг для подъема пильной рамы с регулировкой высоты, обеспечивающий более удобное управление. В качестве опции – щетка для очистки ленточного полотна с синхронизированным приводом от ведущего колеса.
Универсальный ленточнопильный станок, предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.
Подъем рамы осуществляется вручную, рабочая подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана подающего гидроцилиндра. После окончания пропила привод пилы автоматически останавливается. Для облегчения подъема рамы, станок оснащен пружинной системой с возможностью регулировки натяжения для изменения усилия необходимого для подъема или опускания рамы.
Универсальная конструкция зажимных тисков предусматривает возможность пиления заготовок под углом в диапазоне от -45⁰ до 60⁰.
Поворотный стол исключает возможность пропила его рабочей поверхности.
Особенности:
-
Основные компоненты конструкции станка выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
-
Современный дизайн рамы позволяет распиливать заготовки больших размеров;
-
Плавная регулировка угла реза в диапазоне от -45⁰ до 60⁰, с возможностью быстрой установки угла на 45⁰, 60⁰ и 90⁰;
-
Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
-
Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
-
Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
-
Бесшумный и необслуживаемый червячный мотор-редуктор;
-
Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 35 и 70 м/мин;
-
Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
-
Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка.
Упор для выставления заготовок длиной 250 мм.
Цикл пиления:
1) Установка заготовки в тиски
2) Кнопка пуск на пульте управления (полотно вращается в раме станка)
3) Маховик настройки скорости опускания рамы (настроить подачу)
4) После резки заготовки, станок отключается в нижнем положении рамы
5) Поднятие оператором рамы станка на необходимую высоту и установка новой заготовки в тисках
При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).
Дополнительные опции:
![]() |
Упор DR для выставления заготовок со шкалой, длинной 250 мм (в стандартной комплектации). |
![]() |
Упор для выставления заготовок со шкалой, длинной 500 мм (заказывается дополнительно). |
![]() |
Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала (заказывается дополнительно). |
![]() |
Тиски - зажим заготовки. Конструкция поворотного механизма позволяет при повороте рамы поворачивать основание нулевого реза (благодаря чему на основание не будет дополнительных распилов механизма). Рычаг быстрого зажима – предназначен для быстрого зажатия/освобождения однотипных заготовок, альтернатива гидравлическим тискам (в стандартной комплектации). |
![]() |
Трехсторонние твердосплавные направляющие увеличивают многократно стойкость инструмента и точность распила (в стандартной комплектации). |
![]() |
Заводская табличка |
![]() |
Прижим ручной VP 235 Plus / VP 260 Plus E. Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху (заказывается дополнительно). Для установки прижима - необходимо заранее просверлить отверстия и нарезать резьбу в губках тисков станка. |
![]() |
Лампа галогенная LA 50. Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений (заказывается дополнительно). |
![]() |
Распыление масляного тумана MM. Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел (заказывается дополнительно).
|
![]() |
Раздающий лоток KL. Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка (заказывается дополнительно). |
![]() |
Индикатор натяжения ленты CD. Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки (заказывается дополнительно).
|
![]() |
Лазерный указатель линии реза LS. Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке (заказывается дополнительно).
|
![]() |
Щетка для снятия стружки KDM. Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна (заказывается дополнительно). |
![]() |
Автоматическое опускание рамы c заданной скоростью.
В стандартной комплектации станков регулировочный клапан должен быть закрыт после подъема рамы в верхнее положение, после чего скорость опускания должна быть выставлена повторно. |

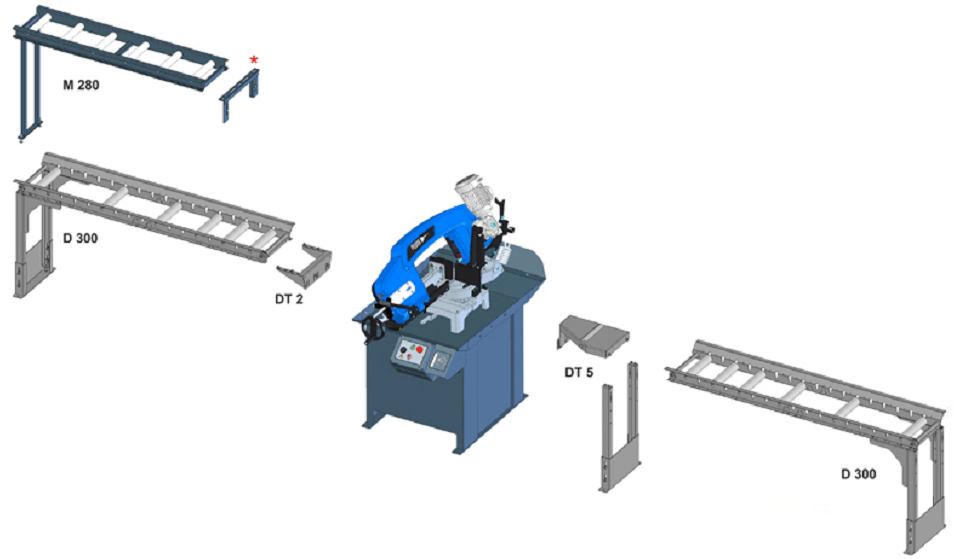

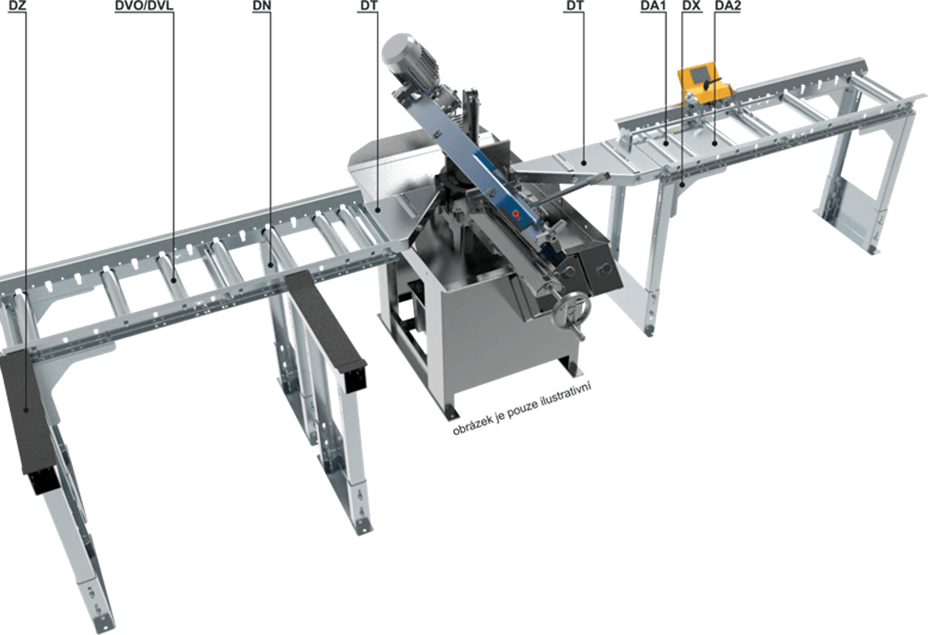

Рольганги |
|
|
|
|
Наименование |
ARG 260 Plus Е |
|||||
Главный двигатель |
400 В, 50 Гц, 0,9/1,4 кВт |
|||||
Мотор помпы СОЖ |
400 В, 50 Гц, 0,05 кВт |
|||||
Скорость резания |
35/70 м/мин |
|||||
Привод |
зубчатый |
|||||
Рабочая зона |
+90° |
-45° |
+45° |
+60° |
||
|
260 |
180 |
200 |
125 |
||
|
240 |
160 |
185 |
105 |
||
|
300 x 185 |
190 x 105 |
185 x 195 |
125 x 105 |
||
Угол разворота рамы |
|
|||||
Размер полотна |
2880х27х0.9 мм |
|||||
Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||||
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||||
Высота стола тисков |
900 мм |
|||||
Объем бака СОЖ |
15 л |
|||||
Габаритные размеры (мин.) |
1690 x 750 x 1430 мм |
|||||
Габаритные размеры (макс.) |
1980 x 1510 x 2040 мм |
|||||
Масса |
310 кг |
|||||
Производство |
Чехия |
|||||
Гарантия |
1 год |
![](/upload/resize_cache/iblock/22e/123_137_1/22ec6ccc9fafc16a7c94341ad039dd2a.jpg)
Габариты, мм | 1580х400х300 |
Масса нетто/брутто, кг | 36 |
![](/upload/resize_cache/iblock/ab4/123_137_1/ab4b32de55de1c3163e5d91e5cb416f5.jpg)
Габариты, мм | 2150х400х300 |
Масса нетто/брутто, кг | 43 |
![](/upload/resize_cache/iblock/245/123_137_1/245d650b7ab04faf6470c93c774b7702.jpg)
Габариты, мм | 3080х400х300 |
Масса нетто/брутто, кг | 68 |
