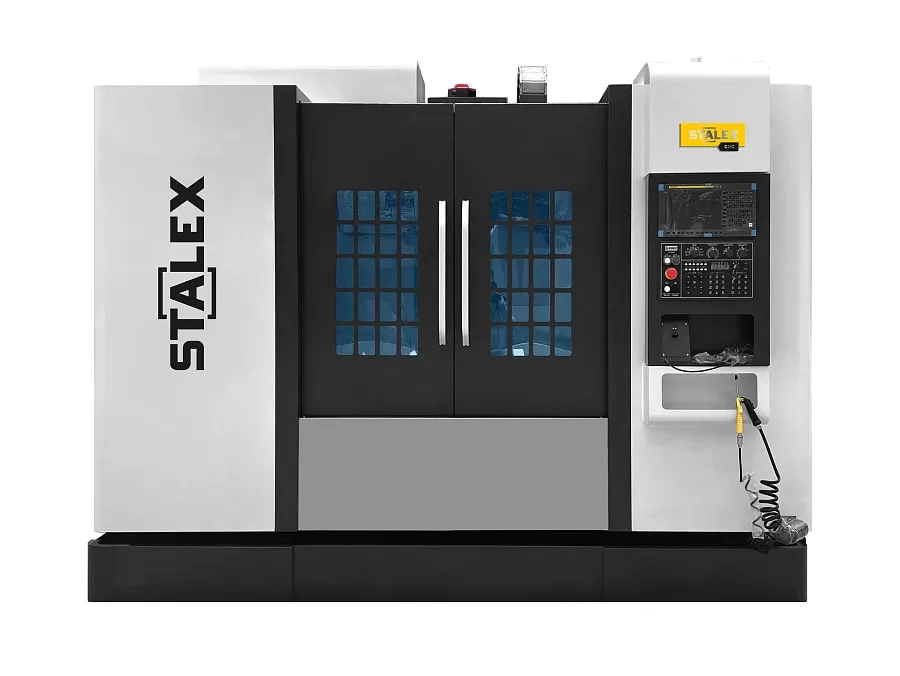

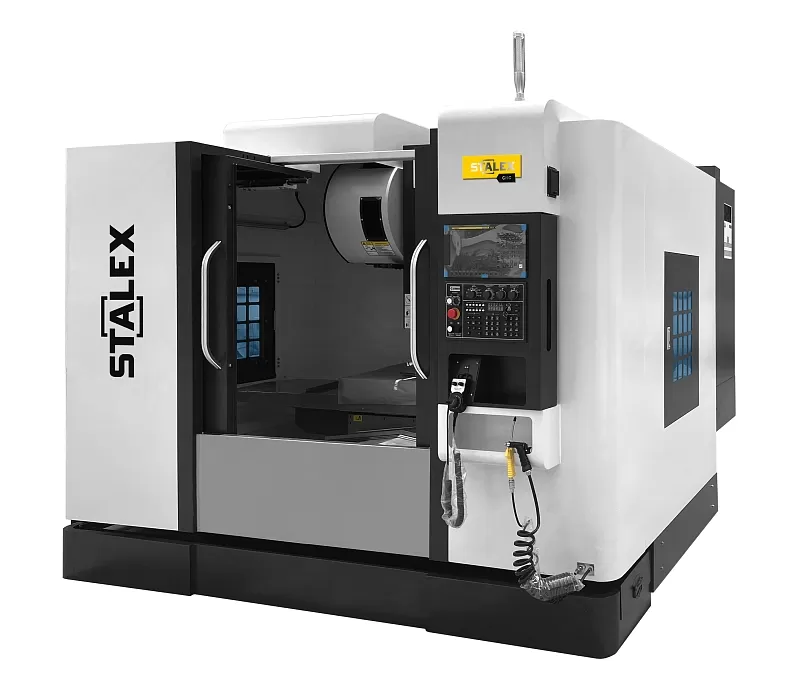

Обрабатывающий фрезерный центр с ЧПУ STALEX VMC-1165

Наличие уточняйте

Гарантия: 36 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 36476

Характеристики

Все характеристики

Размер стола, мм	1200×650
Грузоподъемность стола, кг	900
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	8000
Ход стола по оси Х, мм	1100

Обрабатывающий фрезерный центр с ЧПУ STALEX VMC-1165

Описание

Обрабатывающий фрезерный центр с ЧПУ серии VMC предназначен для фрезерования, сверления, растачивания и зенкерования корпусных, плитных и дисковых деталей из металла.

Используется в общем и точном машиностроении при серийной и мелкосерийной обработке, легко включается в автоматизированные линии и ячейки с паллетными системами или роботом.

Преимущества

Высокая точность и повторяемость размеров, что особенно важно при серийном выпуске деталей с жёсткими допусками.
Повышенная производительность за счёт автоматической смены инструмента и возможности выполнения нескольких операций за одну установку.
Универсальность: широкий диапазон операций (фрезерование, сверление, нарезание резьбы) и работа с разными материалами от алюминия до закалённых сталей.
Относительно невысокая стоимость и компактность по сравнению с горизонтальными центрами, что упрощает размещение и снижает барьер входа.
Удобство эксплуатации: хороший обзор зоны резания, простая наладка и дружественные ЧПУ-интерфейсы сокращают время подготовки производства.

Стандартная комплектация

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП Интерфейсы RJ-45, USB, CF Card. FANUC – это 65% рынка и более 55 лет опыта; Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей; Международная сеть центров сервисного обслуживания.
Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед) Пакет функций для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга; Функция Look Ahead - предпросмотр системой ЧПУ 40 кадров УП вперед.
Функция ЧПУ: диалоговое программирование Manual Guide 0i Диалоговое программирование, помощь в использовании стандартных G и M кодов, циклов обработки; Задание контура; Сокращение времени на написание управляющих программ обработки и подготовки производства.
Функция ЧПУ: динамический графический дисплей Отрисовка траектории перемещения инструмента в 2D и 3D При манипуляциях с «видом» (перенос, увеличение/уменьшение и т.п.) отрисовка не удаляется. Отрисовка происходит без необходимости реального перемещения осей
Функция ЧПУ: жесткое нарезание резьбы метчиком Синхронизированное нарезание резьбы метчиком позволяет обойтись без дорогих плавающих резьбонарезных патронов и предотвращает деформацию резьбы из-за сопротивления метчика деформацию начальных ниток резьбы при выводе
Функция ЧПУ: М30 – автоматическое отключение М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.
Трансформатор (встроенный) Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.
Пульт управления переносной с маховичком включая кнопку аварийного отключения Обеспечивает беспрепятственный доступ к рабочей зоне в процессе наладки станка; Для обеспечения безопасности комплектуется кнопкой аварийного отключения.
Подготовка для установки поворотного стола (4 оси) Подразумевает подготовку места в электрошкафу для размещения сервоусилителя; Позволяет самостоятельно произвести подключение поворотного стола.
Конус шпинделя ВТ-40 (опц.BT-50) Конус BT является наиболее распространенным стандартом исполнения инструментальной системы; Высокая взаимозаменяемость.
Привод шпинделя ременный, макс. частота вращения 10 000 об/мин Высокая частота вращения шпинделя до 10 000 об/мин; Надежная конструкция и высокая ремонтопригодность; Возможность установки различных конфигураций электродвигателей; Плавность хода и защита привода от перегрузок и ударов; Простота в использовании.
Главный серводвигатель Fanuc Высокомоментный серводвигатель Fanuc характеризуется отличным соотношением производительности и цены, а также хорошей энергоэффективностью и низким тепловыделением; Двигатели имеют стандартную степень защиты IP40 и сальники со степенью защиты IP54.
Направляющие качения по осям X, Y, Z Высокая скорость перемещений рабочих органов; Высокий класс точности; Высокая ремонтопригодность.
Инструментальный магазин на 24 позиций, с манипулятором Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью.
Телескопическая защита направляющих Обеспечивает надежную защиту направляющих и ШВП от загрязнения; Изготовлены из нержавеющей стали; Обеспечивают удобный отвод стружки.
Система охлаждения электрошкафа: теплообменник Используется для отвода тепла из электрошкафа; Предотвращает перегрев электроавтоматики.
Конвейер для удаления стружки ленточного типа Хорошо подходит для эффективного удаления стружки.
Защита конуса шпинделя обдувом сжатого воздуха Исключает возможность попадания стружки при смене инструмента; Защищает поверхность конуса шпинделя от СОЖ и как следствие коррозии.
Пистолет для подачи сжатого воздуха Используется для продува обработанных деталей и зажимной оснастки.
Пистолет для подачи СОЖ Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки; Легко и быстро производить очистку требуемых поверхностей.
Система смазки автоматическая централизованная Обеспечивает систематическую подачу смазки к рабочим органам; Возможность управления по таймеру и в зависимости от интенсивности работы.
Система подачи СОЖ в зону резания поливом через гибкие патрубки Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания; Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.
Система подачи СОЖ поливом из сопел на торце шпинделя Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания; Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.
Система подачи СОЖ для смыва стружки с отдельным насосом Обеспечивает смыв стружки из рабочей зоны; Благодаря регулируемым форсункам позволяет избежать скапливание стружки в рабочей зоне.
Блокировка дверей рабочей зоны Снижает риски получения травм на производстве; Соответствие нормам техники безопасности на предприятии.
Освещение рабочей зоны Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.
Индикация состояния станка Цветовая визуализация состояния станка; Удаленно сообщает работнику о состоянии станка.
Комплект выравнивающих опор Предназначены для выставления оборудования по уровню.
Кожух станка полностью закрытый Снижает риски получения травм на производстве; Препятствует разбрызгиванию стружки и СОЖ; Снижает уровень шума, возникающий в процессе обработки.
Комплект инструмента для наладки и обслуживания станка Используется при наладке и регламентном обслуживании оборудования.
Комплект технической документации (в электронном виде) Руководство по программированию системы ЧПУ; Руководство по эксплуатации; Техническая карта;

Перечень производителей основных узлов

Система ЧПУ | FANUC (Япония), Siemens (Германия)
Главный привод | FANUC (Япония), Siemens (Германия)
Приводы по осям Х, Y, Z | FANUC (Япония), Siemens (Германия)
Шпиндель | ROYAL / KENTURN / FUKA (Тайвань)
Шпиндельный подшипник | NTN/NSK (Япония) SKF(Швеция）
ШВП | PMI / HIWIN (Тайвань)
Подшипник ШВП | NACHI (Япония)
Направляющие качения | PMI / HIWIN (Тайвань)
Инструментальный магазин | OKADA / RELIB (Китай)
Стружечный конвейер | GUBOTE（Китай）
Система смазки | BAOTN（Китай)
Пневматика | SMC（Япония)
Кондиционер электрошкафа | TONGFEI (China)
Электрические компоненты | SCHNEIDER ELECTRIC (Франция)

Подробные характеристики

Модель	VMC-1165
Размер стола, мм	1200 × 650
Грузоподъемность стола, кг	900
Ход стола по оси Х, Y, Z, мм	1100 × 650 × 650
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	8000
Скорость быстрой подачи по осям X / Y / Z, м/мин	36 / 36 / 36
Скорость подачи, мм/мин	1-10000
Диаметр ШВП на осях X / Y / Z, мм	40
Расстояние шпиндель-стойка, мм	690
Расстояние шпиндель-стол, мм	110-760
Т-образный паз, мм	5-18-130
Тип инструментального магазина	С манипулятором
Емкость инструментального магазина	24
Макс. диаметр инструмента, мм	150
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Точность позиционирования, мм/м	±0.005
Точность повторяемости, мм	±0.003
Макс. потребляемая мощность, кВт	25
Мощность двигателя, кВт	11 / 15 (380)
Мощность серводвигателя по осям X / Y / Z, кВт	3.0 / 3.0 / 3.0
Габариты, мм	3200 × 2550 × 2600
Масса, кг	6500

Комплектация


Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП
Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
Функция ЧПУ: диалоговое программирование Manual Guide 0i
Функция ЧПУ: динамический графический дисплей
Функция ЧПУ: жесткое нарезание резьбы метчиком
Функция ЧПУ: М30 – автоматическое отключение
Трансформатор (встроенный)
Пульт управления переносной с маховичком включая кнопку аварийного отключения
Подготовка для установки поворотного стола (4 оси)
Конус шпинделя ВТ-40
Привод шпинделя ременный, макс. частота вращения 10 000 об/мин
Главный серводвигатель Fanuc
Направляющие качения по осям X, Y, Z
Инструментальный магазин на 24 позиций, с манипулятором
Телескопическая защита направляющих
Система охлаждения электрошкафа: теплообменник
Конвейер для удаления стружки ленточного типа
Защита конуса шпинделя обдувом сжатого воздуха
Пистолет для подачи сжатого воздуха
Пистолет для подачи СОЖ
Система смазки автоматическая централизованная
Система подачи СОЖ в зону резания поливом через гибкие патрубки
Система подачи СОЖ поливом из сопел на торце шпинделя
Система подачи СОЖ для смыва стружки с отдельным насосом
Блокировка дверей рабочей зоны
Освещение рабочей зоны
Индикация состояния станка
Комплект выравнивающих опор
Кожух станка полностью закрытый
Комплект инструмента для наладки и обслуживания станка
Комплект технической документации (в электронном виде)

Описание

Высокая точность и повторяемость размеров, что особенно важно при серийном выпуске деталей с жёсткими допусками.
Повышенная производительность за счёт автоматической смены инструмента и возможности выполнения нескольких операций за одну установку.
Универсальность: широкий диапазон операций (фрезерование, сверление, нарезание резьбы) и работа с разными материалами от алюминия до закалённых сталей.
Относительно невысокая стоимость и компактность по сравнению с горизонтальными центрами, что упрощает размещение и снижает барьер входа.
Удобство эксплуатации: хороший обзор зоны резания, простая наладка и дружественные ЧПУ-интерфейсы сокращают время подготовки производства.

Стандартная комплектация

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП Интерфейсы RJ-45, USB, CF Card. FANUC – это 65% рынка и более 55 лет опыта; Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей; Международная сеть центров сервисного обслуживания.
Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед) Пакет функций для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга; Функция Look Ahead - предпросмотр системой ЧПУ 40 кадров УП вперед.
Функция ЧПУ: диалоговое программирование Manual Guide 0i Диалоговое программирование, помощь в использовании стандартных G и M кодов, циклов обработки; Задание контура; Сокращение времени на написание управляющих программ обработки и подготовки производства.
Функция ЧПУ: динамический графический дисплей Отрисовка траектории перемещения инструмента в 2D и 3D При манипуляциях с «видом» (перенос, увеличение/уменьшение и т.п.) отрисовка не удаляется. Отрисовка происходит без необходимости реального перемещения осей
Функция ЧПУ: жесткое нарезание резьбы метчиком Синхронизированное нарезание резьбы метчиком позволяет обойтись без дорогих плавающих резьбонарезных патронов и предотвращает деформацию резьбы из-за сопротивления метчика деформацию начальных ниток резьбы при выводе
Функция ЧПУ: М30 – автоматическое отключение М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.
Трансформатор (встроенный) Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.
Пульт управления переносной с маховичком включая кнопку аварийного отключения Обеспечивает беспрепятственный доступ к рабочей зоне в процессе наладки станка; Для обеспечения безопасности комплектуется кнопкой аварийного отключения.
Подготовка для установки поворотного стола (4 оси) Подразумевает подготовку места в электрошкафу для размещения сервоусилителя; Позволяет самостоятельно произвести подключение поворотного стола.
Конус шпинделя ВТ-40 (опц.BT-50) Конус BT является наиболее распространенным стандартом исполнения инструментальной системы; Высокая взаимозаменяемость.
Привод шпинделя ременный, макс. частота вращения 10 000 об/мин Высокая частота вращения шпинделя до 10 000 об/мин; Надежная конструкция и высокая ремонтопригодность; Возможность установки различных конфигураций электродвигателей; Плавность хода и защита привода от перегрузок и ударов; Простота в использовании.
Главный серводвигатель Fanuc Высокомоментный серводвигатель Fanuc характеризуется отличным соотношением производительности и цены, а также хорошей энергоэффективностью и низким тепловыделением; Двигатели имеют стандартную степень защиты IP40 и сальники со степенью защиты IP54.
Направляющие качения по осям X, Y, Z Высокая скорость перемещений рабочих органов; Высокий класс точности; Высокая ремонтопригодность.
Инструментальный магазин на 24 позиций, с манипулятором Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью.
Телескопическая защита направляющих Обеспечивает надежную защиту направляющих и ШВП от загрязнения; Изготовлены из нержавеющей стали; Обеспечивают удобный отвод стружки.
Система охлаждения электрошкафа: теплообменник Используется для отвода тепла из электрошкафа; Предотвращает перегрев электроавтоматики.
Конвейер для удаления стружки ленточного типа Хорошо подходит для эффективного удаления стружки.
Защита конуса шпинделя обдувом сжатого воздуха Исключает возможность попадания стружки при смене инструмента; Защищает поверхность конуса шпинделя от СОЖ и как следствие коррозии.
Пистолет для подачи сжатого воздуха Используется для продува обработанных деталей и зажимной оснастки.
Пистолет для подачи СОЖ Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки; Легко и быстро производить очистку требуемых поверхностей.
Система смазки автоматическая централизованная Обеспечивает систематическую подачу смазки к рабочим органам; Возможность управления по таймеру и в зависимости от интенсивности работы.
Система подачи СОЖ в зону резания поливом через гибкие патрубки Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания; Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.
Система подачи СОЖ поливом из сопел на торце шпинделя Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания; Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.
Система подачи СОЖ для смыва стружки с отдельным насосом Обеспечивает смыв стружки из рабочей зоны; Благодаря регулируемым форсункам позволяет избежать скапливание стружки в рабочей зоне.
Блокировка дверей рабочей зоны Снижает риски получения травм на производстве; Соответствие нормам техники безопасности на предприятии.
Освещение рабочей зоны Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.
Индикация состояния станка Цветовая визуализация состояния станка; Удаленно сообщает работнику о состоянии станка.
Комплект выравнивающих опор Предназначены для выставления оборудования по уровню.
Кожух станка полностью закрытый Снижает риски получения травм на производстве; Препятствует разбрызгиванию стружки и СОЖ; Снижает уровень шума, возникающий в процессе обработки.
Комплект инструмента для наладки и обслуживания станка Используется при наладке и регламентном обслуживании оборудования.
Комплект технической документации (в электронном виде) Руководство по программированию системы ЧПУ; Руководство по эксплуатации; Техническая карта;

Перечень производителей основных узлов

Система ЧПУ | FANUC (Япония), Siemens (Германия)
Главный привод | FANUC (Япония), Siemens (Германия)
Приводы по осям Х, Y, Z | FANUC (Япония), Siemens (Германия)
Шпиндель | ROYAL / KENTURN / FUKA (Тайвань)
Шпиндельный подшипник | NTN/NSK (Япония) SKF(Швеция）
ШВП | PMI / HIWIN (Тайвань)
Подшипник ШВП | NACHI (Япония)
Направляющие качения | PMI / HIWIN (Тайвань)
Инструментальный магазин | OKADA / RELIB (Китай)
Стружечный конвейер | GUBOTE（Китай）
Система смазки | BAOTN（Китай)
Пневматика | SMC（Япония)
Кондиционер электрошкафа | TONGFEI (China)
Электрические компоненты | SCHNEIDER ELECTRIC (Франция)

Характеристики

Модель	VMC-1165
Размер стола, мм	1200 × 650
Грузоподъемность стола, кг	900
Ход стола по оси Х, Y, Z, мм	1100 × 650 × 650
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	8000
Скорость быстрой подачи по осям X / Y / Z, м/мин	36 / 36 / 36
Скорость подачи, мм/мин	1-10000
Диаметр ШВП на осях X / Y / Z, мм	40
Расстояние шпиндель-стойка, мм	690
Расстояние шпиндель-стол, мм	110-760
Т-образный паз, мм	5-18-130
Тип инструментального магазина	С манипулятором
Емкость инструментального магазина	24
Макс. диаметр инструмента, мм	150
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Точность позиционирования, мм/м	±0.005
Точность повторяемости, мм	±0.003
Макс. потребляемая мощность, кВт	25
Мощность двигателя, кВт	11 / 15 (380)
Мощность серводвигателя по осям X / Y / Z, кВт	3.0 / 3.0 / 3.0
Габариты, мм	3200 × 2550 × 2600
Масса, кг	6500

Комплектация


Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП
Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
Функция ЧПУ: диалоговое программирование Manual Guide 0i
Функция ЧПУ: динамический графический дисплей
Функция ЧПУ: жесткое нарезание резьбы метчиком
Функция ЧПУ: М30 – автоматическое отключение
Трансформатор (встроенный)
Пульт управления переносной с маховичком включая кнопку аварийного отключения
Подготовка для установки поворотного стола (4 оси)
Конус шпинделя ВТ-40
Привод шпинделя ременный, макс. частота вращения 10 000 об/мин
Главный серводвигатель Fanuc
Направляющие качения по осям X, Y, Z
Инструментальный магазин на 24 позиций, с манипулятором
Телескопическая защита направляющих
Система охлаждения электрошкафа: теплообменник
Конвейер для удаления стружки ленточного типа
Защита конуса шпинделя обдувом сжатого воздуха
Пистолет для подачи сжатого воздуха
Пистолет для подачи СОЖ
Система смазки автоматическая централизованная
Система подачи СОЖ в зону резания поливом через гибкие патрубки
Система подачи СОЖ поливом из сопел на торце шпинделя
Система подачи СОЖ для смыва стружки с отдельным насосом
Блокировка дверей рабочей зоны
Освещение рабочей зоны
Индикация состояния станка
Комплект выравнивающих опор
Кожух станка полностью закрытый
Комплект инструмента для наладки и обслуживания станка
Комплект технической документации (в электронном виде)
