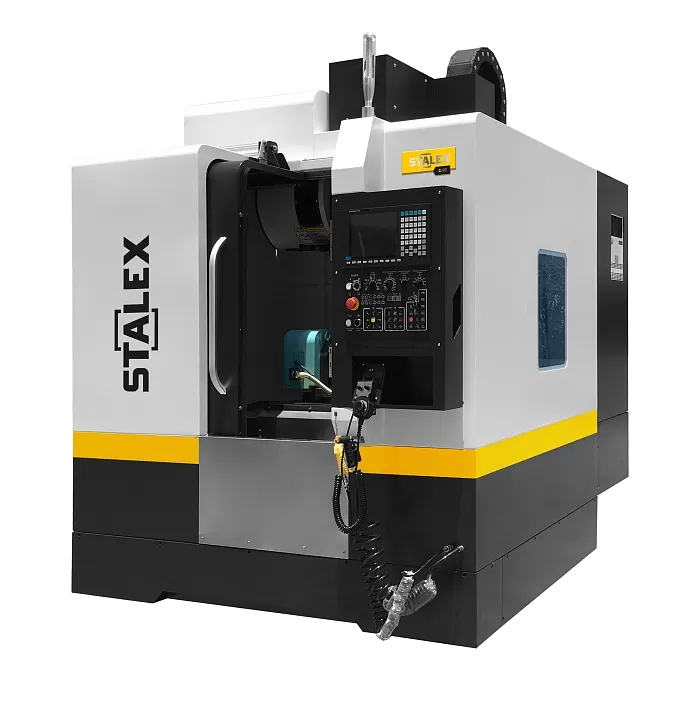

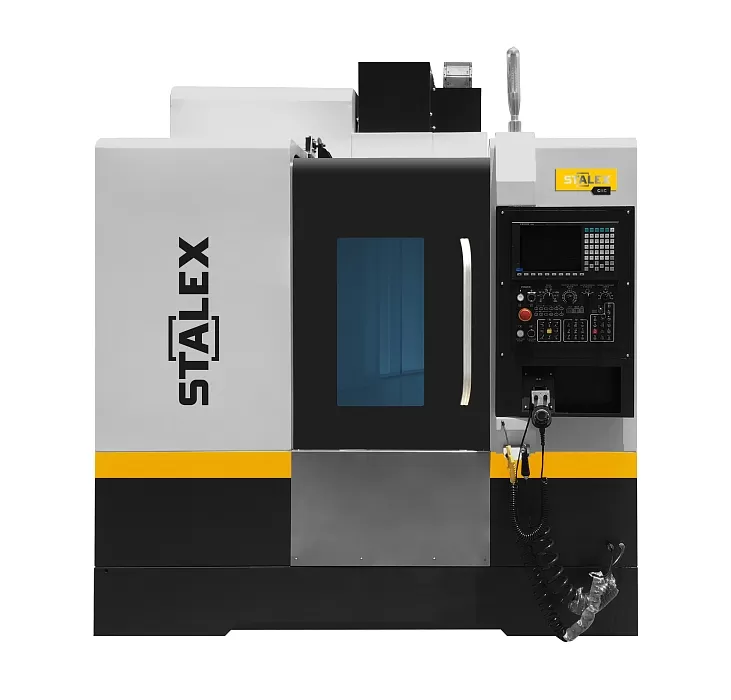

Обрабатывающий фрезерный центр с ЧПУ STALEX VMC-640

Наличие уточняйте

Гарантия: 36 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 36471

Характеристики

Все характеристики

Размер стола, мм	700×400
Грузоподъемность стола, кг	350
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	8000
Ход стола по оси Х, мм	600

Обрабатывающий фрезерный центр с ЧПУ STALEX VMC-640

Описание

Обрабатывающий фрезерный центр с ЧПУ серии VMC предназначен для фрезерования, сверления, растачивания и зенкерования корпусных, плитных и дисковых деталей из металла.

Используется в общем и точном машиностроении при серийной и мелкосерийной обработке, легко включается в автоматизированные линии и ячейки с паллетными системами или роботом.

Преимущества

Высокая точность и повторяемость размеров, что особенно важно при серийном выпуске деталей с жёсткими допусками.
Повышенная производительность за счёт автоматической смены инструмента и возможности выполнения нескольких операций за одну установку.
Универсальность: широкий диапазон операций (фрезерование, сверление, нарезание резьбы) и работа с разными материалами от алюминия до закалённых сталей.
Относительно невысокая стоимость и компактность по сравнению с горизонтальными центрами, что упрощает размещение и снижает барьер входа.
Удобство эксплуатации: хороший обзор зоны резания, простая наладка и дружественные ЧПУ-интерфейсы сокращают время подготовки производства.

Стандартная комплектация

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП

Интерфейсы RJ-45, USB, CF Card.
FANUC – это 65% рынка и более 55 лет опыта;
Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей;
Международная сеть центров сервисного обслуживания.

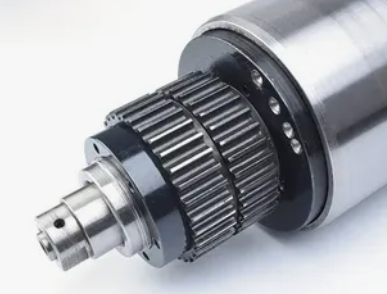

Привод шпинделя ременный, макс. частота вращения 10 000 об/мин

Высокая частота вращения шпинделя до 10 000 об/мин;
Надежная конструкция и высокая ремонтопригодность;
Возможность установки различных конфигураций электродвигателей;
Плавность хода и защита привода от перегрузок и ударов;
Простота в использовании.

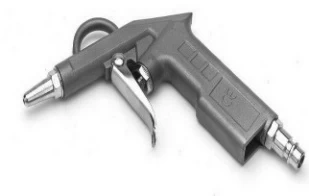

Пистолет для подачи сжатого воздуха

Используется для продува обработанных деталей и зажимной оснастки.

Пистолет для подачи СОЖ

Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки;
Легко и быстро производить очистку требуемых поверхностей.

Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)

Пакет функций для оптимизации ускорения и торможения приводов и автоматического регулирования скорости угловой обработки или сегментов круга;
Функция Look Ahead - предпросмотр системой ЧПУ 40 кадров УП вперед.

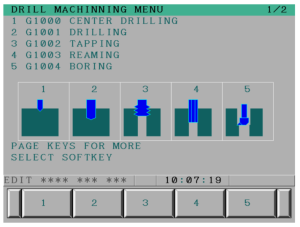

Функция ЧПУ: диалоговое программирование Manual Guide 0i

Диалоговое программирование, помощь в использовании стандартных G и M кодов, циклов обработки;
Задание контура;
Сокращение времени на написание управляющих программ обработки и подготовки производства.

Функция ЧПУ: динамический графический дисплей

Отрисовка траектории перемещения инструмента в 2D и 3D;
При манипуляциях с «видом» (перенос, увеличение/уменьшение и т.п.) отрисовка не удаляется;
Отрисовка происходит без необходимости реального перемещения осей.

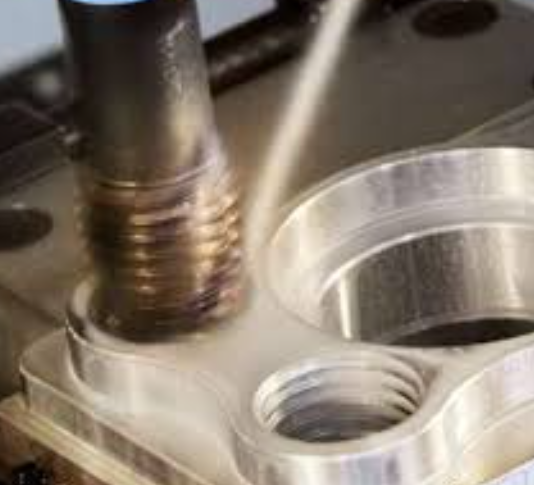

Функция ЧПУ: жесткое нарезание резьбы метчиком

Синхронизированное нарезание резьбы метчиком позволяет обойтись без дорогих плавающих резьбонарезных патронов и предотвращает деформацию резьбы из-за сопротивления метчика и деформацию начальных ниток резьбы при выводе.

Функция ЧПУ: М30 – автоматическое отключение

М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.

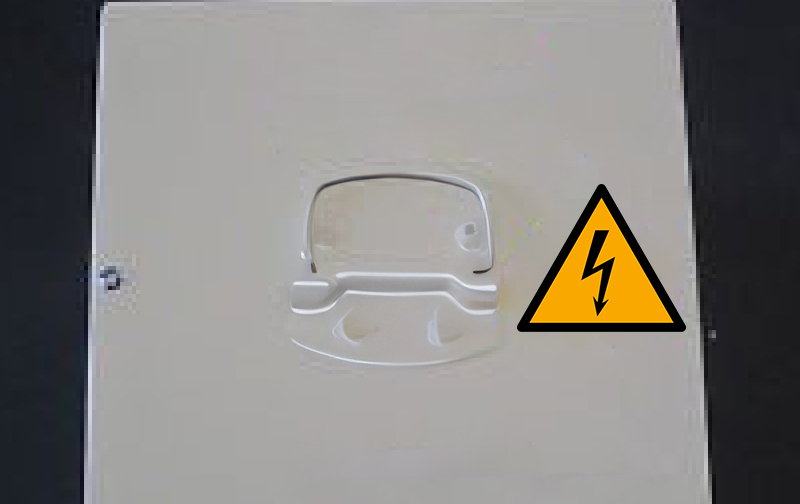

Трансформатор (встроенный)

Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.

Пульт управления переносной с маховичком включая кнопку аварийного отключения

Обеспечивает беспрепятственный доступ к рабочей зоне в процессе наладки станка;
Для обеспечения безопасности комплектуется кнопкой аварийного отключения.

Подготовка для установки поворотного стола (4 оси)

Подразумевает подготовку места в электрошкафу для размещения сервоусилителя;
Позволяет самостоятельно произвести подключение поворотного стола.

Конус шпинделя ВТ-40 (опц. BT-50)

Конус BT является наиболее распространенным стандартом исполнения инструментальной системы;
Высокая взаимозаменяемость.

Главный серводвигатель Fanuc

Высокомоментный серводвигатель Fanuc характеризуется отличным соотношением производительности и цены, а также хорошей энергоэффективностью и низким тепловыделением;
Двигатели имеют стандартную степень защиты IP40 и сальники со степенью защиты IP54.

Направляющие качения по осям X, Y, Z

Высокая скорость перемещений рабочих органов;
Высокий класс точности;
Высокая ремонтопригодность.

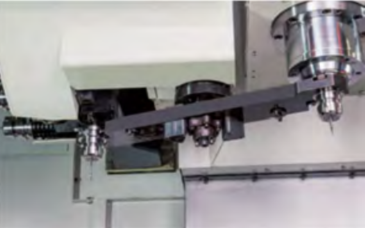

Инструментальный магазин на 24 позиций, с манипулятором

Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью.

Телескопическая защита направляющих

Обеспечивает надежную защиту направляющих и ШВП от загрязнения;
Изготовлены из нержавеющей стали;
Обеспечивают удобный отвод стружки.

Система охлаждения электрошкафа: теплообменник

Используется для отвода тепла из электрошкафа;
Предотвращает перегрев электроавтоматики.

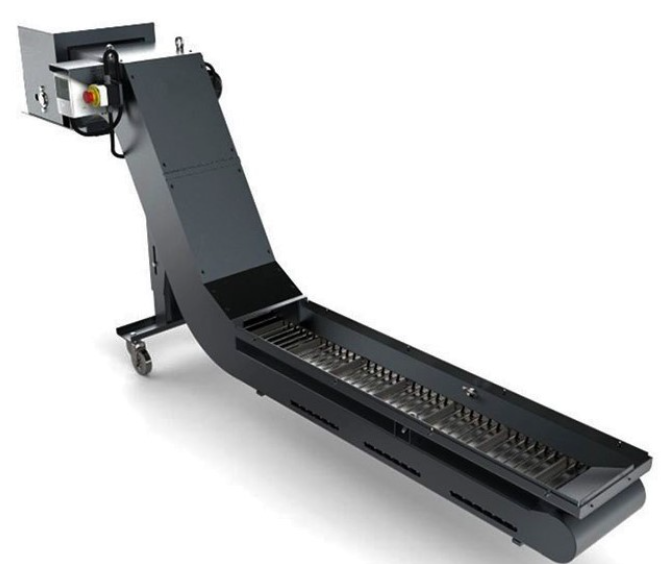

Конвейер для удаления стружки ленточного типа

Хорошо подходит для эффективного удаления стружки.

Защита конуса шпинделя обдувом сжатого воздуха

Исключает возможность попадания стружки при смене инструмента;
Защищает поверхность конуса шпинделя от СОЖ и как следствие коррозии.

Система смазки автоматическая централизованная

Обеспечивает систематическую подачу смазки к рабочим органам;
Возможность управления по таймеру и в зависимости от интенсивности работы.

Система подачи СОЖ в зону резания поливом через гибкие патрубки

Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания;
Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.

Система подачи СОЖ поливом из сопел на торце шпинделя

Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания;
Позволяет максимально эффективно использовать режущий инструмент и ресурсы оборудования.

Система подачи СОЖ для смыва стружки с отдельным насосом

Обеспечивает смыв стружки из рабочей зоны;
Благодаря регулируемым форсункам позволяет избежать скапливание стружки в рабочей зоне.

Блокировка дверей рабочей зоны

Снижает риски получения травм на производстве;
Соответствие нормам техники безопасности на предприятии.

Освещение рабочей зоны

Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.

Индикация состояния станка

Цветовая визуализация состояния станка;
Удаленно сообщает работнику о состоянии станка.

Комплект выравнивающих опор

Предназначены для выставления оборудования по уровню.

Кожух станка полностью закрытый

Снижает риски получения травм на производстве;
Препятствует разбрызгиванию стружки и СОЖ;
Снижает уровень шума, возникающий в процессе обработки.

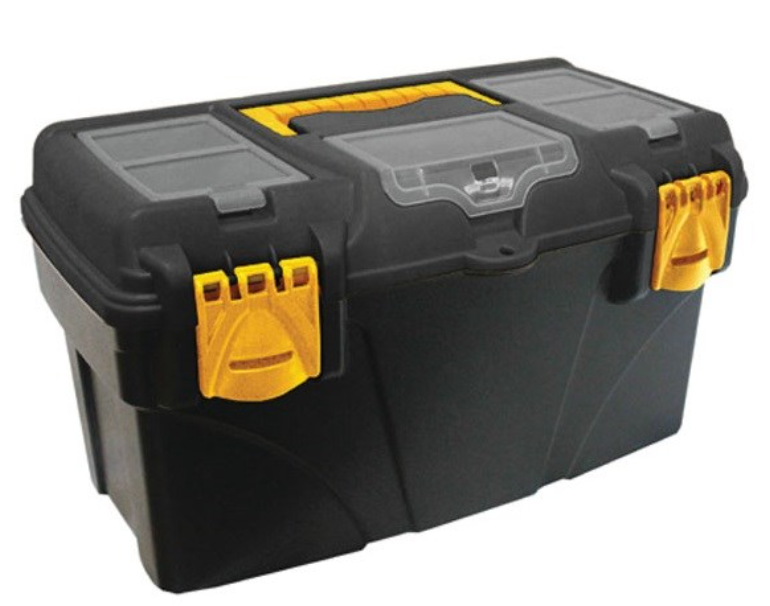

Комплект инструмента для наладки и обслуживания станка

Используется при наладке и регламентном обслуживании оборудования.

Комплект технической документации (в электронном виде)

Руководство по программированию системы ЧПУ;
Руководство по эксплуатации;
Техническая карта;

Перечень производителей основных узлов

Система ЧПУ | FANUC (Япония), Siemens (Германия)
Главный привод | FANUC (Япония), Siemens (Германия)
Приводы по осям Х, Y, Z | FANUC (Япония), Siemens (Германия)
Шпиндель | ROYAL / KENTURN / FUKA (Тайвань)
Шпиндельный подшипник | NTN/NSK (Япония) SKF(Швеция）
ШВП | PMI / HIWIN (Тайвань)
Подшипник ШВП | NACHI (Япония)
Направляющие качения | PMI / HIWIN (Тайвань)
Инструментальный магазин | OKADA / RELIB (Китай)
Стружечный конвейер | GUBOTE（Китай）
Система смазки | BAOTN（Китай)
Пневматика | SMC（Япония)
Кондиционер электрошкафа | TONGFEI (China)
Электрические компоненты | SCHNEIDER ELECTRIC (Франция)

Подробные характеристики

Модель	VMC-640
Размер стола, мм	700 × 400
Грузоподъемность стола, кг	350
Ход стола по оси Х, Y, Z, мм	600 × 400 × 400
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	8000
Скорость быстрой подачи по осям X / Y / Z, м/мин	24 / 24 / 24
Скорость подачи, мм/мин	1-10000
Диаметр ШВП на осях X / Y / Z, мм	32
Расстояние шпиндель-стойка, мм	450
Расстояние шпиндель-стол, мм	120-520
Т-образный паз, мм	4-14-100
Тип инструментального магазина	Без манипулятора
Емкость инструментального магазина	16
Макс. диаметр инструмента, мм	200
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Точность позиционирования, мм/м	±0.005
Точность повторяемости, мм	±0.003
Макс. потребляемая мощность, кВт	11
Мощность двигателя, кВт	3.7 / 5.5 (380)
Мощность серводвигателя по осям X / Y / Z, кВт	2.0 / 2.0 / 3.0
Габариты, мм	2200 × 2050 × 2350
Масса, кг	2900

Комплектация


Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2 Mb памяти для хранения УП
Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
Функция ЧПУ: диалоговое программирование Manual Guide 0i
Функция ЧПУ: динамический графический дисплей
Функция ЧПУ: жесткое нарезание резьбы метчиком
Функция ЧПУ: М30 – автоматическое отключение
Трансформатор (встроенный)
Пульт управления переносной с маховичком включая кнопку аварийного отключения
Подготовка для установки поворотного стола (4 оси)
Конус шпинделя ВТ-40
Привод шпинделя ременный, макс. частота вращения 10 000 об/мин
Главный серводвигатель Fanuc
Направляющие качения по осям X, Y, Z
Инструментальный магазин на 24 позиций, с манипулятором
Телескопическая защита направляющих
Система охлаждения электрошкафа: теплообменник
Конвейер для удаления стружки ленточного типа
Защита конуса шпинделя обдувом сжатого воздуха
Пистолет для подачи сжатого воздуха
Пистолет для подачи СОЖ
Система смазки автоматическая централизованная
Система подачи СОЖ в зону резания поливом через гибкие патрубки
Система подачи СОЖ поливом из сопел на торце шпинделя
Система подачи СОЖ для смыва стружки с отдельным насосом
Блокировка дверей рабочей зоны
Освещение рабочей зоны
Индикация состояния станка
Комплект выравнивающих опор
Кожух станка полностью закрытый
Комплект инструмента для наладки и обслуживания станка
Комплект технической документации (в электронном виде)
