Артикул:

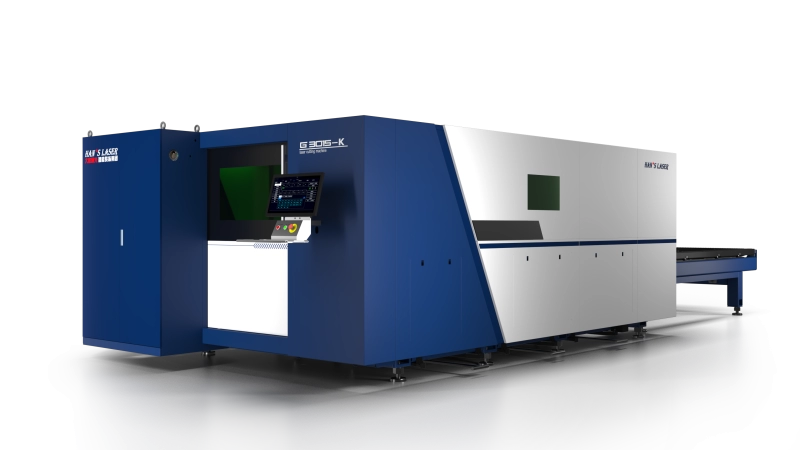

Лазерный комплекс Han’s Laser серия K

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 30209

Описание

Серия K - это оптимальная линейка лазерного оборудования, сочетающая весь необходимый функционал, демократичную цену и высокую производительность. Станки комплектуются источником мощностью до 3 кВт. Высокая скорость резки достигается применением современных двигателей и обновленной системы ЧПУ. За простоту настройки и управления отвечает удобный интерфейс оператора. Станок оснащен всеми необходимыми опциями для быстрой и качественной лазерной резки. Сменный стол и закрытый конструктив, позволяет значительно увеличить скорости обработки за счет снижения простоев лазерного источника.
Данная серия представляет собой превосходный комплексный пакет для малых и средних предприятий, готовых оптимально инвестировать в свой бизнес и начать выпуск серийных изделий.

Функции резки

Резка методом Ping-pong
Автоматическая проверка чертежа
Резка методом Flying Cutting
Нестинг
Система Follow up function
Технология PFC
Автоопределение границ материала
Медленный прожиг
Острый угол
Быстрый прожиг с автофокусом
Функция микросоединения Micro Joint function

ПРЕИМУЩЕСТВА

Гибкость в выборе режимов, толщин и материалов
Оснащение лучшими комплектующими
Эргономичный дизайн, удобство эксплуатации и обслуживания
Низкое энергопотребление
Комплектация «под ключ»
Экономичное решение для любой задачи

КОНФИГУРАЦИЯ	ОПИСАНИЕ	МАРКА
Лазерный источник	• Оптоволоконный лазер: от 1.0 до 3.0 кВт	Han’s Laser (КНР)
Лазерная голова	• Мощность: до 3 кВт • Длина фокуса: 125 мм • Регулировка фокуса: от -12 до +8 мм • Макс. рабочее давление газа: 25 bar	Han’s Laser (КНР)
Система ЧПУ CypCut Laser Cutting Control System	• Процессор: Dual core CPU 2.2 GHZ • Жесткий диск: 32 ГБ, память: 1 ГБ • ОС: WINDOWS • Дисплей: 15”	Han’s 801 (КНР)
Пневматическая система	• Редукционный клапан • Запорный клапан • Дроссельный и односторонний клапаны • Датчик давления • Пневматический цилиндр • Соленоидный клапан	Park (США) / Airtac (КНР) / SMC (Япония)
Пневматическая система	• Электрический пропорциональный клапан	· Innovance (КНР)
Система привода	• Прецизионные линейные блоки подшипников	ROUST (Германия)
	• Прецизионный планетарный редуктор	· Innovance (КНР)
	• Прецизионные косозубые зубчатые рейки	· Techmech (Германия), YYC / SVAROG (КНР)
	• Серводвигатель переменного тока	Innovance (КНР)
Автоматический контроль высоты лазерной головы	• Емкостной датчик • Усилитель • Блок управления	Han’s SMC (КНР)
Система пыле / влагозащиты	• Защитный кожух оптической головы • Гофро-защита (сильфон) зубчатых реек и линейных направляющих	Han’s (КНР)
Электрическая система	• Контактор, автомат и т.д.	Schneider (Франция)
	• Фотоэлектрический переключатель	Weidmuller (Германия)
	• Электрический терминал	Elco (Швейцария)
Программное обеспечение	CNC KAD	METALIX (Израиль)

Подробные характеристики

Модель	G3015-К	G4020-К	G6020-К	G6025-К
Зона обработки, мм	3000×1500	4000×2000	6000×2000	6000×2500
Ход перемещения по оси Х /Y/ Z, мм	3050 / 1525 / 240	4050 / 2025 / 240	6050/ 2025 / 290	6050 / 2525 / 290
Точность, мм/м	±0.05	±0.05	±0.05	±0.05
Повторяемость, мм	±0.03	±0.03	±0.03	±0.03
Макс. скорость, м/мин	100	100	100	100
Ускорение	1.5G	1.5G	1.5G	1.5G
Напряжение питания, В	380	380	380	380
Максимальный вес нагрузки, кг	900	1600	2400	3000
Габариты станка, мм	8600 × 3000 × 2300	11000 × 3500 × 2300	15000 × 3500 × 2300	15000 × 4000 × 2300
