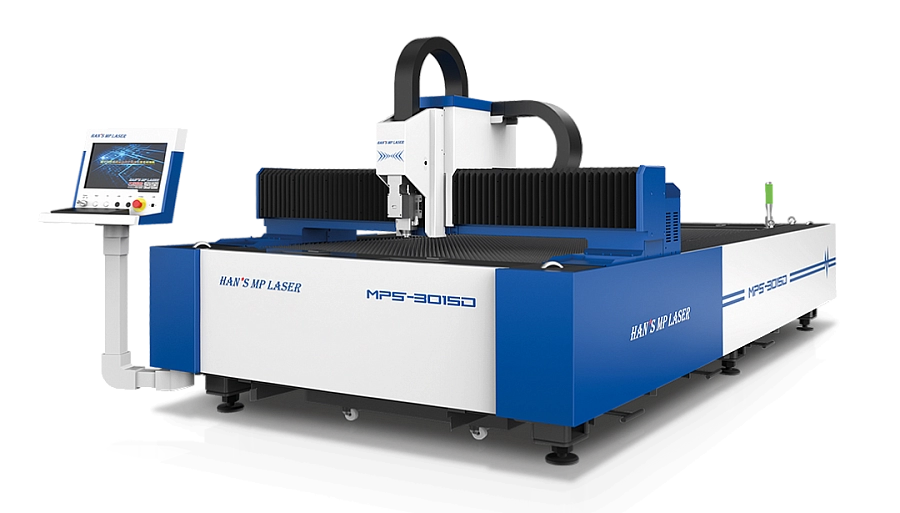

Оптоволоконный лазерный станок для резки листового металла с ЧПУ Han's Laser MPS D
Описание
Оптоволоконный лазерный станок для резки листового металла с ЧПУ

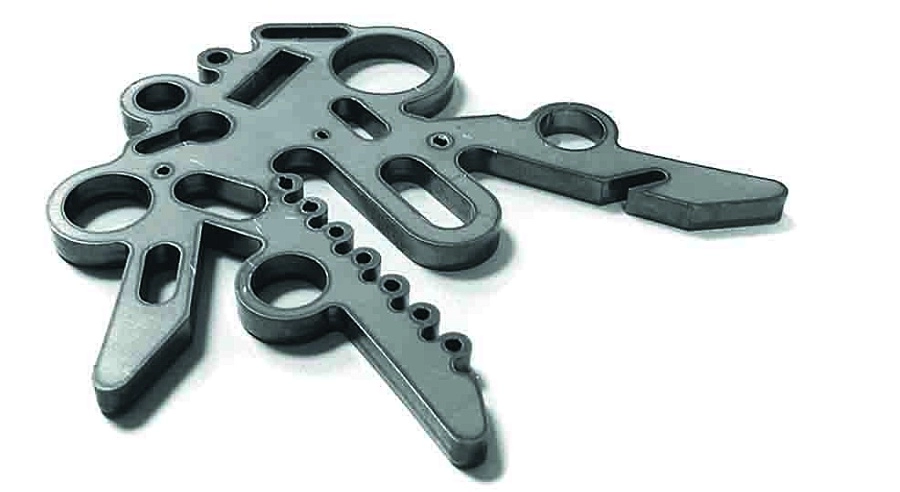

Лазерный комплекс MPS D до 3000 Вт - готовое решение и оптимальная инвестиция для компаний, которые хотят поменять технологию реза с плазменной на лазерную - выйти на новый уровень обработки, в разы повысить производительность, снижать себестоимость выпускаемой продукции при ограниченных бюджетах и производственных помещений. Высокоточные серводвигатели станка, источник IPG до 3 кВт, лазерная голова HAN'S, "умное" числовое программное управление позволяют осуществлять филигранную скоростную резку сложных стальных деталей толщиной до 20 мм с точностью ±0.05 мм/м при ускорении до 1.2G.
В базовую комплектацию станка входят: лазерный источник IPG, шкаф с блоком управления ЧПУ, стабилизатор напряжения, система охлаждения и т.д. Производство станины проходит термический отпуск металла и дальнейшую техническую обработку на высокоточном оборудовании Mitsubishi. Станок является экономически выгодным решением для производств на стадии становления.
Функции резки
- Резка методом Ping-pong
- Автоматическая проверка чертежа
- Резка методом Flying Cutting
- Нестинг
- Система Follow up function
- Технология PFC
- Автоопределение границ материала
- Медленный прожиг
- Острый угол
- Быстрый прожиг с автофокусом
- Функция микросоединения Micro Joint function
Преимущества
- Безупречное качество кромки
- Гибкость в выборе режимов, толщин и материалов
- Прочная и жесткая конструкция станины
- Комплектация «под ключ»
- Низкое энергопотребление
- Эргономичный дизайн, удобство в эксплуатации и обслуживания
- Экономичное решение для любой задачи
|
КОНФИГУРАЦИЯ |
ОПИСАНИЕ |
МАРКА |
|
Лазерный источник |
• Оптоволоконный лазер: от 1.0 до 3.0 кВт |
Han’s Laser (КНР) |
|
Лазерная голова |
• Мощность: до 3 кВт |
Han’s Laser (КНР) |
|
Система ЧПУ CypCut Laser Cutting Control System |
• Процессор: Dual core CPU 2.2 GHZ |
Han’s SMC (КНР) |
|

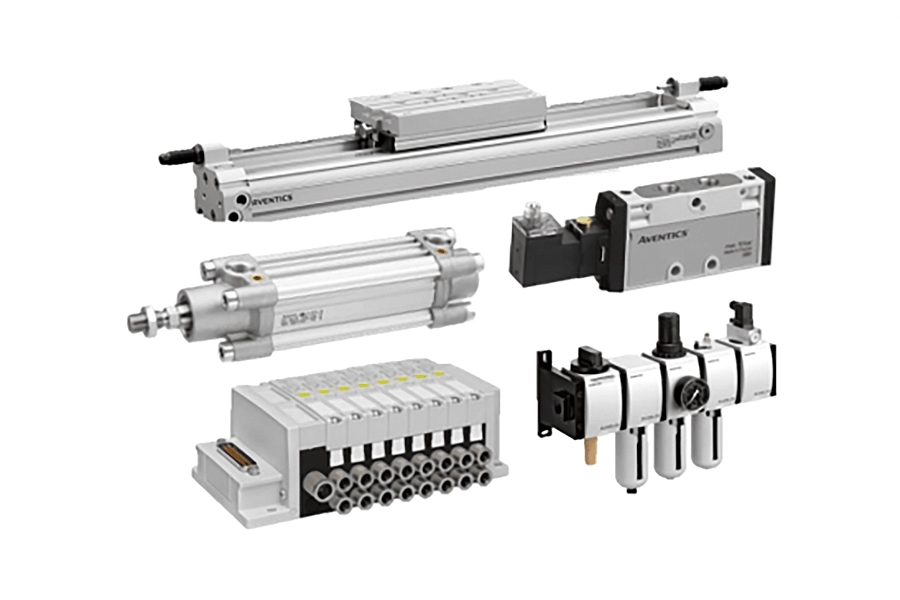

Пневматическая система |
• Редукционный клапан |
SMC AirTAC (Тайвань) |
|
• Электрический пропорциональный клапан |
Bosch Rexroth (Германия) |
|
|
Система привода |
• Прецизионные линейные блоки подшипников |
ROUST (Германия) |
|
• Прецизионный планетарный редуктор |
Desboer (Япония) |
|
|
• Прецизионные косозубые зубчатые рейки |
KH (Тайвань) |
|
|
• Серводвигатель переменного тока |
PANASONIC (Япония) |
|
|
Автоматический контроль высоты лазерной головы |
• Емкостной датчик |
Han’s SMC (КНР) |
|
Система пыле / влагозащиты |
• Защитный кожух оптической головы |
Han’s Laser (КНР) |
|
Электрическая система |
• Контактор, автомат и т.д. |
Schneider (Франция) |
|
• Фотоэлектрический переключатель |
P+F (Германия) |
|
|
Программное обеспечение |
CNC KAD
|
METALIX (Израиль)
|
Подробные характеристики
|
Серия |
MPS D (открытого типа) |
||
|
Модель |
3015D |
4020D |
6020D |
|
Мощность |
1.0-3.0 кВт |
1.0-3.0 кВт |
1.0-3.0 кВт |
|
Зона обработки, мм |
3000 x 1500 |
4050 x 2000 |
6000 x 2000 |
|
Точность, мм/м |
±0.05 |
±0.05 |
±0.05 |
|
Повторяемость, мм |
±0.03 |
±0.03 |
±0.03 |
|
Макс. скорость, м/мин |
120 |
100 |
100 |
|
Ускорение |
1.2G |
1.0G |
1.0G |
|
Толщина материала, мм |
до 20 |
до 20 |
до 20 |
|
Число фаз/ Напряжение питания В/ Частота, Гц |
3 / 380 / 50 |
3 / 380 / 50 |
3 / 380 / 50 |
|
Макс. вес нагрузки, кг |
750 |
1200 |
1800 |
|
Габариты станка, мм |
5000 x 2600 x 2000 |
6000 x 3300 x 2000 |
8500 x 3300 x 2000 |
