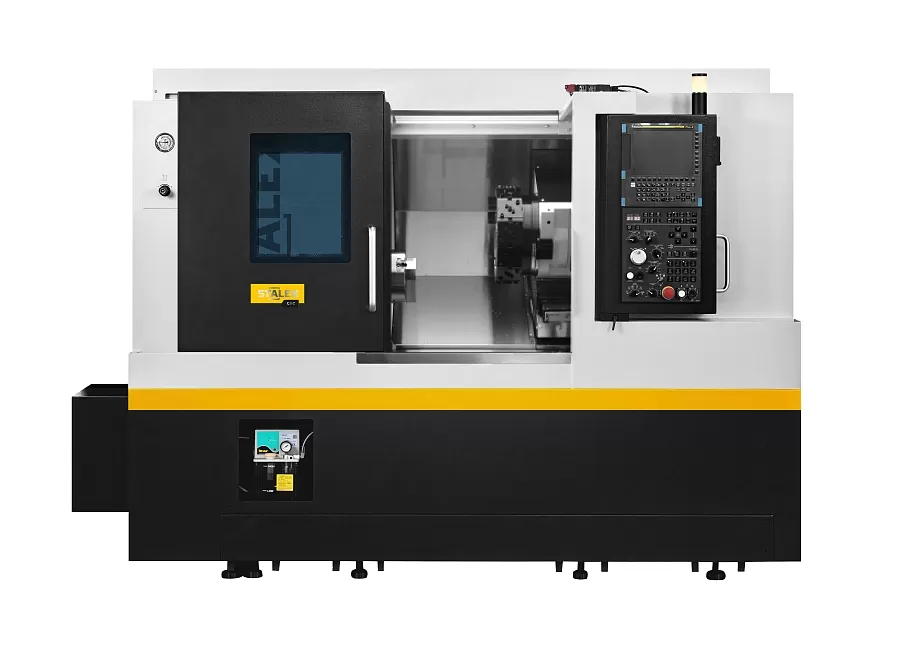

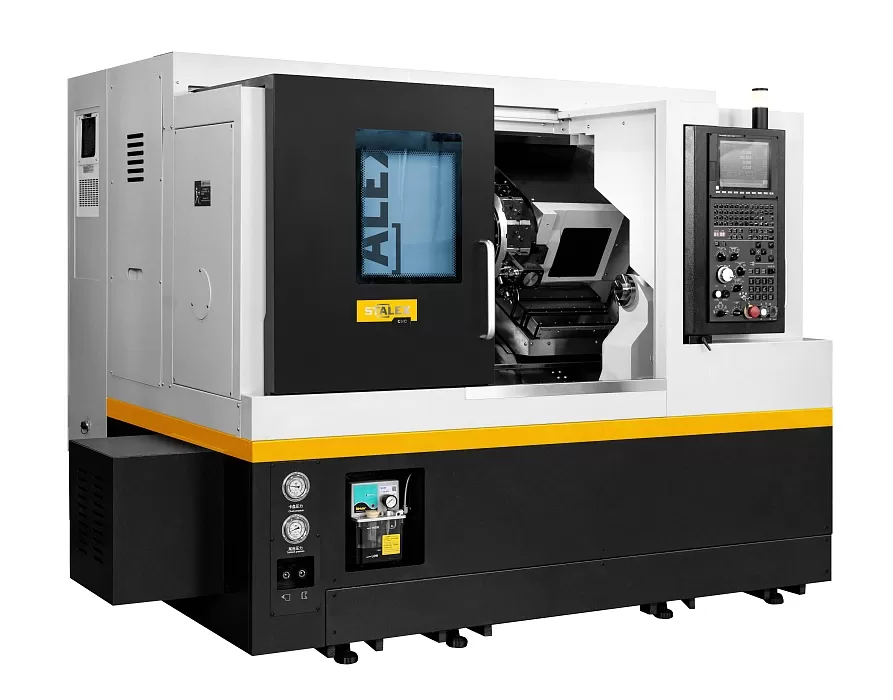

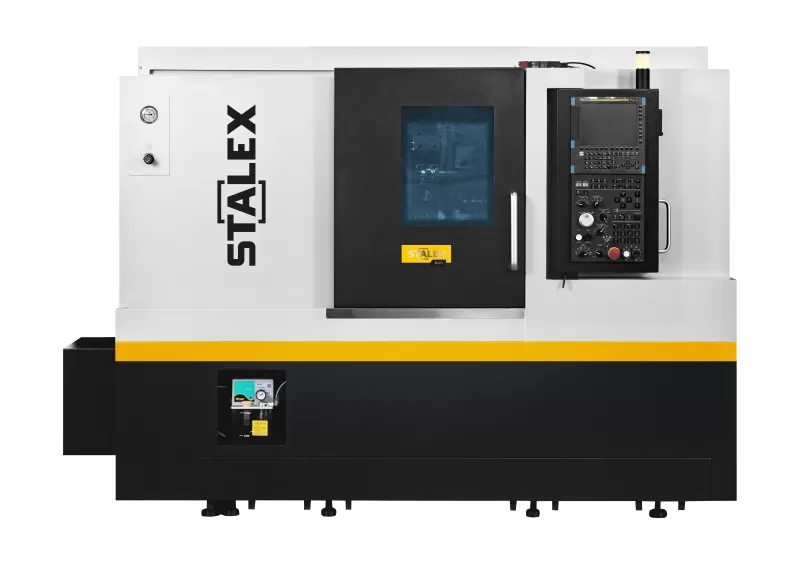

Токарный станок револьверного типа STALEX ST-203

• Система ЧПУ FANUC
• 8 или12 позиционная сервоуправляемая револьверная головка
• 8-дюймовый полый гидравлический патрон
• Энергосберегающая гидравлическая система
• Импортные прецизионные шарико-винтовые пары и направляющие
• Теплообменник электрошкафа
• Импортные электрические компоненты
• Устройство автоматической смазки
• Охладительное устройство
• Трехцветная сигнальная лампа
• Полностью закрытый защитный кожух
• Железная прокладка станка

• Задняя бабка с сервоприводом
• Гидравлическая задняя бабка
• Автоматическое устройство для отвода стружки и тележка для съема стружки
• Автоматический инструментальный щуп
• Автоматическое устройство приема заготовок и транспортер для деталей
• Автоматическая система подачи длинных прутков
• Устройство для измерения заготовки в режиме реального времени
• Модуль манипулятора для автоматической загрузки и выгрузки
• Модуль автоматической двери верхней подачи заготовок
• Модуль автоматической двери для фронтальной подачи заготовок
• Оптическая линейка
• Система ЧПУ: Siemens, Syntec, Mitsubishi

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2Мб памяти для хранения УП

• Интерфейсы USB, CF Card, SThernST;

• FANUC – это 65% рынка и более 55 лет опыта;

• Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей;

• Международная сеть центров сервисного обслуживания.

Функция ЧПУ: М30 – автоматическое отключение

• М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.

Трансформатор

• Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.

Главный двигатель мощностью (пост./ 30 мин) 11 / 15 кВт

• Высокоментный двигатель, обеспечивающий повышенные силовые характеристики на шпинделе;

• Широкий диапазон высокого крутящего момента
  и мощности;

Ременный привод шпинделя

• Надежный конструктив;

• Высокая ремонтопригодность;

• Возможность установки различных конфигураций электродвигателей;

• Плавность хода и защита привода от перегрузок
  и ударов;

Шпиндель с торцем А2-6 (отв. Ø63 мм)

• Главный орган станка, передающий крутящий момент от главного привода к заготовке;

• Наличие крепежного фланца позволяет реализовывать крепление заготовок с помощью всевозможных патронов и приспособлений;

• В сочетании с гидропатроном позволяет осуществлять обработку прутка диаметром до Ø51 мм.

Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр 8 или 10”, включая 1 к-т твердых и 1 к-т мягких кулачков

• 3-кулачковый гидравлический самоцентрирующийся патрон;

• Тонкое регулирование давления кулачков позволяет обеспечить как силовой зажим для черновой обработки, так и оптимальное давление как для работы с тонкостенными деталями.

Гидроцилиндр, полый (макс. диаметр прутка ø 51 мм )

• Посредством поступательного движения тяговой трубы от действия гидравлики управляет зажимом/разжимом патрона

• Позволяет производить ручную или автоматическую загрузку прутка в рабочую зону;

• Необходим для работы с автоматом подачи прутка.

Датчик положения гидроцилиндра

• Определяет положение штока гидроцилиндра,

• Подает сигнал об отсутствии заготовки в патроне;

• Необходим для работы с автоматом подачи прутка.

включен

Интерфейс для подключения барфидера

• Включает в себя подготовку разъемов для подключения автоматической подачи прутка;

включен

12-поз. револьверная головка BMТ55, (25×25, D40 мм)

• Конструкция повышенной жесткости, крупный цельно-литой корпус, устанавливаемый непосредственно на направляющие станка,

• Максимальная жесткость за счет увеличенного сечения фланца  револьверной головки и максимальной площади ее прилегания основания корпуса и поперечному суппорту без промежуточных звеньев.

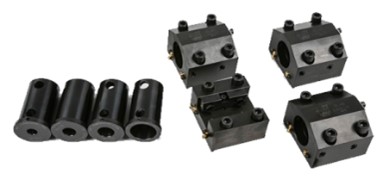

Стартовый набор инструментальной оснастки

• 5 комплектов расточных блоков

• 4 комплекта торцевых блоков

• 1 комплект торцевых блоков

ШВП по осям X, Z с преднатягом

• ШВП по осям X, Z с пред натягом, позволяет исключить возникновение осевых и радиальных люфтов;

• Обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.

Направляющие качения по осям X, Z

• Высокая скорость перемещений рабочих органов;

• Увеличенная несущая способность за счет уникальной конструкции каретки;

• Высокий класс точности;

• Высокая ремонтопригодность.

Система подачи СОЖ через револьверную головку под повышенным давлением, 20  бар

• Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания;

• Использование инструментальных блоков для подачи СОЖ через инструмент позволяет осуществлять подачу СОЖ непосредственно в зону резания.

Пистолет для подачи СОЖ

• Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки;

• Легко и быстро производить очистку требуемых поверхностей.

Пистолет для подачи сжатого воздуха

• Используется для продува обработанных деталей и зажимной оснастки.

Кожух станка полностью закрытый

• Снижает риски получения травм на производстве;

• Препятствует разбрызгиванию стружки и СОЖ;

• Снижает уровень шума, возникающий в процессе обработки.

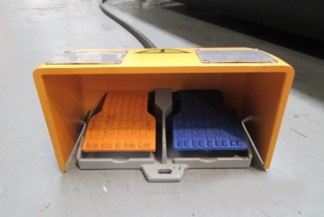

Педаль для зажима / разжима кулачков и выдвижения пиноли

• Гидравлическая система зажима /разжима кулачков патрона (ножная педаль);

• Управление ходом пиноли задней бабки.

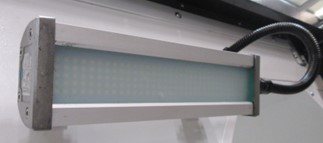

Освещение рабочей зоны

• Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.

Индикация состояния станка

• Цветовая визуализация состояния станка;

• Удаленно сообщает работнику о состоянии станка.

Система охлаждения электрошкафа: кондиционер

• Опция необходима для охлаждения компонентов эл/шкафа при работе оборудования 24 часа в сутки;

• Рекомендуется при превышении температурных норм эксплуатации;

• Компенсация значительных перепадов температуры в цехе с учетом климатических зон.

Система смазки автоматическая централизованная

• Обеспечивает систематическую подачу смазки
  к рабочим органам;

• Возможность управления по таймеру и в зависимости от интенсивности работы.

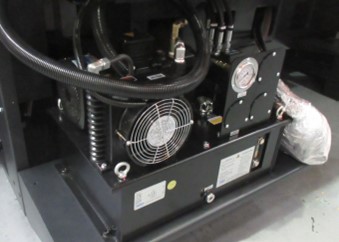

Гидравлическая станция

• Предназначена для обеспечения закрепления заготовки в патроне, выдвижения пиноли задней бабки и поворота гидравлической револьверной головки.

Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки)

• Подходит для эффективного удаления любого типа стружки, в том числе витой.

Блокировка дверей

• Снижает риски получения травм на производстве;

• Соответствие нормам техники безопасности на предприятии.

Задняя бабка с гидравлической пинолью Морзе №5, включая вращающийся задний центр, прижим задней бабки к направляющим механический (для станков без противошпинделя)

• Обеспечивает надежное закрепление длинных деталей;

• Выдвижение пиноли осуществляется при помощи гидравлики, возможность регулирования давления;

• Прижим задней бабки к направляющим механический;

Комплект выравнивающих опор

• Предназначены для выставления оборудования по уровню.

Комплект инструмента для наладки и обслуживания станка

• Используется при наладке и регламентном обслуживании оборудования.

Комплект технической документации

• Руководство по программированию системы ЧПУ;

• Руководство по эксплуатации;

• Техническая карта;

• Сервисная книга.
