Токарный станок револьверного типа STALEX ST-205S

Наличие уточняйте

Гарантия: 36 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 36488

Характеристики

Все характеристики

Размер патрона, дюйм	8
Диаметр вращения над станиной, мм	630
Диаметр вращения над суппортом, мм	300
Макс. длина обработки, мм	530
Макс. диаметр обработки, мм	370

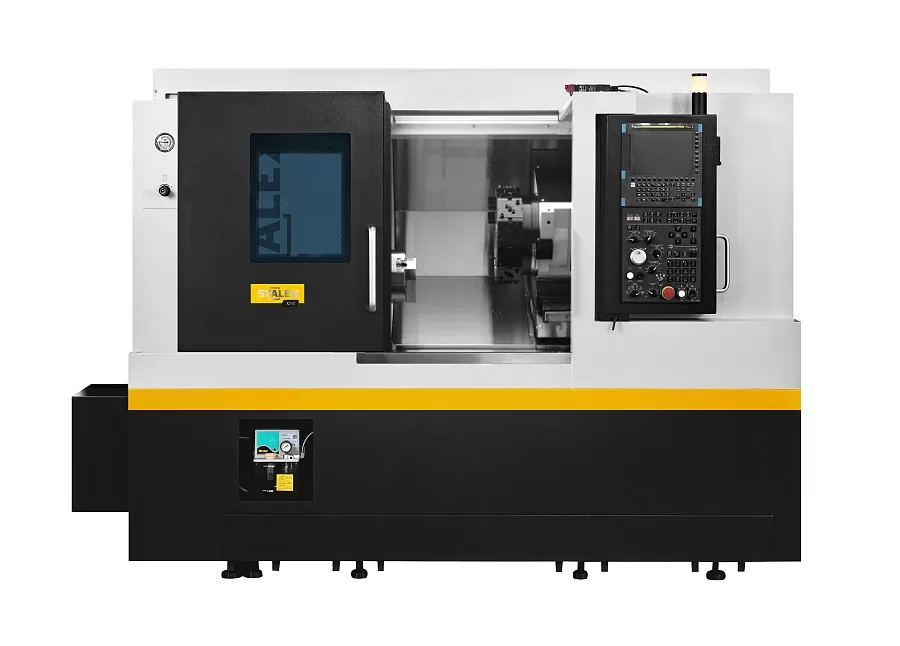

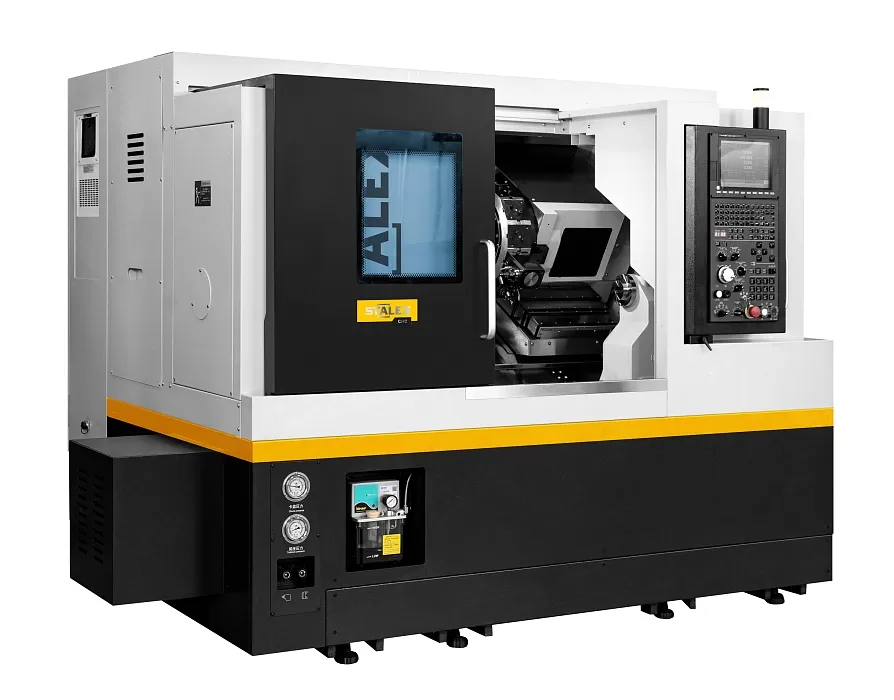

Двухшпиндельный токарный станок STALEX ST-205S

Описание

Станки с ЧПУ токарного типа серии ST с револьверной головкой, токарно-фрезерные комбинированные станки, а также двухшпиндельные токарно-фрезерные комбинированные станки – это высокопроизводительные машины, представляющие собой современную высокоэффективную разработку. Данная серия станков объединяет передовые отраслевые конструкторские решения и технологии обработки. Станок изготовлен по платформенной и модульной схеме, что позволяет за счет различных комбинаций компонентов реализовать широкие возможности токарно-фрезерной обработки. Станок имеет компактную конструкцию при сохранении удобного рабочего пространства. Узлы и компоненты обладают высокой степенью взаимозаменяемости между различными моделями, обеспечивая широкие возможности для масштабирования. Предусмотрены интерфейсы для подключения различных дополнительных модулей автоматизации, таких как колонна для роботизированной загрузки и разгрузки, автоматическая дверь, устройство автоматического приема деталей, инструментальный щуп, система онлайн-контроля заготовок, транспортер для готовых изделий, линейные шкалы и т. д. Это облегчает последующее расширение функциональности и позволяет пользователю добиться высокой производительности при оптимальных затратах.

Преимущества

Используется коробчатая горизонтальная станина литой конструкции с низким уровнем вибраций и высокой жесткостью, обладающая превосходными механическими характеристиками и стабильной точностью;
В стандартной комплектации используется надежный механический шпиндель втулочного типа, а в качестве опции доступен высокомоментный шпиндель с прямым приводом и принудительным охлаждением. Пользователь может выбирать конфигурацию в зависимости от реальных условий эксплуатации;
Разработанная компанией интегрированная суппортная револьверная головка оснащена трехсегментным дуговым кулачковым механизмом, обеспечивающим высокую точность позиционирования и отличную стабильность. Стандартная конструкция головки выдерживает давление охлаждающей жидкости до 70 кг/см², что удобно для последующего подключения систем высоконапорного охлаждения или высоконапорного отрыва стружки;
Во всех подающих осях используются роликовые линейные направляющие с высокой жесткостью. Винтовые пары подающих осей выполнены с предварительно нагруженными двойными гайками и проходят предварительное растяжение;
Опционально устанавливаемая гидравлическая задняя бабка может быть оснащена функцией определения положения; она обладает высокой выталкивающей силой, а ее ход легко регулируется;
Модульная конструкция и широкие возможности расширения позволяют эффективно решать любые задачи – от базовой трехосевой токарной обработки до работы с сервоприводной или гидравлической задней бабкой, двухшпиндельной обработки с противоположной стороны, а также токарно-фрезерной обработки с осью Y – все это реализовано в станках серии ST;
Конструкция станка специально адаптирована для автоматизации загрузки и разгрузки: предусмотрены интерфейсы для установки колонн манипуляторов, лотков и складов заготовок, что обеспечивает удобство как для предварительного оснащения, так и для последующего добавления различных видов загрузочно-разгрузочных роботов.

Стандартная комплектация

Система ЧПУ FANUC
8 или 12 позиционная сервоуправляемая револьверная головка
8-дюймовый полый гидравлический патрон
Энергосберегающая гидравлическая система
Импортные прецизионные шарико-винтовые пары и направляющие
Теплообменник электрошкафа
Импортные электрические компоненты
Устройство автоматической смазки
Охладительное устройство
Трехцветная сигнальная лампа
Полностью закрытый защитный кожух
Железная прокладка станка

Опции (по выбору)

Задняя бабка с сервоприводом
Гидравлическая задняя бабка
Автоматическое устройство для отвода стружки и тележка для съема стружки
Автоматический инструментальный щуп
Автоматическое устройство приема заготовок и транспортер для деталей
Автоматическая система подачи длинных прутков
Устройство для измерения заготовки в режиме реального времени
Модуль манипулятора для автоматической загрузки и выгрузки
Модуль автоматической двери верхней подачи заготовок
Модуль автоматической двери для фронтальной подачи заготовок
Оптическая линейка
Система ЧПУ: Siemens, Syntec, Mitsubishi

Перечень производителей основных узлов

Система ЧПУ | Fanuc (Япония)
Привода по осям Х, Z | Fanuc (Япония)
Главный двигатель | Fanuc (Япония)
Шпиндель | От производителя (Китай)
Усиленная револьверная головка | От производителя (Китай)
ШВП | PMI / THK(Тайвань)
Подшипники шпинделя | SKF / NSK / KOYO (Япония)
Подшипники ШВП | SKF / NSK / KOYO (Япония)
Гидравлический патрон, гидравлический цилиндр | AUTOGRIP (Тайвань) , Auto chuck (China)
Стружечный конвейер | QIWO (Китай)
Клиновой ремень | GATES / BANDO / Mitsubishi (США / Япония)
Система смазки | ISHAN (Тайвань)
Гидравлическая система | HYKO (Китай)
Кондиционер электрошкафа | WINHEE (Китай)
Основные электрические компоненты | Schneider (Франция)

Стандартная комплектация

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2Мб памяти для хранения УП Интерфейсы USB, CF Card, SThernST; FANUC – это 65% рынка и более 55 лет опыта; Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей; Международная сеть центров сервисного обслуживания.
Функция ЧПУ: М30 – автоматическое отключение М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.
Трансформатор Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.
Главный двигатель мощностью (пост./ 30 мин) 11 / 15 кВт Высокоментный двигатель, обеспечивающий повышенные силовые характеристики на шпинделе; Широкий диапазон высокого крутящего момента и мощности;
Ременный привод шпинделя Надежный конструктив; Высокая ремонтопригодность; Возможность установки различных конфигураций электродвигателей; Плавность хода и защита привода от перегрузок и ударов;
Шпиндель с торцем А2-6 (отв. Ø65 мм) Главный орган станка, передающий крутящий момент от главного привода к заготовке; Наличие крепежного фланца позволяет реализовывать крепление заготовок с помощью всевозможных патронов и приспособлений; В сочетании с гидропатроном позволяет осуществлять обработку прутка диаметром до Ø51 мм.
Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр 8 или 10”, включая 1 к-т твердых и 1 к-т мягких кулачков 3-кулачковый гидравлический самоцентрирующийся патрон; Тонкое регулирование давления кулачков позволяет обеспечить как силовой зажим для черновой обработки, так и оптимальное давление как для работы с тонкостенными деталями.
Гидроцилиндр, полый (макс. диаметр прутка ø 51 мм ) Посредством поступательного движения тяговой трубы от действия гидравлики управляет зажимом/разжимом патрона Позволяет производить ручную или автоматическую загрузку прутка в рабочую зону; Необходим для работы с автоматом подачи прутка.
Датчик положения гидроцилиндра Определяет положение штока гидроцилиндра, Подает сигнал об отсутствии заготовки в патроне; Необходим для работы с автоматом подачи прутка.	включен
Интерфейс для подключения барфидера Включает в себя подготовку разъемов для подключения автоматической подачи прутка;	включен
12-поз. револьверная головка BMТ55, (25×25, D40 мм) Конструкция повышенной жесткости, крупный цельно-литой корпус, устанавливаемый непосредственно на направляющие станка, Максимальная жесткость за счет увеличенного сечения фланца револьверной головки и максимальной площади ее прилегания основания корпуса и поперечному суппорту без промежуточных звеньев.
Стартовый набор инструментальной оснастки 5 комплектов расточных блоков 4 комплекта торцевых блоков 1 комплект торцевых блоков
ШВП по осям X, Z с преднатягом ШВП по осям X, Z с пред натягом, позволяет исключить возникновение осевых и радиальных люфтов; Обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.
Направляющие качения по осям X, Z Высокая скорость перемещений рабочих органов; Увеличенная несущая способность за счет уникальной конструкции каретки; Высокий класс точности; Высокая ремонтопригодность.
Система подачи СОЖ через револьверную головку под повышенным давлением, 20 бар Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания; Использование инструментальных блоков для подачи СОЖ через инструмент позволяет осуществлять подачу СОЖ непосредственно в зону резания.
Пистолет для подачи СОЖ Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки; Легко и быстро производить очистку требуемых поверхностей.
Пистолет для подачи сжатого воздуха Используется для продува обработанных деталей и зажимной оснастки.
Кожух станка полностью закрытый Снижает риски получения травм на производстве; Препятствует разбрызгиванию стружки и СОЖ; Снижает уровень шума, возникающий в процессе обработки.
Педаль для зажима / разжима кулачков и выдвижения пиноли Гидравлическая система зажима /разжима кулачков патрона (ножная педаль); Управление ходом пиноли задней бабки.
Освещение рабочей зоны Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.
Индикация состояния станка Цветовая визуализация состояния станка; Удаленно сообщает работнику о состоянии станка.

Подробные характеристики

Модель		ST-205S
Размер патрона, дюйм		8
Диаметр вращения над станиной, мм		⌀630
Диаметр вращения над суппортом, мм		⌀300
Макс. длина обработки, мм		530
Макс. диаметр обработки, мм		⌀370
Макс. скорость вращения, об/мин		4500
Тип шпиндельного конца, ISO		A2-6
Диаметр сквозного отверстия шпинделя, мм		⌀63
Сквозное отверстие под тяговую штангу, мм		⌀52
Мощность главного электродвигателя, кВт		11/15
Функция позиционирования по оси C, градус		-
Размер патрона, задний шпиндель, дюйм		6
Номин. / макс. скорость вращения, задний шпиндель, об/мин		1700/5000
Тип шпиндельного конца, задний шпиндель, ISO		A2-5
Диаметр сквозного отверстия шпинделя, задний шпиндель, мм		⌀56
Сквозное отверстие под тяговую штангу, задний шпиндель, мм		⌀45
Мощность главного электродвигателя, задний шпиндель, кВт		12,5
Ход, задний шпиндель, мм		520
Скорость быстрого перемещения, задний шпиндель, м/мин		30
Тип		Револьв. головка с сервоприводом
Кол-во заготовок, шт.		12
Время поворота до соседней позиции инструмента, с		0,2
Время поворота до самой удаленной позиции инструмента, с		0,5
Макс. размер квадратного хвостовика инструмента, мм		□25x25
Макс. диаметр круглого хвостовика инструмента, мм		⌀40
Быстрое перемещение по оси X, м/мин		30
Быстрое перемещение по оси Z, м/мин		30
Быстрое перемещение по оси Y, м/мин		—
Перемещение по оси X, мм		185+10
Перемещение по оси Z, мм		540
Перемещение по оси Y, мм		—
Охлаждение. Мощность, Вт		480
Охлаждение. Расход, м3/ч		2,5
Вес, кг		4280
Система ЧПУ		FANUC 0i TF
Габаритные размеры (Д×Ш×В):, мм		2685x1750x1745
Точность чистовой обработки внешнего диаметра		IT6
Шероховатость поверхности детали после чистовой обработки, мм		Ra 0,4 ~ 1,6
Круглость детали после чистовой обработки, мм		≤0,003
Точность позиционирования X, мм		Х: 0,005
Точность позиционирования Z, мм		Z: 0,008
Точность при повторном позиционировании X, мм		Х: 0,002
Точность при повторном позиционировании Z, мм		Z: 0,004

Комплектация


Система ЧПУ FANUC
8 или 12 - позиционная сервоуправляемая револьверная головка
8-дюймовый полый гидравлический патрон
Энергосберегающая гидравлическая система
Импортные прецизионные шарико-винтовые пары и направляющие
Теплообменник электрошкафа
Импортные электрические компоненты
Устройство автоматической смазки
Охладительное устройство
Трехцветная сигнальная лампа
Полностью закрытый защитный кожух
Железная прокладка станка

Описание

Используется коробчатая горизонтальная станина литой конструкции с низким уровнем вибраций и высокой жесткостью, обладающая превосходными механическими характеристиками и стабильной точностью;
В стандартной комплектации используется надежный механический шпиндель втулочного типа, а в качестве опции доступен высокомоментный шпиндель с прямым приводом и принудительным охлаждением. Пользователь может выбирать конфигурацию в зависимости от реальных условий эксплуатации;
Разработанная компанией интегрированная суппортная револьверная головка оснащена трехсегментным дуговым кулачковым механизмом, обеспечивающим высокую точность позиционирования и отличную стабильность. Стандартная конструкция головки выдерживает давление охлаждающей жидкости до 70 кг/см², что удобно для последующего подключения систем высоконапорного охлаждения или высоконапорного отрыва стружки;
Во всех подающих осях используются роликовые линейные направляющие с высокой жесткостью. Винтовые пары подающих осей выполнены с предварительно нагруженными двойными гайками и проходят предварительное растяжение;
Опционально устанавливаемая гидравлическая задняя бабка может быть оснащена функцией определения положения; она обладает высокой выталкивающей силой, а ее ход легко регулируется;
Модульная конструкция и широкие возможности расширения позволяют эффективно решать любые задачи – от базовой трехосевой токарной обработки до работы с сервоприводной или гидравлической задней бабкой, двухшпиндельной обработки с противоположной стороны, а также токарно-фрезерной обработки с осью Y – все это реализовано в станках серии ST;
Конструкция станка специально адаптирована для автоматизации загрузки и разгрузки: предусмотрены интерфейсы для установки колонн манипуляторов, лотков и складов заготовок, что обеспечивает удобство как для предварительного оснащения, так и для последующего добавления различных видов загрузочно-разгрузочных роботов.

Стандартная комплектация

Система ЧПУ FANUC
8 или 12 позиционная сервоуправляемая револьверная головка
8-дюймовый полый гидравлический патрон
Энергосберегающая гидравлическая система
Импортные прецизионные шарико-винтовые пары и направляющие
Теплообменник электрошкафа
Импортные электрические компоненты
Устройство автоматической смазки
Охладительное устройство
Трехцветная сигнальная лампа
Полностью закрытый защитный кожух
Железная прокладка станка

Опции (по выбору)

Задняя бабка с сервоприводом
Гидравлическая задняя бабка
Автоматическое устройство для отвода стружки и тележка для съема стружки
Автоматический инструментальный щуп
Автоматическое устройство приема заготовок и транспортер для деталей
Автоматическая система подачи длинных прутков
Устройство для измерения заготовки в режиме реального времени
Модуль манипулятора для автоматической загрузки и выгрузки
Модуль автоматической двери верхней подачи заготовок
Модуль автоматической двери для фронтальной подачи заготовок
Оптическая линейка
Система ЧПУ: Siemens, Syntec, Mitsubishi

Перечень производителей основных узлов

Система ЧПУ | Fanuc (Япония)
Привода по осям Х, Z | Fanuc (Япония)
Главный двигатель | Fanuc (Япония)
Шпиндель | От производителя (Китай)
Усиленная револьверная головка | От производителя (Китай)
ШВП | PMI / THK(Тайвань)
Подшипники шпинделя | SKF / NSK / KOYO (Япония)
Подшипники ШВП | SKF / NSK / KOYO (Япония)
Гидравлический патрон, гидравлический цилиндр | AUTOGRIP (Тайвань) , Auto chuck (China)
Стружечный конвейер | QIWO (Китай)
Клиновой ремень | GATES / BANDO / Mitsubishi (США / Япония)
Система смазки | ISHAN (Тайвань)
Гидравлическая система | HYKO (Китай)
Кондиционер электрошкафа | WINHEE (Китай)
Основные электрические компоненты | Schneider (Франция)

Стандартная комплектация

Система ЧПУ Fanuc 0i-MF (3), 10,4" LCD, 2Мб памяти для хранения УП Интерфейсы USB, CF Card, SThernST; FANUC – это 65% рынка и более 55 лет опыта; Оптико-волоконная система передачи данных м/у ЧПУ и приводами обеспечивает минимальное время цикла обратной связи по скорости, положению и току, за счет чего станок имеет более высокую точность, плавность подач и синхронизацию осей; Международная сеть центров сервисного обслуживания.
Функция ЧПУ: М30 – автоматическое отключение М30 – конец программы. Код М30 информирует СЧПУ о завершении программы.
Трансформатор Предназначен для преобразования переменного тока напряжением 380 В, в переменный ток напряжением 220 В.
Главный двигатель мощностью (пост./ 30 мин) 11 / 15 кВт Высокоментный двигатель, обеспечивающий повышенные силовые характеристики на шпинделе; Широкий диапазон высокого крутящего момента и мощности;
Ременный привод шпинделя Надежный конструктив; Высокая ремонтопригодность; Возможность установки различных конфигураций электродвигателей; Плавность хода и защита привода от перегрузок и ударов;
Шпиндель с торцем А2-6 (отв. Ø65 мм) Главный орган станка, передающий крутящий момент от главного привода к заготовке; Наличие крепежного фланца позволяет реализовывать крепление заготовок с помощью всевозможных патронов и приспособлений; В сочетании с гидропатроном позволяет осуществлять обработку прутка диаметром до Ø51 мм.
Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр 8 или 10”, включая 1 к-т твердых и 1 к-т мягких кулачков 3-кулачковый гидравлический самоцентрирующийся патрон; Тонкое регулирование давления кулачков позволяет обеспечить как силовой зажим для черновой обработки, так и оптимальное давление как для работы с тонкостенными деталями.
Гидроцилиндр, полый (макс. диаметр прутка ø 51 мм ) Посредством поступательного движения тяговой трубы от действия гидравлики управляет зажимом/разжимом патрона Позволяет производить ручную или автоматическую загрузку прутка в рабочую зону; Необходим для работы с автоматом подачи прутка.
Датчик положения гидроцилиндра Определяет положение штока гидроцилиндра, Подает сигнал об отсутствии заготовки в патроне; Необходим для работы с автоматом подачи прутка.	включен
Интерфейс для подключения барфидера Включает в себя подготовку разъемов для подключения автоматической подачи прутка;	включен
12-поз. револьверная головка BMТ55, (25×25, D40 мм) Конструкция повышенной жесткости, крупный цельно-литой корпус, устанавливаемый непосредственно на направляющие станка, Максимальная жесткость за счет увеличенного сечения фланца револьверной головки и максимальной площади ее прилегания основания корпуса и поперечному суппорту без промежуточных звеньев.
Стартовый набор инструментальной оснастки 5 комплектов расточных блоков 4 комплекта торцевых блоков 1 комплект торцевых блоков
ШВП по осям X, Z с преднатягом ШВП по осям X, Z с пред натягом, позволяет исключить возникновение осевых и радиальных люфтов; Обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.
Направляющие качения по осям X, Z Высокая скорость перемещений рабочих органов; Увеличенная несущая способность за счет уникальной конструкции каретки; Высокий класс точности; Высокая ремонтопригодность.
Система подачи СОЖ через револьверную головку под повышенным давлением, 20 бар Обеспечивает подачу смазочно-охлаждающей жидкости непосредственно в зону резания; Использование инструментальных блоков для подачи СОЖ через инструмент позволяет осуществлять подачу СОЖ непосредственно в зону резания.
Пистолет для подачи СОЖ Позволяет эффективно и безопасно смывать стружку с обработанной детали и оснастки; Легко и быстро производить очистку требуемых поверхностей.
Пистолет для подачи сжатого воздуха Используется для продува обработанных деталей и зажимной оснастки.
Кожух станка полностью закрытый Снижает риски получения травм на производстве; Препятствует разбрызгиванию стружки и СОЖ; Снижает уровень шума, возникающий в процессе обработки.
Педаль для зажима / разжима кулачков и выдвижения пиноли Гидравлическая система зажима /разжима кулачков патрона (ножная педаль); Управление ходом пиноли задней бабки.
Освещение рабочей зоны Современное светодиодное освещение обеспечивает максимальный контроль за рабочей зоной в процессе эксплуатации оборудования.
Индикация состояния станка Цветовая визуализация состояния станка; Удаленно сообщает работнику о состоянии станка.

Характеристики

Модель		ST-205S
Размер патрона, дюйм		8
Диаметр вращения над станиной, мм		⌀630
Диаметр вращения над суппортом, мм		⌀300
Макс. длина обработки, мм		530
Макс. диаметр обработки, мм		⌀370
Макс. скорость вращения, об/мин		4500
Тип шпиндельного конца, ISO		A2-6
Диаметр сквозного отверстия шпинделя, мм		⌀63
Сквозное отверстие под тяговую штангу, мм		⌀52
Мощность главного электродвигателя, кВт		11/15
Функция позиционирования по оси C, градус		-
Размер патрона, задний шпиндель, дюйм		6
Номин. / макс. скорость вращения, задний шпиндель, об/мин		1700/5000
Тип шпиндельного конца, задний шпиндель, ISO		A2-5
Диаметр сквозного отверстия шпинделя, задний шпиндель, мм		⌀56
Сквозное отверстие под тяговую штангу, задний шпиндель, мм		⌀45
Мощность главного электродвигателя, задний шпиндель, кВт		12,5
Ход, задний шпиндель, мм		520
Скорость быстрого перемещения, задний шпиндель, м/мин		30
Тип		Револьв. головка с сервоприводом
Кол-во заготовок, шт.		12
Время поворота до соседней позиции инструмента, с		0,2
Время поворота до самой удаленной позиции инструмента, с		0,5
Макс. размер квадратного хвостовика инструмента, мм		□25x25
Макс. диаметр круглого хвостовика инструмента, мм		⌀40
Быстрое перемещение по оси X, м/мин		30
Быстрое перемещение по оси Z, м/мин		30
Быстрое перемещение по оси Y, м/мин		—
Перемещение по оси X, мм		185+10
Перемещение по оси Z, мм		540
Перемещение по оси Y, мм		—
Охлаждение. Мощность, Вт		480
Охлаждение. Расход, м3/ч		2,5
Вес, кг		4280
Система ЧПУ		FANUC 0i TF
Габаритные размеры (Д×Ш×В):, мм		2685x1750x1745
Точность чистовой обработки внешнего диаметра		IT6
Шероховатость поверхности детали после чистовой обработки, мм		Ra 0,4 ~ 1,6
Круглость детали после чистовой обработки, мм		≤0,003
Точность позиционирования X, мм		Х: 0,005
Точность позиционирования Z, мм		Z: 0,008
Точность при повторном позиционировании X, мм		Х: 0,002
Точность при повторном позиционировании Z, мм		Z: 0,004

Комплектация


Система ЧПУ FANUC
8 или 12 - позиционная сервоуправляемая револьверная головка
8-дюймовый полый гидравлический патрон
Энергосберегающая гидравлическая система
Импортные прецизионные шарико-винтовые пары и направляющие
Теплообменник электрошкафа
Импортные электрические компоненты
Устройство автоматической смазки
Охладительное устройство
Трехцветная сигнальная лампа
Полностью закрытый защитный кожух
Железная прокладка станка
