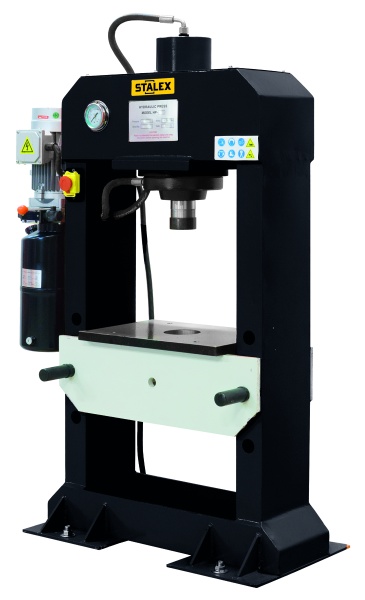

Гидравлический пресс STALEX HP-30
Артикул: 382001
Категория: Прессы гидравлические
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Гидравлический пресс Stalex HP-30 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

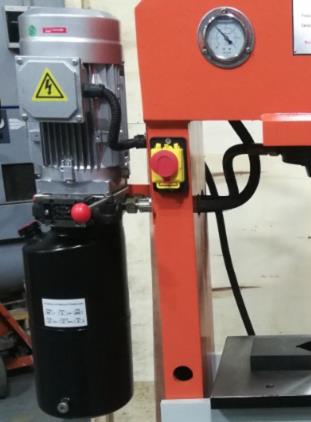

Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 243кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
ü Рычаг в право – рабочий ход
ü Среднее положение рычага – стоп
ü Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 275мм (макс. ход) – 28 секунд (без нагрузки)
Время обратного подъёма штока – 20 секунд (без нагрузки)
Видео работы (тестовый запуск) - https://youtu.be/Oh1N1ddbW0g

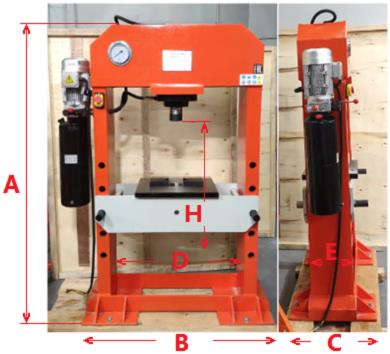

А – общая высота станка
1440 мм
B – общая ширина станка (по ножным опорам)
760 мм
B – общая ширина станка (верхняя часть станка + гидростанция)
900 мм
С – общая глубина станка
395 мм
D – расстояние между опорами
500 мм
Е – ширина опор
195 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола.
430 мм

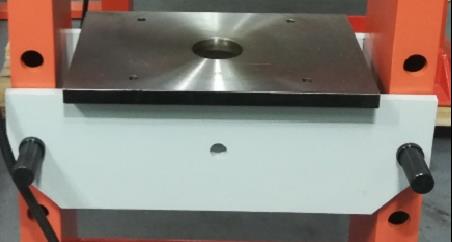

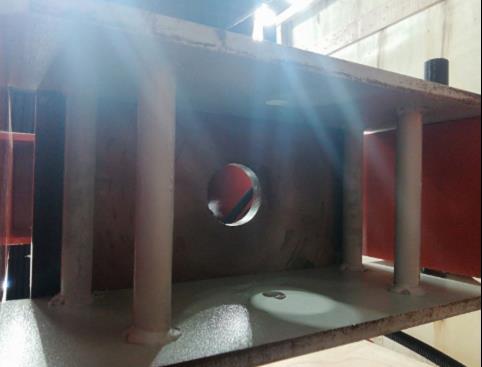

Четыре ребра жёсткости рабочего стола.
(D: Ширина 500мм – расстояние между опорами)
(Ширина 640мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – Ø=33мм.
Рычаги крепления стола – L= 280мм (гладкая часть) / L= 360мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=35мм.
Толщины стенок сварных опор – 14/6мм.
Толщина горизонтальной части стола (рабочая поверхность) – 23мм.
Ø отверстия в рабочей части стола – 78мм.

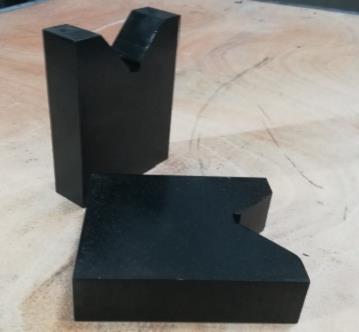

В стандартной комплектации два рабочих блока.
115х95х30 (ДхШхТ).
Глубина V-образного паза -29мм.

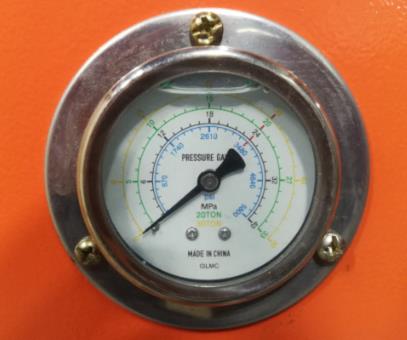

Манометр

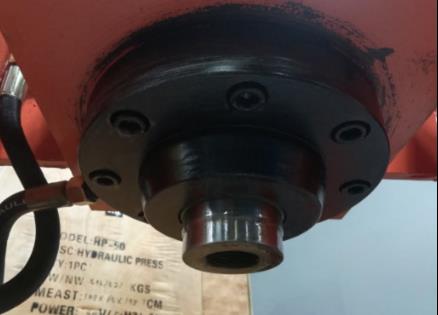

В стандартной комплектации поставляется пресс-головка.
Ø пресс-головки – 63мм
Высота пресс-головки – 30мм + резьба 30мм

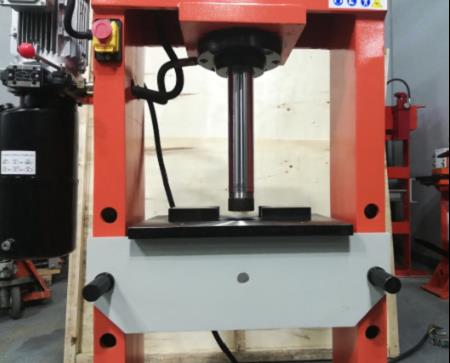

Вал штока без пресс-головки.
Ø штока – 64мм
Макс. ход штока – 275мм

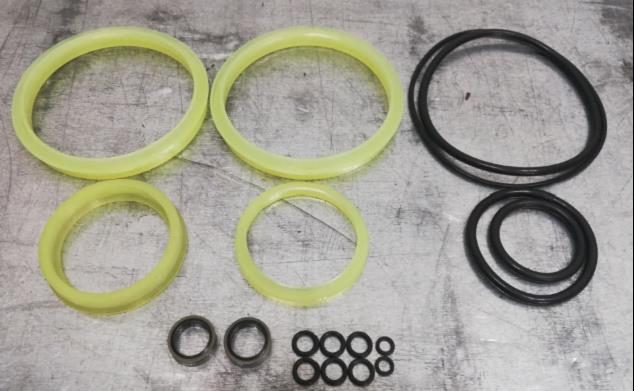

В стандартной комплектации поставляются дополнительные уплотнительные кольца.

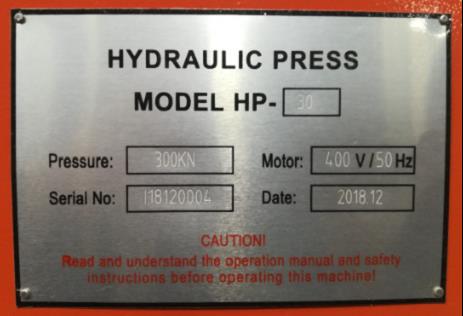

Шильдик станка.

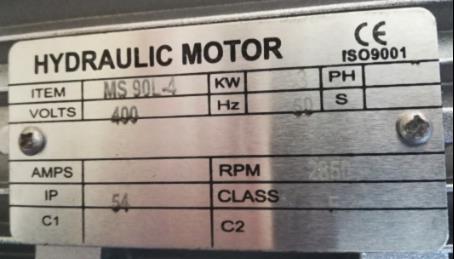

Шильдик мотора гидростанции.

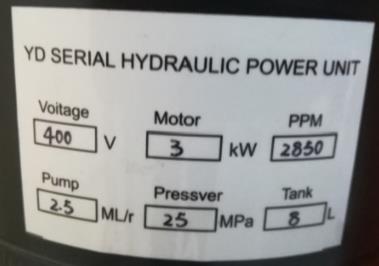

Шильдик гидростанции.
Рабочая ёмкость станка.
Макс. ход штока с пресс-головкой.
Стандартная комплектация:
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
-
- Тех. характеристики
Модель
HP-30
Артикул
382001
Усилие, кН
300
Усилие, тонн
30
Номинальное давление, МПа
25
Мощность мотора
3 кВт
Рабочее напряжение
380В - 50Гц - 3 фазы
Макс. ёмкость, мм
430
(H: ход + перемещение стола)
Ход штока, мм
275
Гидростанция станка имеет 3 положения работы
ü Рычаг в право – рабочий ход
ü Среднее положение рычага – стоп
ü Рычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм
880
Перемещение стола
3 позиций с промежутком 135мм
(общее перемещение стола: 135мм+135мм=270мм)
Рабочий размер стола, мм
460х300 (ШхГ)
Общие размеры стола, мм
500х240 (ШхГ)
(D: Ширина 500мм – расстояние между опорами)
(Ширина 640мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм
Ø=33/ L=280мм
Ø отв. крепления стола на сварных опорах, мм
Ø=35
Толщина стенки сварных опор, мм
t=14/t=6
Толщина стенки верхней части станка, мм
t=14
Размеры упаковки, мм (ШхГхВ)
1160х560х1600
Упаковка
фанерный ящик
Стандартная комплектация
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
Масса, кг (нетто)
243
Масса, кг (брутто)
300
-
Аксессуары
Гидравлический пресс Stalex HP-30 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 243кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
|
Гидростанция станка имеет 3 положения работы: ü Рычаг в право – рабочий ход ü Среднее положение рычага – стоп ü Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 275мм (макс. ход) – 28 секунд (без нагрузки) Время обратного подъёма штока – 20 секунд (без нагрузки)
Видео работы (тестовый запуск) - https://youtu.be/Oh1N1ddbW0g |
|
|
А – общая высота станка |
1440 мм |
B – общая ширина станка (по ножным опорам) |
760 мм |
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
900 мм |
|
С – общая глубина станка |
395 мм |
|
D – расстояние между опорами |
500 мм |
|
Е – ширина опор |
195 мм |
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
430 мм |
|
|
Четыре ребра жёсткости рабочего стола. (D: Ширина 500мм – расстояние между опорами) (Ширина 640мм – расстояние стола вкл. ширину опор) |
|
|
Рычаги крепления стола – Ø=33мм. Рычаги крепления стола – L= 280мм (гладкая часть) / L= 360мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=35мм. Толщины стенок сварных опор – 14/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 23мм. Ø отверстия в рабочей части стола – 78мм. |
|
|
В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм.
|
|
|
Манометр |
|
|
В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 63мм Высота пресс-головки – 30мм + резьба 30мм
|
|
|
Вал штока без пресс-головки. Ø штока – 64мм Макс. ход штока – 275мм
|
|
|
В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
|
|
Шильдик станка. |
|
|
Шильдик мотора гидростанции. |
|
|
Шильдик гидростанции. |
|
|
Рабочая ёмкость станка. Макс. ход штока с пресс-головкой. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
Модель |
HP-30 |
Артикул |
382001 |
Усилие, кН |
300 |
Усилие, тонн |
30 |
Номинальное давление, МПа |
25 |
Мощность мотора |
3 кВт |
Рабочее напряжение |
380В - 50Гц - 3 фазы |
Макс. ёмкость, мм |
430 (H: ход + перемещение стола) |
Ход штока, мм |
275 |
Гидростанция станка имеет 3 положения работы |
ü Рычаг в право – рабочий ход ü Среднее положение рычага – стоп ü Рычаг влево – обратный ход штока в верх |
Расстояние от пола до рычага переключения гидростанции, мм |
880 |
Перемещение стола |
3 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм=270мм) |
Рабочий размер стола, мм |
460х300 (ШхГ) |
Общие размеры стола, мм |
500х240 (ШхГ) (D: Ширина 500мм – расстояние между опорами) (Ширина 640мм – расстояние стола вкл. ширину опор) |
Рычаги крепления стола, мм |
Ø=33/ L=280мм |
Ø отв. крепления стола на сварных опорах, мм |
Ø=35 |
Толщина стенки сварных опор, мм |
t=14/t=6 |
Толщина стенки верхней части станка, мм |
t=14 |
Размеры упаковки, мм (ШхГхВ) |
1160х560х1600 |
Упаковка |
фанерный ящик |
Стандартная комплектация |
Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
Масса, кг (нетто) |
243 |
Масса, кг (брутто) |
300 |
