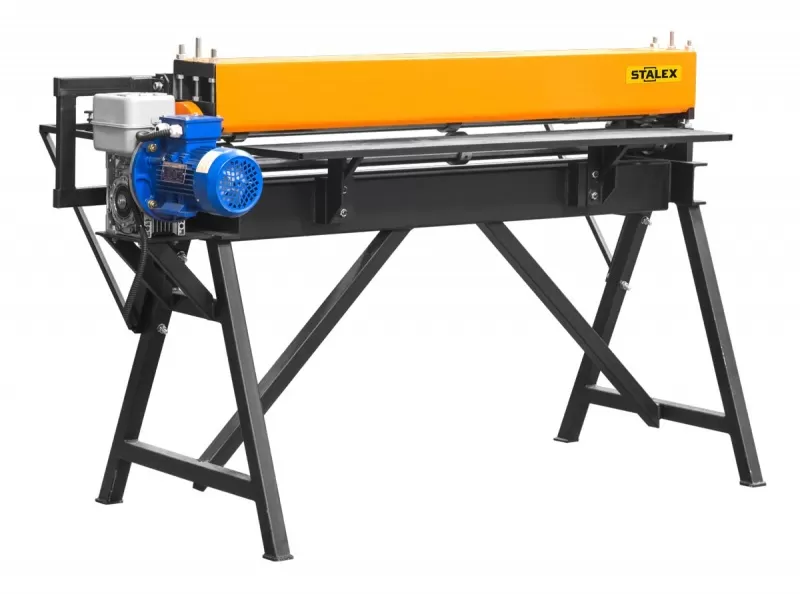

Станок продольно-поперечной резки STALEX СПР 1250/3-А

Станок Stalex СПР-1250/3-А электрический - станок продольной резки (дисковые ножницы с тремя парами ножей), это лёгкий станок резки металла, удобен в работе/установке/транспортировке, предназначен для продольно – поперечной резки листового и рулонного металла на штрипсы (полосы). При нажатии кнопки «пуск» станок производит протягивание и резку. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами, разрезанный металл подаётся на стол приёма. Процесс раскроя на станке для резки листового или рулонного металла осуществляется от двигателя, подключение 380В (220В – опционально).

Производительность станка - 9,5 метров/мин.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Максимальные параметры станка:

1. Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
2. Толщина разрезаемого металла – 0,8мм (σ_т ≤ 250 МПа / σв ≤ 320 МПа)

σ_т   – коэффициент предела текучести

σв – коэффициент предела прочности

В стандартной комплектации станка Станок Stalex СПР-1250/3-А установлено три пары дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.

Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σ_т ≤ 250 МПа / σв ≤ 320 МПа):

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Так же в стандартной комплектации помимо трёх пар дисковых ножей:

- опорная стойка;

- роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан

с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.

Преимущества станка продольной резки Stalex СПР-1250/3-А:

• возможность тонкой настройки на металл разного типа и толщины;

• быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;

• дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;

• роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

• в стандартной комплектации опорная стойка для удобства работы;

• высокая точность реза:

• дополнительно устанавливается дисковый нож поперечной резки.

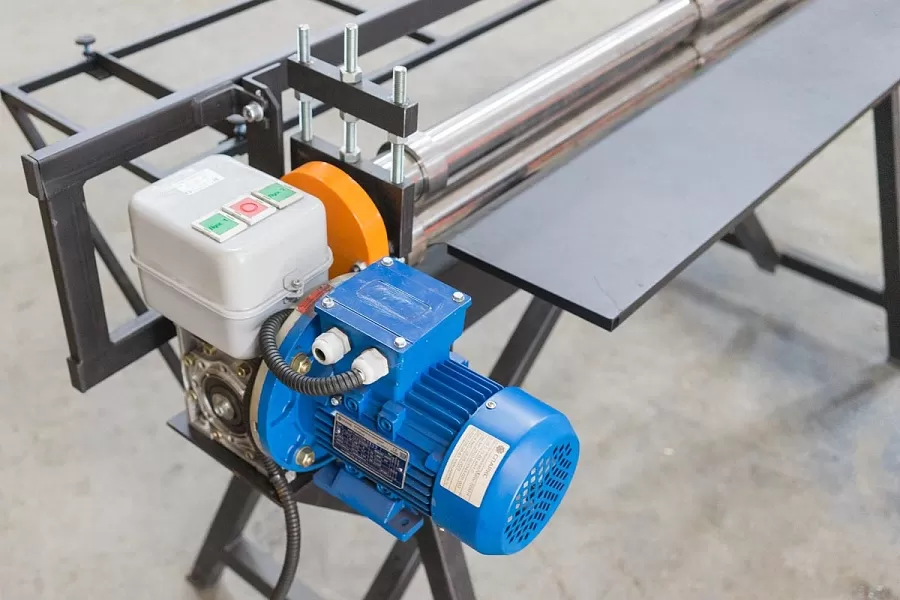

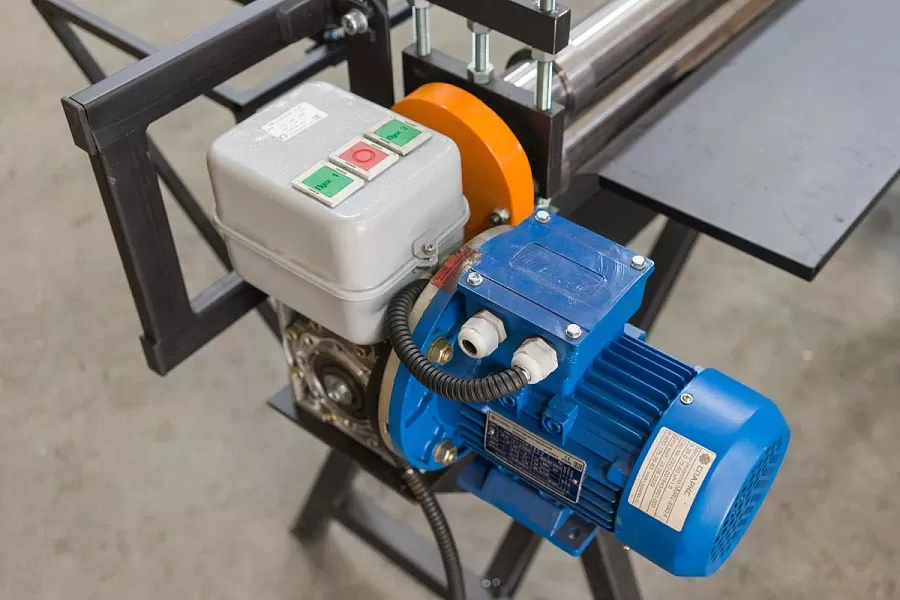

					Электродвигатель 0,75 кВт и блок управления

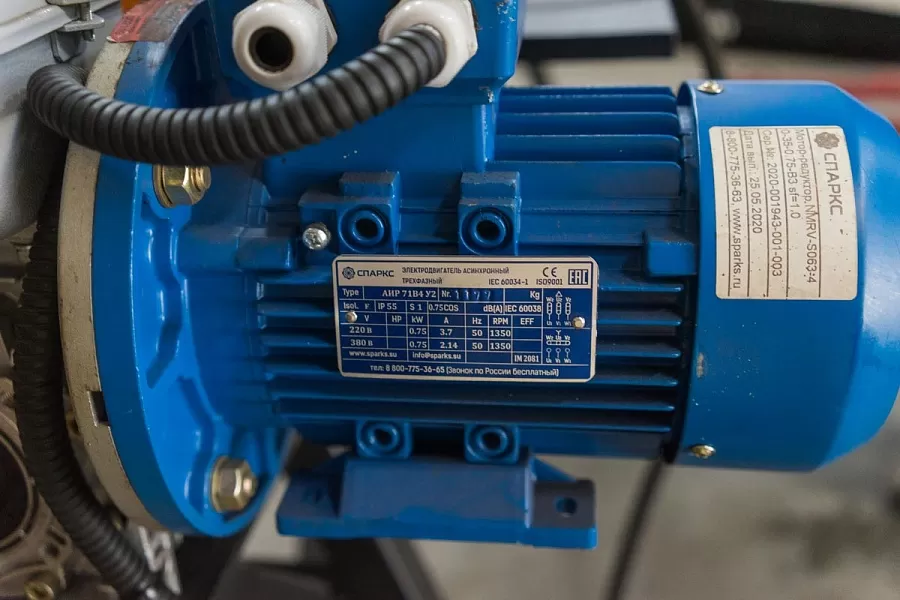

					Шильдик электродвигателя

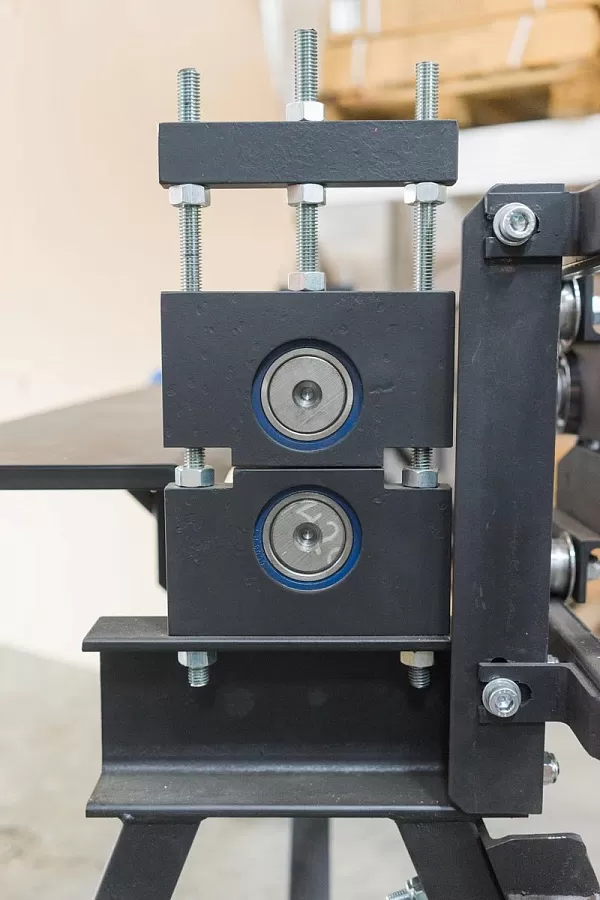

					Боковые блоки крепления

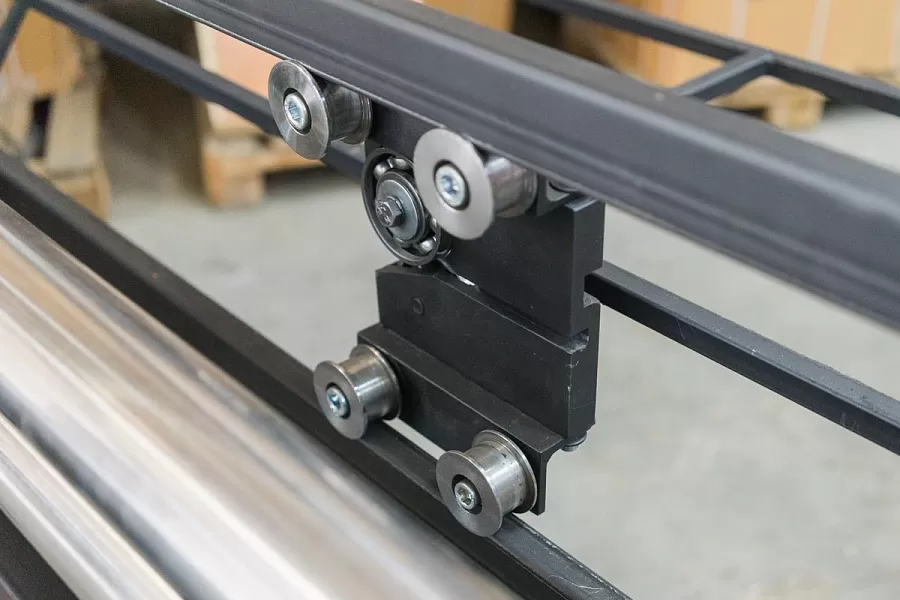

					Дисковый нож поперечной резки (до 0,6 мм), с направляющим рельсом (в стандартной комплектации ножа)

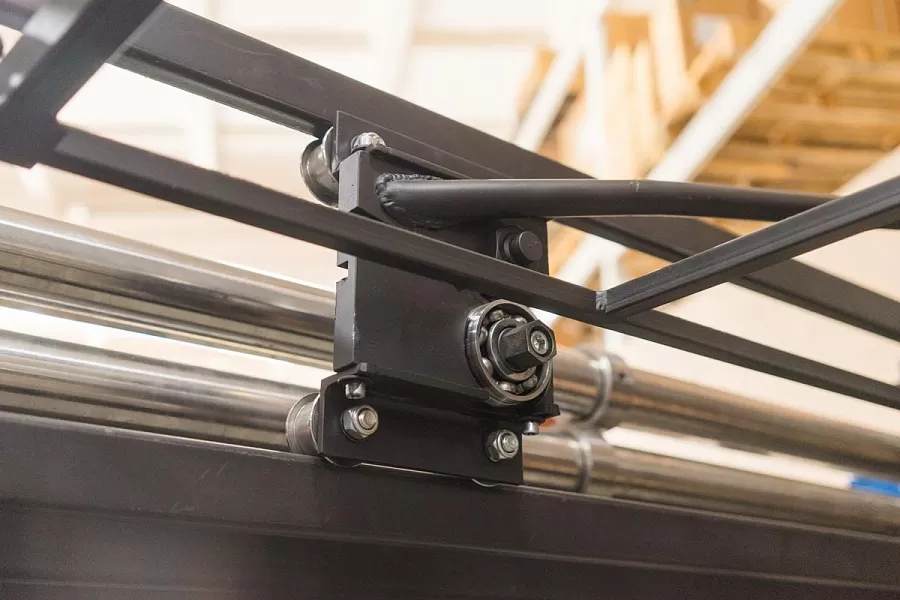

					Обратная сторона дискового поперечного ножа

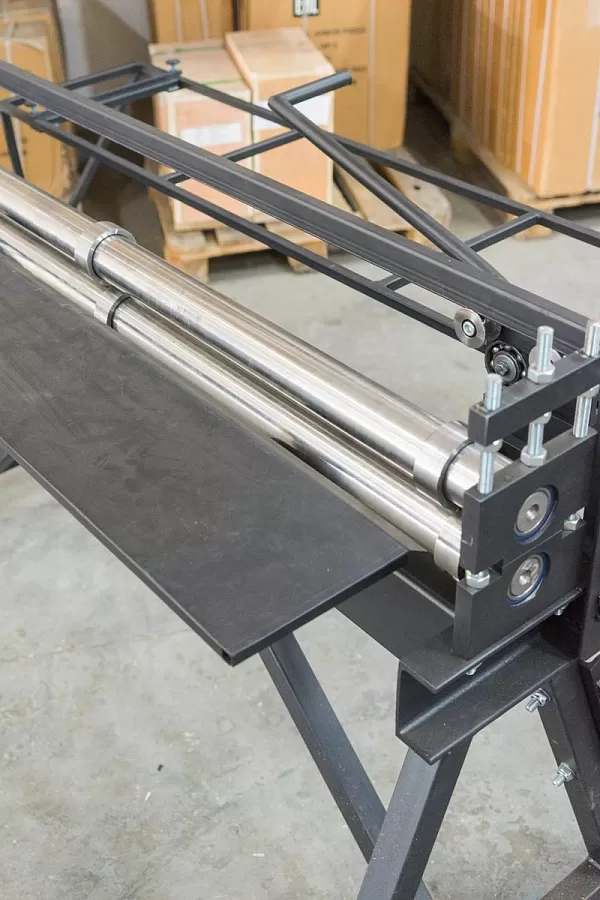

					Валы станка – 60мм Подающий и приёмный стол Дисковые ножи Поперечный дисковый нож с направляющим рельсом

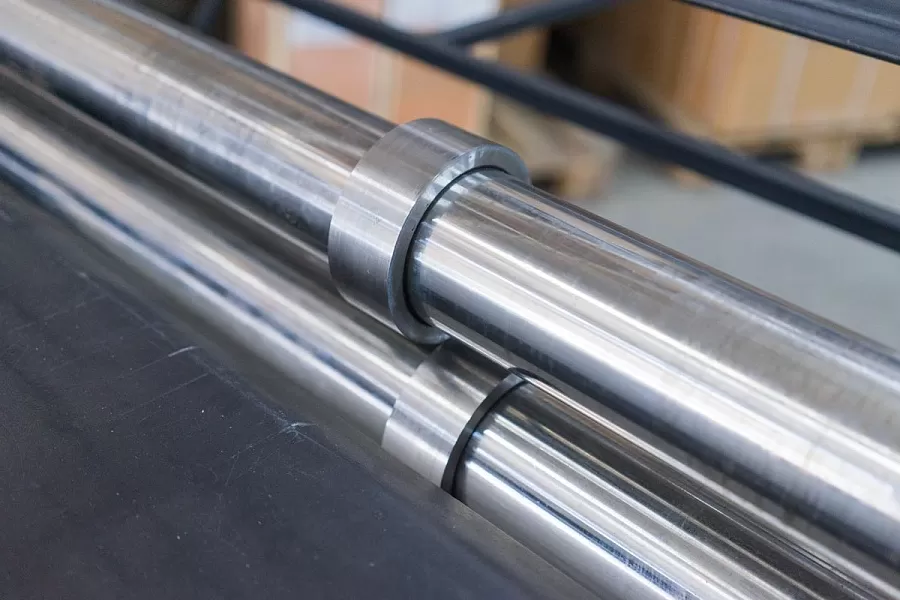

					Дисковые ножи
