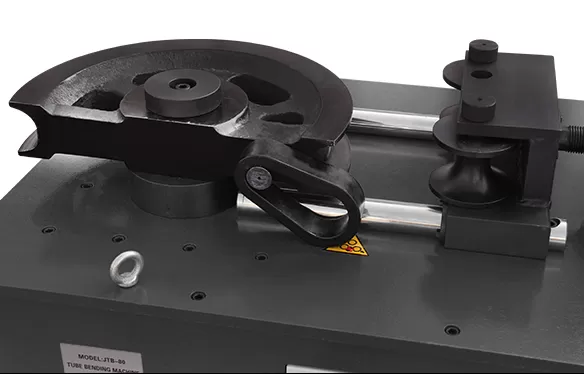

Трубогиб бездорновый STALEX JTB-80
Характеристики
| Размеры трубы, мм | 40-80 |
| Мощность двигателя, кВт | 5.5 |
Описание
Трубогиб Stalex JTB-80 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø80мм мин. Размер трубы Ø40, с толщиной стенки до 9мм (сталь). Мин. Диаметр прутка 32,2 мм, максимальный 50,8 мм, для квадратной трубы максимальный размер 80х80 мм, минимальный 40х40 мм. Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
Преимущества:
-
Настройка станка не требует специальной подготовки.
-
Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.
-
Требуемый угол задается счетчиком-индикатором в градусах.
-

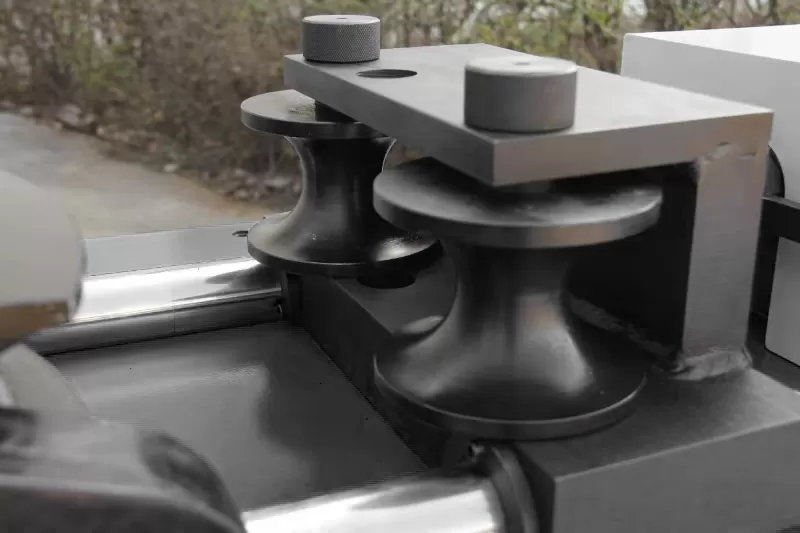

Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.
-
Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.
-
Прочность конструкции станка.
-
В стандартной комплектации 2 комплекта штампов (оснастки) – Ø76; Ø 60мм.
-
Гибка может производиться различной конфигурацией и в разных плоскостях.
-
При работе с крупными заготовками требуется монтаж станка к полу.
Подробные характеристики
|
Модель |
Трубогиб бездорновый Stalex JTB-80 |
|
Артикул |
391064 |
|

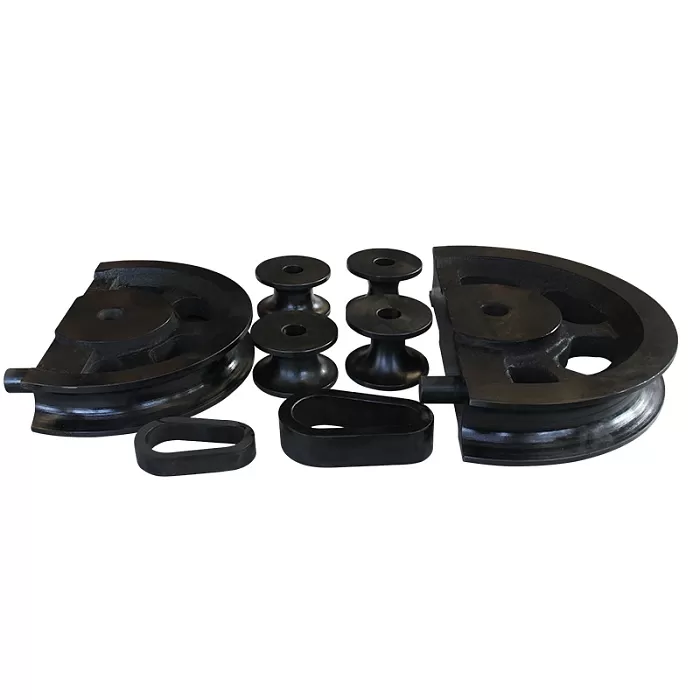

Оснастка - комплект штампов: штампы (гибочные) скобы (фиксирующие) ролики (протягивания) |
76 x 265 |
|
60 x 210 |
|
|
Толщина (Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности σв ≤ 372МПа) |
1÷9 мм от 1 мм до 9 мм независимо от размера штампов (40 мм или до 80 мм) - это справочная информация и не является обязательным значением (т.к. это зависит от сорта, марки материала, предела прочности и термообработки). |
|
Угол гибки |
от 0 до 180° |
|
Два режима работы |
ручной / полуавтоматический |
|
Скорость вращения главного вала |
2 об/мин |
|
Мощность электродвигателя |
5,5 кВт (3-х фазный) |
|
1400 об/мин |
|
|
Мощность гидравлического двигателя (для гибки изделия) |
1,5 кВт (3-х фазный) |
|
1400 об/мин |
|
|
Габариты упаковки (ДхШхВ) |
1500х910х1550 мм |
|
Масса нетто/брутто |
1300/1400 кг |
Комплектация
| Станок | |
| Педаль | |
| 2 комплекта штампов (оснастки) для труб Ø60; 76 мм |
