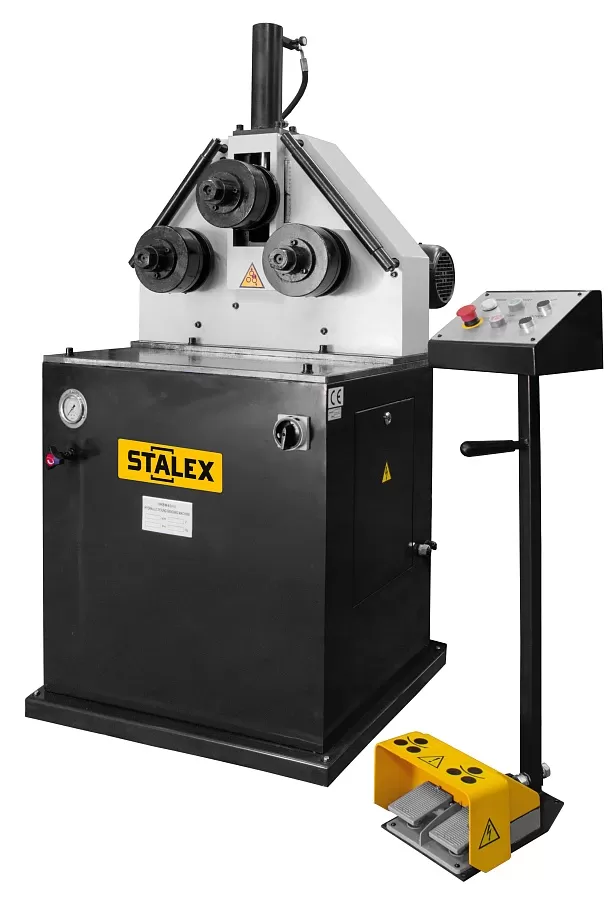

Станок профилегибочный гидравлический STALEX HRBM40HV
Описание
Станок оснащен наклоняемым гибочным механизмом. Механизм работает как в вертикальном, так и горизонтальном положении.
После того как вы выбрали необходимое рабочее положение, вставьте материал для гибки между валками. Для того чтобы получить необходимый процесс гибки, на направляющем валке выберите направление гибки.

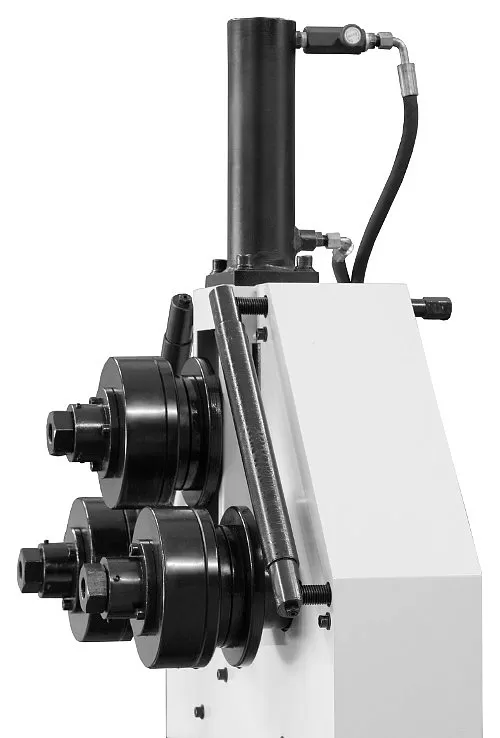

Необходимый профиль гибки достигается постепенным перемещением верхнего валка вниз, который работает от гидростанции.
Направляющие валки приводятся в действие гибочным механизмом, который работает от электродвигателя. Это позволяет выполнять повторные перемещения в обоих направлениях.
Пуск электродвигателя в обоих направлениях осуществляется при помощи двойной педали.
В комплектации стандартный комплект роликов для изгибания квадратной и профильной трубы, а также прямоугольника максимального размера 60х20 с минимальным диаметром 800мм.
Особенности:
-
Мощная стальная сварная рама
-
Передвижная панель управления
-
Гидравлический привод верхнего вала
-
Вдоль перемещения верхнего ролика на станке установлена шкала повторяемости
-
Датчик системы давления
-
Ролики имеют возможность регулировки ширины
- Станок имеет возможность работы в вертикальном и горизонтальном положении
|
Переносная панель станка имеет кнопки: - кнопка аварийной остановки - датчик работы станка - кнопки включения и выключения - кнопки перемещения верхнего вала вниз и вверх |
|
Комплектация:
Стойка управления с двумя ножными педалями и кнопкой аварийной остановки, снабжена удобной ручкой для переноски.
В поставке универсальный комплект оправок для изгибания:
профильных труб –10х10, 15х15, 20х20, 25х25, 30х30, 40х20, 40х40, 50х25, 50х50х2,5;

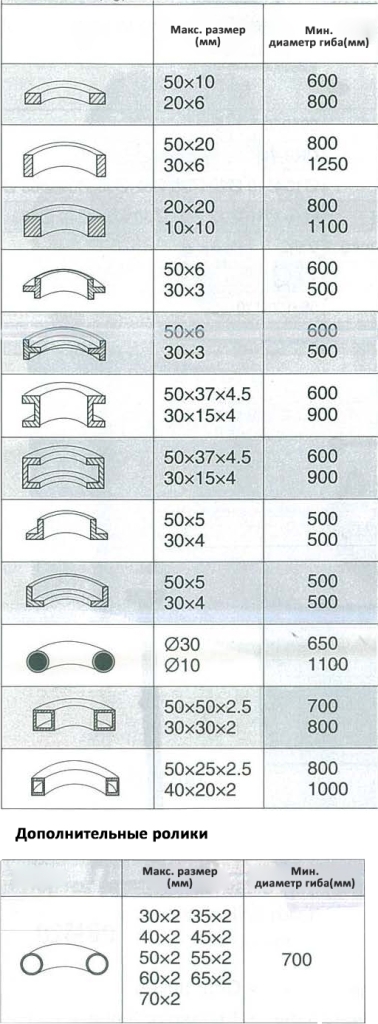

Виды обрабатываемых профилей:
Подробные характеристики
МОДЕЛЬ |
HRBM40HV |
Опциональные ролики |
|
|
Макс. пропускная способность (мм) |
Труба квадратная стальная |
50х50х2,5 (мин. диметр гибки 700мм) |
Один набор стандартных роликов |
|
Труба прямоугольная стальная |
50х25х2,5 (мин. диметр гибки 800мм) |
||
|
Полоса сталь (гибка плашмя) |
60х20 (мин. диметр гибки 800мм) |
||
|
Сталь круглого сечения (кругляк гладкий) |
Ø10(мин. диметр гибки 1100мм); Ø30 (мин. диметр гибки 650мм)} |
||
|
Труба круглая стальная |
Ø30х2; 35х2; 40х2; 45х2; 50х2; 55х2; 60х2; 65х2; 70х2
(мин. диметр гибки 700мм) |
RBM40 30х2 RBM40 35х2 RBM40 40х2 RBM40 45х2 RBM40 50х2 RBM40 55х2 RBM40 60х2 RBM40 65х2 RBM40 70х2 |
|
|
Диаметр валов под ролики |
Ø 40 мм |
||
|
Скорость вращения |
9,3 об/мин |
||
|
Мощность электродвигателя |
1,5 кВт |
||
|
Питание электродвигателя |
380 В |
||
|
Габаритные размеры в упаковке (фанерный ящик) |
1340x930x1850 мм |
||
|
Вес нетто/брутто |
490/586 кг |
||
