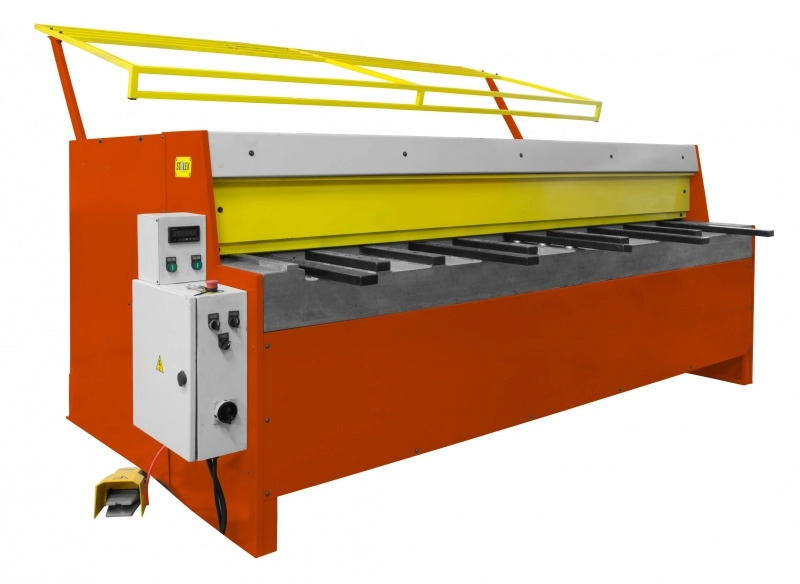

Гильотина электромеханическая Q11-2х2550NC
Артикул: 386104
Категория: Электромеханические гильотины
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.
Особенности:
- Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
- Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
- Верхний и нижний нож имеют двустороннюю заточку
- Цифровая система управления
- Задняя защита с блокировкой
- Счётчик кол-ва резов отображается на NC дисплее
- Пневматическая система поддержки листа
- Линейный рабочий стол с шариковыми опорами
- Моторизированный задний упор с возможностью ручной тонкой настройки
- Движение моторизированного заднего упора задаётся и отображается на NC дисплее
- Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
- Простая и быстрая регулировка зазора между ножами
- Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
- Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
- Ширина (глубина) рабочего стола до линии реза – 395мм (увеличение глубины раб. стола конструктивно невозможно)
- Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 600мм.
- Боковой упор для фиксации листа по 90°
Основные элементы
Счётчик кол-ва резов
Упор для листа 90°
Пневматическая опора
Ножная педаль
Линейный рабочий стол с шариковыми опорами
Подсвечиваемая рабочая зона
Комплектация к станку
Электрошкаф
Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
Узел регулировки зазора между ножами + стопоры
Моторизированный задний упор с возможностью ручной тонкой настройки
NC дисплей
Задняя защита с блокировкой
- Тех. характеристики
Наименование
Q11-2х2550NC
Артикул
386104
*Толщина металла (σв <450 Н/мм2)
мм
0,8-2
Марка стали (режущие ножи)
9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи)
HRC56-60
Кол-во режущих кромок на верхнем и нижнем ноже
по 2 режущие кромки
Размеры ножей:
ширина(толщина) /высота/длина
мм
12/49/1285 (2 шт.)
Прочность обрабатываемого материала
Н/мм²
≤ 450
Максимальная длина реза
мм
2550
Угол резки
1,6°
Максимальное число резов в минуту (в том числе с макс. нагрузкой)
циклов /минуту
30
Мощность двигателя
кВт
4
Моторизированный задний упор
мм
630
Размер упаковки
мм
3200x1160x1480
Масса нетто/брутто
кг
1900/2150
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <450 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца.
Макс. толщина резки при работе с нержавеющей сталью составить около 1мм (с пределом прочности σв <600 MРa), для модели Q11-2х2550NC.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.
- Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
- Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
- Верхний и нижний нож имеют двустороннюю заточку
- Цифровая система управления
- Задняя защита с блокировкой
- Счётчик кол-ва резов отображается на NC дисплее
- Пневматическая система поддержки листа
- Линейный рабочий стол с шариковыми опорами
- Моторизированный задний упор с возможностью ручной тонкой настройки
- Движение моторизированного заднего упора задаётся и отображается на NC дисплее
- Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
- Простая и быстрая регулировка зазора между ножами
- Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
- Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
- Ширина (глубина) рабочего стола до линии реза – 395мм (увеличение глубины раб. стола конструктивно невозможно)
- Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 600мм.
- Боковой упор для фиксации листа по 90°
|
Основные элементы |
|
Счётчик кол-ва резов |
|
Упор для листа 90° |
|
Пневматическая опора |
|
Ножная педаль |
|
Линейный рабочий стол с шариковыми опорами |
|
Подсвечиваемая рабочая зона |
|
Комплектация к станку |
|
Электрошкаф |
|
Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение |
|
Узел регулировки зазора между ножами + стопоры |
|
Моторизированный задний упор с возможностью ручной тонкой настройки |
|
NC дисплей |
|
Задняя защита с блокировкой |
|
Наименование |
Q11-2х2550NC |
|
|
Артикул |
|
386104 |
|
*Толщина металла (σв <450 Н/мм2) |
мм |
0,8-2 |
|
Марка стали (режущие ножи) |
|
9CrSi – Сталь инструментальная легированная |
|
Твердость (режущие ножи) |
|
HRC56-60 |
|
Кол-во режущих кромок на верхнем и нижнем ноже |
|
по 2 режущие кромки |
|
Размеры ножей: ширина(толщина) /высота/длина |
мм |
12/49/1285 (2 шт.) |
|
Прочность обрабатываемого материала |
Н/мм² |
≤ 450 |
|
Максимальная длина реза |
мм |
2550 |
|
Угол резки |
|
1,6° |
|
Максимальное число резов в минуту (в том числе с макс. нагрузкой) |
циклов /минуту |
30 |
|
Мощность двигателя |
кВт |
4 |
|
Моторизированный задний упор |
мм |
630 |
|
Размер упаковки |
мм |
3200x1160x1480 |
|
Масса нетто/брутто |
кг |
1900/2150 |
* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <450 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца.
Макс. толщина резки при работе с нержавеющей сталью составить около 1мм (с пределом прочности σв <600 MРa), для модели Q11-2х2550NC.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
Технические характеристики, комплектация и цены на товары могут отличаться. Цены, наличие и технические характеристики уточняйте на момент покупки и оплаты у менеджера.
Информация на сайте носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.
