Описание

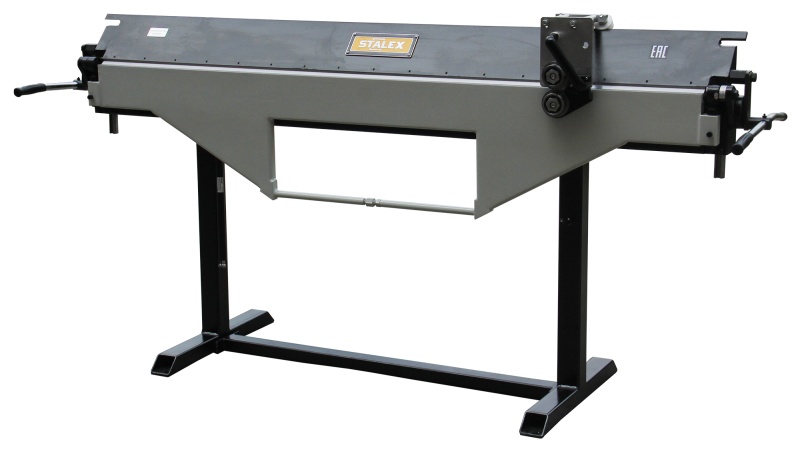

Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности:
- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
- Удобное место для размещения роликового ножа, вовремя гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости
- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу
Вертикальный подъём прижимной балки – 55 мм
Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
Удобное место для размещения роликового ножа, во время гибки листа
Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
Газовый амортизатор на гибочную балку - для эффективной работы с листом
Газовый амортизатор на прижимную балку (2шт) – для быстрой и лёгкой фиксации листа
Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка.
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
Регулировка прижимной балки в вертикальной плоскости
Регулировка гибочной балки, через узел настройки прямолинейности
Регулировка гибочной балки в вертикальной плоскости
- Тех. характеристики
Модель
Stalex BSM 2000/0.8
Артикул
373174
Макс. толщина материала, сталь σв ≤400МПа
0,7 мм
Макс. толщина материала, сталь σв ≤320МПа
0,8 мм
Рабочая длина (гибка и резка)
1900 мм
Макс. угол гибки
135° за один гиб
Ширина (толщина) гибочной балки
15 мм
Газовый амортизатор на гибочную балку
+
Газовый амортизатор на прижимную балку (2шт)
+
Вертикальный подъём прижимной балки
55 мм
Расстояние листа после резки до прижимной балки
45 мм
Рабочая высота
760 мм
Габариты в собранном виде
2325х650х1000 мм
Габариты в упаковке
2460x770x520 мм
Масса нетто/ брутто
195/260 кг
Производство
Китай
Гарантия
1 год
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр σв ≤320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.
- Комплектация
Комплект Станок в сборе 1 Нож роликовый 1
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности:
- Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
- Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
- На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
- Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
- Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
- Удобное место для размещения роликового ножа, вовремя гибки листа
- Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
- Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
- Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
- Регулировка прижимной балки в вертикальной плоскости
- Регулировка гибочной балки, через узел настройки прямолинейности
- Регулировка гибочной балки в вертикальной плоскости
- Разборные стойки для облегчения транспортировки
- Отверстия для крепления станка к полу
|
|
Вертикальный подъём прижимной балки – 55 мм |
||||
|
Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации) |
|||||
|
|
|||||
|
|
|||||
|
|
Удобное место для размещения роликового ножа, во время гибки листа |
||||
|
|
|||||
|
|
Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки |
||||
|
|
|||||
|
|
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении |
||||
|
|
|||||
|
|
Газовый амортизатор на гибочную балку - для эффективной работы с листом |
||||
|
|
|||||
|
|
Газовый амортизатор на прижимную балку (2шт) – для быстрой и лёгкой фиксации листа |
||||
|
|
|||||
|
|
Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка. |
||||
|
|
|||||
|
|
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение |
||||
|
|
|||||
|
|
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения |
||||
|
|
|||||
|
|
Регулировка прижимной балки в вертикальной плоскости |
||||
|
Регулировка гибочной балки, через узел настройки прямолинейности |
|||||
|
|
|||||
|
|
|||||
|
|
Регулировка гибочной балки в вертикальной плоскости |
||||
|
Модель |
Stalex BSM 2000/0.8 |
|
Артикул |
373174 |
|
Макс. толщина материала, сталь σв ≤400МПа |
0,7 мм |
|
Макс. толщина материала, сталь σв ≤320МПа |
0,8 мм |
|
Рабочая длина (гибка и резка) |
1900 мм |
|
Макс. угол гибки |
135° за один гиб |
|
Ширина (толщина) гибочной балки |
15 мм |
|
Газовый амортизатор на гибочную балку |
+ |
|
Газовый амортизатор на прижимную балку (2шт) |
+ |
|
Вертикальный подъём прижимной балки |
55 мм |
|
Расстояние листа после резки до прижимной балки |
45 мм |
|
Рабочая высота |
760 мм |
|
Габариты в собранном виде |
2325х650х1000 мм |
|
Габариты в упаковке |
2460x770x520 мм |
|
Масса нетто/ брутто |
195/260 кг |
|
Производство |
Китай |
|
Гарантия |
1 год |
* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр σв ≤320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.
| Комплект | |
|---|---|
| Станок в сборе | 1 |
| Нож роликовый | 1 |
