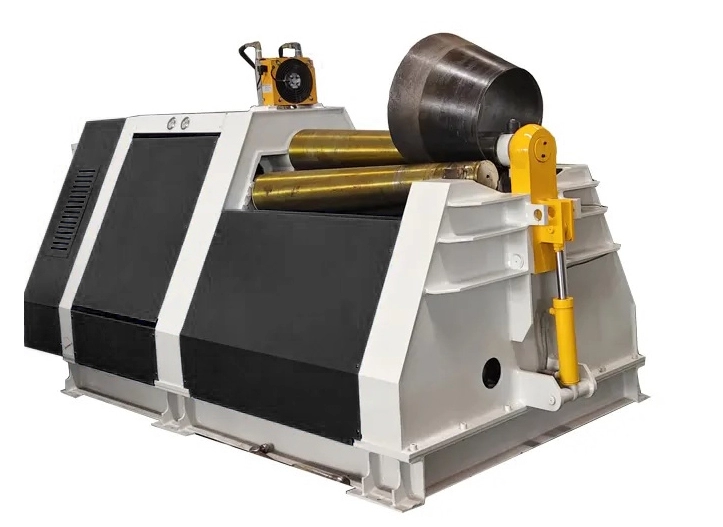

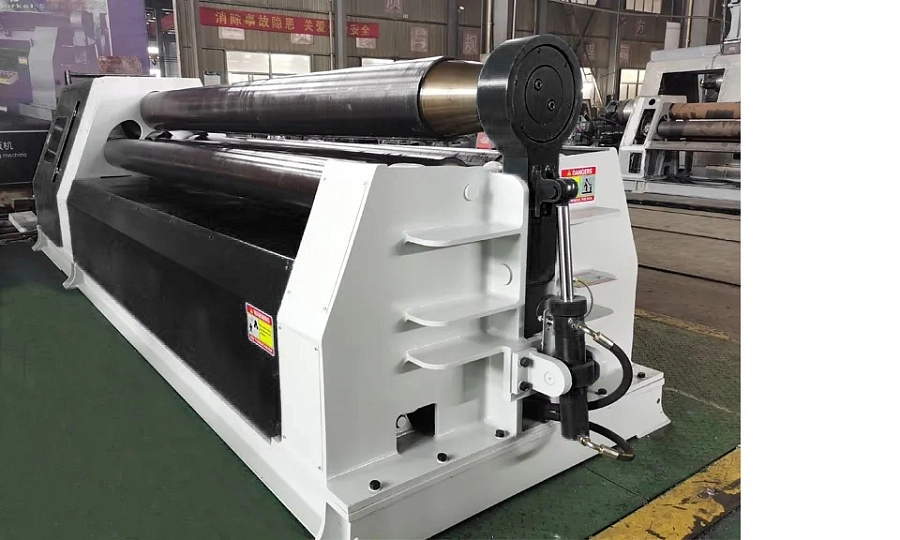

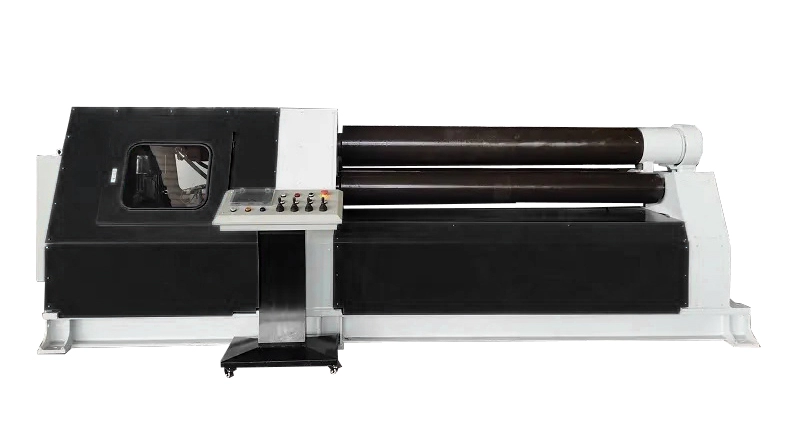

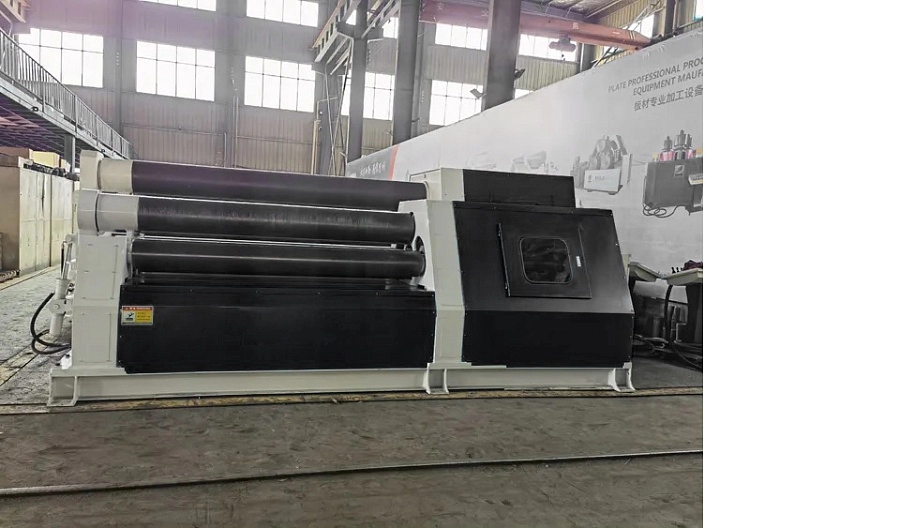

Четырехвалковый гидравлический вальцовочный станок STALEX W12-8x2500
Наличие уточняйте
Наличие уточняйте
Артикул: 36102
Характеристики
| Максимальная толщина листа, мм | 8 |
| Мощность двигателя, кВт | 7.5 |
| Ширина металла, мм | 2550 |
Описание
Ключевые преимущества
Конструктивные особенности и компоненты
Опциональное оборудование
Комплектация и логистика
Стандартная комплектация: Включает ПЛК, подвижный ПУ, гидравлическую откидную стойку;
Упаковка: Стальной паллет + обтяжка ПВХ-пленкой;
Гарантия и сервис
Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию.
Техническая поддержка: Консультации по настройке и эксплуатации.
Поставка запасных частей: Оригинальные комплектующие и расходные материалы (подшипники, уплотнения, дополнительное оснащение).
- Высокоточная гибка: Сверхбыстрые и точные гибы;
- Универсальность: Обработка листов разной толщины с возможностью точной регулировки;
- Надежная конструкция: Цельная сварная станина, валки проходящие чистовое точение и поверхностную закалку ТВЧ до твердости HRC45-55;
- Повышенная производительность: Станок не требует от оператора извлечения, переворота и повторной правки листа после гибки кромок, как в случае с трехвалковыми машинами симметричного типа (IP);
- Автоматизация: Управление с помощью ПЛК, поддержка ЧПУ (опция)
- Сертификация: Соответствует международным стандартам.
Конструктивные особенности и компоненты
- Усиленная конструкция: особая конструкция станины и оптимизированный центр тяжести устраняет кручения и деформации.
- Одноприводная система (двухприводная система): верхний валок (и нижний) приводится в движение планетарным редуктором, гидравлическим мотором и зубчатой передачей.
- Гидравлическая система: используются клапаны мирового бренда Yuken (Япония). Перемещения валов выполняются гидравлическими компонентами. Точность позиционирования по всем осям обеспечивается быстродействием качественных клапанов
- Система NC управления: в ручном режиме все этапы гибки оператором последовательно записываются в память, в автоматическом режиме станок точно воспроизводит записанные операции
Опциональное оборудование
- Шлифованные и полированные валки - Для обработки чувствительных поверхностей;
- Полиуретановое покрытие может поставляться опционально.

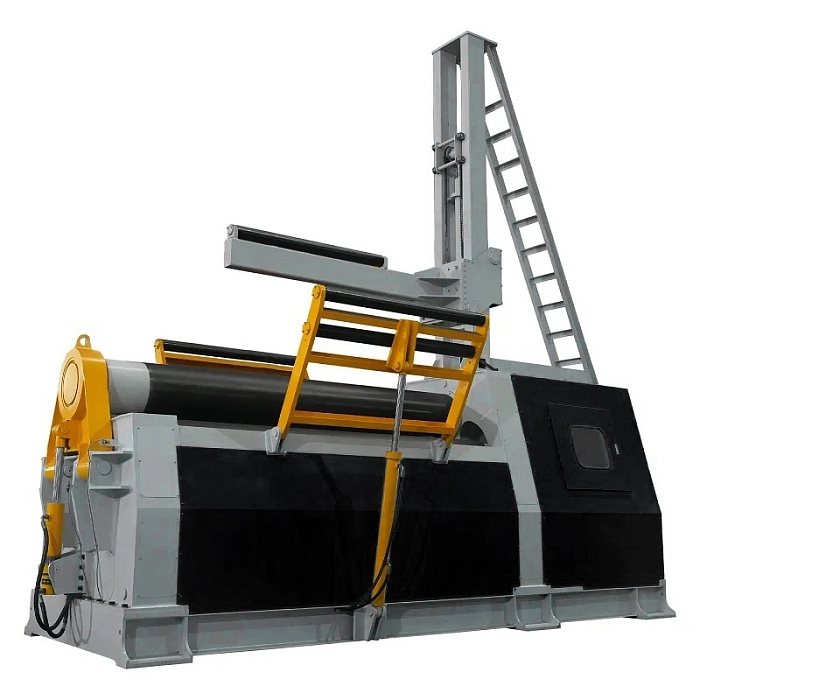

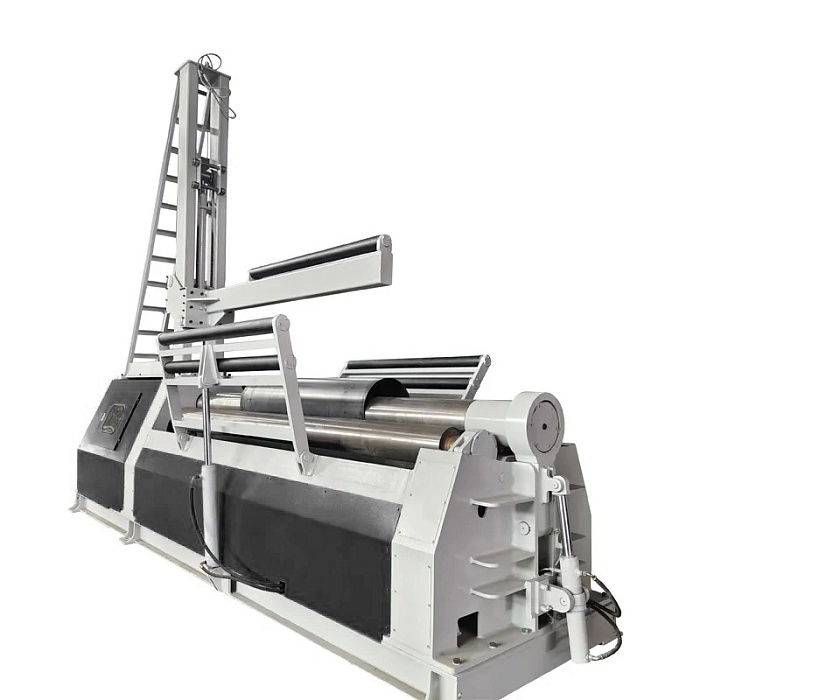

- Опорные стойки для больших диаметров:
- Верхняя опорная стойка (до Ø3м).
- Боковая опорная стойка (до Ø2.5).
- Система СNC управления с графической системой: позволяет выполнить гибку пошагово под контролем оператора или автоматически, когда система самостоятельно рассчитывает этапы гибки без необходимости высокой квалификации оператора.
Комплектация и логистика

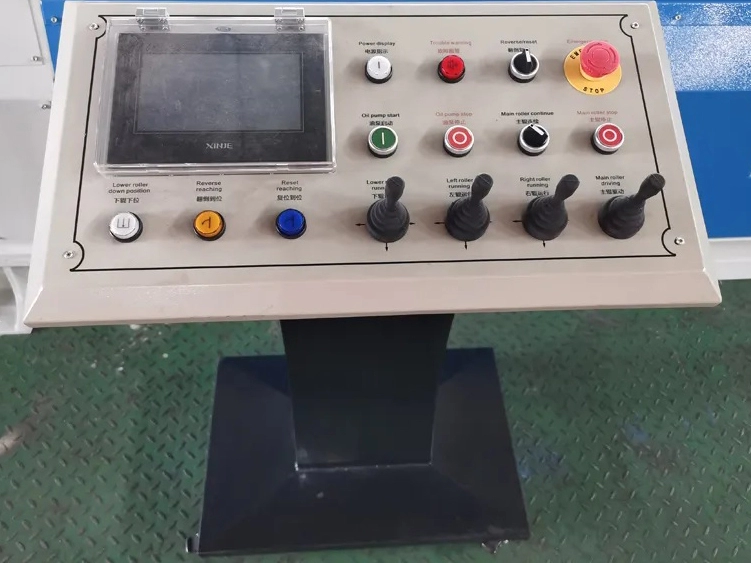

Стандартная комплектация: Включает ПЛК, подвижный ПУ, гидравлическую откидную стойку;
Упаковка: Стальной паллет + обтяжка ПВХ-пленкой;
Гарантия и сервис
Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию.
Техническая поддержка: Консультации по настройке и эксплуатации.
Поставка запасных частей: Оригинальные комплектующие и расходные материалы (подшипники, уплотнения, дополнительное оснащение).
Подробные характеристики
|
Параметр |
Значение |
|
Модель |
W12-8x2500 |
|
Макс. толщина листа |
8 мм |
|
Макс. толщина для гибки кромки |
6.5 мм |
|
Макс. рабочая длина валков |
2550 мм |
|
Предел текучести |
245 мПа |
|
Диаметр валков: |
|
|
- Верхний валок |
230 мм |
|
- Нижние валки |
210 мм |
|
- Боковые валки |
190 мм |
|
Мощность главного двигателя |
7.5 кВт |
