Станок для производства фальцевой кровли СФП-25/1250

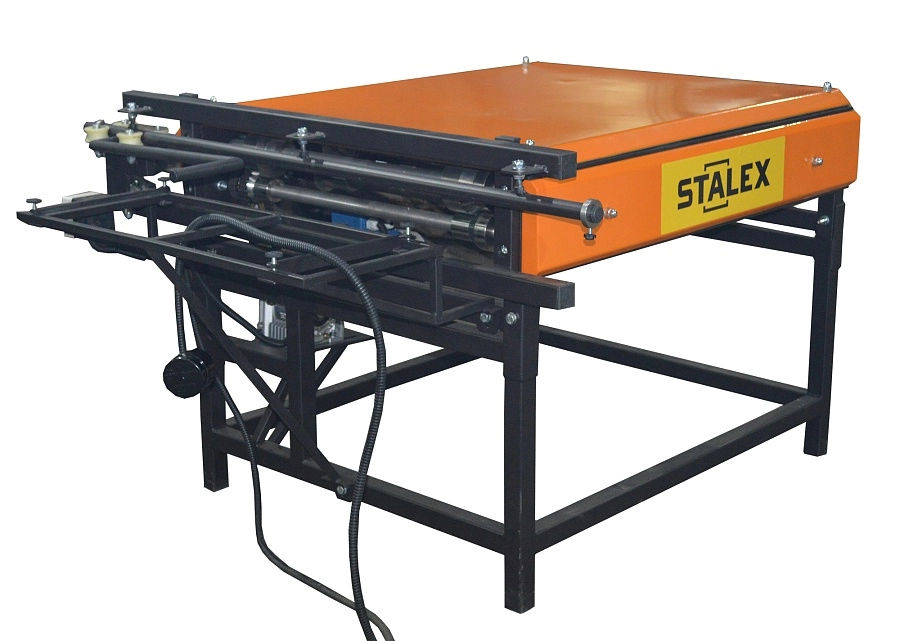

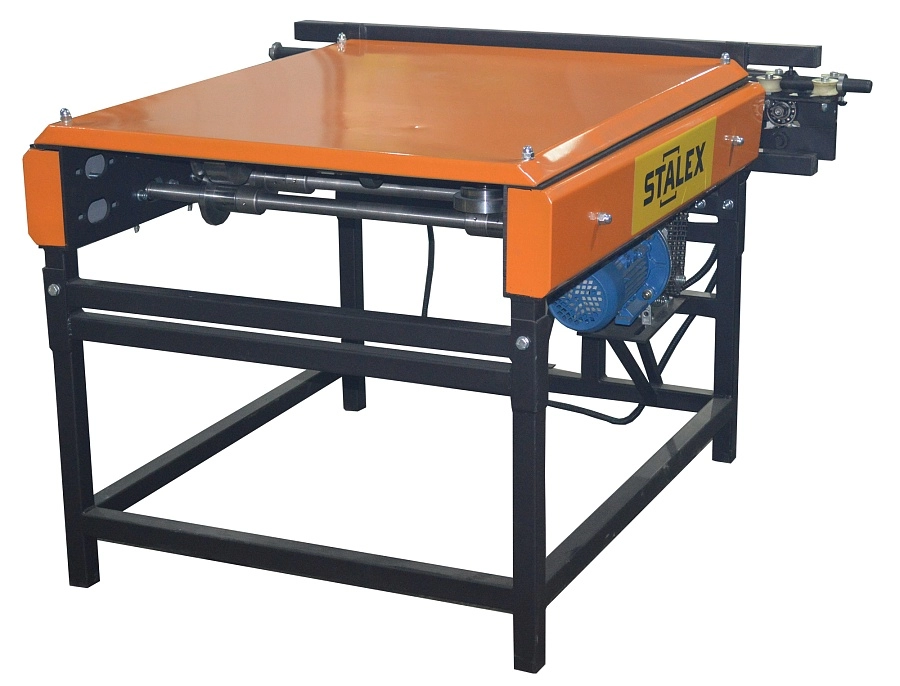

Фальцепрокатный станок Stalex СФП-25/1250 изготовляет фальцевую кровлю шириной 1250 мм для нежилых помещений (при необходимости работать с заказчиком для покрытия кровельными картинами крыш в жилых помещениях – ширина изделия должна составлять не более 700 мм).

Станок надёжен и прост в обслуживании.  Предназначен для изготовления профиля одинарного и двойного стоячего фальца за один проход кровельных панелей.

Работает с однотипными профилем и имеет возможность регулировать ширину изделий и подстройки под толщину материала. Регулировка типоразмеров профиля на нужную ширину осуществляется с помощью перемещения профилегибочных роликов вручную. Нижние и верхние валы формирующего устройства на станке Stalex СФП-25 имеют разное назначение. Нижние валы являются приводными – с левой стороны каждого вала установлена двойная звездочка. Верхние валы вращаются за счет трения верхних роликов и полосы. Регулировка зазора происходит регулировочными винтами позволяя регулировать величину зазора между цилиндрическими поверхностями нижних и верхних профилирующих роликов в пределах 0.4-0.7 мм в зависимости от толщины металлической полосы. Возможна настройка размеров фальца при смещении подвижной рамки, в стандартной комплектации установлены ролики для поддержки широких изделий.

После нажатия кнопки «Пуск» начинается вращение валов формирующего устройства и движение металлической полосы вперед или назад. После нажатия кнопки «Стоп» (красного цвета) движение металлической полосы останавливается. Станок поставляется настроенным на прокат металлической полосы толщиной 0.55 мм и шириной 1250 мм.

Комплектуется защитным кожухом для защиты оператора во время формирования панелей. Материал – рулонный или листовой металл из оцинкованной стали и сталей с полимерным покрытием, а также меди, алюминия и других кровельных материалов.

При необходимости верхний профилировочный блок снимается с рамы станка при транспортировке.

Особенности:

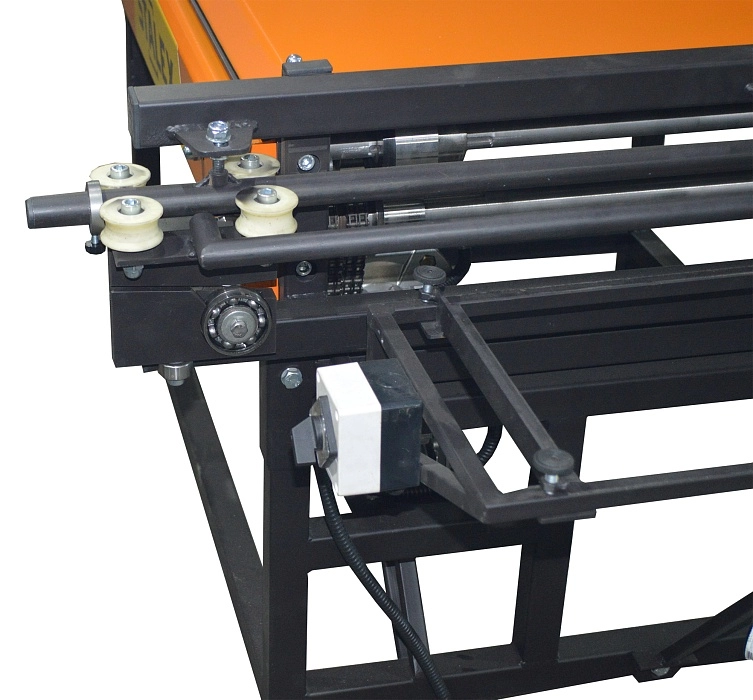

- Возможна настройка размеров фальца при смещении подвижной рамки:

1. высота 24 регулируется роликами
2. полка 9 регулируется рамкой
3. высота 25 не регулируется
4. полка 12 нет не регулируется
5. полка 10 регулируется рамкой

- Станок Stalex СФП-25/1250 катает сразу левую и правую сторону (штрипс стандартный 1250 мм), если картина (панель) нужна менее 1250мм, то прокатывается сначала одна сторона потом другая сторона.

- Для установки станка не требуется изготовления специального фундамента. Станок может быть установлен на жестком горизонтальном основании – бетонном покрытии, асфальте, межэтажном перекрытии. При этом необходимо, чтобы станок был установлен на все 4 опоры, «качание» станка не допускается. При необходимости, благодаря низкому расположению центра тяжести, станок может быть установлен прямо на кровле, под углом 0-30º к горизонту.

- Регулировка зазора происходит регулировочными винтами позволяя регулировать величину зазора в пределах 0.4-0.7 мм в зависимости от толщины металлической полосы.

Чертеж профиля

Варианты лицевой отделки профиля (на выбор)

Вариант 1 «Трапеция»

Вариант 2 «Полукруг»
