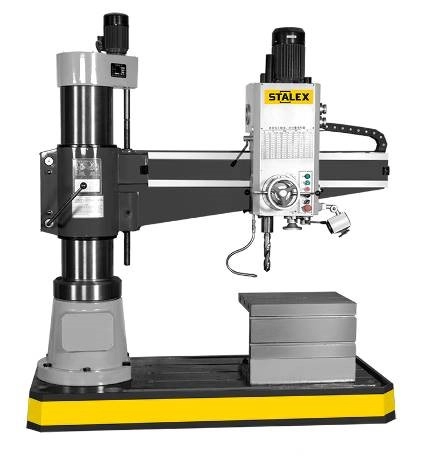

Радиально-сверлильный станок Stalex RD2000x63
Характеристики
| Мощность двигателя, кВт | 5.5 |
| Частота вращения шпинделя, об/мин | 20-1600 (16) |
| Конус шпинделя | MT-5 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 950х630х500 |
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Подробные характеристики
|
Модель: |
RD2000x63 |
|
Макс. Ø сверло, сталь: |
63 мм |
|
Макс. Ø сверло, чугун: |
85 мм |
|
Макс. Ø растачивания, сталь / чугун: |
140 / 170 мм |
|
Макс. Ø резьбонарезания, сталь/чугун |
М50/М56 |
|
Диаметр колонны: |
450 мм |
|
Расстояние между шпинделем и колонной (мин/макс): |
450 / 2050 мм |
|
Горизонтальное перемещение головки по консоли: |
1600 мм |
|
Расстояние между шпинделем и основанием (мин/макс): |
400 / 1600 мм |
|
Вертикальное перемещение консоли: |
800 мм |
|
Поворот консоли вокруг стойки, мм |
360° |
|
Рабочая зона стола (ДхШхВ): мм |
950х630х500 |
|
Конус шпинделя: |
MТ-5 |
|
Ход пиноли шпинделя: |
400 мм |
|
Диапазон вращения шпинделя,16 |
20-1600 об/мин |
|
Автоподача пиноли шпинделя,16 |
0,04-3,2 мм/об |
|
Макс. допустимый крутящий момент на шпинделе |
100 кг/м |
|
Макс. допустимое давление подачи шпинделя |
2 500 кг |
|
Тип зажима: шпиндельной головки/колонны |
гидравлика |
|
Мощность двигателя: |
5,5 кВт, |
|
Скорость подъема консоли: |
1,0 м/мин |
|
Мощность насоса СОЖ: |
0,125 кВт |
|
Мощность двигателя подъема |
1,5 кВт |
|
Мощность мотора гидравлики |
0,75 кВт |
|
Размер основания, мм |
2900х1250х250 мм |
|
Габаритные размеры (ДхШхВ): |
3110х1250х3150 мм |
|
Габаритные размеры упаковки(ДхШхВ): |
3470х1460х2160 мм |
|
Масса нетто/брутто: |
6 800/7 200 кг |
Комплектация
| Система подвода СОЖ | |
| Рабочий стол | |
| Переходные оправки | |
| Набор анкерных болтов | |
| Рабочая лампа | |
| Ящик с инструментами | |
| Инструкция |
