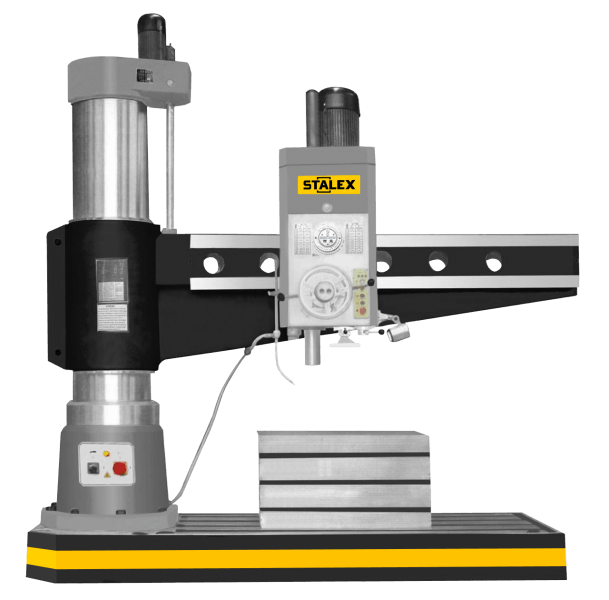

Станок радиально-сверлильный STALEX RD2500x80
Артикул: RD2500x80
Категория: Радиально-сверлильные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
-
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
-
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
-
Электрокомпоненты Schneider electric;
-
Изготовлен по стандарту СЕ;
-
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.
Комплект поставки:
-
Система подвода СОЖ
-
Рабочий стол
-
Переходные оправки
-
Рабочая лампа
-
Ящик с инструментами
-
Инструкция
-
- Тех. характеристики
Модель:
RD2500x80
Макс. Æ сверло, сталь:
80 мм
Макс. Æ сверло, чугун:
105 мм
Макс. Æ растачивания, сталь / чугун:
140 / 170 мм
Макс. Ø резьбонарезания, сталь/чугун
М56/М64
Диаметр колонны:
550 мм
Расстояние между шпинделем и колонной (мин/макс):
500-2500 мм
Горизонтальное перемещение головки по консоли:
1600 мм
Расстояние между шпинделем и основанием (мин/макс):
550- 2000 мм
Вертикальное перемещение консоли:
1000 мм
Поворот консоли вокруг стойки, мм
360°
Рабочая зона стола (ДхШхВ): мм
1000х800х650
Конус шпинделя:
MТ-6
Ход пиноли шпинделя:
450 мм
Диапазон вращения шпинделя,16
16-1250 об/мин
Автоподача пиноли шпинделя,16
0,04-3,2 мм/об
Макс. допустимый крутящий момент на шпинделе
1568 Nm
Макс. допустимое давление подачи шпинделя
26 500N/3 500 кг
Тип зажима: шпиндельной головки/колонны
гидравлика
Мощность двигателя:
7,5 кВт,
Скорость подъема консоли:
3,0 м/мин
Мощность насоса СОЖ:
0,12 кВт
Мощность двигателя подъема
3,0 кВт
Мощность мотора гидравлики
0,8 кВт
Размер основания, мм
3530х1400х300 мм
Габаритные размеры (ДхШхВ):
3730х1400х3790 мм
Габаритные размеры упаковки(ДхШхВ) 2 шт.:
3800х1600х2200/3800х1520х1500 мм
Масса нетто/брутто:
10 270/11 250 кг
- Комплектация
Комплект Система подвода СОЖ Рабочий стол Переходные оправки Рабочая лампа Ящик с инструментами Инструкция -
Аксессуары
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
-
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
-
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
-
Электрокомпоненты Schneider electric;
-
Изготовлен по стандарту СЕ;
-
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.
Комплект поставки:
-
Система подвода СОЖ
-
Рабочий стол
-
Переходные оправки
-
Рабочая лампа
-
Ящик с инструментами
-
Инструкция
|
Модель: |
RD2500x80 |
|
Макс. Æ сверло, сталь: |
80 мм |
|
Макс. Æ сверло, чугун: |
105 мм |
|
Макс. Æ растачивания, сталь / чугун: |
140 / 170 мм |
|
Макс. Ø резьбонарезания, сталь/чугун |
М56/М64 |
|
Диаметр колонны: |
550 мм |
|
Расстояние между шпинделем и колонной (мин/макс): |
500-2500 мм |
|
Горизонтальное перемещение головки по консоли: |
1600 мм |
|
Расстояние между шпинделем и основанием (мин/макс): |
550- 2000 мм |
|
Вертикальное перемещение консоли: |
1000 мм |
|
Поворот консоли вокруг стойки, мм |
360° |
|
Рабочая зона стола (ДхШхВ): мм |
1000х800х650 |
|
Конус шпинделя: |
MТ-6 |
|
Ход пиноли шпинделя: |
450 мм |
|
Диапазон вращения шпинделя,16 |
16-1250 об/мин |
|
Автоподача пиноли шпинделя,16 |
0,04-3,2 мм/об |
|
Макс. допустимый крутящий момент на шпинделе |
1568 Nm |
|
Макс. допустимое давление подачи шпинделя |
26 500N/3 500 кг |
|
Тип зажима: шпиндельной головки/колонны |
гидравлика |
|
Мощность двигателя: |
7,5 кВт, |
|
Скорость подъема консоли: |
3,0 м/мин |
|
Мощность насоса СОЖ: |
0,12 кВт |
|
Мощность двигателя подъема |
3,0 кВт |
|
Мощность мотора гидравлики |
0,8 кВт |
|
Размер основания, мм |
3530х1400х300 мм |
|
Габаритные размеры (ДхШхВ): |
3730х1400х3790 мм |
|
Габаритные размеры упаковки(ДхШхВ) 2 шт.: |
3800х1600х2200/3800х1520х1500 мм |
|
Масса нетто/брутто: |
10 270/11 250 кг |
| Комплект | |
|---|---|
| Система подвода СОЖ | |
| Рабочий стол | |
| Переходные оправки | |
| Рабочая лампа | |
| Ящик с инструментами | |
| Инструкция |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
