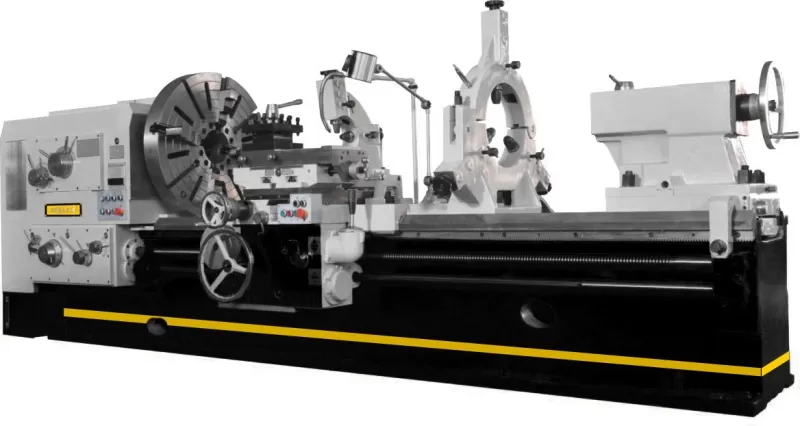

Токарно-винторезный станок STALEX Apollo D850/3000
Описание
- Очень тяжелая и широкая станина жесткой моноблочной конструкции призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
- Отсутствие биения даже при максимальной частоте вращения шпинделя;
- На суппорте находится джойстикового типа переключатель подач по осям X и Z;
- Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
- Центральное и удобное управление подачами и шагом резьбы
- Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
- Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
- Изготовлен по стандартам СЕ.
- 4-х кулачковая планшайба Ø800 мм
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø40-350 мм
- УЦИ по 3-м осям
- Защитный экран патрона;
- Электрокомпоненты Siemens
- Регулируемые опоры станины
- Конусная линейка L=800 мм
- Система подвода СОЖ
- LED лампа местного освещения
- Инструкция по эксплуатации
Подробные характеристики
|
Модель: |
Apollo D850x3000 |
|
Диаметр обточки над станиной |
Ø850 мм |
|
Ø обточки над поперечным суппортом |
Ø520 мм |
|
Высота центров |
405 мм |
|
Расстояние между центрами |
3000 мм |
|
Макс. длинна обточки |
2750 мм |
|
Ширина станины |
600 мм |
|
Макс. масса детали, обрабатываемой в центрах |
4 000 кг |
|
Частота вращения шпинделя, 4 |
5-630 об/мин |
|
Торец шпинделя |
ISO A2-11 |
|
Конус шпинделя |
METRIC №120 |
|
4-х кулачковая планшайба |
Ø 800 мм |
|
Проходное отверстие шпинделя |
Ø105 мм |
|
Ход по оси X |
600 мм |
|
Ход по оси Z |
2750 мм |
|
Ход по оси z-1 |
250 мм |
|
Продольная подача ось X |
0,08-9,6 мм/об |
|
Поперечная подача ось Z |
0,04-4,9 мм/об |
|
Подача верхних салазок z-1 |
0,02-2,4 мм/ об |
|
Метрическая резьба, 53 |
1-120 мм |
|
Дюймовая резьба, 49 |
30-1/4 TPI |
|
Диаметральная резьба, 56 |
60-0,5 DP |
|
Модульная резьба |
0,5-60 мм |
|
Максимальный размер инструмента |
32х32 мм |
|
Угол поворота резцедержателя |
90º |
|
Ускор. перем. продольного суппорта ось Z |
3,640 мм/мин |
|
Ускор. перем. поперечного суппорта ось X |
1,870 мм/мин |
|
Ускор. перемещение салазок с резцедержателем |
900 мм/мин |
|
Конус пиноли задней бабки: |
MT-6 |
|
Ход пиноли задней бабки |
250 мм |
|
Диаметр пиноли задней бабки |
Ø120 мм |
|
Габаритные размеры станка |
5150×1500×1300 мм |
|
Габаритные размеры упаковки |
5500х1870х1780 мм |
|
Мощность главного привода с инвертером |
17,0 кВт |
|
Мощность двигателя подачи |
1,1 кВт |
|
Мощность двигателя СОЖ |
0,15 кВт |
|
Мощность двигателя гидросистемы |
0,55 кВт |
|
Масса нетто |
5300/6250 кг |
Комплектация
| 4-х кулачковая планшайба Ø800 мм | |
| 4-х позиционный резцедержатель | |
| Неподвижный люнет Ø40-350 мм | |
| УЦИ по 3-м осям | |
| Защитный экран патрона | |
| Электрокомпоненты Siemens | |
| Регулируемые опоры станины | |
| Конусная линейка L=800 мм | |
| Система подвода СОЖ | |
| LED лампа местного освещения | |
| Инструкция по эксплуатации |
