Артикул: D1000/3000

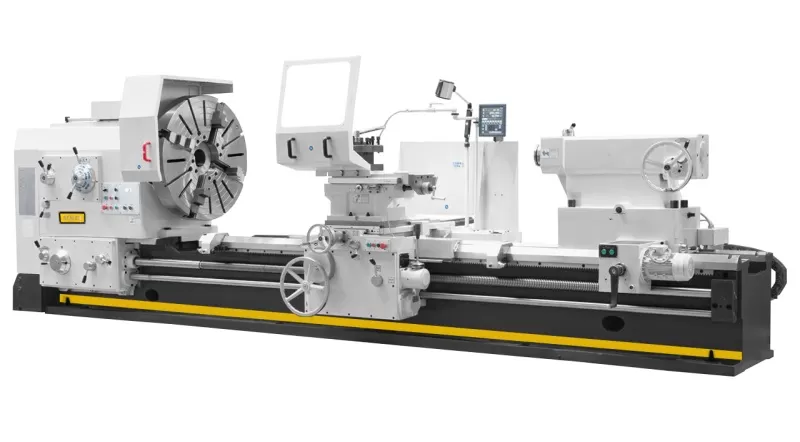

Токарно-винторезный станок STALEX D1000/3000

9 229 500 ₽

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 30344

Токарно-винторезный станок STALEX D1000/3000

Описание

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ

Комплект поставки:

4-х кулачковая планшайба Ø1000 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет Ø50-470 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
Инструмент для обслуживания

Подробные характеристики


Диаметр обточки над станиной	Ø1000 мм
Æ обточки над поперечным суппортом	Ø650 мм
Ø обточки над съёмным мостиком gap	Ø1250
Длинна съемного мостика gap	610 мм
Расстояние между центрами	3000 мм
Ширина станины	755 мм
Макс. масса детали, обрабатываемой в центрах	6 000 кг
Макс. масса детали, обрабатываемая в центрах	1 500 кг
Частота вращения шпинделя, (21 вперед/12 реверс)	3,15 -315/4-315 об/мин
Конус шпинделя	ISO A2-15
Планшайба 4-х кулачковая	Ø1000 мм
Проходное отверстие шпинделя	Ø130 мм
Ход по оси X	510 мм
Ход по оси Z	2800 мм
Ход по оси z-1	300 мм
Продольная подача ось X	0,064-12 мм/об
Поперечная подача ось Z	0,032-6 мм/об
Подача верхних салазок z-1	0,016-3 мм/ об
Метрическая резьба,56	1-120 мм
Диаметральная резьба,56	30-1/4 DP
Дюймовая резьба,56	1/2-60 TPI
Модульная резьба,56	0,5-60 мм
Максимальный размер инструмента	45х45 мм
Угол поворота резцедержателя	180º
Ускор. перем. продольного суппорта ось Z	3,740 мм/мин
Ускор. перем. поперечного суппорта ось X	1,870 мм/мин
Конус пиноли задней бабки:	Metric 80
Ход пиноли задней бабки	300 мм
Диаметр пиноли задней бабки	Ø160 мм
Габаритные размеры станка	6100х1800х1790 мм
Габаритные размеры упаковки	6360×1950×2200 мм
Мощность главного привода	22,0 кВт
Мощность насоса помпы СОЖ	0,15 кВт
Максимальный крутящий момент на шпинделе	12800 Nm
Максимальное усилие резания(продольное/поперечное)	4500 кг
Объем бака СОЖ	120 л
Объем масла в переднюю бабку и коробку передач	75 л
Объем масла в суппорт	12 л
Мотор ускоренного перемещения	1,5 кВт
Мощность двигателя перемещения задней бабки	1,5 кВт
Масса	10 850 кг

Комплектация


4-х кулачковая планшайба Ø1000 мм
4-х позиционный резцедержатель с фиксатором
Неподвижный люнет Ø50-470 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем
Концевой упор продольного перемещения
Электрокомпоненты Schneider electric
Регулируемые опоры станины
Моторизованная задняя бабка
Система подвода СОЖ
LED лампа местного освещения
Инструкция по эксплуатации
Инструмент для обслуживания
