Артикул: D560/1000 Pro

Токарно-винторезный станок STALEX D560x1000 Pro

2 046 780 ₽

Наличие уточняйте

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 36792

Характеристики

Все характеристики

Диаметр обточки над поперечным суппортом, мм	360
Мощность двигателя, кВт	7.5
Расстояние между центрами, мм	1000
Частота вращения шпинделя, об/мин	10-1800(12)

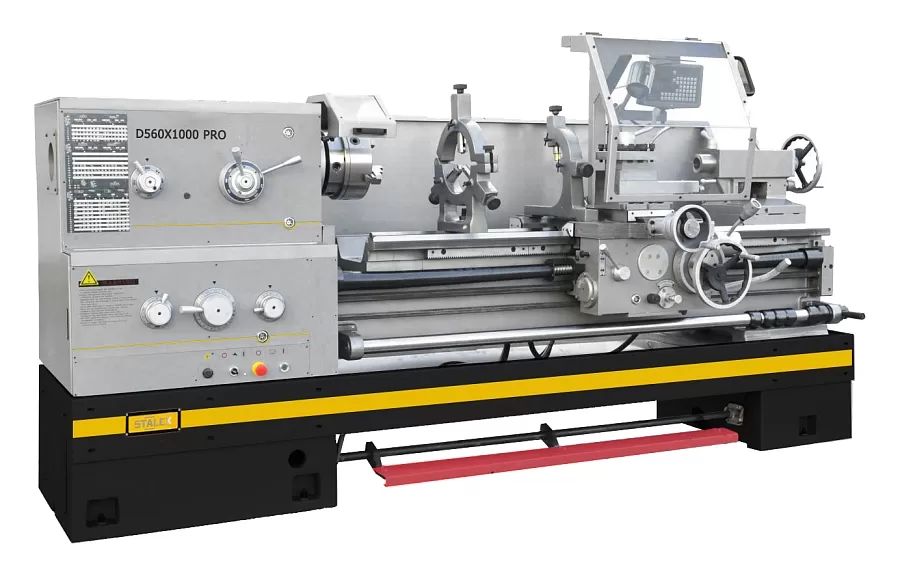

Станок токарно-винторезный STALEX D560x1000 Pro

Описание

Универсальный токарно-винторезный станок D560x1000 Pro
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Закалка направляющих током ТВЧ твердость составляет HRC 52-55;
Полноразмерная коробка подач с возможностью нарезания резьбы без замены шестерен;
Регулировка зазоров, направляющих при помощи клиновых планок;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Регулируемый вал с кулачками, для отключения продольной подачи;
Электрокомпоненты Siemens
Изготовлен по стандартам СЕ

Комплект поставки

3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками;
4-х позиционный резцедержатель;
4-х кулачковый патрон Ø320 мм;
Планшайба Ø 400 мм;
Подвижный люнет Ø18-100 мм
Не подвижный люнет Ø50-200 мм
Не вращающийся центр МТ-5
Вращающийся центр МТ-5
Переходная втулка;
Защитный экран патрона с концевым выключателем;
УЦИ по трем осям (Sino);
Конусная линейка;
Джойстик ускоренного перемещения по 2-м осям;
Регулируемые опоры станины;
Задняя защитная стенка;
Ножной тормоз шпинделя с концевым выключателем;
Система подвода СОЖ;
Лампа местного освещения LED;
Инструкция по эксплуатации
Инструмент для обслуживания

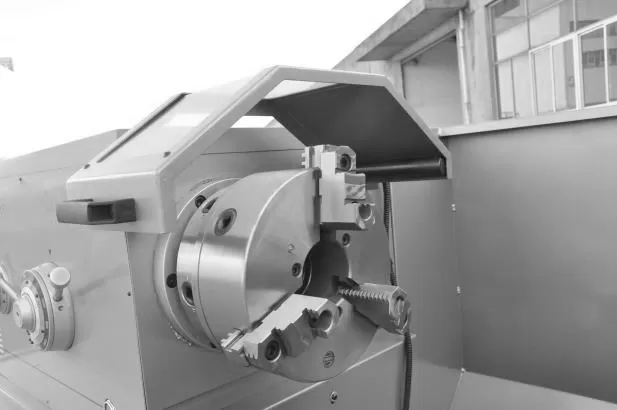

3-х кулачковый патрон Ø250 мм, проходное отверстие шпинделя Ø 80 мм

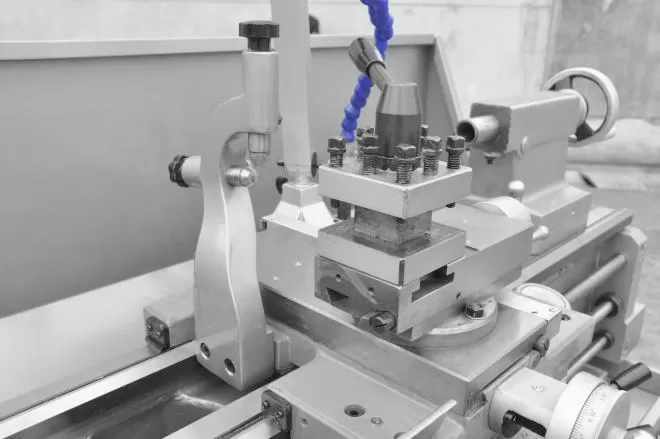

4-х Позиционный резцедержатель

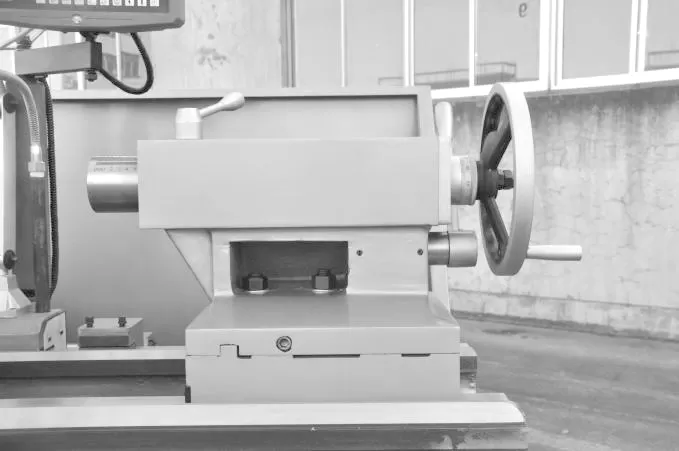

Пиноль задней бабки со шкалой

Клиноременная передача от двигателя на шпиндель. Гитара шестерен для передачи вращения на ходовой вал. Шестерни отшлифованы и закалены.

Направляющие станка закалены током ТВЧ и имеют твердость 47-53 HRC

Электрокомпоненты SIEMENS

Шкала для поворота резцедержателя на угол

Устройство для обточки конусов

Подробные характеристики

Модель:	D560x1000 Pro
Артикул	D560/1000 Pro
Диаметр обточки над станиной	560 мм
Макс.  вращения (съемный мостик)	750 мм
 обточки над поперечным суппортом	360 мм
Расстояние между направляющими	405 мм
Длина съемного мостика	170 мм
Расстояние между центрами	1000 мм
Частота вращения шпинделя, 12	10-1800 об/мин
Конус шпинделя	MТ-7
Присоединение шпинделя, Camlock	D1-8 (DIN55029)
Проходное отверстие шпинделя	Ø 80 мм
Продольная подача	0,063-6,43 мм/об
Поперечная подача	0,027-2,73 мм/об
Метрическая резьба, 46	1-224
Резьба Витворта, 26	28-1/8 TPI
Питчевая резьба, 45	56-1/4 DP
Модульная резьба, 42	0,5-112 MP
Максимальный размер инструмента	25х25 мм
Максимальный вес заготовки, обрабатываемый в центрах	2000 кг
Ход поперечного суппорта	360 мм
Ход верхнего суппорта	145 мм
Конус пиноли задней бабки:	МТ-5
Ход пиноли задней бабки	150 мм
Ускоренное перемещение суппорта в продольном направлении	4,5 м/мин
Ускоренное перемещение суппорта в поперечном направлении	1,9 м/мин
Диаметр пиноли задней бабки	Ø75 мм
Габаритные размеры станка (ДхШхВ)	2500×1280(1070)×1259 мм
Габаритные размеры упаковки (ДхШхВ)	2650х1150х2060 мм
Мощность главного привода	7,5 кВт
Мощность насоса СОЖ	0,13 кВт
Объем бака СОЖ	18 л
Масса нетто/брутто	2400/2580 кг

Комплектация


3-х кулачковый патрон 250 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон 320 мм
Планшайба Ø 400 мм
Подвижный люнет Ø18-100 мм
Неподвижный люнет Ø50-200 мм
Невращающийся центр МТ-5
Вращающийся центр МТ-5
Переходная втулка
Защитный экран патрона с концевым выключателем
УЦИ по трем осям (Sino)
Конусная линейка
Джойстик ускоренного перемещения по 2-м осям
Регулируемые опоры станины
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Лампа местного освещения LED
Инструкция по эксплуатации
Инструмент для обслуживания
