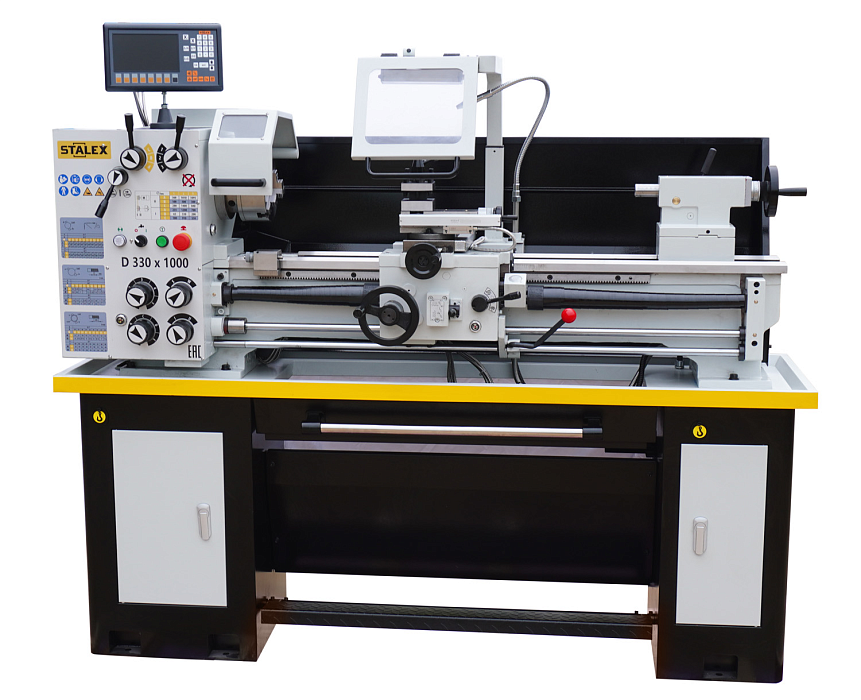

Станок токарный STALEX D330x1000
Характеристики
| Диаметр обточки над поперечным суппортом, мм | 210 |
| Мощность двигателя, кВт | 1.5 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 65-1810 (18) |
Описание
- Шпиндель поддерживается прецизионными коническими подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Закаленные и отшлифованные направляющие станка HRC 55
- Станок позволяет производить резьбонарезание.

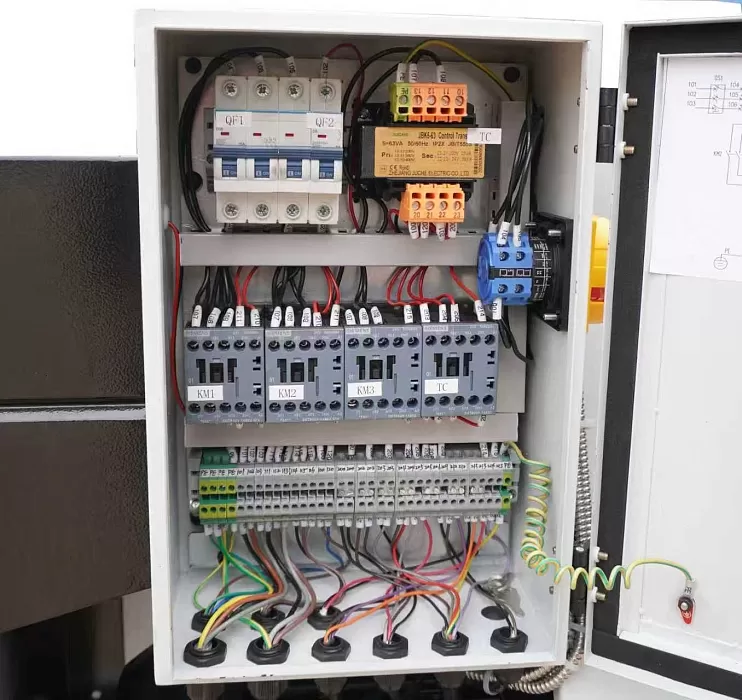

- Электросхема с защитой от перегрузки

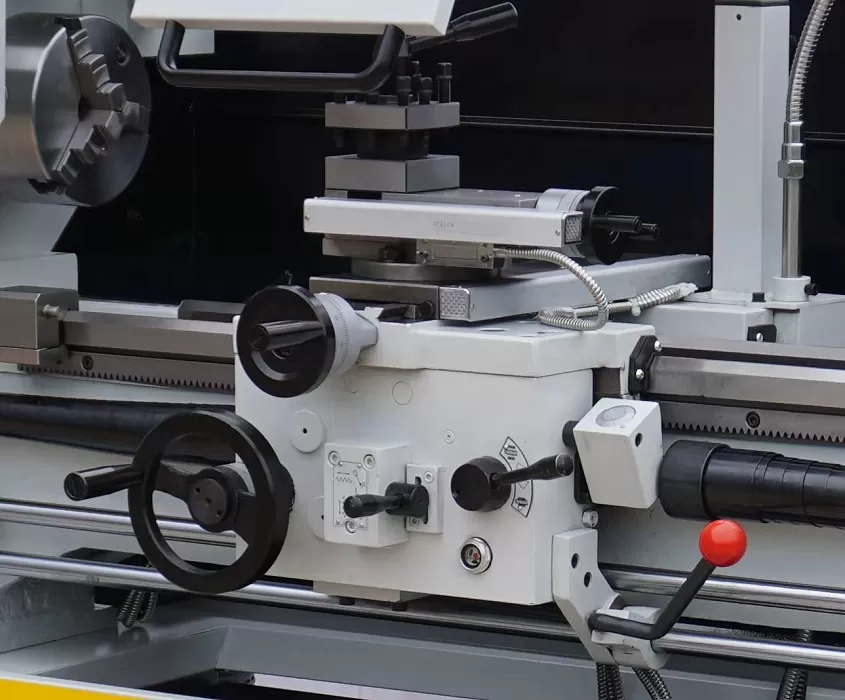

- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
Комплект поставки:
- Патрон 3-х кулачковый Ø160 мм;
- 4-х кулачковый патрон Ø200 мм
- Планшайба

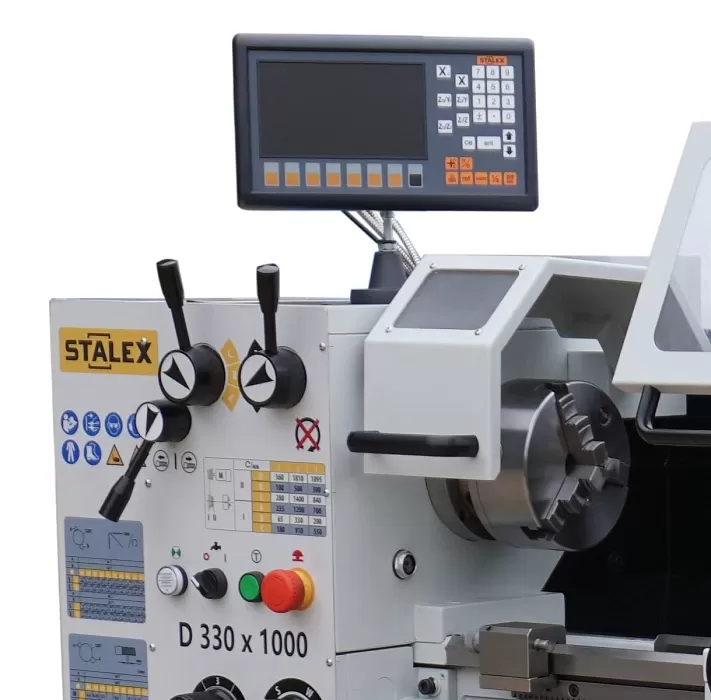

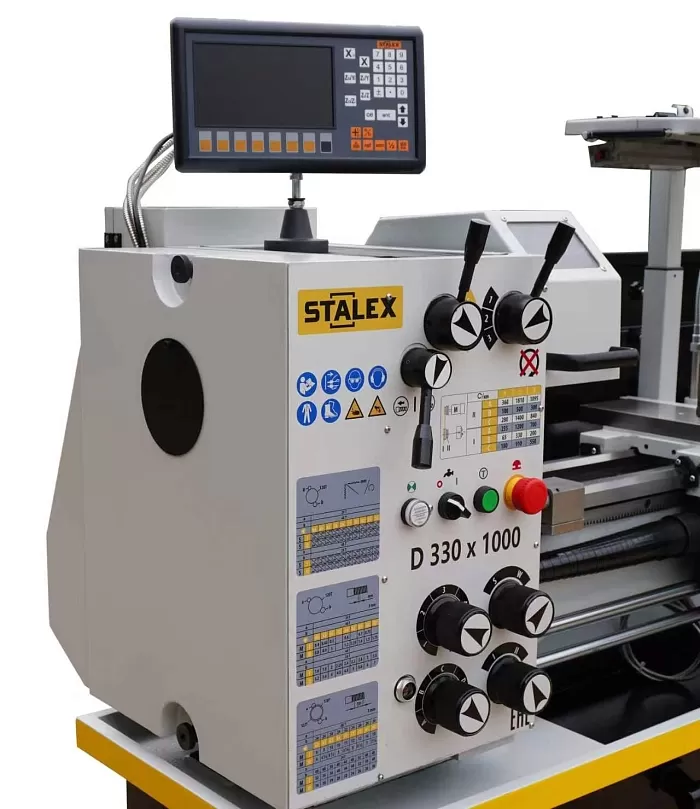

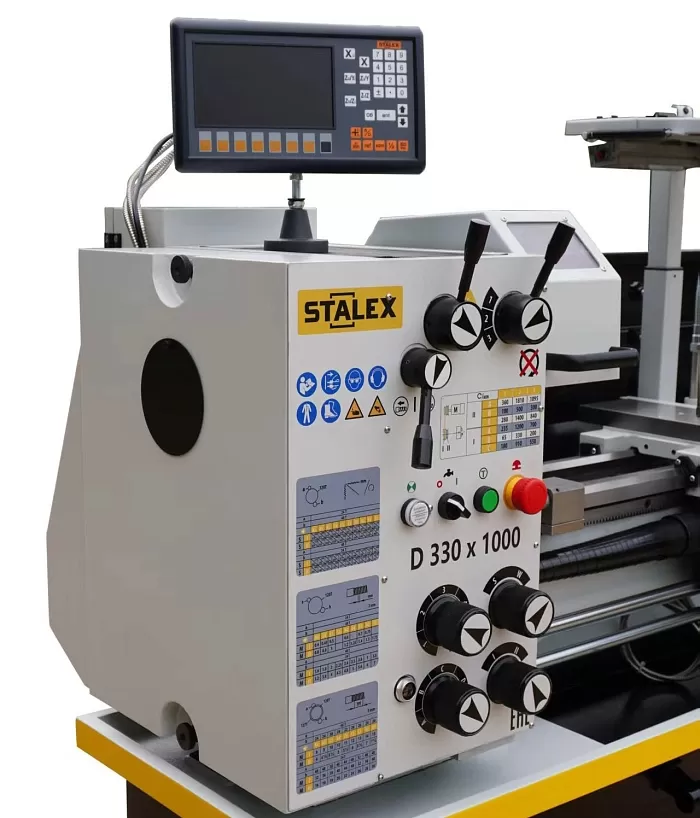

- УЦИ по 3-м осям
- Не вращающийся центр МТ-3
- Защита ходового вала

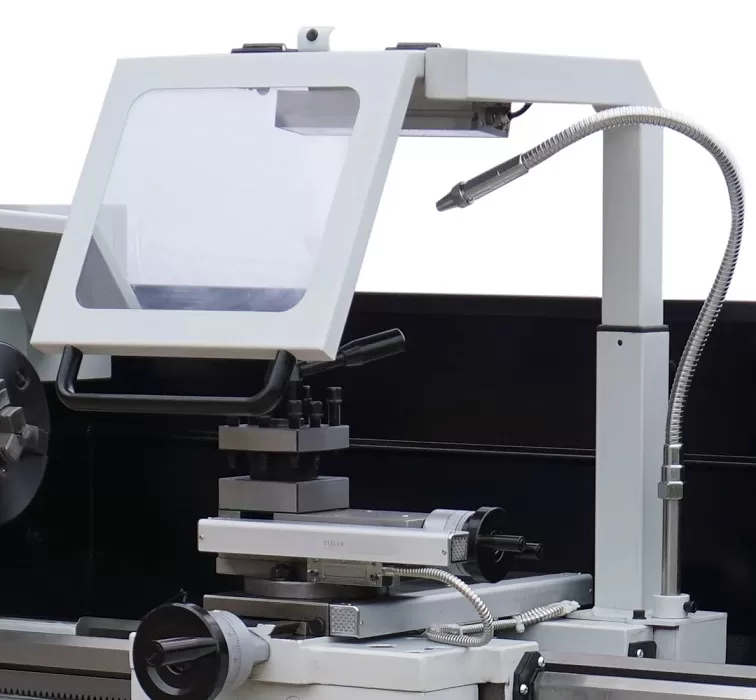

- LED лампа местного освещения;
- Система подачи СОЖ;
- Педаль экстренной остановки
- Поддон для стружки;
- Подвижный и неподвижный люнеты;
- Документация.
- Инструментальный ящик
Подробные характеристики
-
-
Модель
STALEX D330x1000
Артикул 103017
Диаметр обработки над станиной, мм
330
Диаметр обработки над суппортом, мм
210
Расстояние между центрами, мм
1000
Расстояние между направляющими, мм
182
Максимальное сечение резцов, мм
16х16
Диаметр отверстия шпинделя, мм
38
Частота вращения шпинделя, об/мин (18)
65—1810
Предел продольных рабочих подач, мм/об(40)
0.053—1,291
Предел поперечных рабочих подач, мм/об(40)
0.011—0.275
Метрическая резьба,32
0,4-7,0 мм
Дюймовая резьба,36
4-60 TPI
Торец шпинделя
D1-4(DIN55029)
Внутренний конус шпинделя
MT5
Перемещение суппорта в поперечном направлении, мм
160
Макс. перемещение суппорта в продольном направлении, мм
800
Перемещение верхнего продольного резцедержателя, мм
86
Мощность главного привода, кВт
1,5
Диаметр пиноли задней бабки, мм
32
Ход пиноли задней бабки, мм
95
Конус пиноли задней бабки
MT3
Масса станка (нетто/брутто), кг
480/550
Габариты станка, мм
1760х700х1350
Габариты упаковки, мм
1860х760х1600
-
Комплектация
| Патрон 3-х кулачковый Ø160 мм | |
| 4-х кулачковый патрон Ø200 мм | |
| Планшайба | |
| УЦИ по 3-м осям | |
| Не вращающийся центр МТ-3 | |
| Защита ходового вала | |
| LED лампа местного освещения | |
| Система подачи СОЖ | |
| Педаль экстренной остановки | |
| Поддон для стружки | |
| Подвижный и неподвижный люнеты | |
| Документация | |
| Инструментальный ящик |
