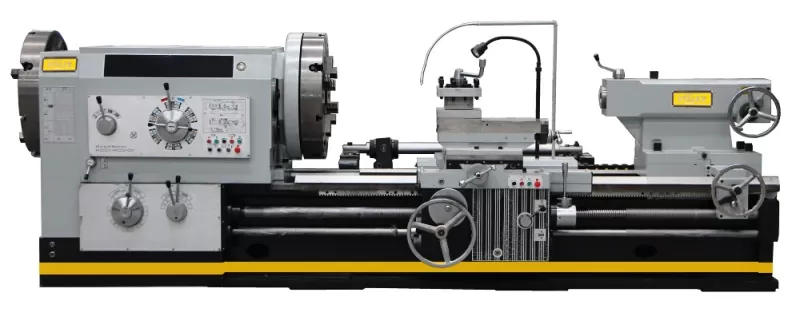

Трубонарезной станок STALEX Q1332x3000
Описание
Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами Ø780мм с электрозажимом. Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона (2 шт)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Подробные характеристики
|
Модель: |
Q1332x3000
|
|
Диаметр обточки над станиной |
Ø1000 мм |
|
Ø обточки над поперечным суппортом |
Ø610 мм |
|
Расстояние между центрами |
3000 мм |
|
Макс. длинна обточки |
2750 мм |
|
Ширина станины |
755 мм |
|
Макс. масса детали, обрабатываемой в центрах |
6 000 кг |
|
Частота вращения шпинделя, 9 |
7,5-280 об/мин |
|
Диапазон диаметров для нарезания резьбы |
Ø190-Ø320 мм |
|
4-х кулачковая планшайба |
Ø780 мм (2 шт) электрозажим |
|
Проходное отверстие шпинделя |
Ø330 мм |
|
Поперечный ход |
520 мм |
|
Продольная подача ось X(32) |
0,05-0,75 мм/об |
|
Поперечная подача ось Z(32) |
0,1-1,5 мм/об |
|
Метрическая резьба, 23 |
1-15 мм |
|
Дюймовая резьба, 22 |
28-2 TPI
|
|
Максимальный размер инструмента |
45х45 мм |
|
Угол поворота резцедержателя |
90º |
|
Ускор. перем. продольного суппорта ось Z |
3,640 мм/мин |
|
Ускор. перем. поперечного суппорта ось X |
1,870 мм/мин |
|
Конус пиноли задней бабки: |
MT-6 |
|
Ход пиноли задней бабки |
300 мм |
|
Диаметр пиноли задней бабки |
Ø160 мм |
|
Габаритные размеры станка(ДхШхВ) |
6400×2100×1600 мм |
|
Мощность главного привода |
22,0 кВт |
|
Мощность двигателя подачи |
1,5 кВт |
|
Мощность двигателя СОЖ |
0,125 кВт |
|
Масса нетто |
13000 кг |
Комплектация
| 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль) | |
| 4-х позиционный резцедержатель | |
| Неподвижный люнет Ø150-450 мм | |
| Поддерживающий напольный люнет | |
| УЦИ по 3-м осям | |
| Конусная линейка | |
| Моторизованная задняя бабка | |
| Защитный экран патрона (2 шт) | |
| Электрокомпоненты Schneider Electric | |
| Система подвода СОЖ | |
| LED лампа местного освещения |
