Артикул: 102928

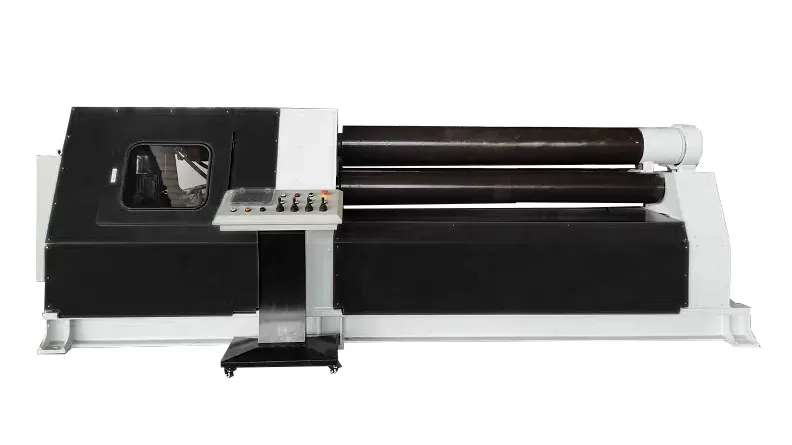

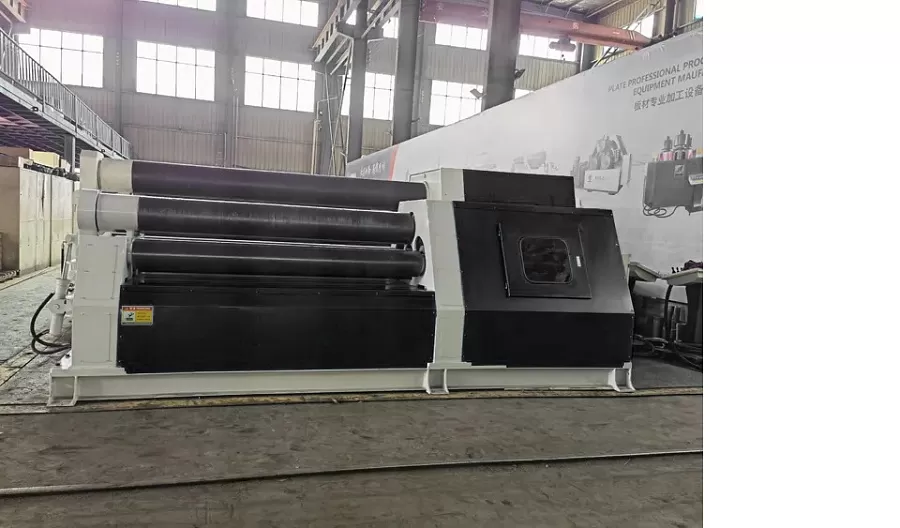

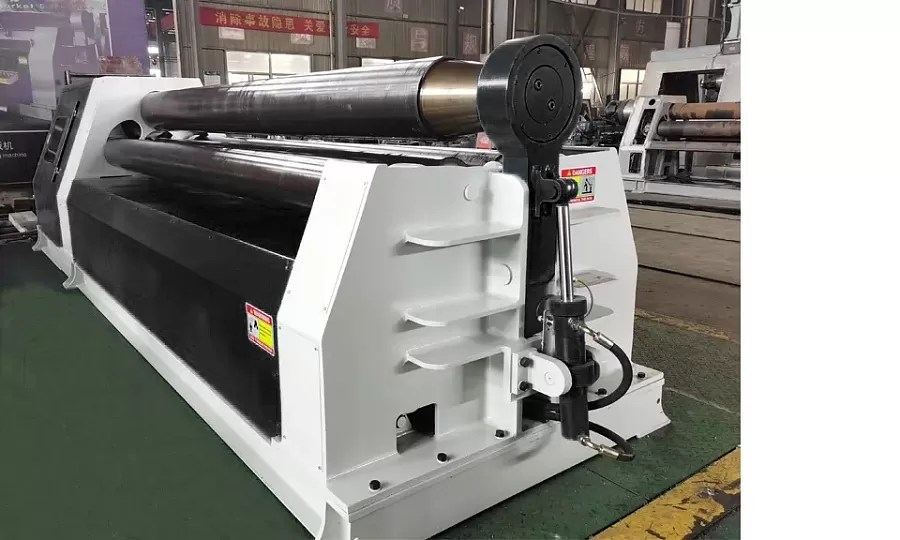

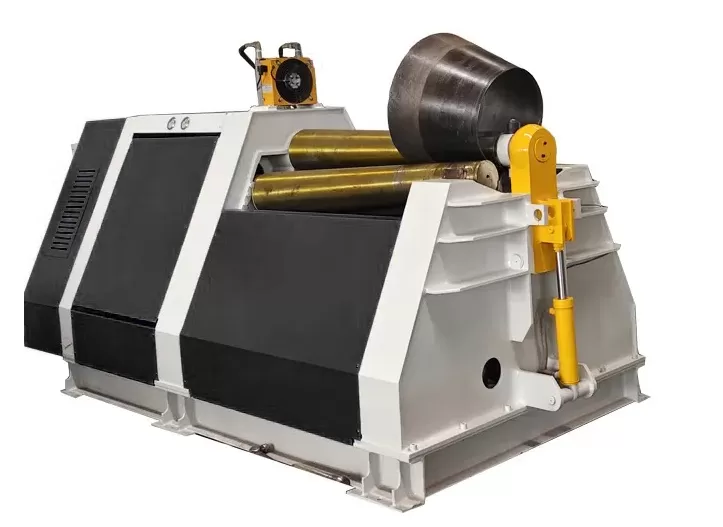

Четырехвалковый гидравлический вальцовочный станок STALEX W12-25x3000

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 36110

Характеристики

Все характеристики

Максимальная толщина листа, мм	25
Мощность двигателя, кВт	22

Четырехвалковый гидравлический вальцовочный станок STALEX W12-25x3000

Описание

Ключевые преимущества

Высокоточная гибка: Сверхбыстрые и точные гибы;
Универсальность: Обработка листов разной толщины с возможностью точной регулировки;
Надежная конструкция: Цельная сварная станина, валки проходящие чистовое точение и поверхностную закалку ТВЧ до твердости HRC45-55;
Повышенная производительность: Станок не требует от оператора извлечения, переворота и повторной правки листа после гибки кромок, как в случае с трехвалковыми машинами симметричного типа (IP);
Автоматизация: Управление с помощью ПЛК, поддержка ЧПУ (опция)
Сертификация: Соответствует международным стандартам.

Конструктивные особенности и компоненты

Усиленная конструкция: особая конструкция станины и оптимизированный центр тяжести устраняет кручения и деформации.
Одноприводная система (двухприводная система): верхний валок (и нижний) приводится в движение планетарным редуктором, гидравлическим мотором и зубчатой передачей.
Гидравлическая система: используются клапаны мирового бренда Yuken (Япония). Перемещения валов выполняются гидравлическими компонентами. Точность позиционирования по всем осям обеспечивается быстродействием качественных клапанов
Система NC управления: в ручном режиме все этапы гибки оператором последовательно записываются в память, в автоматическом режиме станок точно воспроизводит записанные операции

Опциональное оборудование

Шлифованные и полированные валки - Для обработки чувствительных поверхностей;
Полиуретановое покрытие может поставляться опционально.

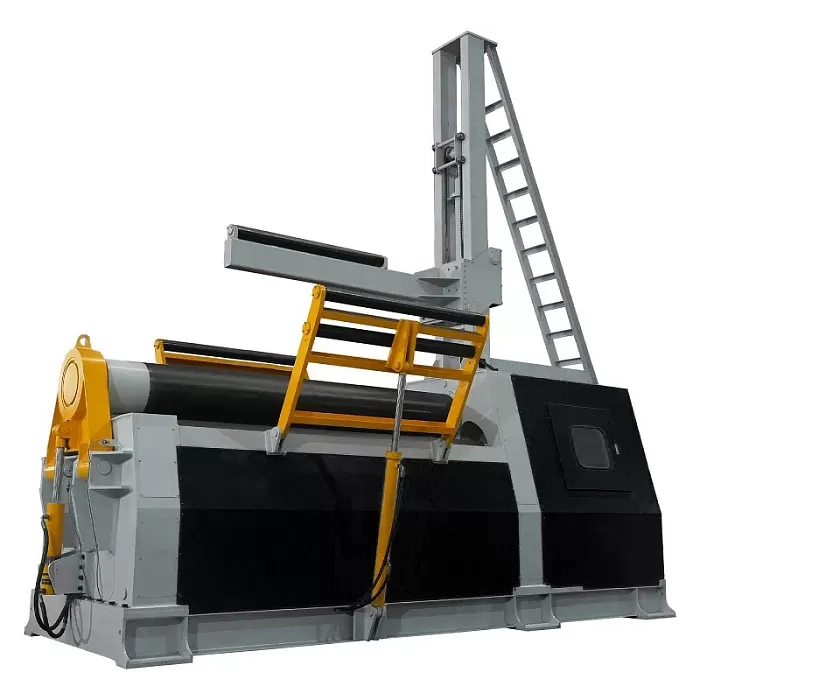

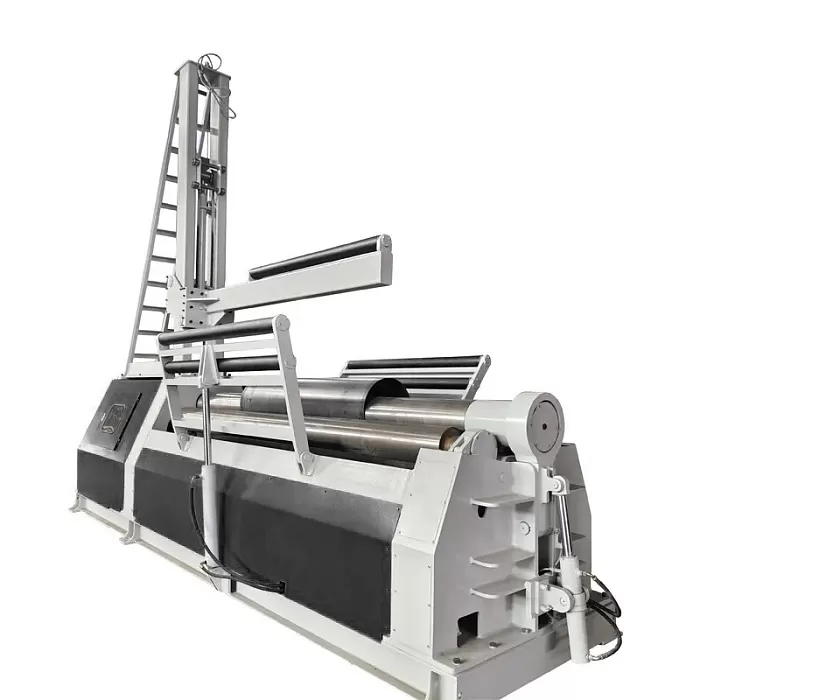

Опорные стойки для больших диаметров:

Верхняя опорная стойка (до Ø3м).
Боковая опорная стойка (до Ø2.5).

Система СNC управления с графической системой: позволяет выполнить гибку пошагово под контролем оператора или автоматически, когда система самостоятельно рассчитывает этапы гибки без необходимости высокой квалификации оператора.

Комплектация и логистика
Стандартная комплектация: Включает ПЛК, подвижный ПУ, гидравлическую откидную стойку;
Упаковка: Стальной паллет + обтяжка ПВХ-пленкой;

Гарантия и сервис
Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию.
Техническая поддержка: Консультации по настройке и эксплуатации.
Поставка запасных частей: Оригинальные комплектующие и расходные материалы (подшипники, уплотнения, дополнительное оснащение).

Подробные характеристики

Параметр	Значение
Модель	W12-25x3000
Макс. толщина листа	25 мм
Макс. толщина для гибки кромки	20 мм
Макс. рабочая длина валков	3100 мм
Предел текучести	245 мПа
Диаметр валков:
- Верхний валок	430 мм
- Нижние валки	390 мм
- Боковые валки	330 мм
Мощность главного двигателя	22 кВт

Описание

Ключевые преимущества

Высокоточная гибка: Сверхбыстрые и точные гибы;
Универсальность: Обработка листов разной толщины с возможностью точной регулировки;
Надежная конструкция: Цельная сварная станина, валки проходящие чистовое точение и поверхностную закалку ТВЧ до твердости HRC45-55;
Повышенная производительность: Станок не требует от оператора извлечения, переворота и повторной правки листа после гибки кромок, как в случае с трехвалковыми машинами симметричного типа (IP);
Автоматизация: Управление с помощью ПЛК, поддержка ЧПУ (опция)
Сертификация: Соответствует международным стандартам.

Конструктивные особенности и компоненты

Усиленная конструкция: особая конструкция станины и оптимизированный центр тяжести устраняет кручения и деформации.
Одноприводная система (двухприводная система): верхний валок (и нижний) приводится в движение планетарным редуктором, гидравлическим мотором и зубчатой передачей.
Гидравлическая система: используются клапаны мирового бренда Yuken (Япония). Перемещения валов выполняются гидравлическими компонентами. Точность позиционирования по всем осям обеспечивается быстродействием качественных клапанов
Система NC управления: в ручном режиме все этапы гибки оператором последовательно записываются в память, в автоматическом режиме станок точно воспроизводит записанные операции

Опциональное оборудование

Шлифованные и полированные валки - Для обработки чувствительных поверхностей;
Полиуретановое покрытие может поставляться опционально.
Опорные стойки для больших диаметров:

Верхняя опорная стойка (до Ø3м).
Боковая опорная стойка (до Ø2.5).

Система СNC управления с графической системой: позволяет выполнить гибку пошагово под контролем оператора или автоматически, когда система самостоятельно рассчитывает этапы гибки без необходимости высокой квалификации оператора.

Характеристики

Параметр	Значение
Модель	W12-25x3000
Макс. толщина листа	25 мм
Макс. толщина для гибки кромки	20 мм
Макс. рабочая длина валков	3100 мм
Предел текучести	245 мПа
Диаметр валков:
- Верхний валок	430 мм
- Нижние валки	390 мм
- Боковые валки	330 мм
Мощность главного двигателя	22 кВт
